一.红左，黑中、右无穷大
黑左，红中、右无穷大
红中，黑右无穷大；
黑中红右显示530（左右）。
其实场效应管三极管很好判断：有字面朝上从左到右依次为：G、D、S，有些管相反：S、D、G。
我修显示器、主板、电源都是从上面的方法测绝对没问题。
你不信随便拆块板看一看，场效应管在电路图板的布局及应VMOS大功率场效应晶体管的检测
二．1判别各电极与管型
用万用表R×100档，测量场效应晶体管任意两引脚之间的正、反向电阻值。
其中一次测量中两引脚的电阻值为数百欧姆，这时两表笔所接的引脚为源极S 和漏极D，而另一引脚为栅极G。
再用万用表R×10k档测量两引脚（漏极D与源极S）之间的正、反向电阻值。
正常时，正向电阻值为2kΩ左右，反向电阻值大于500kΩ。
在测量反向电阻值时，红表笔所接引脚不动，黑表笔脱离所接引脚后，先与栅极G触碰一下，然后再去接原引脚，观察万用表读数的变化情况。
若万用表读数由原来较大阻值变为0，则此红表笔所接的即是源极S，黑表笔所接为漏极D。
用黑表笔触发栅极G有效，说明该管为N沟道场效应管。
若万用表读数仍为较大值，则黑表笔接回原引脚不变，改用红表笔去触碰栅极G后再接回原引脚，若此时万用表读数由原来阻值较大变为0，则此时黑表笔接的为源极S，红表笔接的是漏极D。
用表红笔触发栅极G有效，说明该管为P沟道场效应晶体管。
2．判别其好坏
用万用表R×1k档或R×10k档，测量场效应管任意两脚之间的正、反向电阻值。
正常时，除漏极与源极的正向电阻值较小外，其余各引脚之间（G与D、G与S）的正、反向电阻值均应为无穷大。
若测得某两极之间的电阻值接近0Ω，则说明该管已击穿损坏。
另外，还可以用触发栅极（P沟道场效应晶体管用红表笔触发，N沟道场效应管用黑表笔触发）的方法来判断场应管是否损坏。
若触发有效（触发栅极G 后，D、S极之间的正、反向电阻均变为0），则可确定该管性能良好。
用吧
三,1 用10K档,内有15伏电池.可提供导通电压.
2 因为栅极等效于电容,与任何脚不通,
不论N管或P管都很容易找出栅极来,否则是坏管.
3 利用表笔对栅源间正向或反向充电,可使漏源通或断,
且由于栅极上电荷能保持,上述两步可分先后,不必同步,方便.
但要放电时需短路管脚或反充.
4 大都源漏间有反并二极管,应注意,及帮助判断.
5 大都封庄为字面对自已时,左栅中漏右源.
以上前三点必需掌握,后两点灵活运用,很快就能判管脚,分好坏.
如何检测无刷控制器A功率管损坏的检测：功率管坏表现为整车不转或缺相，具体测量方法为：用二极管档测控制器的A、B、C三相电机接线，万用表的黑笔接电源红线，红笔分别接三相电机相线，万用表显值应为500-600左右，若某相测试结果显示为零或很小，则该相的上功率管击穿，若显示很大为断路；将万用表的红笔接电源地线，黑笔分别接三相电机相线，万用表显示值应为500-600左右，若显示为零或很小，则该相的下功率管击穿，若显示很大为功率管断路。
B在电源导通的情况下，用万用表电压档测量控制器九芯插头细红线与细黑线，看电压是否在5伏左右，如没有电压则控制器坏。
用万用表二极管测试档，测控制器粗兰、粗黄、粗绿三相线。
万用表的黑表笔接电源粗红线，红表笔分别接粗兰、粗黄、粗绿，万用表显示值为500-600左右没有导通则功率管完好，若某相测试结果显示为零或很小，则该相上功率管击穿，若显示很大为断路；将万用表的红表笔接电源地线，黑表笔分别接三相线，万用表显示值应为500-600左右没有导通则功率管完好，若显示为零或很小，则该相的下功率管击穿，若显示很大，为功率管断路。
场效应管怎么测量好坏
场效应管怎么测量好坏
场效应管测量好坏有以下方法：
方法一将指针式万用表拨至“RX1K”档，并电调零。
场效应管带字的一面朝着自己，从左到右依次为：G（栅极），D（漏极），S （源极）。
将黑表笔接在D极，红表笔接在S极上，此时，万用表指针应不动；然后再对换表笔，再测，此时，万用表指针应向右摆动。
用指针万用表测，G极，与其余两个极之间，无论是两个表笔怎样对调测，万用表指针均应不动。
方法二将数字万用表拨至“二极管”档，也就是，蜂鸣器档。
黑表笔接D极，红表笔接S极，此时，应显示一个数值，一般情况下为400多Ω到500Ω多之间。
然后，再对换表笔，应无显示，为“1”。
然后，黑表笔接D极，红表笔先去触碰一下G极，然后红表笔再接到S极上，此时，会发现显示的数值与原来相比，变小了许多，一般为100多Ω到几十Ω之间。
这说明，此场效应管已被触发导通了。
在这个时候，黑表笔接S极，红表笔接D极，会发现，有数值显示了。
这说明，此场效应管是完好的。
如果所测的结果与上述两种方法均不符，则这个场效应管就是坏的。
一般情况下，D极和S极击穿的比较常见。
用数字万用表的“二极管”档测，会听到蜂鸣器的响声。
判断、测量MOS管最有效的方法(百试百爽)

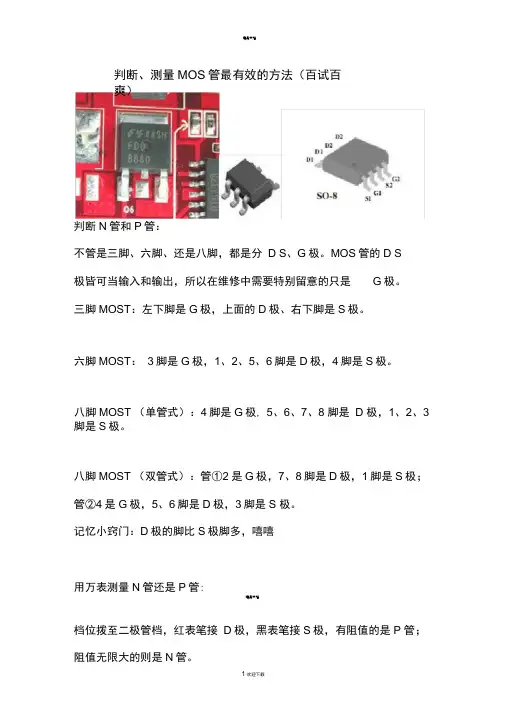

精品文档判断、测量MOS管最有效的方法（百试百爽）判断N管和P管：不管是三脚、六脚、还是八脚，都是分 D S、G极。
MOS管的D S极皆可当输入和输出，所以在维修中需要特别留意的只是G极。
三脚MOST：左下脚是G极，上面的D极、右下脚是S极。
六脚MOST：3脚是G极，1、2、5、6脚是D极，4脚是S极。
八脚MOST （单管式）：4脚是G极, 5、6、7、8 脚是 D 极，1、2、3 脚是S极。
八脚MOST （双管式）：管①2是G极，7、8脚是D极，1脚是S极；管②4是G极，5、6脚是D极，3脚是S 极。
记忆小窍门：D极的脚比S极脚多，嘻嘻用万表测量N管还是P管:精品文档档位拨至二极管档，红表笔接D极，黑表笔接S极，有阻值的是P 管；阻值无限大的则是N管。
或黑表笔接D极，红表笔接S极，有阻值的是N管；阻值无限大的则是P管。
用恒压电源判断MOST的好坏（用上术方法测出是N管还是P管!）: 注：测前先将MOST放电N管：将电压调至3V,正极接D极，负极接S极，①此时有电流，则MOST击穿短路，坏！②此时无电流，用食指与拇指捏住G极与电源正极一下下，导通有电流则MOST正常。
不导开则开路，MOST坏。
P管：将电压调到3V,正极接S极，负极接D极，方法同上！应版主亲自的要求三极管的判断没有三极管的图，用MOST的图代替，外形都一样的三极管分B、C、E极，B极是控制极，图中的左下角便是。
至于 C E 极，没有固定，要经过测试。
用万用表，以三极管的 B 极为核心：①红表笔接B极，黑表笔分别接另外两脚，有阻值且差不多大（相差精品文档10欧姆左右），即为NPN^极管。
没有上述现象，请继续！②黑表笔接 B 极，红表笔分别接另外两脚，有阻值且差不多大（相差10欧姆左右），即为PNP三极管。
根据经验来看，阻值较大的为C极，阻值较小的为E极。
三极管的 B 极是固定脚，为左下脚。
所以只要经过测量就能分辨三极管的另外两个极了。
场效应管好坏的判断方法
场效应管好坏的判断方法摘要：一、场效应管的基本概念二、场效应管好坏的判断方法1.静态参数判断2.动态性能判断3.栅极电阻判断4.漏极电流判断5.线性度判断三、实际应用中的注意事项四、总结正文：场效应管（FET）是一种广泛应用于电子电路中的半导体器件，具有良好的线性度、高输入电阻和低噪声等特点。
在实际应用中，正确判断场效应管的好坏至关重要。
本文将介绍几种判断场效应管好坏的方法。
一、场效应管的基本概念场效应管是依据半导体材料的电子运动方式分类的一种晶体管，它主要由三个区域组成：源极、漏极和栅极。
在栅极与漏极之间存在一个绝缘层，绝缘层上的电压控制着漏极的电流。
根据绝缘层的材料，场效应管可分为金属氧化物半导体场效应管（MOSFET）、增强型绝缘栅场效应管（EGBT）等。
二、场效应管好坏的判断方法1.静态参数判断静态参数是指场效应管在静态工作状态下的电气特性。
主要包括阈值电压、漏极电流、栅极电阻等。
良品场效应管的静态参数应符合设计要求。
2.动态性能判断动态性能是指场效应管在开关过程中响应速度和稳定性。
可以通过测试场效应管的过渡频率、上升时间、下降时间等指标来判断其动态性能。
优质场效应管的动态性能应较好。
3.栅极电阻判断栅极电阻是场效应管的一个重要指标，它影响着器件的功耗和稳定性。
良品场效应管的栅极电阻应较大。
4.漏极电流判断漏极电流是场效应管在截止状态下流过栅极的电流。
优质场效应管的漏极电流应较小。
5.线性度判断场效应管的线性度是指其在一定范围内输入电压与输出电流的线性关系。
优质场效应管的线性度应较好。
三、实际应用中的注意事项1.选择合适的场效应管类型：根据电路需求，选择合适的场效应管，如MOSFET、EGBT等。
2.注意静态参数：确保选用的场效应管静态参数符合电路设计要求。
3.考虑动态性能：在高速应用场合，应注意场效应管的动态性能。
4.散热设计：场效应管在工作过程中会产生热量，应设计合理的散热结构。
5.电源电压：合理选择电源电压，避免过高的电压导致场效应管损坏。

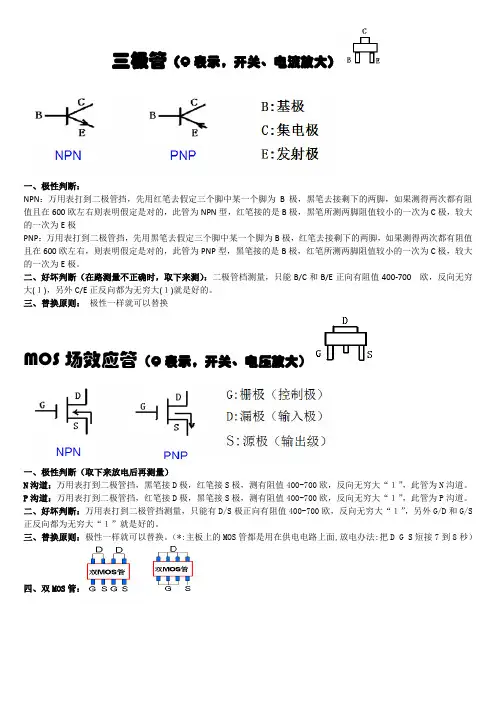

MOS和三极管好坏快速精确判断
三极管（Q表示，开关、电流放大）
一、极性判断：
NPN：万用表打到二极管挡，先用红笔去假定三个脚中某一个脚为B极，黑笔去接剩下的两脚，如果测得两次都有阻值且在600欧左右则表明假定是对的，此管为NPN型，红笔接的是B极，黑笔所测两脚阻值较小的一次为C极，较大的一次为E极
PNP：万用表打到二极管挡，先用黑笔去假定三个脚中某一个脚为B极，红笔去接剩下的两脚，如果测得两次都有阻值且在600欧左右，则表明假定是对的，此管为PNP型，黑笔接的是B极，红笔所测两脚阻值较小的一次为C极，较大的一次为E极。
二、好坏判断（在路测量不正确时，取下来测）：二极管档测量，只能B/C和B/E正向有阻值400-700 欧，反向无穷大(１)，另外C/E正反向都为无穷大(１)就是好的。
三、替换原则：极性一样就可以替换
MOS场效应管（Q表示，开关、电压放大）
一、极性判断（取下来放电后再测量）
N沟道：万用表打到二极管挡，黑笔接D极，红笔接S极，测有阻值400-700欧，反向无穷大“１”，此管为N沟道。
P沟道：万用表打到二极管挡，红笔接D极，黑笔接S极，测有阻值400-700欧，反向无穷大“１”，此管为P沟道。
二、好坏判断：万用表打到二极管挡测量，只能有D/S极正向有阻值400-700欧，反向无穷大“１”，另外G/D和G/S 正反向都为无穷大“１”就是好的。
三、替换原则：极性一样就可以替换。
（*:主板上的MOS管都是用在供电电路上面,放电办法:把D G S短接7到8秒）
四、双MOS管：。
MOS管如何检测其是否烧坏了
MOS管如何检测其是否烧坏了测试MOS好坏只能用指针式万用表才方便点，测试时选择欧姆R×10K档，这时电压可达10.5V，红笔是负电位，黑笔是正电位。
测试步骤：MOS管的检测主要是判断MOS管漏电、短路、断路、放大。
其步骤如下：1、把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，好的表针指示应该是无穷大。
如果有阻值没被测MOS管有漏电现象。
2、用一只100KΩ－200KΩ的电阻连在栅极和源极上，然后把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，这时表针指示的值一般是0，这时是下电荷通过这个电阻对MOS管的栅极充电，产生栅极电场，由于电场产生导致导电沟道致使漏极和源极导通，故万用表指针偏转，偏转的角度大，放电性越好。
3、把连接栅极和源极的电阻移开，万用表红黑笔不变，如果移开电阻后表针慢慢逐步退回到高阻或无穷大，则MOS管漏电，不变则完好。
4、然后一根导线把MOS管的栅极和源极连接起来，如果指针立即返回无穷大，则MOS完好。
論壇內見有燒友說MOS管不能用萬用表檢測，其實MOS管是可以用萬用表檢測的，MOS管的G（柵）極和D（漏）極S（源）極之間的電阻是無限大的，因此MOS管稱為絕緣柵型場效应管。
大家知道這個原理后就開始找G極，用表10K檔測3個極之間的電阻，再將表筆反過來再測一次就會得出一組數據，你會發現有一個極與其它極無論正反都是無限大的，這就是G極喇。
還有兩個極就好定了，MOS管內部D極與S極是有一個寄生2極管的，如果測到兩極之間正向導通時就把表筆反過來（這一步很重要），用一個手指按住G 極，另一只手指去觸摸另外一個極（這樣做是給MOS加一個偏壓），其中有一個極是會加上正向電壓使MOS觸發的，這個時候MOS就會導通，兩極之間電阻就會變得很小，這個極就是D極了，如果是手摸到紅筆使MOS導通的，這個就是P溝的，相反就是N溝的。
那么只剩下一個極就是S極了，好了3個極已經確了。
PS：1。
如何简单判断MOS管的好坏？
如何简单判断MOS管的好坏？创意电子DIY分享优质科学领域创作者03-09 22:5338赞踩以前回答过用数字万用表二极管档和电阻档判断MOS管的好坏，测量方法比较繁琐，需要多次调换表笔来测量才能知道管子的好坏，并且数字万用表的测试电压较低，不能使MOS管充分导通。
这里介绍一个简单的MOS管测量电路，其可以快速判断MOS管的好坏。
▲ 简单的MOS管好坏测量电路。
现在MOS管一般很少用于线性放大电路中，这种管子一般都是作为电子开关使用，工作于开关状态，故判断MOS管好坏，只要测量其开关性能即可。
这里以N沟道MOS管为例，来介绍一下判断的方法。
上图中的VT为N沟道MOS管，HL是一个工作电压为6V的小灯泡（若没有这种灯泡，亦可以用一个小电机代替），这里作为MOS 管的漏极（D极）负载。
当开关K拨至❸脚时，MOS管栅源两极（即GS两极）之间的电压为0V，管子截止，小灯泡HL不会点亮。
若K拨至❶脚时，MOS管的栅极与＋6V电源连接，此时管子饱和导通，HL点亮。
若K再拨至❸脚，则管子又截止，HL熄灭。
用这种方法测量MOS管时，若K拨至❸脚，HL仍会点亮，说明该管漏源两极之间已击穿损坏。
若K拨至❶脚，MOS管不会导通使HL点亮，则可能是MOS管的栅源两极内部已损坏。
▲ TO-220封装的N沟道MOS管IRF3205。
一般TO-220封装的MOS管的引脚排列如上图所示，管子自身散热片与中间的引脚漏极相连。
由于大功率MOS管栅源两极的开启电压较高，为了使MOS管能充分导通，电路的电压应适当高一些，而像AO3400、SI2302这类贴片MOS管，其开启电压较低（一般在1.5~2V），此时电路采用一节锂电池作电源即可。
若想了解更多的电子电路及元器件知识，请关注本头条号，谢谢。
10评论电子维修优质科技领域创作者03-09 23:1368赞踩MOS管的好坏可以使用数字万用表进行判断，通过测量MOS管漏极和源极的电阻可以简单的判断出内部是否击穿短路，下面我们来看具体的测量步骤。
如何测MOS管
如何测控制器mos管一、用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。
具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。
当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。
因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。
也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。
当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。
若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。
若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。
（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。
具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。
然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。
要注意，若两个栅极在管内断极，可用元件代换法进行检测。
（3）用感应信号输人法估测场效应管的放大能力具体方法：用万用表电阻的R×100档，红表笔接源极Ｓ，黑表笔接漏极Ｄ，给场效应管加上1.5Ｖ的电源电压，此时表针指示出的漏源极间的电阻值。
如何测试判断场效应管好坏？
如何测试判断场效应管好坏？1、场效应管的检测方法：把数字万用表打到二极管档，用两表笔任意触碰场效应管的三只引脚，好的场效应管在量测的时候只应有一次有读数，而且数值在300--800左右，2、如果在最终测量结果中测的只有一次有读数，并且为0时须万用表短接场效应管的引脚，3、重新测量一次，若又测得一组为300--800左右读数时此管也为好管。
4、将万用表开到二极管档，用万用表的两个表笔量测D、S极和G、S极，看看两极之间的读数是不是很小，如果这个值在50以下，则可以判断为这个效应管已经被击穿场效应管（Field Effect Transistor）又称场效应晶体管，是利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件。
由多数载流子参与导电，也称为单极型晶体管，[1]它属于电压控制型半导体器件。
主要有两种类型（junction FET—JFET)和金属- 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。
场效应管具有输入电阻高（10 7～10 15Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。
与双极型晶体管相比，场效应管具有如下特点。
（1）场效应管是电压控制器件，它通过V GS(栅源电压)来控制I D（漏极电流）；（2）场效应管的控制输入端电流极小，因此它的输入电阻（10 7～10 12Ω）很大。
（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于它不存在杂乱运动的电子扩散引起的散粒噪声，所以噪声低。
场效应管工作原理用一句话说，就是“漏极-源极间流经沟道的ID，用以栅极与沟道间的pn结形成的反偏的栅极电压控制ID”。
更正确地说，ID流经通路的宽度，即沟道截面积，它是由pn结反偏的变化，产生耗尽层扩展变化控制的缘故。
初学者如何在线快速判断MOS管是否不良
一般在维修过程中，MOS管是比较容易坏的一种器件，然而在板上判断其好坏时，是很多初学者容易误判的一种器件，往往很多初学者测量到某个MOS管DS极短路或半击穿时.
都认为是MOS管坏掉，着急着用风枪取下后，测量主板的原焊点DS极还是短路状况，而MOS管却是好的，又要装回去再找问题，这样徒劳无功又耽误时间，那么如何简单快速在板上判断MOS管好坏呢，方法非常简单：如下
一般mos管在板测量DS极短路，不一定是此mos管的问题，需测量GS脚的数值是否短路或偏小（一般在板正常范围300-800之间而且基本一致）可快速判断。
若GS脚的数值也短路，基本就是此mos管不良。
如下图CPU供电上MOS管为例：
上图中ABC三个（并联）MOS测量出ABC三个mos管的DS极都为短路，因为并联，任意一个mos管短路，都会导致量出其他两个mos管伴随着短路。
