桥梁深水基础钢板桩围堰施工技术
桥梁深水基础钢板桩围堰施工技术背景介绍在桥梁深水基础的施工中，往往需要先行搭建围堰以进行后续作业。
钢板桩作为围堰的一种常见材料，具有施工周期短，水密性好等优点，被广泛应用于深水基础的围堰施工中。
本文将介绍桥梁深水基础钢板桩围堰施工的技术要点和施工流程。
技术要点1.钢板桩材质选择在选择钢板桩材质时，应考虑以下因素：桥梁承载能力，围堰施工深度，水下土壤情况等。
在较软的土层中，常采用长方形钢管作为桩身材质；而在底部较硬的土层中，选择截面积较大的型钢作为桩身材质。
此外，在深水条件下考虑桩长和水压问题。
2.钢板桩施工钢板桩的施工应根据设计图纸要求进行。
桥梁深水基础围堰的施工一般分为两个阶段进行：第一阶段为钢板桩的下沉施工，第二阶段为抛石补填和混凝土灌注。
在钢板桩下沉过程中，应注意以下问题：•钢板桩不能冲过预定的基槽深度；•钢板桩定位精度应符合要求，以确保桩顶与设计要求高度一致；•在钢板桩下沉过程中要注意控制污染和噪音。
3.围堰施工在钢板桩下沉完成后，应进行抛石补填和混凝土灌注。
具体施工流程如下：•取出钢板桩底部的砂一处沉淀的的泥浆；•挤进水泥砂浆，将其性质调整均匀；•做好检查工作，保证水泥砂浆不会渗漏。
4.施工注意事项钢板桩围堰施工中应特别注意以下事项：•控制施工质量，避免出现瑕疵；•手动施工时，工人必须戴好防护帽和手套，防止被桩产生的强烈摩擦所带来的伤害；•在施工过程中，应备好完整的施工材料，并常年保持相关设备的良好状态；•所有设备必须配备有上岗证，防止操作不当导致人员伤害和财产损失。
总结桥梁深水基础钢板桩围堰施工技术对于保证工程质量和施工效率具有至关重要的作用。
由于施工中涉及到许多细节问题，请施工前一定做好充分的准备和规划，以确保施工的顺利进行。
钢板桩围堰施工安全注意事项(2篇)
钢板桩围堰施工安全注意事项一、钢板桩打入阶段：1、吊桩前检查吊具的完好情况，不合格的及时更换；2、拴钩时保证牢固、结实，钢板桩太长需要捆绑吊装时要采取加垫木板等防滑措施；3、扶桩就位人员所用扶梯必须牢固安全，就位时必须踏稳扶好，防止身体失衡坠落；4、司索等吊装作业人员操作过程中必须注意吊钩的摆向，防止吊钩荡摆伤人；5、起重臂下严禁站人；6、振动锤和吊钩之间必须拴上防脱钩保险绳。
二、射水吸泥、内支撑安装阶段：1、严格控制吸泥进度，确保超吸深度在要求范围之内；2、吸泥、支撑安装要紧密衔接、配合，吸泥到允许深度时要及时安装；本层内支撑安装完毕后再继续吸泥；3、必须保证焊缝质量，尤其是八字撑、正反牛腿的立焊缝；4、钢板桩腹板和内支撑有空隙的地方要加垫木板或加工件；5、围堰四道安全爬梯要适应吸泥和内支撑安装进度，逐层装设，并保证搭接牢固；6、第一层支撑要装设高度在1.1米左右的防坠围栏；7、吸泥、支撑安装过程中堵漏的工作要同时进行，防止漏水过度造成塌方或桩底翻浆；8、吸泥、支撑安装过程中必须安排专人在顶层值班了望；专人观察围堰状态及动静。
三、内支撑拆除阶段：1、内支撑必须按照自下而上的顺序拆除；2、必须边填边拆，水上施工时要边往围堰内抽水边拆；回填的高度以保证内外压力基本平衡且不影响最低一层内支撑的拆除为准；3、切割完毕起吊时内支撑上面及其相邻支撑上面、附近严禁站人，以防支撑力瞬间释放、钢板桩突然内挤造成人员伤害；4、起吊时必须系好揽风绳；四、钢板桩拔除阶段：1、钢板桩和振动锤之间必须拴好防坠保险绳；2、拔桩时密切注意吊机大臂的状态；3、放桩时吊机旋转半径内严禁站人。
钢板桩围堰施工安全注意事项（2）钢板桩围堰施工是一项需要严格遵守安全注意事项的工程，下面将介绍一些与此相关的安全事项，以确保施工期间的安全。
1. 现场勘察与准备工作：- 在进行施工前，必须进行详细的现场勘察，了解地质情况、地下管线分布等信息，以规避潜在的危险。
2024年钢板桩围堰施工安全注意事项（2篇）
2024年钢板桩围堰施工安全注意事项一、钢板桩打入阶段：1、吊桩前检查吊具的完好情况，不合格的及时更换；2、拴钩时保证牢固、结实，钢板桩太长需要捆绑吊装时要采取加垫木板等防滑措施；3、扶桩就位人员所用扶梯必须牢固安全，就位时必须踏稳扶好，防止身体失衡坠落；4、司索等吊装作业人员操作过程中必须注意吊钩的摆向，防止吊钩荡摆伤人；5、起重臂下严禁站人；6、振动锤和吊钩之间必须拴上防脱钩保险绳。
二、射水吸泥、内支撑安装阶段：1、严格控制吸泥进度，确保超吸深度在要求范围之内；2、吸泥、支撑安装要紧密衔接、配合，吸泥到允许深度时要及时安装；本层内支撑安装完毕后再继续吸泥；3、必须保证焊缝质量，尤其是八字撑、正反牛腿的立焊缝；4、钢板桩腹板和内支撑有空隙的地方要加垫木板或加工件；5、围堰四道安全爬梯要适应吸泥和内支撑安装进度，逐层装设，并保证搭接牢固；6、第一层支撑要装设高度在1.1米左右的防坠围栏；7、吸泥、支撑安装过程中堵漏的工作要同时进行，防止漏水过度造成塌方或桩底翻浆；8、吸泥、支撑安装过程中必须安排专人在顶层值班了望；专人观察围堰状态及动静。
三、内支撑拆除阶段：1、内支撑必须按照自下而上的顺序拆除；2、必须边填边拆，水上施工时要边往围堰内抽水边拆；回填的高度以保证内外压力基本平衡且不影响最低一层内支撑的拆除为准；3、切割完毕起吊时内支撑上面及其相邻支撑上面、附近严禁站人，以防支撑力瞬间释放、钢板桩突然内挤造成人员伤害；4、起吊时必须系好揽风绳；四、钢板桩拔除阶段：1、钢板桩和振动锤之间必须拴好防坠保险绳；2、拔桩时密切注意吊机大臂的状态；3、放桩时吊机旋转半径内严禁站人。
2024年钢板桩围堰施工安全注意事项（2）引言:钢板桩围堰施工是一项重要的基础设施建设工程，它广泛应用于河道治理、地铁铺设、桥梁建设等工程中。
然而，在施工过程中，安全问题一直是工程管理者最为关注的问题。
本文将针对2024年钢板桩围堰施工的安全注意事项进行详细的探讨，以帮助施工管理人员增强安全意识，规范施工操作，确保施工过程中的安全。
河道钢板桩施工方案
河道钢板桩施工方案1. 引言河道钢板桩是一种常见的河道工程施工方式，通过沿河道两岸插入钢板桩，形成围堰或护坡结构，以实现对河道的围堰或保护作用。
本文档旨在介绍河道钢板桩施工的方案和步骤。
2. 施工准备工作在开展河道钢板桩施工前，需要进行以下准备工作：2.1 环境调查与勘测在施工前，需要进行对河道环境、河水流速、河床土质等进行调查和勘测，以便制定合理的施工方案。
2.2 施工材料准备准备所需的钢板桩、钢板桩连接件、桩头制作材料等施工材料，并确保其质量符合相关标准。
2.3 建立施工组织建立施工组织，明确各岗位职责，安排施工人员和设备，确保施工过程的安全和顺利进行。
3. 施工步骤3.1 确定桩位和桩长根据勘测结果和设计要求，确定钢板桩的插入位置、桩位和桩长，并在工地进行标识。
3.2 钢板桩的预处理将所需的钢板桩进行预处理，包括清洗、除锈和涂漆等工作，以提高其防腐蚀性能和使用寿命。
3.3 桩孔施工根据桩位，使用挖掘机或其他适用的设备进行桩孔的开挖工作，确保桩孔的深度和直径符合设计要求。
3.4 钢板桩的安装将预处理好的钢板桩逐根插入桩孔中，并使用适当的方法和工具，保证钢板桩的垂直度和水平度。
3.5 桩顶制作根据需要，对钢板桩的顶部进行加工，制作成适合于连接件安装的形状和尺寸。
3.6 连接件的安装将连接件安装在钢板桩的顶端，确保连接牢固稳定，并按照设计要求进行连接件的固定。
3.7 桩头处理对桩头进行防腐、抗蚀处理，以延长其使用寿命，并确保桩头与连接件的质量符合相关要求。
3.8 施工质量检查在施工过程中，进行施工质量的检查和监控，确保施工符合设计要求和标准，保证施工质量。
4. 安全注意事项在进行河道钢板桩施工时，需要注意以下安全事项：•施工人员必须戴好安全帽、防护鞋等个人防护装备；•施工现场必须设置明显的安全警示标志和安全防护网；•操作设备时要严格按照操作规程进行，确保操作安全；•施工现场必须保持整洁有序，避免杂物堆放和易滑倒的情况发生。

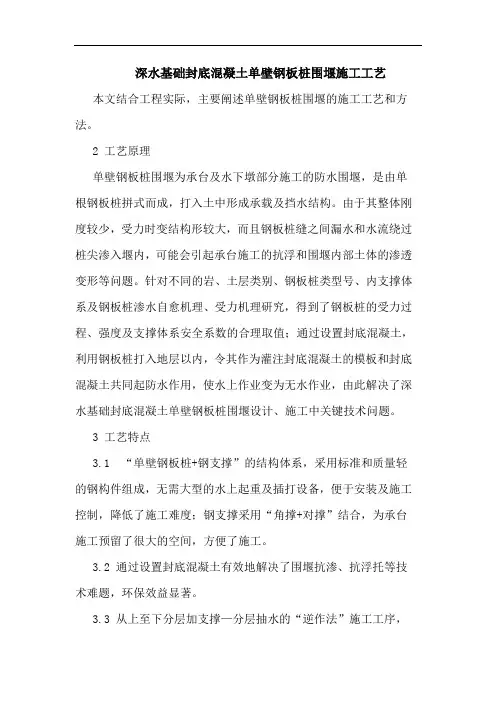

深水基础封底混凝土单壁钢板桩围堰施工工艺
深水基础封底混凝土单壁钢板桩围堰施工工艺本文结合工程实际，主要阐述单壁钢板桩围堰的施工工艺和方法。
2 工艺原理单壁钢板桩围堰为承台及水下墩部分施工的防水围堰，是由单根钢板桩拼式而成，打入土中形成承载及挡水结构。
由于其整体刚度较少，受力时变结构形较大，而且钢板桩缝之间漏水和水流绕过桩尖渗入堰内，可能会引起承台施工的抗浮和围堰内部土体的渗透变形等问题。
针对不同的岩、土层类别、钢板桩类型号、内支撑体系及钢板桩渗水自愈机理、受力机理研究，得到了钢板桩的受力过程、强度及支撑体系安全系数的合理取值；通过设置封底混凝土，利用钢板桩打入地层以内，令其作为灌注封底混凝土的模板和封底混凝土共同起防水作用，使水上作业变为无水作业，由此解决了深水基础封底混凝土单壁钢板桩围堰设计、施工中关键技术问题。
3 工艺特点3.1 “单壁钢板桩+钢支撑”的结构体系，采用标准和质量轻的钢构件组成，无需大型的水上起重及插打设备，便于安装及施工控制，降低了施工难度；钢支撑采用“角撑+对撑”结合，为承台施工预留了很大的空间，方便了施工。
3.2 通过设置封底混凝土有效地解决了围堰抗渗、抗浮托等技术难题，环保效益显著。
3.3 从上至下分层加支撑—分层抽水的“逆作法”施工工序，工序简明，便于施工管理。
3.4 钢板桩100%的回收率，提高了材料周转率；减少了用钢量及封底混凝土数量，节约了成本；便于施工，缩短工期。
3.5 围堰施工的一般要求1、堰顶高度：宜高出施工期间可能出现的最高水位（包括浪高）50cm~70cm,用于防御地下水的围堰宜高出水位或地面20cm~40cm；2、围堰外形：应考虑围堰期间客流断面被压缩后，流速增大引起水流对围堰、河床的集中冲刷及对航道、倒流、农用排灌等的影响；3、围堰面积：应能满足基础施工的需要；4、围堰断面：应能满足堰身强度和稳定（防止滑动、倾覆）的要求。
4 适用范围在水深不超过15m、具有一定厚度弱水层的条件下的水深基础施工都可以采用单壁钢板桩围堰且由于此种围堰的支护结构为柔性体系，更适合在朝汐性河流或地下水位变化的地基条件下的基础施工，并通过计算分析采取封底的形式，可进一步提高钢板桩围堰的稳定性、安全性。
水中嵌岩钢板桩围堰施工工法(2)
水中嵌岩钢板桩围堰施工工法水中嵌岩钢板桩围堰施工工法一、前言水中施工是一项极具挑战性的任务，尤其对于需要在水中进行围堰施工的项目而言。
水中嵌岩钢板桩围堰施工工法是一种常用的施工方法，能够在水中将钢板桩嵌入岩石中，形成一个稳定的围堰结构。
本文将详细介绍该工法的特点、原理、施工过程、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点水中嵌岩钢板桩围堰施工工法具有以下特点：1. 适应性广：适用于各种水深和地质条件下的围堰施工，能够提供稳定的工作平台，确保施工安全。
2. 施工效率高：采用机械化施工方法，能够提高施工效率，减少人工劳动。
3.施工质量好：钢板桩具有较高的强度和稳定性，能够确保围堰结构的稳定和耐久性。
4. 环保节能：施工过程中减少水泥的使用量，减少对环境的污染，并节约能源。
5. 经济效益好：施工成本低，需要的材料和设备简单，能够节约工程投资。
三、适应范围水中嵌岩钢板桩围堰施工工法适用于以下情况：1. 水深适中：施工水深不过深，一般不超过15米。
2. 地质条件稳定：施工地质条件适中，基岩条件良好，无明显的地质灾害隐患。
3. 施工环境安全：水质清澈，无污染物，没有水流或水流较小。
4. 工程要求：施工项目需要进行水下围堰施工，如桥梁基础施工、河道清淤、船坞建设等。
四、工艺原理水中嵌岩钢板桩围堰施工工法的基本原理是将钢板桩嵌入岩石中，形成一个封闭的工作空间，以便进行下部工程施工。
具体的技术措施包括以下几个步骤：1. 钢板桩安装：首先，在水中铺设钢板桩，每根钢板桩之间采用拼接方式连接。
2. 钢板桩嵌入岩石：利用振动锤将钢板桩逐渐嵌入岩石中，直至达到设计要求的深度。
3. 围堰封闭：在围堰内部的钢板桩之间填充水泥砂浆，形成一个封闭的工作空间。
五、施工工艺水中嵌岩钢板桩围堰施工工法的施工过程可以分为以下几个阶段：1. 准备工作：测量和设计围堰施工范围，确定围堰尺寸和深度。
2. 设备调配：准备所需的机具设备，包括振动锤、起重设备等。
围堰工程钢板桩施工(3篇)
第1篇围堰工程是水利工程和建筑工程中常见的施工方式，其主要作用是围护施工区域，防止水流进入施工场地，保证施工顺利进行。
其中，钢板桩围堰以其独特的优势，在各类工程中得到了广泛应用。
本文将详细介绍围堰工程中钢板桩的施工过程。
一、钢板桩的类型及特点钢板桩是一种带有锁口的一种型钢，其截面有直板形、槽形及Z形等，具有强度高、防水性能好、施工便捷等特点。
常见的钢板桩有拉尔森式、拉克万纳式等。
二、钢板桩围堰施工流程1. 施工准备（1）将新旧钢板桩运到工地后，详细检查、丈量、分类、编号，并对两侧锁口进行试验，确保其通过性。
（2）制定施工方案，确定围堰形状、尺寸、入土深度、支撑形式等。
（3）准备好施工所需设备，如打桩机、吊车、卷扬机等。
2. 钢板桩插打（1）根据施工方案，按照设计顺序进行钢板桩的插打。
圆形围堰自上游开始，经两侧至下游合拢；矩形围堰从上游一角开始，至下游合拢。
（2）在插打过程中，严格控制钢板桩的垂直度，尤其是第一根桩要从两个垂直方向同时控制，确保垂直不偏。
（3）插打前在锁口内涂抹防水混合料，组拼桩时用油灰和棉絮捻塞拼接缝，以防漏水。
（4）在水上打桩时，顶面达到设计高程的平面位置偏差不得大于20cm；在陆地打桩时，不得大于10cm。
3. 围堰支撑（1）根据施工方案，确定围堰支撑形式，如单壁封闭式、构体围堰等。
（2）按照设计要求，设置围堰支撑，如纵横向支撑、斜支撑等。
4. 围堰封闭（1）待水下混凝土封底达到强度要求后，进行围堰封闭。
（2）在围堰内侧进行土方回填，确保围堰稳定性。
三、钢板桩围堰施工注意事项1. 钢板桩的选用要符合设计要求，确保其强度、刚度满足施工需要。
2. 施工过程中，严格控制钢板桩的插打顺序和垂直度，保证围堰的稳定性和防水性能。
3. 围堰支撑要牢固可靠，防止围堰发生倾覆、滑动等事故。
4. 施工过程中，加强监测，及时发现并处理问题，确保施工安全。
5. 施工完成后，对围堰进行验收，确保其满足设计要求。
围堰施工工艺
围堰施工工艺围堰的定义：是指在水利工程建设中,为建造永久性水利设施,修建的临时性围护结构。
其作用是防止水和土进入建筑物的修建位置，以便在围堰内排水，开挖基坑，修筑建筑物.一般主要用于水工建筑中,除作为正式建筑物的一部分外，围堰一般在用完后拆除。
围堰按材料的分类:土石围堰、木板桩围堰、木笼围堰、钢板桩围堰、锁口管柱围堰、混凝土围堰，双壁钢围堰等围堰的作用：在桥梁基础施工中,当桥梁墩、台基础位于地表水位以下时，根据当地材料修筑成各种形式的土堰;在水较深且流速较大的河流可采用木板桩或钢板桩（单层或双层)围堰,目前多使用双层薄壁钢围堰。
围堰的作用既可以防水、围水，又可以支撑基坑的坑壁.围堰的要求:1．围堰的工作特点:临时性挡水建筑物2．要求:①结构上要求稳定、防渗、抗冲和强度②施工上构造简单，便于施工、维修、撤除方便③布置上使水流平顺,不发生局部冲刷④围堰接头、与安珀联接处要可靠，避免因集中渗漏等破坏作用引起的围堰失事⑤经济合理围堰使用的机械：对于土石围堰有挖掘机、推土机、水力吸泥机、空气吸泥机、离心水泵、井点排水设备等;对于钢板桩有自由落锤、蒸汽锤、空气锤、液压锤、柴油锤、震动打拔桩锤、液压压桩机、吊船、吊机、打拔桩机、倒打汽锤、高压射水、千斤顶、卷扬机等；对于双壁钢围堰有拖轮、浮吊、平头铁驳、救生艇、电动空压机、柴油发电机、高压水泵、混泥土搅拌机、电动卷扬机、直流电焊机、减压舱、卷板机、剪板机、自动电焊机、全站仪、流速仪、测探仪、万能杆件等三、各类围堰适用范围➢土石围堰：水深≤1.5m;流速≤0。
5m/s，河边浅滩，河床渗水性较小➢土袋围堰：水深≤3.0m，流速≤1.5m/s，河床渗水性较小，或淤泥较浅➢木桩竹条土围堰:水深1.5～7m，流速≤2。
0m/s,河床渗水性较小，能打桩,盛产竹木地区。
➢竹篱土围堰：水深1.5～7m,流速≤2。
0m/s，河床渗水性较小,能打桩盛，产竹木地区.➢竹、铅丝笼围堰:水深4m以内，河床难以成桩，流速较大。
钢板桩施工方案
钢板桩施工方案一、目的明确钢板桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范钢板桩施工。
二、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》三、适用范围适用于锡澄高速连续梁钢板桩施工。
四、施工方法1、测量放线测量使用全站仪放出承台边线及钢板桩施打线，钢板桩施打线比承台尺寸每边放宽1m，作为围堰内承台施工时排水设施及人员操作空间。
2、钢板桩施工2.1钢板桩施工工艺流程见图2.1-1 钢板桩围堰施工工艺流程图。
图2.1-1 钢板桩围堰施工工艺流程图2.2钢板桩施工方法（1）施工准备钢板桩运到工地后均进行详细检查、丈量、分类、编号、两侧锁口用一块同型号长2～3m 的短桩做通过试验，锁口通不过或存在桩身弯曲、扭曲、死弯等缺陷，均需加以整修。
本桥全部采用单桩进行施打，单桩的锁口内均涂以黄油混合物油膏，以减少插打时的摩阻力并加强防渗性能。
（2）安装围堰导向框经测量定位后，插打定位桩、布置导向框架：在测量监控下，在钢板桩围堰四角各精确打入一根钢板桩作定位桩，再在定位桩上设置牛腿，布设围堰导向框,导向框用型钢制作。
（3）插打与合拢a 插打钢板前，在导向框架上精确标出每一片钢板桩的位置，在某一边中间一片施工准备测量放线 钢板桩加工 导梁围笼加工围笼安装定位钢板桩试拼 插打钢板桩插打合拢板桩围堰开挖抽水堵漏混凝土垫层钢板桩位置两侧焊角钢作小导向，确保钢板桩不左右移位，在仪器监控下徐徐打入；b然后采用振动打桩锤夹住钢板桩腹板中间一片钢板桩是两侧钢板桩的依托，必须确保钢板桩垂直，然后在两侧对称打入若干片钢板桩，待打入的钢板数量足够多，有足够的稳定性时，即可从一边连续打入钢板桩；c振动插打时第一次入土深度为3m，待插入一定深度，站立稳定后，方可稍微加快施工速度；d待所有钢板桩插打合拢后，再以每次3米的深度依次循环打入，直至设计深度。
钢板桩起吊后须以人力扶持插入前一块的锁口内，动作要缓慢，防止损坏锁口，插入以后可稍松吊绳，使桩凭自重滑入，或用锤重下压，比较困难时，也可以用滑车组强迫插桩，待插入一定深度并站立稳定后，方可加以锤击。
