进气压力传感器信号失真故障
进气压力传感器信号失真故障
一辆大众T4面包车出现怠速波动症状。
怠速不开空调转速在500～900r/min间波动，开空调转速在400～1100r/min间波动。
该车在急加速和急减速时反应滞后，其余工况基本正常。
该车曾因此故障维修过，但症状依旧，便转到我厂维修。
故障检测
检测故障码，没有故障码出现。
测怠速马达IAC工作电压，不开空调时工作电压在4.5～6V间变化，开空调时工作电压在4～7V间变化，同时观察到开空调时IAC电压变化频率比不开空调时大。
由此说明IAC 及线路正常。
发动机转速是由电脑ECU分析各传感器输入信号后，调节IAC动作来增减进气量，使发动机转速控制在规定范围内。
影响转速波动的传感器有进气压力传感器MAP、进气温度传感器IAT、水温传感器ECT、节气门传感器TP。
经检测确认传感器IAT、ECT、TP本体及线路均无问题，其输出信号也正常。
而这种车的发动机将MAP与ECU作为一体无法测信号值，只得先检查真空管。
经查找真空管没有泄漏、脱落。
再查看真空管发现真空不通畅。
更换新真空管后，发动机转速稳定、怠速工况下加减负荷转速有变化。
急加速、急减速反应灵敏，原有的滞后现象消失，故障排除。
故障分析
真空管不通畅是造成这起转速波动的根本原因。
怠速初始时，MAP测取真空值高于节气门后实际真空值。
MAP信号电压高使ECU关小1AC开度，转速下降。
当真空值达到平衡或转速低于ECU设定底线时，IAC 开度增大，转速增高。
此时MAP测得真空值低于节气门后实际真空值。
当转速上升到真空值平衡或怠速工况时ECU设定上线时，ECU控制IAC开度使转速下降。
由于真空管不通畅，使MAP不能感测到同步的节气门后真空值，使MAP反应滞后，至使ECU反复调整IAC开度，造成转速波动。
由于同样原因急加速时，转速反应滞后于节气门开度一时间差，使发动机功率不能立即提高；急减速时，转速过高又不能同步下降，需加大制动力才能使车速降低。
虽出现的症状只是滞后很短的时间，但使驾驶员能感到异常。
此车缓慢加速、减速时MAP与节气门后真空值基本同步，因此没有异样感觉。
车辆节气门位置传感器故障的原因和修复步骤
车辆节气门位置传感器故障的原因和修复步骤车辆的节气门位置传感器是引擎管理系统中的重要组成部分，它负责监测和控制发动机节气门的开闭程度，以确保发动机能够正常工作。
然而，由于各种原因，节气门位置传感器可能会出现故障，导致发动机性能下降甚至无法启动。
本文将探讨车辆节气门位置传感器故障的原因，并提供修复步骤。
一、故障原因1. 传感器脏污车辆行驶时，进气系统中会产生油污、灰尘和颗粒物等污染物，这些污染物可能会沉积在节气门位置传感器上，影响其正常工作。
长期使用后，传感器可能会积累足够的脏污，从而导致故障。
2. 传感器损坏传感器由于长时间工作或受到外界碰撞等原因，可能会出现部件磨损、松动或损坏的情况。
这些问题会导致传感器无法准确地感知节气门的位置，从而使发动机无法正常运转。
3. 传感器电路故障节气门位置传感器通过电路将收集到的数据传输给发动机控制单元（ECU），如果传感器的电路出现问题，比如接线不良、短路或断路等，将导致传感器无法与ECU正常通信，从而出现故障。
二、修复步骤1. 清洁传感器如果传感器上有积聚的脏污，首先需要进行清洁。
可以使用专用的清洁剂或者汽油浸泡来清洁传感器。
在清洁传感器之前，请务必先切断车辆的电源，并等待足够的时间以便传感器冷却。
使用软刷子和清洁剂轻轻刷洗传感器上的脏污，确保获得彻底的清洁。
清洁后，将传感器彻底晾干，并再次检查是否有残留的污染物。
2. 检查传感器连接检查传感器连接是否牢固，插头是否松动或腐蚀。
如果有问题，可以使用适当的工具将插头连接好，或者更换损坏的插头。
确保传感器连接紧密可靠，以确保正常的信号传输。
3. 检查传感器电路使用万用表或测试仪器测量传感器电路的电阻和电压。
比较测量结果与车辆制造商提供的规范数值，确保电路工作正常。
如果发现电路故障，可以采取修复措施，比如重新布线、更换损坏的电路元件等。
4. 更换传感器如果经过上述步骤后，发现节气门位置传感器仍无法正常工作，则可能需要更换传感器。
汽车空气流量传感器常见故障和解决方法
汽车空气流量传感器常见故障和解决方法汽车空气流量传感器是汽车发动机管理系统中的重要组成部分，用于测量进入发动机的空气流量，以便调整燃油喷射量，保证发动机的正常运行。
然而，在使用过程中，空气流量传感器也会出现一些常见的故障，下面将对这些故障及解决方法进行详细介绍。
1. 故障一：传感器信号异常空气流量传感器的主要功能是测量进入发动机的空气流量，并将测量结果传输给发动机控制单元(ECU)。
如果传感器信号异常，会导致ECU无法正常工作，从而影响发动机的燃烧效率和性能。
解决方法：- 首先，检查传感器的电源和接地是否正常，确保传感器能够正常供电；- 其次，检查传感器的信号线是否连接良好，确保传感器的信号能够准确传输；- 如果以上检查均无异常，那么可能是传感器本身出现了故障，需要更换新的传感器。
2. 故障二：传感器污染由于传感器安装在发动机进气道中，长时间的使用会导致传感器表面被空气中的污染物覆盖，如灰尘、油污等。
这些污染物会影响传感器的灵敏度和准确性，进而影响发动机的工作状态。
解决方法：- 定期清洁传感器表面，可以使用专用的清洗剂和软毛刷进行清洁；- 注意不要使用过于强力的清洁剂，以免损坏传感器；- 如果清洁后问题仍未解决，可能需要更换新的传感器。
3. 故障三：传感器损坏传感器在长时间的使用过程中可能会出现损坏的情况，例如电路断路、元件老化等。
这些损坏会导致传感器无法正常工作，从而影响发动机的性能。
解决方法：- 首先，检查传感器的电源和接地是否正常，确保传感器能够正常供电；- 其次，使用万用表等工具检测传感器的电阻值和信号值，判断传感器是否损坏；- 如果传感器确实损坏，需要更换新的传感器。
总结：汽车空气流量传感器常见故障包括传感器信号异常、传感器污染和传感器损坏。
解决这些故障的方法主要包括检查电源和接地是否正常、清洁传感器表面以及更换新的传感器。
在日常使用中，我们应该定期检查和维护空气流量传感器，以确保发动机的正常运行。

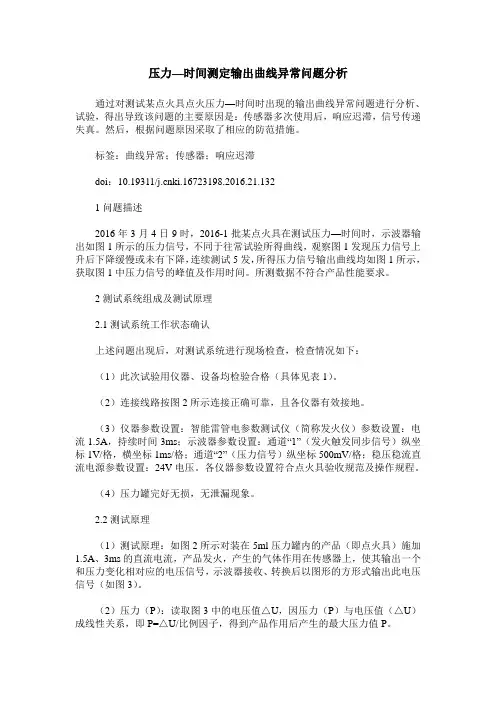

压力—时间测定输出曲线异常问题分析
压力—时间测定输出曲线异常问题分析通过对测试某点火具点火压力—时间时出现的输出曲线异常问题进行分析、试验，得出导致该问题的主要原因是：传感器多次使用后，响应迟滞，信号传递失真。
然后，根据问题原因采取了相应的防范措施。
标签：曲线异常；传感器；响应迟滞doi：10.19311/ki.16723198.2016.21.1321问题描述2016年3月4日9时，2016-1批某点火具在测试压力—时间时，示波器输出如图1所示的压力信号，不同于往常试验所得曲线，观察图1发现压力信号上升后下降缓慢或未有下降，连续测试5发，所得压力信号输出曲线均如图1所示，获取图1中压力信号的峰值及作用时间。
所测数据不符合产品性能要求。
2测试系统组成及测试原理2.1测试系统工作状态确认上述问题出现后，对测试系统进行现场检查，检查情况如下：（1）此次试验用仪器、设备均检验合格（具体见表1）。
（2）连接线路按图2所示连接正确可靠，且各仪器有效接地。
（3）仪器参数设置：智能雷管电参数测试仪（简称发火仪）参数设置：电流1.5A，持续时间3ms；示波器参数设置：通道“1”（发火触发同步信号）纵坐标1V/格，横坐标1ms/格；通道“2”（压力信号）纵坐标500mV/格；稳压稳流直流电源参数设置：24V电压。
各仪器参数设置符合点火具验收规范及操作规程。
（4）压力罐完好无损，无泄漏现象。
2.2测试原理（1）测试原理：如图2所示对装在5ml压力罐内的产品（即点火具）施加1.5A、3ms的直流电流，产品发火，产生的气体作用在传感器上，使其输出一个和压力变化相对应的电压信号，示波器接收、转换后以图形的方形式输出此电压信号（如图3）。
（2）压力（P）：读取图3中的电压值△U，因压力（P）与电压值（△U）成线性关系，即P=△U/比例因子，得到产品作用后产生的最大压力值P。
（3）时间（t）：读取图3中△t，即为点火具点火到最大压力值的时间。
3原因分析经对测试系统现场检查及其工作原理、线路连接的分析了解可知，导致测试系统压力信号输出异常的原因有：（1）HP54602B示波器输出信号失真；（2）07092111传感器信号传递失真；（3）2016-1批点火具发火后产生的压力不足而导致曲线异常。
汽车发动机传感器故障排查与修复技巧
汽车发动机传感器故障排查与修复技巧在现代汽车中，发动机传感器起着至关重要的作用。
它们通过收集和传输各种数据，帮助发动机实现正常运行。
然而，传感器故障是司机最常遇到的问题之一。
在这篇文章中，我们将探讨一些常见的发动机传感器故障，并提供一些排查和修复的技巧，帮助您解决这些问题。
一、氧气传感器故障氧气传感器是用于测量排出的废气中氧气含量的关键组件。
它对于发动机的燃烧过程和尾气排放的控制非常重要。
当氧气传感器出现故障时，您可能会遇到以下问题：1. 发动机运转不稳定：氧气传感器的故障可能导致发动机在运行时变得不稳定或怠速不稳。
2. 燃油经济性降低：故障的氧气传感器可能会导致燃油效率下降，使您的车辆耗油更快。
3. 尾气排放过高：故障的氧气传感器可能导致尾气排放超过环保标准。
要排查和修复氧气传感器故障，您可以采取以下步骤：1. 检查传感器连接：确保传感器的连接良好且没有松脱。
2. 清洁传感器：使用专用氧气传感器清洁剂清洁传感器，以去除积聚在其表面的碳积物和污垢。
3. 更换传感器：如果以上步骤都无效，您可能需要更换氧气传感器。
二、节气门位置传感器故障节气门位置传感器用于监测节气门的位置，控制发动机进气量。
当节气门位置传感器故障时，您可能会遇到以下问题：1. 发动机加速不良：故障的节气门位置传感器可能导致发动机在加速时无法正常响应。
2. 发动机启动困难：传感器故障可能导致发动机启动困难或无法启动。
3. 发动机停车后怠速高：当车辆停止后，发动机怠速可能不稳定或过高。
为了排查和修复节气门位置传感器故障，您可以尝试以下方法：1. 检查传感器连接：确保传感器的连接良好且没有松脱。
2. 清洁传感器：使用专用清洁剂清洁节气门位置传感器，以去除积聚在其表面的污垢和油垢。
3. 调整传感器位置：有时传感器的位置需要进行微调，以确保准确读取节气门位置的数据。
4. 更换传感器：如果以上步骤都无效，您可能需要更换节气门位置传感器。
三、曲轴位置传感器故障曲轴位置传感器用于监测发动机曲轴的位置和转速。
进气温度传感器故障分析研究电压过低2.0
运行故障码的条件
• 发动机已运行60 秒钟以上 • 车速高于25 公里/小时
3
设置故障码的条件
• 进气温度IAT 传感器指示进气温度间断小于0.1伏 • 该状况持续达12.5 秒以上
4
设置故障码时采取的行动
发动机控制模块ECM 将不启亮故障指示灯MIL，当诊 断故障代码仅设置为故障记录数据时，发动机控制模 块ECM 会储存，存在的状态该信息将不作为冻结故障 状态数据储存。
7
1
电路图说明
进气温度IAT 传感器是一个测量进入发动机的空气温度的热 敏电阻，发动机控制模块ECM 通过负载电阻器施加5.0 伏特 电压到进气岐管绝对压力MAP 传感器和进气温度IAT 传感器 。当进气处于冷态时，传感器电阻高，发动机控制模块则在 进气温度IAT信号电路上监视到高电压信号。若进气温度升 高传感器电阻则降低，使发动机控制模块ECM 监视到相对低 的电压。发动机控制模块ECM 检测到进气温度IAT传感器信 号电路的间断的低信号电压时，会设置故障码DTC P1112。
5
清除故障指示灯的条件
• 经40 个无故障预热循环后则清除以往诊断故障代码 • 诊断故障代码可用扫描工动机控制模块ECM 接触不良。检查线束接头是否存在端子松 脱、匹配接合不良、端子变形或损坏和端子与导线接触不良。 线束是否损坏。检查线束是否损坏，若线束看似正常，在移动 与进气温度IAT 传感器相关的接头和线束的同时，观察扫描工 具上的进气温度IAT显示，如果进气温度IAT 显示变化表明该部 位有故障。 查看故障记录中自上次诊断测试失败后车辆行驶的里程，可确 定设置诊断故障代码的状况出现频率，这有助于诊断该状况。

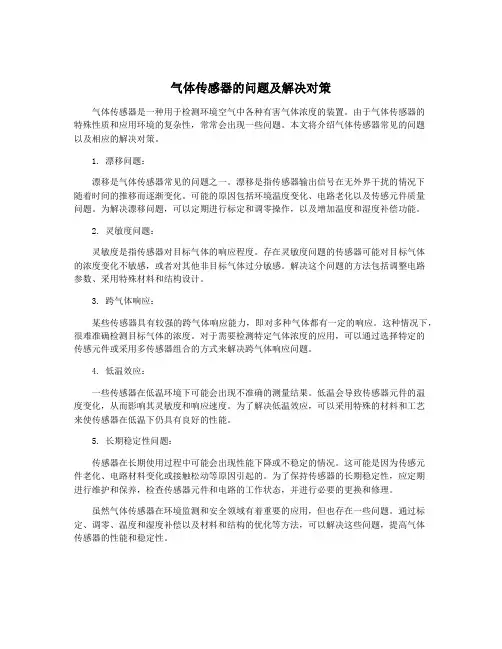

气体传感器的问题及解决对策
气体传感器的问题及解决对策气体传感器是一种用于检测环境空气中各种有害气体浓度的装置。
由于气体传感器的特殊性质和应用环境的复杂性，常常会出现一些问题。
本文将介绍气体传感器常见的问题以及相应的解决对策。
1. 漂移问题：漂移是气体传感器常见的问题之一。
漂移是指传感器输出信号在无外界干扰的情况下随着时间的推移而逐渐变化。
可能的原因包括环境温度变化、电路老化以及传感元件质量问题。
为解决漂移问题，可以定期进行标定和调零操作，以及增加温度和湿度补偿功能。
2. 灵敏度问题：灵敏度是指传感器对目标气体的响应程度。
存在灵敏度问题的传感器可能对目标气体的浓度变化不敏感，或者对其他非目标气体过分敏感。
解决这个问题的方法包括调整电路参数、采用特殊材料和结构设计。
3. 跨气体响应：某些传感器具有较强的跨气体响应能力，即对多种气体都有一定的响应。
这种情况下，很难准确检测目标气体的浓度。
对于需要检测特定气体浓度的应用，可以通过选择特定的传感元件或采用多传感器组合的方式来解决跨气体响应问题。
4. 低温效应：一些传感器在低温环境下可能会出现不准确的测量结果。
低温会导致传感器元件的温度变化，从而影响其灵敏度和响应速度。
为了解决低温效应，可以采用特殊的材料和工艺来使传感器在低温下仍具有良好的性能。
5. 长期稳定性问题：传感器在长期使用过程中可能会出现性能下降或不稳定的情况。
这可能是因为传感元件老化、电路材料变化或接触松动等原因引起的。
为了保持传感器的长期稳定性，应定期进行维护和保养，检查传感器元件和电路的工作状态，并进行必要的更换和修理。
虽然气体传感器在环境监测和安全领域有着重要的应用，但也存在一些问题。
通过标定、调零、温度和湿度补偿以及材料和结构的优化等方法，可以解决这些问题，提高气体传感器的性能和稳定性。
传感器电路中的失真校正技术
传感器电路中的失真校正技术传感器是用来感知和测量物理量的装置，它们在诸多领域中得到广泛应用。
然而，由于各种因素的影响，传感器电路中常常会出现失真现象，即测量结果与真实值之间存在差异。
为了提高传感器的测量准确性，失真校正技术被应用于传感器电路中。
本文将介绍传感器电路中的失真校正技术，并探讨其原理和应用。
1. 失真校正技术的背景和现状传感器电路中的失真主要包括偏移误差、增益误差和非线性误差。
偏移误差是指传感器的输出与实际物理量之间的零点差异；增益误差是指传感器的输出与实际物理量之间的倍数差异；非线性误差是指传感器电路输出与输入之间的非线性关系。
这些失真误差会降低传感器的准确性和可靠性，因此需要采取措施进行校正。
目前，传感器电路中的失真校正技术主要包括模拟校正和数字校正两种方式。
模拟校正是通过调整电路中的元器件参数，如电阻和电容，来对失真进行校正。
数字校正则是通过计算机算法或者FPGA进行校正，通过对传感器输出信号进行数字处理来减小失真。
2. 模拟校正技术模拟校正技术主要包括调零和调增益两种方式。
调零技术是通过调节偏移误差来使传感器的输出在没有物理量输入时输出为零。
调零可以通过改变电路中的电阻来实现，例如使用可调电阻对传感器的电路进行调整。
调增益技术是通过调节增益误差来使传感器的输出在有物理量输入时输出与实际值之间的差异最小化。
调增益可以使用可调放大器来实现，例如通过变压器的调整来改变放大倍数。
模拟校正技术的优点是简单直观，校正效果可靠。
然而，它也存在一些缺点。
首先，模拟校正需要对电路进行实际调整，如果失真较大，调整过程可能较为复杂。
其次，模拟校正是通过改变电路元件的物理特性来实现校正，会受到环境温度、工作温度和元件寿命等因素的影响。
3. 数字校正技术数字校正技术是通过对传感器输出信号进行数字处理来进行校正。
它可以通过计算机算法或者FPGA来实现。
数字校正技术包括多种方法，其中最常见的是多点校正和曲线拟合。
气体传感器的问题及解决对策
气体传感器的问题及解决对策气体传感器是一种用于检测和测量空气中特定气体浓度的设备，它在许多领域发挥着重要作用，例如环境监测、工业生产、医疗诊断等。
在实际应用中，气体传感器也面临着一系列问题，如灵敏度不足、跨灵敏度、稳定性差等，这些问题给传感器的性能和可靠性带来了挑战。
本文将就气体传感器的问题进行分析，并提出相应的解决对策。
问题一：灵敏度不足气体传感器的灵敏度是指其对特定气体浓度变化的检测能力，灵敏度不足会导致传感器无法准确地检测到目标气体的浓度变化，从而影响其实际应用价值。
造成灵敏度不足的原因可能是传感器的设计不当或者传感元件的质量不佳。
解决对策：为了提高传感器的灵敏度，首先需要对传感器的设计进行优化，例如采用更先进的传感元件、改进信号处理算法等。
还可以注重选择优质的传感元件供应商，确保传感器的质量和性能。
也可以通过使用放大器或者滤波器等辅助电路来提高传感器的灵敏度。
问题二：跨灵敏度传感器的跨灵敏度是指在不同温度、湿度等环境条件下，传感器对目标气体的浓度变化的响应是否一致。
大部分传感器都存在一定程度的跨灵敏度问题，在不同环境条件下可能会导致误差较大，影响测量结果的准确性。
解决对策：为了解决传感器的跨灵敏度问题，首先需要在设计过程中考虑传感元件的温度和湿度补偿。
还可以在传感器的信号处理电路中加入温度和湿度传感器，通过软件算法来进行补偿，使传感器在不同环境条件下依然能够稳定地工作。
问题三：稳定性差气体传感器的稳定性是指传感器在长期使用过程中，其性能是否能够保持稳定。
由于传感元件的老化、温度漂移等因素的影响，很多传感器存在稳定性差的问题，导致其长期工作时测量结果不准确。
解决对策：为了改善传感器的稳定性，首先需要在传感器的设计阶段考虑到传感元件的老化问题，选择抗老化能力较强的传感元件。
可以通过在传感器中加入温度补偿电路，来克服温度漂移对传感器性能的影响。
定期对传感器进行校准也是改善稳定性的有效手段。
问题四：抗干扰能力差在实际应用中，传感器往往会受到来自其他电磁设备、光照、湿度等外部环境因素的干扰，使传感器的测量结果产生误差，影响其正常工作。
常见的汽车传感器故障及修复技巧
常见的汽车传感器故障及修复技巧在现代汽车中，传感器是一个关键的组成部分，负责监测车辆各个系统的运行情况并向控制单元提供必要的信息。
然而，由于使用频繁和长期暴露在恶劣环境下，汽车传感器容易出现故障。
本文将介绍一些常见的汽车传感器故障，并分享一些修复技巧。
1. 节气门位置传感器故障节气门位置传感器用于监测节气门的开启程度，从而调节发动机燃料供给和空气混合物的比例。
如果该传感器出现故障，可能会导致发动机加速不稳、动力不足或燃油经济性下降。
修复该问题的技巧有以下几种：- 检查传感器连接插头是否松动或腐蚀，如果有必要，清洁或更换插头。
- 使用多用途表（multimeter）测试传感器的电压输出是否在制造商规定的范围内，如果不在范围内，考虑更换传感器。
2. 氧气传感器故障氧气传感器用于监测发动机排放的氧气含量，并根据检测结果向发动机控制单元发送信号，以调整燃油供给。
如果氧气传感器故障，可能会导致燃油经济性变差和尾气排放超标。
修复该问题的技巧有以下几种：- 清洁氧气传感器的连接插头，并确保插头紧固。
- 使用多用途表测试氧气传感器的电压输出是否在制造商规定的范围内，如果不在范围内，考虑更换传感器。
3. 节气门位置传感器故障节气门位置传感器用于监测节气门的开启程度，从而调节发动机燃料供给和空气混合物的比例。
如果该传感器出现故障，可能会导致发动机加速不稳、动力不足或燃油经济性下降。
修复该问题的技巧有以下几种：- 检查传感器连接插头是否松动或腐蚀，如果有必要，清洁或更换插头。
- 使用多用途表测试传感器的电压输出是否在制造商规定的范围内，如果不在范围内，考虑更换传感器。
4. 大气压力传感器故障大气压力传感器用于监测大气压力，从而调整发动机燃料供给和点火时机。
如果该传感器出现故障，可能会导致燃油经济性下降和发动机性能减弱。
修复该问题的技巧有以下几种：- 检查传感器连接插头是否松动或腐蚀，如果有必要，清洁或更换插头。
- 使用多用途表测试传感器的电压输出是否在制造商规定的范围内，如果不在范围内，考虑更换传感器。
发动机传感器故障诊断与修复_试题
任务九发动机传感器故障诊断与修复
子任务1 空气流量传感器故障诊断与修复一、判断题（10题）
二、单选题（6题）
三、多选题（3题）
四、简答题（5题）
子任务2 进气压力传感器故障诊断与修复一、判断题（10题）
二、单选题（5题）
三、多选题（4题）
四、简答题（5题）
子任务3 节气门位置传感器故障诊断与修复一、判断题（10题）
二、单选题（3题）
三、多选题（6题）
四、简答题（5题）
子任务4 曲轴位置、凸轮轴位置传感器故障诊断与修复一、判断题（10题）
二、单选题（6题）
三、多选题（4题）
四、简答题（5题）
子任务5 冷却液温度、进气温度传感器故障诊断与修复一、判断题（10题）
二、单选题（6题）
三、多选题（3题）
四、简答题（5题）
子任务6 氧传感器故障诊断与修复一、判断题（10题）
二、单选题（6题）
三、多选题（4题）
四、简答题（5题）
子任务7 爆震传感器故障诊断与修复一、判断题（10题）
二、单选题（4题）
三、多选题（5题）
四、简答题（5题）。
