断路器各种脱扣器介绍及其应用原理

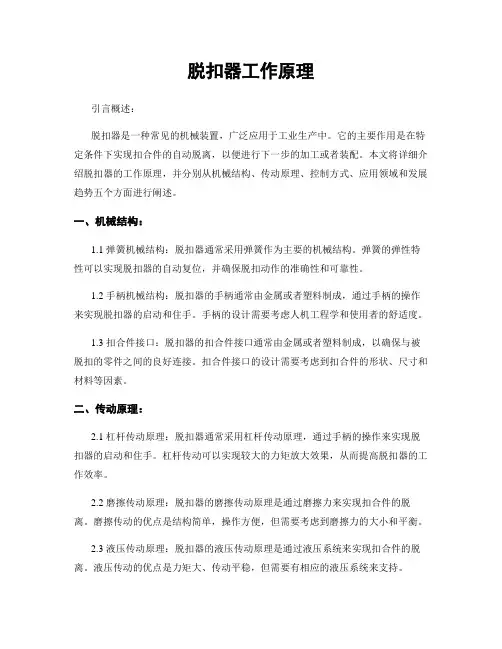

脱扣器工作原理
脱扣器工作原理引言概述：脱扣器是一种常见的机械装置，广泛应用于工业生产中。
它的主要作用是在特定条件下实现扣合件的自动脱离，以便进行下一步的加工或者装配。
本文将详细介绍脱扣器的工作原理，并分别从机械结构、传动原理、控制方式、应用领域和发展趋势五个方面进行阐述。
一、机械结构：1.1 弹簧机械结构：脱扣器通常采用弹簧作为主要的机械结构。
弹簧的弹性特性可以实现脱扣器的自动复位，并确保脱扣动作的准确性和可靠性。
1.2 手柄机械结构：脱扣器的手柄通常由金属或者塑料制成，通过手柄的操作来实现脱扣器的启动和住手。
手柄的设计需要考虑人机工程学和使用者的舒适度。
1.3 扣合件接口：脱扣器的扣合件接口通常由金属或者塑料制成，以确保与被脱扣的零件之间的良好连接。
扣合件接口的设计需要考虑到扣合件的形状、尺寸和材料等因素。
二、传动原理：2.1 杠杆传动原理：脱扣器通常采用杠杆传动原理，通过手柄的操作来实现脱扣器的启动和住手。
杠杆传动可以实现较大的力矩放大效果，从而提高脱扣器的工作效率。
2.2 磨擦传动原理：脱扣器的磨擦传动原理是通过磨擦力来实现扣合件的脱离。
磨擦传动的优点是结构简单，操作方便，但需要考虑到磨擦力的大小和平衡。
2.3 液压传动原理：脱扣器的液压传动原理是通过液压系统来实现扣合件的脱离。
液压传动的优点是力矩大、传动平稳，但需要有相应的液压系统来支持。
三、控制方式：3.1 手动控制方式：脱扣器的手动控制方式是通过手柄的操作来实现脱扣器的启动和住手。
手动控制方式适合于小型和简单的脱扣器，操作简单方便。
3.2 自动控制方式：脱扣器的自动控制方式是通过电气或者液压控制系统来实现脱扣器的启动和住手。
自动控制方式适合于大型和复杂的脱扣器，具有高效、精确的特点。
3.3 远程控制方式：脱扣器的远程控制方式是通过远程控制设备来实现脱扣器的启动和住手。
远程控制方式适合于特殊环境或者需要远程操作的场合。
四、应用领域：4.1 汽车创造业：脱扣器在汽车创造业中广泛应用，用于扣合件的脱离和装配。
断路器脱扣器的分类
脱扣器的分类1.电磁脱扣器只提供磁保护，也就是短路保护（瞬时），其实际上是一个磁回力，当电流足够大时产生的磁场力克服反力弹簧吸合衔铁打击牵引杆从而带动机构动作切断电路。
电磁脱扣器的缺点是只能提供短路保护，其优点就是成本低，寿命长，受环境影响小。
例如舵机就是采用电磁脱扣器提供短路保护（瞬时）。
2.热磁脱扣器（复式脱扣）提供磁保护和热保护，热保护也就是过载保护，磁保护也就是短路保护（瞬时）。
热保护：电流经过脱扣器时热元件发热（直热式电流直接过双金属片），双金属片受热变形，当变形至一定程度时，打击牵引杆从而带动机构动作切断电路。
一般来说，电路中都用热磁脱扣器来提供短路和过载保护，只有一些特殊场合用电磁脱扣器提供短路保护，而由其它元件（如热继电器）来提供过载保护。
例如变压器就是采用电磁脱扣器提供短路保护（瞬时），用热继电器来提供过载保护。
热磁脱扣器的缺点是只能提供二段保护（过载，短路瞬时）；动作值误差比较大，可以少量调节；受环境影响较大。
其优点就是成本低，性能稳定，可靠性相对较高，不受电压波动影响，寿命长。
3.电子脱扣器电子脱扣器是用电子元件构成的电路，检测主电路电流，放大、推动的配漏电保护器。
当线路有漏电或人身触电时通过零序电流互感器的电流的矢量和不等于零，互感器二次线圈的二侧产生电压，并经集成电路放大，当达到整定值时，通过漏电脱扣器在0.1秒内切断电源，从而起到触电和漏电保护作用。
电子脱扣器的优点是其可以提供三段甚至四段保护；灵敏度高，动作值比较精确，而且可以调节；加装通讯模块后还可以与上位机连接，进行远程控制；基本不受环境温度影响。
其它缺点就是成本过高，而且国货可靠性不高。
4.分励脱扣器(SHT)分励脱扣器是一种用电压源激励的脱扣器，它的电压与主电路电压无关。
分励脱扣器是一种远距离操纵分闸的附件。
当电源电压等于额定控制电源电压的70%-110%之间的任一电压时，就能可靠性的分断断路器。
分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线就会被烧毁。
塑壳断路器脱扣原理
塑壳断路器脱扣原理摘要：1.引言2.塑壳断路器的定义和作用3.塑壳断路器的脱扣原理3.1 热磁式脱扣器3.2 电子式脱扣器4.塑壳断路器的工作条件和应用范围5.结论正文：一、引言塑壳断路器是一种广泛应用于低压配电系统和电动机保护回路的电器设备，主要用于过载和短路保护。
为了更好地了解塑壳断路器的工作原理和脱扣原理，本文将对其进行详细解析。
二、塑壳断路器的定义和作用塑壳断路器，又称装置式断路器，是一种将触头、灭弧室、脱扣器和操作机构等密封在塑料外壳内的电器设备。
其主要作用是在电路发生过载或短路时，能够迅速切断电流，保护电气设备和电路安全。
三、塑壳断路器的脱扣原理塑壳断路器的脱扣原理主要取决于其所采用的脱扣器类型。
目前，常见的塑壳断路器脱扣器主要有热磁式和电子式两种。
3.1 热磁式脱扣器热磁式脱扣器主要利用电流通过热元件产生的热量，使脱扣器中的磁性材料温度升高，从而改变磁性材料的磁性能，使得脱扣器吸合。
当电路发生过载或短路时，电流会迅速增大，导致热元件热量剧增，从而使磁性材料失去磁性，脱扣器释放，切断电源。
3.2 电子式脱扣器电子式脱扣器则是利用电子元件实现对电路的检测和控制。
当电路发生过载或短路时，电子式脱扣器能够迅速检测到电流异常，并通过控制电路切断电源。
相较于热磁式脱扣器，电子式脱扣器具有更高的灵敏度和更快的响应速度。
四、塑壳断路器的工作条件和应用范围塑壳断路器适用于周围空气温度上限为40℃，下限为-5℃，24 小时平均值不超过35℃的环境。
其海拔限制为2000m 以下。
在污染等级方面，塑壳断路器适用于污染等级为3 级的环境。
塑壳断路器广泛应用于低压配电系统和电动机保护回路，以及建筑电气终端配电装置等领域。
由于其可靠性和稳定性，使其成为工业上应用十分广泛的产品。
五、结论塑壳断路器作为一种重要的电气保护设备，其脱扣原理和性能特点对于保证电气设备的安全运行具有重要意义。
塑壳断路器分励脱扣器原理

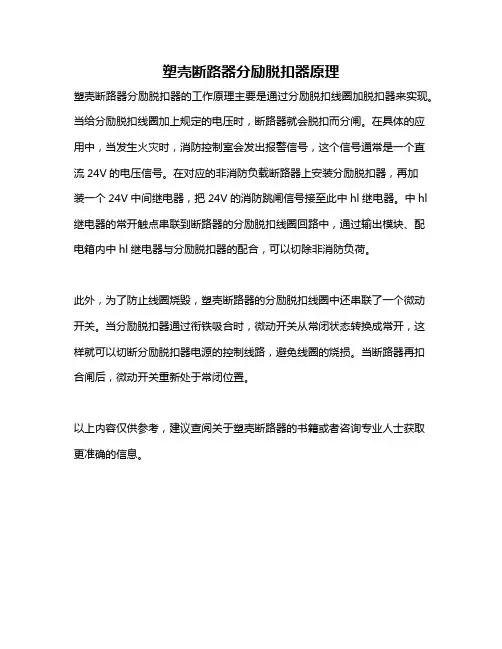

塑壳断路器分励脱扣器原理
塑壳断路器分励脱扣器的工作原理主要是通过分励脱扣线圈加脱扣器来实现。
当给分励脱扣线圈加上规定的电压时，断路器就会脱扣而分闸。
在具体的应用中，当发生火灾时，消防控制室会发出报警信号，这个信号通常是一个直流24V的电压信号。
在对应的非消防负载断路器上安装分励脱扣器，再加
装一个24V中间继电器，把24V的消防跳闸信号接至此中hl继电器。
中hl 继电器的常开触点串联到断路器的分励脱扣线圈回路中，通过输出模块、配电箱内中hl继电器与分励脱扣器的配合，可以切除非消防负荷。
此外，为了防止线圈烧毁，塑壳断路器的分励脱扣线圈中还串联了一个微动开关。
当分励脱扣器通过衔铁吸合时，微动开关从常闭状态转换成常开，这样就可以切断分励脱扣器电源的控制线路，避免线圈的烧损。
当断路器再扣合闸后，微动开关重新处于常闭位置。
以上内容仅供参考，建议查阅关于塑壳断路器的书籍或者咨询专业人士获取更准确的信息。
脱扣器工作原理
脱扣器工作原理脱扣器是一种常用于电力系统中的保护装置，其主要功能是在电力系统发生故障时，迅速将故障部分与系统隔离，以保护电力设备和人员安全。
本文将详细介绍脱扣器的工作原理。
一、脱扣器的基本结构脱扣器由机械部分和电气部分组成。
机械部分包括脱扣器机构、传动杆和连接杆等，用于实现脱扣器的机械运动。
电气部分包括电动机、控制电路和触发装置等，用于控制脱扣器的动作。
二、脱扣器的工作原理1. 常闭式脱扣器的工作原理常闭式脱扣器是指在正常情况下，脱扣器处于闭合状态，与电力系统保持连接。
当电力系统发生故障时，故障电流通过脱扣器，使得脱扣器机构受到电磁力的作用，产生机械运动。
脱扣器机构的运动将导致脱扣器的断开，将故障电路与电力系统隔离，实现故障保护。
2. 常开式脱扣器的工作原理常开式脱扣器是指在正常情况下，脱扣器处于断开状态，与电力系统断开连接。
当电力系统正常运行时，控制电路将电动机带动的传动杆向前推动，使得脱扣器机构闭合，将电力系统恢复连接。
当电力系统发生故障时，故障电流通过脱扣器，使得脱扣器机构受到电磁力的作用，产生机械运动。
脱扣器机构的运动将导致脱扣器的断开，将故障电路与电力系统隔离，实现故障保护。
三、脱扣器的动作条件脱扣器的动作需要满足一定的条件，以确保其正常工作。
常见的动作条件包括：1. 电流条件：脱扣器的动作需要电流超过一定的阈值，以判断是否发生故障。
2. 时间条件：脱扣器的动作需要电流持续一定的时间，以避免误动作。
3. 电压条件：脱扣器的动作需要电压在一定范围内，以保证其正常工作。
4. 温度条件：脱扣器的动作需要在一定的温度范围内，以避免因温度过高导致脱扣器损坏。
四、脱扣器的应用领域脱扣器广泛应用于电力系统中的高压开关设备、变压器和电力线路等。
其主要作用是在电力系统发生故障时，及时切断故障电路，保护电力设备和人员安全。
五、脱扣器的发展趋势随着电力系统的不断发展和技术的进步，脱扣器的工作原理也在不断改进和创新。
低压断路器脱扣器的种类及作用
低压断路器脱扣器的种类及作用一、引言低压断路器脱扣器是一种用于控制低压断路器的开关装置，它可以实现对断路器的远程操作和控制。
本文将介绍低压断路器脱扣器的种类及其作用，以帮助读者更好地了解和使用这一装置。
二、手动脱扣器手动脱扣器是一种最常见的低压断路器脱扣器，它通过手动操作来控制断路器的开关状态。
手动脱扣器通常由手柄、机构和连接装置等组成。
当需要打开或关闭断路器时，只需通过手柄的操作，即可实现对断路器的控制。
手动脱扣器适用于一般的低压断路器控制场合，操作简单方便，使用范围广泛。
三、电动脱扣器电动脱扣器是一种通过电动机驱动的低压断路器脱扣器，它可以实现对断路器的远程操作。
电动脱扣器通常由电动机、传动装置和控制装置等组成。
通过远程控制系统，可以实现对电动脱扣器的远程操作，从而实现对断路器的开关状态的控制。
电动脱扣器适用于需要频繁操作或无法直接接触的场合，操作灵活便捷。
四、自动脱扣器自动脱扣器是一种能够根据电气系统的工作状态自动控制断路器的开关状态的低压断路器脱扣器。
自动脱扣器通常由电子控制装置、传感器和执行装置等组成。
通过对电气系统的监测和分析，自动脱扣器可以判断电气系统是否存在故障或过载等异常情况，然后自动控制断路器的开关状态，以保护电气设备的安全运行。
自动脱扣器适用于需要实时监测和保护的场合，具有高度的智能化和自动化特点。
五、远程脱扣器远程脱扣器是一种可以通过远程信号来控制断路器的开关状态的低压断路器脱扣器。
远程脱扣器通常由远程信号接收装置、控制装置和执行装置等组成。
通过与远程控制系统的连接，可以实现远程信号的传输和控制，从而实现对断路器的远程操作。
远程脱扣器适用于需要远程控制和操作的场合，可以提高操作的便捷性和效率。
六、总结低压断路器脱扣器是一种用于控制低压断路器的开关装置，它可以实现对断路器的远程操作和控制。
本文介绍了低压断路器脱扣器的四种常见类型，包括手动脱扣器、电动脱扣器、自动脱扣器和远程脱扣器。
断路器脱扣器工作原理
断路器脱扣器工作原理
断路器脱扣器是一种用于解除断路器开关装置的机械装置。
它的工作原理主要包括以下几个步骤：
1. 初始状态：断路器处于闭合状态，脱扣器处于复位位置。
2. 外部信号：当需要解除断路器的闭合状态时，外部信号通过电信号或机械操作传递给脱扣器。
3. 信号传递：脱扣器接收到外部信号后，通过机械传动装置将信号传递给断路器。
4. 解锁操作：断路器接收到信号后，脱扣器将发起解锁操作。
这包括解除断路器的闭合弹簧力和闭锁装置，使得断路器能够被打开。
5. 断开电源：当断路器被打开时，它会切断电源供应并断开电路，以确保电路的安全运行。
6. 解脱关联：断路器打开后，脱扣器会自动解除与断路器的关联，使得断路器能够独立操作或重新闭合。
7. 复位：在外部信号消失或处理完毕后，脱扣器会返回到初始状态，准备下一次的操作。
通过这些步骤，断路器脱扣器能够实现对断路器开关状态的解除和控制，保障电路的安全运行。
脱扣器工作原理
脱扣器工作原理脱扣器是一种用于解除物体之间连接的装置，广泛应用于各个行业中。
它的工作原理是通过施加力量来打破或解除物体之间的连接。
下面将详细介绍脱扣器的工作原理及其应用。
一、脱扣器的工作原理脱扣器的工作原理可以分为以下几个步骤：1. 施加力量：脱扣器通常通过机械或液压系统施加力量。
这些力量可以是旋转、拉伸、挤压或压缩等形式。
力量的大小和方向取决于需要解除连接的物体的特性和连接方式。
2. 打破连接：施加的力量会对连接部位产生作用，使连接部位受到应力。
当应力超过连接部位的强度极限时，连接部位会发生破裂或变形，从而实现解除连接的目的。
3. 解除连接：一旦连接部位发生破裂或变形，物体之间的连接就会被解除。
此时，脱扣器的工作就完成了。
二、脱扣器的应用领域1. 汽车行业：脱扣器在汽车维修和生产过程中扮演着重要角色。
例如，在汽车维修中，脱扣器可以用于拆卸发动机零部件、车轮和制动系统等。
在汽车生产中，脱扣器可以用于组装和拆卸车身部件、座椅和安全带等。
2. 机械制造业：脱扣器在机械制造业中也有广泛应用。
例如，在装配线上，脱扣器可以用于拆卸和组装各种机械零部件。
在维修过程中，脱扣器可以用于拆卸和更换机械设备的关键部件。
3. 航空航天领域：脱扣器在航空航天领域中起着关键作用。
例如，在飞机维修中，脱扣器可以用于拆卸和更换飞机发动机、机翼和起落架等部件。
在航天器组装过程中，脱扣器可以用于解除连接航天器各个模块之间的连接。
4. 建筑行业：脱扣器在建筑行业中也有一定的应用。
例如，在拆除建筑物或结构时，脱扣器可以用于解除连接梁柱、墙体和地板等部件的连接。
在建筑物的维修和改造中，脱扣器可以用于拆卸和更换建筑物的各个部件。
5. 其他领域：脱扣器还可以应用于电子产品的拆卸、家具的组装和拆卸、管道的安装和维修等领域。
三、脱扣器的优势和发展趋势1. 提高效率：脱扣器可以快速、准确地解除连接，从而提高工作效率。
相比传统的拆卸工具，脱扣器更加便捷和高效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分励脱扣器（原理）
脱扣器不是相当于断路器分闸。
它是用于释放断路器主触头的电与机械相结合的一种装置。
是断路器的一个重要的部件。
它在断路器的作用是释放断路器的主触头。
分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用
DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合
分励脱扣器原理图
在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理
断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
．具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯衔铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
空气开关内部比较精密，原理却甚为简单。
它在入线和出线间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而动作保护。
比较安全又不用换保险，是很好的推荐。
自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
低压断路器的结构和工作原理
自动空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。
自动空气开关工作原理图如
自动空气开关工作原理图低压断路器的工作原理图
1-主触点2-自由脱扣机构3-过电流脱扣器4-分励扣器脱
5-热脱扣器6-欠电压脱扣器7-停止按钮自动空气开关的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片向上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
三、断路器的基本结构和工作原理（补充）
断路器的基本结构和工作原理了，先附上其结构示意图如下
低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等几部分组成，在投入运行时，操作手柄已经使主触头闭合，自由脱扣机构将主触头锁定在闭合位置，各类脱扣器进入运行状态。
下面就重点说说断路器的几个脱扣器：
1、电磁脱扣器
电磁脱扣器（也叫过流脱扣器）与被保护电路串联。
线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力（如图衔铁中间有个类似杠杆的东西，则此处弹簧应是拉力吧），衔铁不能被电磁铁吸动，断路器正常运行。
当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁（是运动的那部分）被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。
主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。
2、热脱扣器
热脱扣器与被保护电路串联。
线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。
若出现过载现象时，线路中电流增大，双金属片将继续弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。
3、失压脱扣器
失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。
电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。
当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。
当电源电压为额定电压的75%～105%时，失压脱扣器保证吸合，使断路器顺利合闸；当电源电压低于额定电压的40%时，失压脱扣器保证脱开使断路器掉闸分断。
一般还可用串联在失压脱扣器电磁线圈回路中的常闭按钮做分闸操作。
4、分励脱扣器
分励脱扣器用于远距离操作低压断路器分闸控制（所以称分励脱扣）。
它的电磁线圈并联在低压断路器的电源侧。
需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。
在一台低压断路器上同时装有两种或两种以上脱扣器时，则称这台低压断路器装有复式脱扣器。
在具体使用中，分励脱扣侧重于控制，失压脱扣侧重于保护。
