浪涌抑制电阻阻值及功率的选择

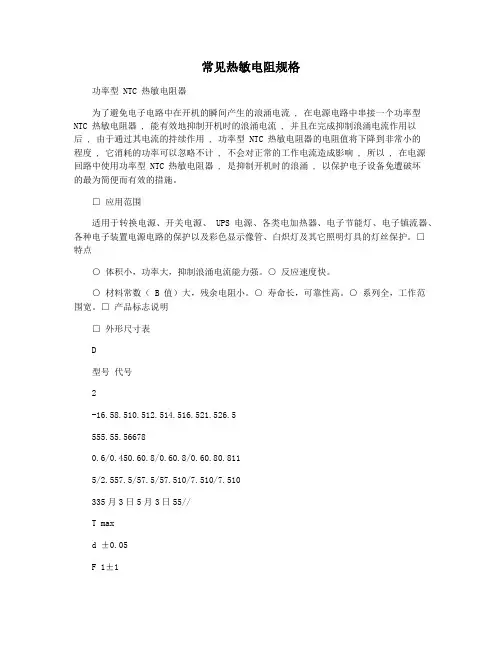

常见热敏电阻规格
常见热敏电阻规格功率型 NTC 热敏电阻器为了避免电子电路中在开机的瞬间产生的浪涌电流 , 在电源电路中串接一个功率型NTC 热敏电阻器 , 能有效地抑制开机时的浪涌电流 , 并且在完成抑制浪涌电流作用以后 , 由于通过其电流的持续作用 , 功率型 NTC 热敏电阻器的电阻值将下降到非常小的程度 , 它消耗的功率可以忽略不计 , 不会对正常的工作电流造成影响 , 所以 , 在电源回路中使用功率型 NTC 热敏电阻器 , 是抑制开机时的浪涌 , 以保护电子设备免遭破坏的最为简便而有效的措施。
□ 应用范围适用于转换电源、开关电源、 UPS 电源、各类电加热器、电子节能灯、电子镇流器、各种电子装置电源电路的保护以及彩色显示像管、白炽灯及其它照明灯具的灯丝保护。
□ 特点○ 体积小，功率大，抑制浪涌电流能力强。
○ 反应速度快。
○ 材料常数（ B 值）大，残余电阻小。
○ 寿命长，可靠性高。
○ 系列全，工作范围宽。
□ 产品标志说明□ 外形尺寸表D型号代号2-16.58.510.512.514.516.521.526.5555.55.566780.6/0.450.60.8/0.60.8/0.60.80.8115/2.557.5/57.5/57.510/7.510/7.510335月3日5月3日55//T maxd ±0.05F 1±1F 2±1.5直引线Lmin [**************]5bL 1min 5月17日5月17日5月17日5月17日5月17日5月17日//弯引线L2+2888888//□D5□D7□D9□D11□D13□D15□D20□D25备注a 、□ 为额定零功率电阻值。
b 、17/5其中17表示打弯成型的长引线，5表示打弯的短引线。
说明：若非特别指出，常用外形为Ⅱ型，即：引出线为打弯成型的长引线。
□ 主要技术参数最大稳态型号NTC 5D-5NTC 10D-5NTC 60D-5R 25(Ω)51060电流（Ａ）10.70.5最大电流时近似电阻值(Ω)0.3530.7711.878耗散系数(mW/℃)666热时间常数(S)202019工作温度(℃)NTC 5D-7NTC 8D-7NTC 10D-7NTC 12D-7NTC 16D-7NTC 22D-7NTC 33D-7NTC 200D-7NTC 3D-9NTC 4D-9NTC 5D-9NTC 6D-9NTC 8D-9NTC 10D-9NTC 12D-9NTC 16D-9NTC 20D-9NTC22D-9NTC 30D-9NTC 33D-9NTC 50D-9NTC 60D-9NTC 80D-9NTC 120D-9NTC 200D-9NTC400D-9NTC2.55D-11NTC 3D-11NTC 4D-11NTC 5D-11NTC 6D-11NTC 8D-11NTC 10D-11NTC12D-11NTC 16D-11NTC 20D-11NTC 22D-11NTC 30D-11NTC 33D-11NTC 50D-11NTC 60D-11NTC 80D-11NTC 1.3D-3NTC 1.5D-13NTC 2.5D-13NTC 3D-13[***********][***********][1**********]002.[***********]335060801.31.520.53 21110.70.60.50.[**************].80.80.80.50.[1**********]21.51.51.51.51.277660.2830.5390.6160.8161.0031.1081.4856.2330.120.190.210.3150.40.4580.6520.8020.8 640.951.0021.1241.2521.5022.013.0155.0079.8520.0950.10.150.1560.240.2550.2750. 4620.470.5120.5630.6670.7341.0211.2151.1560.0620.0730.0880.092[***********][***********][***********][***********][**************][***********][***********][***********][***********][***********]60–55~+200NTC 5D-13NTC 6D-13NTC 7D-13NTC 8D-13NTC 10D-13NTC 12D-13NTC 15D-13NTC 20D-13NTC 30D-13NTC 47D-13NTC120D-13NTC 1.3D-15NTC 1.5D-15NTC 3D-15NTC 5D-15NTC6D-15NTC 7D-15NTC 8D-15NTC 10D-15NTC 12D-9NTC 15D-15NTC 16D-15NTC 20D-15NTC30D-15NTC 47D-15NT 120D-15NTC0.7D-20NTC 1.3D-20NTC 3D-20NTC 5D-20NTC 6D-20NTC 8D-20NTC 10D-20NTC 12D-20NTC 16D-20NTC 0.7D-25NTC 1.5D-25NTC 3D-25NTC 5D-25NTC 8D-25NTC 10D-25NTC 12D-25NTC 16D-25[***********]01.31.[***********]471200.71.[1**********]0.71.5358101216544443332.521.[1**********]443.532.[***********]7660.1250.170.1880.1940.2060.3160.3350.3720.5170.812.1240.0480.0520.0750.1120.155 0.1730.1780.180.250.2680.2760.2880.4380.681.6520.0180.0370.0550.0870.1130.1130 .1620.1950.2120.0140.0270.0440.070.1140.130.1560.16[***********][***********][***********][***********][1**********]235[***********][***********][***********][***********][***********]127126126注：若非特别指出，R25的偏差为±20%。
电子产品的浪涌及启动冲击电流抑制
电子产品的浪涌及启动冲击电流抑制引言随着科技的发展和电子产品的普及，现在越来越多的电子产品进入了我们的生活。
可大家在使用这些产品时，肯定遇到了这样的一些尴尬事情：产品一上电，忽然一声砰响，然后是一股臭味，然后就是产品失效了。
又或者是：产品本来运行得好好的，忽然在某一个雷电之后，产品就一命呜呼了。
当我们遇到这些情况时，也许会感觉到莫名其妙？其实不然，只能说这些产品设计不过关。
那什么样的产品才算是合格的呢？产品分析图1是某一产品的简单示意图。
图1 产品电路的简单示意图当上电后，电源给负载供电；当出现异常时，保险管能够起到保护作用。
表面看起来，该电路设计没有问题，可一旦遇到有较大的浪涌电压(如暴雨天，强雷电)产生时，该电路就暴露出了缺点，会不断地烧保险管，严重时可能导致负载也烧毁。
同时，若负载是一个大的电解电容时，开机的瞬间大电流也会导致电路发生故障。
那么，应该如何解决上面的问题呢？浪涌浪涌也叫突波，是超出正常工作电压的瞬间过电压。
一般具有如下特性：图2 开路电源1.2/50us波形图3 短路电流8/20us波形开路电压1.2/50ms(见图2)以及短路电流8/20ms(见图3)。
通过上述波形不难看出，浪涌具有产生时间短(ms级)、能量大、破坏力强的特点。
在我们普通的家用产品上，浪涌电压的要求一般是差模1kV、共模2kV的标准。
设计浪涌抑制电路为避免产品免受浪涌的袭击，我们需要在产品上设计浪涌印制电路。
最好、也是最直接的办法，就是希望出现浪涌电压时，能够通过某个渠道将其泄放掉，不影响到负载的运行。
我们选择压敏电阻可以达到这一目的。
图4 增加压敏电阻后的产品电路的简单示意图压敏电阻是在一定电流电压范围内电阻值随电压而变的电阻，或者是电阻值对电压敏感的电阻器，简写为VAR。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
压敏电阻的最大特点是当加在它上面的电压低于它的阀值UN时，流过它的电流极小，相当于一个关死的阀门；当电压超过UN时，流过它的电流激增，相当于阀门打开。
NTC,PTC,浪涌电流
NTC电阻串联在交流电路中主要是起“电流保险”作用.压敏电阻并联在交流侧电路中主要是起“限制电压超高”作用.为了避免电子电路中在开机的瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC热敏电阻器,能有效地抑制开机时的浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC 热敏电阻器的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以,在电源回路中使用功率型NTC热敏电阻器,是抑制开机时的浪涌,以保证电子设备免遭破坏的最为简便而有效的措施。
压敏电阻的工作原理:比如一个“标称300V”的压敏电阻在220V的工作中,突然220V上升到310V!这时压敏电阻被击穿,通过很大的电流,熔断了保险丝后,就保护了后面的电路,然后压敏电阻又恢复了原来的状态. 我的故事讲完了.老人家:^_^按照你说的意思是压敏电阻设计时最好是放在保险管后面咯,那样压敏电阻导通时不会对电网有什么危害吗?而保险管一般都是慢断的!是NTC没错.没通电时,NTC的阻值高,一通电霎那,阻值仍高,限制了涌流,随着NTC 有电流流过,温度增加,阻值下降到很低,可以忽略.明白了,但是这样的话,正常工作时,电流小,阻值就小,那么突然来一个浪涌电流,或者电路那段路使得电流增大,那就起不了保护作用了吧,也就是说只能拿来防通电时的浪涌了吗?正常工作后基本就没有浪涌电流了吧?只有浪涌电压.如果真有浪涌电流,例如电源短路了,由于NTC已经导通了,对它也无能为力,只有靠保险丝起作用.记住NTC只是起开机保护的就可以了.试想若电路已经正常上电,NTC已低阻,这时遭遇高压NTC是无能为力的说的不错,在电源正常工作一段时间后,再进行频繁开关机,会对电源造成伤害的,因为这时由于NTC的温度上升,阻值下降,对浪涌的抑制能力已经及其有限了说的对,采用NTC抑制开机浪涌的电源设备,不能够频繁的开关机.需要等NTC冷却,恢复至其冷态阻值后,才能再次开机.要不,安装NTC的意义就没有了.对小功率电源电流小NTC不怎么发热,所以有一定作用.我知道是用NTC电阻．如果用普通电阻+继电器或者可控硅,不知可否?很好,比单纯用NTC电阻强多了,NTC在断电又立即上电时将失去抑制作用.所以频繁开关机,NTC就无效了好东西啊,有创意!哥们.但是可控硅的偏置电路单搞电阻也不行啊,并且估计大功率电源上不行,那样肯定损耗有点大啊PTC是保险作用,NTC是限制浪涌电流.NTC:负温电阻,温度越高,电阻越小,用于串在输入回路中限制开机浪涌电流.正常工作时发热,电阻降低,不影响工作,但是它是消耗能量的,功耗不能忽略.NTC也可用于测温.PTC:正温电阻,串在输入回路中,又称为:自恢复保险丝.过流时发热,电阻增大,与输入等效断开,冷确后电阻降低,可继续工作,不需要更换,常与压敏电阻、TVS同时使用.压敏电阻:类似稳压DIODE的雪崩效应,超过嵌位电压后电流迅速增大,但不会短路,这点与放电管不同.PTC用途很多,如彩电的消磁电路,电冰箱压缩机的启动电路等.过温保护有时也用PTC串在回路中PTC,NTC都可能用到,但PTC是相当于保险丝作用的,NTC是限制开机电流用的.受教谢谢前辈们.用压敏电阻(突波吸收器)NTC(负温度系数)即温度变高阻值变小,(PTC)热敏电阻(正温度系数)则相反,两个作用截然不同,NTC串联于L线上,而PTC并联于L,N线上,NTC的作用起到一个缓冲作用,即开机瞬冲击电流很大,所以串一个NTC可以降低开机瞬间冲击电流,(在电路上串一电阻也可得此效果,但电阻上有一定损耗,造成效率低)它工作情况如下:刚开机瞬间,由于常温,那么阻抗大,此时相当于在电路上串一电阻,当电路工作,电流流过NTC,温度升高,阻抗变小,此时相当于短路,即开机可以抑制瞬间电流,而正常工作时又可损耗小(几乎零损耗).不能当保险丝看等,要想炸掉NTC,恐怕PCB也全黑了.PTC是一高压抑制作用,也可叫防雷管,说到防雷管也许大家就不陌生了,标准电压AV2500V,工作原理相似于稳压管,也就是两脚电压达到击穿电压时,两脚相当于短路,电流可达十几A到上百A 不等,而工作电压也取决于取值.7D471K/271K.还有一种放电压管200,高压可达AC4000V.但大家可能会想到,雷电打在输入端,那么在输入线接PTC怎么于起到防雷作用呢?这个如果要解释,那么我又得说好多了,所以这个问题其它网友回答吧如果电源炸压敏电阻,可能是那些情况引起的呢?还有电路设计时如何选择压敏电阻呢?问一下,SCK057热敏电阻稳定电流是多大!我串在220AC中电流在1A时就开始发烫,到3A已经烫得不得了!! 现在220AC电路上有个好10A得该怎么办呀??请问热敏电阻放在零线上可以吗,是不是一定要放在火线上啊?对于2PIN的线来说,交流输入其实哪条都一样了哦,那对于3PIN的来说还是有要求的吧,还有,有没有安规要求啊,比如,在热敏电阻的两脚之间有没有不能走铜的距离要求,其本体有没有要架高的要求?谢谢!东西是死的,人是活的,理解它的工作原理,明白自己的需要,灵活运用才是关键有哪位XD帮忙解释下PTC的工作原理啊,小弟先谢谢了!你可以看看书籍《开关电源设计技术与应用实例》,上面有很清楚的介绍.开关电源,热敏电阻的选取原则是什么?在满足稳态电流的情况下,在温度在25摄氏度的条件下测到的电阻值应为:R>=1.414*E/ImE:输入电压Im:浪涌电流,其提到,一般在开关电源中,浪涌电流为稳态电流的100倍.NTC 是负温度系数的电阻:温度升高时阻值减小,温度降低时阻值增大.一般开关电源都有一个比较大容量的滤波电容，这个电容在未未通电时候两端电压几乎为零，当你将插头插入220V电源插座时候，如果没有NTC，瞬间相当于让220V电压通过电容短路，这样可以看出插座孔里面打出火花，即使有NTC也会有比较小的火花，伴随啪啪声，我实测过许多开关电源串联的NTC常温下电阻为5-10欧姆左右，有了NTC负温电阻，插上电源瞬间，电路中电路巨大，NTC大量发热，电阻迅速下降到0欧姆左右，但下降过程中电容两端电压越来越高，最后稳定，电流变得非常小，如果开关电源待机状态，一个比较优质的开关电源待机电流会有最开始的10A下降到1-5毫安，正常工作时候，视功率而定，大概220W，电流为1A左右。
NTC热敏电阻功率型系列简介和技术参数
NTC热敏电阻功率型系列简介、应用范围及特点1.产品简介为了避免电子电路中在开机的瞬间产生的浪涌电流，在电源电路中串接一个功率型NTC 热敏电阻器，能有效地抑制开机时的浪涌电流，并且在完成抑制浪涌电流作用以后，由于通过其电流的持续作用，功率型NTC热敏电阻器的电阻值将下降到非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响，所以，在电源回路中使用功率型NTC 热敏电阻器，是抑制开机时的浪涌，以保证电子设备免遭破坏的最为简便而有效的措施。
2.应用范围适用于转换电源、开关电源、UPS电源、各类电加热器、电子节能灯、电子镇流器、各种电子装置电源电路的保护以及彩色显示像管、白炽灯及其它照明灯具的灯丝保护。
3.特点：·体积小，功率大，抑制浪涌电流能力强·反应速度快·材料常数（B值）大，残余电阻小·寿命长，可靠性高·系列全，工作范围宽1. 电阻器的最大工作电流〉实际电源回路的工作电流2. 功率型电阻器的标称电阻值R≥1.414*E/Im式中 E为线路电压 Im为浪涌电流对于转换电源，逆变电源，开关电源，UPS电源， Im=100倍工作电流对于灯丝，加热器等回路 Im=30倍工作电流3. B值越大，残余电阻越小，工作时温升越小4. 一般说，时间常数与耗散系数的乘积越大，则表示电阻器的热容量越大，电阻器抑制浪涌电流的能力也越强。
零功率电阻值RT（Ω）RT指在规定温度T 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
电阻值和温度变化的关系式为：RT = RN expB(1/T – 1/TN)RT ：在温度T （K ）时的NTC 热敏电阻阻值。
RN ：在额定温度TN （K ）时的NTC 热敏电阻阻值。
T ：规定温度（K ）。
B ：NTC 热敏电阻的材料常数，又叫热敏指数。
exp ：以自然数e 为底的指数（e = 2.71828 …）。
NTC热敏电阻功率型系列简介和技术参数
NTC热敏电阻功率型系列简介、应用范围及特点1.产品简介为了避免电子电路中在开机的瞬间产生的浪涌电流，在电源电路中串接一个功率型NTC 热敏电阻器，能有效地抑制开机时的浪涌电流，并且在完成抑制浪涌电流作用以后，由于通过其电流的持续作用，功率型NTC热敏电阻器的电阻值将下降到非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响，所以，在电源回路中使用功率型NTC 热敏电阻器，是抑制开机时的浪涌，以保证电子设备免遭破坏的最为简便而有效的措施。
2.应用范围适用于转换电源、开关电源、UPS电源、各类电加热器、电子节能灯、电子镇流器、各种电子装置电源电路的保护以及彩色显示像管、白炽灯及其它照明灯具的灯丝保护。
3.特点：·体积小，功率大，抑制浪涌电流能力强·反应速度快·材料常数（B值）大，残余电阻小·寿命长，可靠性高·系列全，工作范围宽1. 电阻器的最大工作电流〉实际电源回路的工作电流2. 功率型电阻器的标称电阻值R≥1.414*E/Im式中 E为线路电压 Im为浪涌电流对于转换电源，逆变电源，开关电源，UPS电源， Im=100倍工作电流对于灯丝，加热器等回路 Im=30倍工作电流3. B值越大，残余电阻越小，工作时温升越小4. 一般说，时间常数与耗散系数的乘积越大，则表示电阻器的热容量越大，电阻器抑制浪涌电流的能力也越强。
零功率电阻值 RT（Ω）RT指在规定温度 T 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
电阻值和温度变化的关系式为：RT = RN expB(1/T – 1/TN)RT ：在温度 T （ K ）时的 NTC 热敏电阻阻值。
RN ：在额定温度 TN （ K ）时的 NTC 热敏电阻阻值。
T ：规定温度（ K ）。
B ： NTC 热敏电阻的材料常数，又叫热敏指数。
exp ：以自然数 e 为底的指数（e = 2.71828 …）。

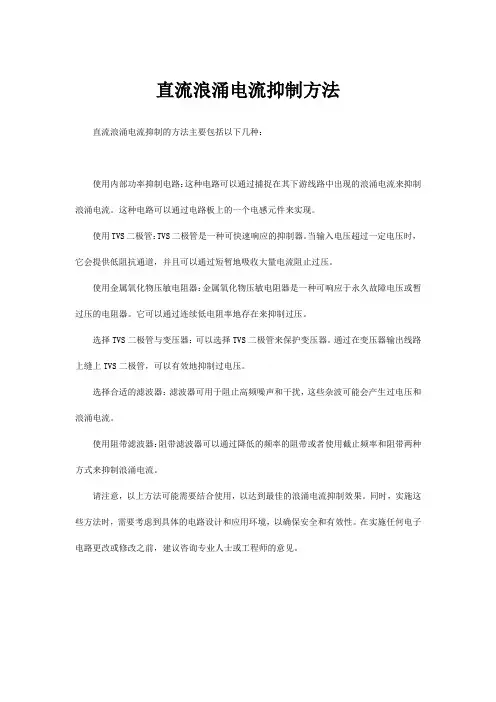

直流浪涌电流抑制方法
直流浪涌电流抑制方法
直流浪涌电流抑制的方法主要包括以下几种：
使用内部功率抑制电路：这种电路可以通过捕捉在其下游线路中出现的浪涌电流来抑制浪涌电流。
这种电路可以通过电路板上的一个电感元件来实现。
使用TVS二极管：TVS二极管是一种可快速响应的抑制器。
当输入电压超过一定电压时，它会提供低阻抗通道，并且可以通过短暂地吸收大量电流阻止过压。
使用金属氧化物压敏电阻器：金属氧化物压敏电阻器是一种可响应于永久故障电压或暂过压的电阻器。
它可以通过连续低电阻率地存在来抑制过压。
选择TVS二极管与变压器：可以选择TVS二极管来保护变压器。
通过在变压器输出线路上缝上TVS二极管，可以有效地抑制过电压。
选择合适的滤波器：滤波器可用于阻止高频噪声和干扰，这些杂波可能会产生过电压和浪涌电流。
使用阻带滤波器：阻带滤波器可以通过降低的频率的阻带或者使用截止频率和阻带两种方式来抑制浪涌电流。
请注意，以上方法可能需要结合使用，以达到最佳的浪涌电流抑制效果。
同时，实施这些方法时，需要考虑到具体的电路设计和应用环境，以确保安全和有效性。
在实施任何电子电路更改或修改之前，建议咨询专业人士或工程师的意见。
NTC热敏电阻功率型系列简介及技术参数.doc
NTC 热敏电阻功率型系列简介、应用范围及特点1.产品简介为了避免电子电路中在开机的瞬间产生的浪涌电流，在电源电路中串接一个功率型NTC 热敏电阻器，能有效地抑制开机时的浪涌电流，并且在完成抑制浪涌电流作用以后，由于通过其电流的持续作用，功率型NTC 热敏电阻器的电阻值将下降到非常小的程度，它消耗的功率可以忽略不计，不会对正常的工作电流造成影响，所以，在电源回路中使用功率型NTC 热敏电阻器，是抑制开机时的浪涌，以保证电子设备免遭破坏的最为简便而有效的措施。
2.应用范围适用于转换电源、开关电源、 UPS 电源、各类电加热器、电子节能灯、电子镇流器、各种电子装置电源电路的保护以及彩色显示像管、白炽灯及其它照明灯具的灯丝保护。
3.特点：·体积小，功率大，抑制浪涌电流能力强·反应速度快·材料常数（ B 值）大，残余电阻小·寿命长，可靠性高·系列全，工作范围宽1.电阻器的最大工作电流〉实际电源回路的工作电流2.功率型电阻器的标称电阻值R≥1.414*E/Im式中 E 为线路电压Im 为浪涌电流对于转换电源，逆变电源，开关电源，UPS电源， Im=100 倍工作电流对于灯丝，加热器等回路Im=30 倍工作电流3.B 值越大，残余电阻越小，工作时温升越小4.一般说，时间常数与耗散系数的乘积越大，则表示电阻器的热容量越大，电阻器抑制浪涌电流的能力也越强。
零功率电阻值RT（Ω）RT 指在定温度 T ，采用引起阻化相于的量差来可以忽略不的量功率得的阻。
阻和温度化的关系式：RT = RN expB(1/T–1/TN)RT ：在温度 T （ K ）的 NTC 敏阻阻。
RN ：在定温度TN （ K ）的NTC 敏阻阻。
T ：定温度（K ）。
B ： NTC 敏阻的材料常数，又叫敏指数。
exp ：以自然数 e 底的指数（ e = 2.71828 ）⋯。
关系式是公式，只在定温度TN 或定阻阻RN 的有限范内才具有一定的精确度，因材料常数 B 本身也是温度 T 的函数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浪涌抑制电阻阻值及功率的选择大功率电源，输入浪涌抑制电路一般都选择功率电阻+继电器的方式,电阻给电容充电后利用继电器短路电阻,那么电阻阻值及功率如何根据后级电流来选今天有套系统本来准备发货的,包装前上电试验一下,结果没工作,拆开看电阻已经炸裂了,换电阻再试验又没有问题,郁闷了,电阻的阻值及功率如何计greendot查看完整内容这个问题可以用仿真来探究一下，R=1K ，C=1000μF，Vac=220Vrms电压和电流波形如下：头0.5秒的：0-2秒内，平均功率15.2W，能量30.4J 0-5 ，6.94W，34.7J0-10，3.55W，35.5J0-20，1.78W，35.6J至于电阻选多大功率，由王版决定。
•回复楼主••1楼•1155050•| 本网技工 (180) | 发消息 | 查看最佳答案•2011-09-26 13:43这个电阻换成压敏电阻是不是合适点？•回复1楼••2楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-26 15:044KW,这个功率等级好象没有压敏电阻吧.•回复2楼••3楼•晶纲禅诗•| 副总工程师 (7208) | 发消息 | 查看最佳答案•2011-09-26 23:44这方面王工还是缺少经验一般这个功率电阻要选“特殊”的规格品种，但似乎国内并不好找，要选耐冲击型的，有点类似“延迟保险丝”的特性。
买不到时，可选高电阻率、大截面积的电阻丝自己绕制。
实在无奈时，可以增大功率电阻的阻值与功率，并延长继电器的吸合等待时间来改善。
•回复3楼••4楼•1155050•| 本网技工 (180) | 发消息 | 查看最佳答案•2011-09-27 08:12分析的到位，大虾级别•回复4楼••5楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-27 08:25耐冲击的,我们常用的应该是线绕电阻吧?如果用电阻丝自己绕,批产这玩意也不好弄啊,我现在就是不知道应该如何选择这个功率电阻的阻值与功率.•回复5楼••6楼•3608727•| 工程师 (513) | 发消息 | 查看最佳答案•2011-09-27 10:03现在用在这个地方的电阻有很多厂家在做不是简单的线绕电阻具体材质名字我忘了一般要看功率的阻值和功率大小选择要根据你前面的保险丝以及电阻的最大冲击电流来选择的电阻的规格书上都有讲到的•回复6楼••7楼•xiaodeping•| 本网技工 (102) | 发消息 | 查看最佳答案•2011-09-27 11:37用热敏阻吧，不知道你这是多大电流和最大承受浪涌电流是多大。
•回复7楼••8楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-27 12:49最少4KW功率等级,有这样的热敏电阻?输入单相220V,波动15%.•回复8楼••9楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-27 12:51哪种电阻?我就用过两种,一是线绕二是水泥,但最大问题是如何根据输入滤波电容的容值选择合适的功率.•回复9楼••18楼•jafck•| 工程师 (818) | 发消息 | 查看最佳答案•2011-09-27 20:22发电机功率测试柜底部就是一条条类似热得快一样U形电阻条。
一根2KW，共5根。
•回复18楼••10楼•greendot•| 高级工程师 (4635) | 发消息 | 查看最佳答案•2011-09-27 12:51王版看看这个有用否Vishay -WW Resistor AC series.pdf•回复10楼••11楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-27 13:00谢谢了,我看看.•回复11楼••12楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-27 13:18感觉有点问题啊,假设我要耐压500V的(单相输入这个电压不算高吧)阻值选1K(给两个470UF电容充电),功率要250W?对吗?•回复12楼••13楼•greendot•| 高级工程师 (4635) | 发消息 | 查看最佳答案•2011-09-27 15:12不是的，例如AC01系列的1W电阻，如果占空比很小，脉冲很短，可以承受几百瓦的脉冲功率。
其实这资料对您的问题帮助不大，当做一般的认识吧。
•回复13楼••15楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-27 16:49不明白他那个电压计算是啥意思,脉冲时间与承受功率的关系应该是后面的图表中的曲线,我还没看,晚上再细看.•回复15楼••17楼•greendot•| 高级工程师 (4635) | 发消息 | 查看最佳答案•2011-09-27 19:27这个问题可以用仿真来探究一下，R=1K ，C=1000μF，Vac=220Vrms电压和电流波形如下：头0.5秒的：0-2秒内，平均功率15.2W，能量30.4J 0-5 ，6.94W，34.7J0-10，3.55W，35.5J0-20，1.78W，35.6J至于电阻选多大功率，由王版决定。
•回复17楼••19楼•greendot•| 高级工程师 (4635) | 发消息 | 查看最佳答案•2011-09-27 20:52忘了上瞬时功率图•回复19楼••31楼•greendot•| 高级工程师 (4635) | 发消息 | 查看最佳答案•2011-09-27 23:09又忘了说，所有提到的功率，是指电阻上的功耗而言。
•回复31楼••25楼•gaohq•| 工程师 (1155) | 发消息 | 查看最佳答案•2011-09-27 21:35是说继电器延时时间越长，电阻的功率就可以越小点？•回复25楼••32楼•greendot•| 高级工程师 (4635) | 发消息 | 查看最佳答案•2011-09-27 23:36不是这个意思，例如，如果2秒后，电阻温度已达到限值，那么耐受功率Pr就一定要大于15.2W，当然有可能只需0.5秒，温度已到极限，这时Pr就要大于30W了。
•回复32楼••34楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-28 08:12问题的关键就在于,怎么确定在多少时间内,电阻的温度已经达到了极限值?好象大多数厂家的电阻资料上都没有.•回复34楼••35楼•晶纲禅诗•| 副总工程师 (7208) | 发消息 | 查看最佳答案•2011-09-28 09:59在greendot老师理论指导下，再结合动手试试，拆下烧毁的电阻，看看其电阻丝的直径.....再.....王工您肯定能搞定的。
•回复35楼••36楼•greendot•| 高级工程师 (4635) | 发消息 | 查看最佳答案•2011-09-28 14:33那只是概念上的，实际上有点复杂，说不清楚。
不过一般功率电阻还有个耐受短时间过载的能力，如5秒内10倍额定功率，datasheet通常会给出，可以参考这个参数选择功率。
（这过载指标实际是针对电阻值的变化而言的）您的例子里，似乎5W电阻就可以？原本烧鸡的是用几W的？•回复36楼••37楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-28 16:26我的是3个470UF电容并联,采用的是3个5W-150欧姆的金属膜电阻,问题是我查了厂家的资料,根本没有短时间过载能力的曲线及描述.还有就是他不是每次都坏或者说经常坏,是偶尔.我准备换同等功率的线绕电阻.还有,咱能不能把"您"字下面那部分去掉?(这次没犯错误吧)•回复37楼••38楼•greendot•| 高级工程师 (4635) | 发消息 | 查看最佳答案•2011-09-28 17:48呵呵，你好！10楼的资料不是有了吗？在p.9。
只是不知测试条件是怎样的，要看那IEC标准。
金属膜电阻在过载方面应该比线绕的稍差。
•回复38楼••39楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-28 18:34恩，由于我采用的电阻是安徽昌盛的，我先查的他们的资料。
他们的资料给的信息太少。
线绕电阻过载能力强，因此先更换为线绕电阻发货了（样机，为了参展）。
•回复39楼••40楼•晶纲禅诗•| 副总工程师 (7208) | 发消息 | 查看最佳答案•2011-09-28 21:07我拆了一台电源，他们在这里用的是PTC（不是NTC也不是电阻），奇怪吧？[本帖最后由晶纲禅诗于 2011-09-29 21:34 编辑] •回复40楼••41楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-28 21:19倒数10PTC?这个好像也可以啊，越热阻值越大，抗冲击能力强，可问题是这东西不是冷态下阻值很小吗？那能起到抑制浪涌电流的作用吗？•回复41楼••42楼•晶纲禅诗•| 副总工程师 (7208) | 发消息 | 查看最佳答案•2011-09-28 21:47倒数9明天我把型号记下来白天就告诉您，并拍个照片不过得晚上才能发上来。
•回复42楼••43楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-28 21:54倒数8PTC我这里用过，用作放电负载，它不是开始电阻比较小，温度上去后电阻比较大吗？从原理上来说，开始应该是冲击电流最大的时候，电阻反而小，能起到抑制浪涌的作用吗？•回复43楼••45楼•晶纲禅诗•| 副总工程师 (7208) | 发消息 | 查看最佳答案•2011-09-28 21:59倒数6详细原理我暂时也不太清楚我现在推测这PTC肯定是有初始阻值的，瞎猜的。
[本帖最后由晶纲禅诗于 2011-09-29 21:35 编辑]•回复45楼••46楼•YTDFWANGWEI•| 总工程师 (12447) | 发消息 | 查看最佳答案•2011-09-28 22:12倒数5是的PTC有个初始值。
估计就是根据浪涌电流计算需要的PTC初始值，这东西抗冲击能力比一般电阻可强多了吧，呵呵。
•回复46楼••48楼•晶纲禅诗•| 副总工程师 (7208) | 发消息 | 查看最佳答案•2011-09-29 21:31倒数3王工：给您2个实物图片，第1种是3个NTC串联后再串PTC，第2种是单个NTC，遗憾的是PTC与第2种NTC上都无型号的，但我测试了PTC在摄氏29度的阻值是17.6欧，第2种是单个NTC是93.3欧。
