探析制动钳PV 对制动踏板感觉的影响
基于主客观综合赋权法的制动踏板感觉评价
2021年（第43卷）第5期汽车工程Automotive Engineering2021（Vol.43）No.5 doi：10.19562/j.chinasae.qcgc.2021.05.008基于主客观综合赋权法的制动踏板感觉评价*朱冰1，靳万里1，李论2，赵健1，陈志成1，张伊晗1，李伟男2（1.吉林大学，汽车仿真与控制国家重点实验室，长春130022；2.中国第一汽车集团有限公司，长春130013）［摘要］制动踏板感觉直接影响到制动安全性和驾驶舒适性，为准确可靠地描述汽车的制动踏板感觉，本文中提出了一种基于主客观综合赋权法的制动踏板感觉评价方法。
首先通过实车试验获得各项评价指标的主观评分和客观测试数据；接着构建制动踏板感觉分层结构模型，并基于三角模糊层次分析法得到主观权重，基于熵值法得到客观权重，之后基于主客观综合赋权法得到综合权重；最后引用模糊综合评价理论得到试验车踏板感觉评价得分与隶属度等级，并与制动感觉指数评价方法对比来验证评价结果的有效性。
结果表明：本文中提出的基于主客观综合赋权法的制动踏板感觉评价体系确立了统一的试验工况和主观评分标准，可以把主观评分和客观数据有机结合，实现无量纲标准化的制动踏板感觉评价结果表达。
关键词：车辆工程；制动踏板感觉评价；主客观综合赋权；三角模糊层次分析法；熵值法Evaluation of Brake Pedal Feeling Based on Subjective and ObjectiveComprehensive Weighting MethodZhu Bing1，Jin Wanli1，Li Lun2，Zhao Jian1，Chen Zhicheng1，Zhang Yihan1&Li Weinan21.Jilin University，State Key Laboratory of Automotive Simulation and Control，Changchun130022；2.Institute of China FAW Group Co.，Ltd.，Changchun130013［Abstract］The brake pedal feeling directly affects braking safety and driving comfort.In order to accurately and reliably describe the brake pedal feeling of the vehicle，this paper proposes a brake pedal feel evaluation meth⁃od based on the subjective and objective comprehensive weighting method.Firstly，the subjective scores and objec⁃tive test data of each evaluation index are obtained through real⁃vehicle experiments.Then，the hierarchical struc⁃ture model of brake pedal feeling is built，and the subjective weight is obtained based on the triangular fuzzy analyt⁃ic hierarchy process，the objective weight is obtained based on the entropy method，and the comprehensive weight is obtained based on the subjective and objective comprehensive weighting method.Finally，the fuzzy comprehen⁃sive evaluation theory is used to obtain the pedal feeling evaluation score and the membership grade of the test car，and the effectiveness of the evaluation results is verified by comparing with the brake feeling index evaluation meth⁃od.The results show that the brake pedal feeling evaluation system based on the subjective and objective comprehen⁃sive weighting method proposed in this paper establishes a unified test condition and subjective scoring standard，which integrates subjective scoring and objective data to achieve a dimensionless and standardized expression of brake pedal feeling evaluation results.Keywords：vehicle engineering；evaluation of brake pedal feeling；subjective and objective compre⁃hensive weighting approach；triangular fuzzy analytic hierarchy process；entropy meth⁃od*国家重点研发计划（2018YFB0105103）、国家自然科学基金（51775235）、吉林省发改委科学技术项目（2019C036-6）和吉林大学研究生创新基金项目（101832020CX130）资助。
基于踏板感觉的制动踏板模拟机构分析与设计
基于踏板感觉的制动踏板模拟机构分析与设计陈燎;刘庆勃;盘朝奉;陈龙【摘要】为了使驾驶员获得良好的踏板感觉，通过分析影响踏板感觉的主要因素，并依据制动感觉评价指数中相关参数，设定了理想状态下踏板力、踏板行程与制动减速度三者间的相互关系。
提出了一种用于电液复合制动系统的踏板模拟机构，建立了模拟机构的数学模型，分析了其中弹簧刚度和活塞面积等对踏板力与行程间关系的影响。
根据理想的踏板力与行程的关系，结合样车制动系统，设计踏板模拟机构具体参数值。
搭建踏板模拟机构AMEsim模型，进行仿真分析。
结果表明：该踏板模拟机构在相同踏板力下得到的行程与理想行程相对差值控制在10%以内，可认为该机构能够反馈良好的踏板感觉。
通过对所提出踏板模拟机构建模与仿真分析，为设计可反馈良好制动感觉的踏板模拟机构提供了设计依据。
%In order to guarantee that the driver could acquire good pedal feeling and the ideal rela-tionship of pedal force, pedal stroke and braking deceleration was obtained by analyzing the factors that affect driver's braking feel according braking feel index valuation. A new structure of brake ped-al simulator was proposed and the mathematical model was established for analyzing the relationship of pedal simulator's parameters and the pedal feeling valuation. According to the vehicle's brake structure parameters, the spring stiffness and piston area of the simulator was matched and designed. The dynamic model of brake pedal simulator mechanism was established by AMESim software. The result of simulation shows that the proportional error between simulation and ideal pedal stroke at the same pedal force can be controlled by less than 10%which could be regarded as havingideal braking feel to the driver. This theory could be used to design pedal simulator mechanism of electro-hydrau-lic braking system with a good braking feel.【期刊名称】《广西大学学报（自然科学版）》【年(卷),期】2014(000)002【总页数】7页(P308-314)【关键词】电液复合制动;踏板模拟机构;踏板感觉;制动感觉指数;踏板力;踏板行程【作者】陈燎;刘庆勃;盘朝奉;陈龙【作者单位】江苏大学汽车与交通工程学院，江苏镇江 212013;江苏大学汽车与交通工程学院，江苏镇江 212013;江苏大学汽车与交通工程学院，江苏镇江212013; 江苏大学汽车工程研究院，江苏镇江 212013;江苏大学汽车与交通工程学院，江苏镇江 212013; 江苏大学汽车工程研究院，江苏镇江 212013【正文语种】中文【中图分类】U463.520 引言新能源汽车尤其是油电混合动力汽车(HEV)与纯电动汽车(EV)发展迅速，且HEV、EV等有电机参与驱动的车辆，具有进行再生制动的条件［1-2］。
基于CarSim制动系统踏板感觉仿真分析
基于CarSim制动系统踏板感觉仿真分析刘德柱;赵唐雷;刘艳华;王海【摘要】文章针对某车型基于CarSim制动系统踏板感觉分析,并与客观试验进行对比分析,从而验证仿真模型的正确性.制动性能在整车主观评价以及调校过程中占据重要地位.首先整车制动性能大致分为两大模块,第一,整车制动系统匹配计算,并且需要满足法规项要求;第二,基于CarSim制动系统踏板感觉仿真分析.快速直观地在后处理曲线中观察到这一变动对整车制动性能的影响,从而达到降低紧急制动距离的目的,并且在零投入的情况下,进行制动系统参数调整,大大缩短了制动系统匹配的周期.【期刊名称】《汽车实用技术》【年(卷),期】2019(000)009【总页数】4页(P142-145)【关键词】CarSim;踏板感觉;建模仿真;试验对比【作者】刘德柱;赵唐雷;刘艳华;王海【作者单位】华晨汽车工程研究院,辽宁沈阳 110141;华晨汽车工程研究院,辽宁沈阳 110141;华晨汽车工程研究院,辽宁沈阳 110141;华晨汽车工程研究院,辽宁沈阳 110141【正文语种】中文【中图分类】U463与许多面向结构建模的动力学软件如MSC.ADAMS、Altair.MotionView不同，CarSim具有面向参数建模的特点。
因此，建立模型不需要定义各部件具体的结构形式（如悬架布置形式、弹簧长度以及安装角度等），而只需要定义各部件所体现性能的相关参数（比如悬架的K&C特性、弹簧的刚度曲线等）。
这样使用者就能够剥离结构而直接以各部件性能参数为导向分析车辆性能，这对于指导底盘的开发及改进有重大意义。
使用者可以在设计阶段借助CarSim探求各个部件的理想性能，把握大的方向，然后经过层层细化，对各零部件的设计提出具体的要求。
本文为了支持整车性能调校，缩短调校周期，因此利用计算机建模仿真，即基于CarSim搭建制动系统仿真模型，并与客观试验对比验证仿真模型的正确性，支持主观整车性能评价。
技能认证制动钳工知识考试(习题卷26)
技能认证制动钳工知识考试(习题卷26)第1部分：单项选择题，共52题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]BPCP是（ ）控制部分A)均衡风缸B)列车管C)总风答案:B解析:2.[单选题]当单阀手柄侧压时，（）控制13#管充风，对DBTV进行控制，通过16CP排空16#管内的压力，实现机车单缓。
A)13CP控制模块B)DBTV控制模块C)20CP控制模块答案:A解析:3.[单选题]列车运行速度降低，机车黏着力和黏着系数的变化是（ ）A)降低B)不变C)增大答案:C解析:4.[单选题]在施加空气制动的同时触发了惩罚制动，BCV将使列车管追加减压（）KPa左右。
A)50B)80C)100答案:B解析:5.[单选题]滚动轴承的代号，右起第一、二位数字乘以( )表示轴承内径。
A)10B)6C)5D)4答案:C解析:6.[单选题]JKG-1C型干燥塔电控器的一个工作周期为( )S。
A)180B)360C)480D)5407.[单选题]将CCBⅡ制动机自动手柄直接移至全制位，均衡风缸（定压500kPa）在（ ）S内，减压至360kPa。
A)3～４B)5～７C)6～８D)２～３答案:B解析:8.[单选题]研磨平板主要用来研磨( )。
A)外圆柱面B)内圆柱面C)平面D)圆柱孔答案:C解析:9.[单选题]安全阀由盖形螺母、( )、阀芯、阀杆、弹簧、调整螺母等组成。
A)阀体B)作用杆C)递动杆D)夹心阀答案:A解析:10.[单选题]国家标准规定标准公差为( )等级。
A)18个B)20个C)24个D)16个答案:B解析:11.[单选题]制动室组装间的落尘量不大于（ ）。
A)60mg/m2B)80mg/m2C)90mg/m2D)100mg/m2答案:B解析:12.[单选题]一般工厂常采用面品研磨膏，使用时加( )稀释。
A)汽油B)机油C)煤油D)柴油答案:B解析:C)420-450kPaD)300kPa答案:B解析:14.[单选题]铁路货车制动装置检修以( )为主，逐步扩大换件修、专业化集中修的范围。
乘用车制动系统踏板感优化分析
乘用车制动系统踏板感优化分析摘要：文章介绍了乘用车踏板感曲线的的定义，同时分析了制动踏板感的影响因素。
结合某车型的制动踏板感问题，对其踏板感差的原因做了分析，并针对性的对制动钳的刚性和需液量做了优化，优化后对整车踏板感进行测试，实车测试结果表明，制动踏板感软的问题得到明显提升。
关键词：踏板感曲线，踏板感，制动钳刚性，需液量引言随着汽车行业的发展，国内的汽车产量不断提升，人们对汽车的驾驶要求也越来越高，不仅需要有更短的制动距离，对制动系统的踏板感的舒适性能也提出了更高的要求[1]。
目前很多品牌开发的车型由于踏板感表现较差而不被用户认可，汽车销量也会受很大影响。
踏板感主要表现为制动踏板硬、制动踏板软以及制动突兀给驾驶员带来很差的驾驶体验。
1 制动踏板感曲线驾驶员踩制动踏板，随着踏板行程的增加，踏板反馈给驾驶员踏板力，同时驾驶员会感受到一定的车辆制动减速度，听觉上的制动噪音以及视觉上的车辆减速度等诸多因素，共同构成了完整的制动感觉[2]。
制动感觉是驾驶员制动时身体感官上的一种感受；制动踏板感觉侧重于制动踏板给驾驶员右脚的反馈的力的作用，通常用踏板力与减速度的关系曲线，及踏板位移与减速度的关系曲线来表述，俗称踏板感曲线。
具体如图1、图2所示。
图1 踏板力与减速度关系曲线图2 踏板行程与减速度关系曲线2 踏板感影响因素分析2.1影响制动踏板感的主要参数有[3]：助力器拐点、始动力和跳跃值、助力比、系统空行程及变形量、制动系统效能、缸径等。
1）拐点：助力拐点的输入-输出力值与助力器的真空度相关，从真空助力器助力特性曲线可以看出，真空度越高，助力效果越好。
2）始动力和跳跃值：通过提高真空助力器的助力比可以降低相同制动减速度下的踏板力，优化制动踏板感，但是当助力器膜片尺寸确定后，助力比越高，拐点压力越低，影响重度制动时的助力效果，进而影响重度制动时的制动踏板感。
3）助力比：助力比直接影响到达到一定的减速度时所需的踏板力，助力比越高，拐点压力越低，当制动时达到拐点压力会感觉到“踏板硬”4）系统空行程及变形量的影响：系统空行程包括制动踏板与助力器的配合间隙、主缸建压空行程以及制动摩擦片与制动盘之间的间隙；系统变形包括制动踏板的变形，踏板固定前围板在受力情况下的变形、助力器本身的变形量、制动软管在压力情况下的膨胀量、制动钳的刚度。
某车型制动踏板感觉性能优化

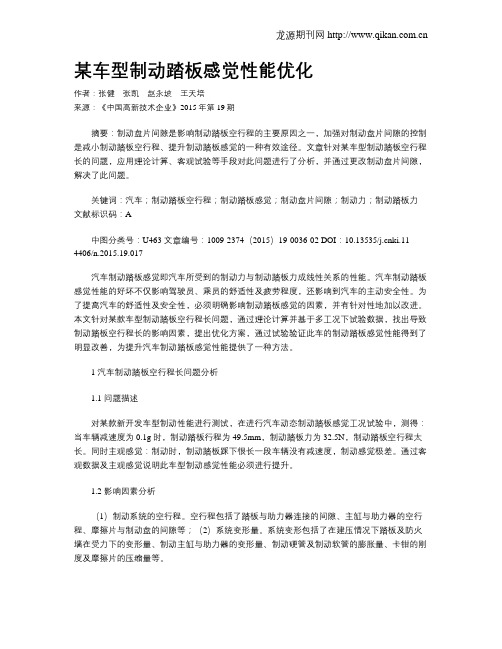

某车型制动踏板感觉性能优化作者：张健张凯赵永坡王天培来源：《中国高新技术企业》2015年第19期摘要：制动盘片间隙是影响制动踏板空行程的主要原因之一，加强对制动盘片间隙的控制是减小制动踏板空行程、提升制动踏板感觉的一种有效途径。
