CAD文件中绘制表格怎么做

CAD文件中绘制表格怎么做

设计者在绘制CAD图纸文件时,也会绘制表格注释,那么怎么绘制CAD表格呢?

在CAD文件中绘制表格对于一些CAD设计人员来说是很重要的,有些CAD图纸是

很有必要插入表格进行注释的,迅捷CAD编辑器一款容易绘制表格的CAD编辑器,

小编比较推荐这款软件给大家使用,我们来看看怎么使用。

1.首先在浏览器上下载迅捷CAD编辑器软件,点击打开。

2.点击软件界面上的文件—选择打开,将CAD文件添加到CAD软件中。

3.打开CAD文件之后,需要点击软件界面的“编辑器”选项,然后选择里面的“标签”按钮,

并在图中画出表格位置,就会弹出新标签对话框,弹出新标签对话框后,在对话框中输入表

格行数和列数。

4.设置完成之后,点击“OK”,进入表格编辑窗口。

5.在窗口中可以对表格进行调整,并输入表格内容,表格编辑好之后点击“OK”。可以设置文

字的颜色大小。

6.那么在CAD图中就制作好一个表格了,需要修改表格时,可以直接双击表格,打开表格

编辑窗口。

这款CAD编辑器软件在CAD文件中绘制表格还是很简单的,有需要的可以下载使用哦。

记得按照以上的步骤操作。

合集下载

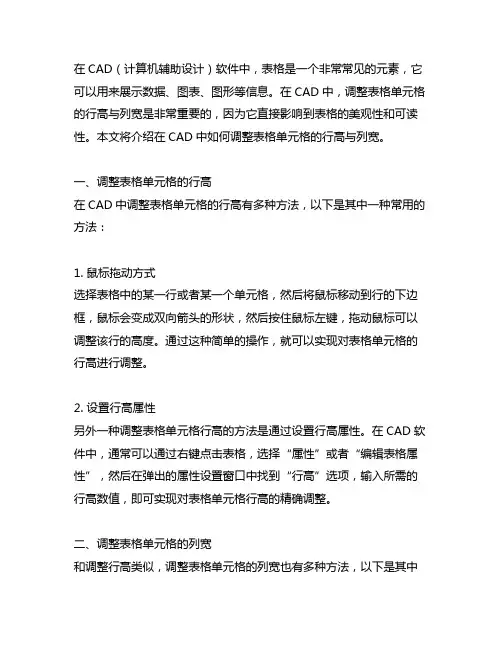

cad中表格单元格的行高与列宽的调整方法

cad中表格单元格的行高与列宽的调整方法

在CAD(计算机辅助设计)软件中,表格是一个非常常见的元素,它可以用来展示数据、图表、图形等信息。在CAD中,调整表格单元格的行高与列宽是非常重要的,因为它直接影响到表格的美观性和可读性。本文将介绍在CAD中如何调整表格单元格的行高与列宽。

一、调整表格单元格的行高

在CAD中调整表格单元格的行高有多种方法,以下是其中一种常用的方法:

1. 鼠标拖动方式

选择表格中的某一行或者某一个单元格,然后将鼠标移动到行的下边框,鼠标会变成双向箭头的形状,然后按住鼠标左键,拖动鼠标可以调整该行的高度。通过这种简单的操作,就可以实现对表格单元格的行高进行调整。

2. 设置行高属性

另外一种调整表格单元格行高的方法是通过设置行高属性。在CAD软件中,通常可以通过右键点击表格,选择“属性”或者“编辑表格属性”,然后在弹出的属性设置窗口中找到“行高”选项,输入所需的行高数值,即可实现对表格单元格行高的精确调整。

二、调整表格单元格的列宽

和调整行高类似,调整表格单元格的列宽也有多种方法,以下是其中一种常用的方法:

1. 鼠标拖动方式

选择表格中的某一列或者某一个单元格,然后将鼠标移动到列的右边框,鼠标会变成双向箭头的形状,然后按住鼠标左键,拖动鼠标可以调整该列的宽度。通过这种简单的操作,就可以实现对表格单元格的列宽进行调整。

2. 设置列宽属性

另外一种调整表格单元格列宽的方法是通过设置列宽属性。在CAD软件中,通常可以通过右键点击表格,选择“属性”或者“编辑表格属性”,然后在弹出的属性设置窗口中找到“列宽”选项,输入所需的列宽数值,即可实现对表格单元格列宽的精确调整。

总结

通过以上介绍,我们可以看到,调整CAD中表格单元格的行高与列宽是非常简单的,只需要掌握几种基本操作方法即可实现。在实际应用中,根据具体的表格内容和设计要求,选择合适的调整方法,可以使表格展现出更加美观和专业的效果,提高设计效率。

希望本文的介绍能够帮助大家更好地掌握CAD软件中表格单元格行高与列宽的调整方法,提高表格设计的质量和效率。仍然继续介绍CAD中表格单元格的行高与列宽调整方法,以下是更多的内容和技巧:

附录J:CAD绘图技巧

附录J:CAD绘图技巧

CAD 绘图技巧大全

1.如何替换找不到的原文字体?

复制要替换的字库为将被替换的字库名,如:打开一幅图,提示未找到字体 jd,你想

用 hztxt.shx 替换它,那么你可以去找 AutoCAD 字体文件夹(font)把里面的 hztxt.shx 复制

一份,重新命名为 jd.shx,然后在把 XX.shx 放到 font 里面,在重新打开此图就可以了。以

后如果你打开的图包含 jd 这样你机子里没有的字体,就再也不会不停的要你找字体替换

了。

2.如何删除顽固图层?

方法 1:将无用的图层关闭,全选,COPY 粘贴至一新文件中,那些无用的图层就不

会贴过来。如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这

个不要的图层是不能用这种方法删除的。

方法 2: 选择需要留下的图形,然后选择文件菜单->输出->块文件,这样的块文件就

是选中部分的图形了,如果这些图形中没有指定的层,这些层也不会被保存在新的图块图

形中。

方法 3:打开一个 CAD 文件,把要删的层先关闭,在图面上只留下你需要的可见图形,

点文件-另存为,确定文件名,在文件类型栏选*.DXF 格式,在弹出的对话窗口中点工具-

选项-DXF 选项,再在选择对象处打钩,点确定,接着点保存,就可选择保存对象了,把

可见或要用的图形选上就可以确定保存了,完成后退出这个刚保存的文件,再打开来看看,

你会发现你不想要的图层不见了。

方法 4:用命令 laytrans,可将需删除的图层影射为 0 层即可,这个方法可以删除具有

实体对象或被其它块嵌套定义的图层。

3.打开旧图遇到异常错误而中断退出怎么办?

新建一个图形文件,而把旧图以图块形式插入即可。

4.在 AUTOCAD 中插入 EXCEL 表格的方法。

复制 EXCEL 中的内容,然后在 CAD 中点编辑(EDIT)--选择性粘贴(PASTE SPECIAL)

--AutoCAD 图元--确定--选择插入点—插入后炸开即可。 5.在 Word 文档中插入 AutoCAD 图形的方法。

如何利用EXCEL输入坐标在CAD中画线

如何利用EXCEL输入坐标在CAD中画线

如何利用 EXCEL 输入坐标在 CAD 中画线

在工程计算时,经常要用 CAD 画出一条曲线,而这条曲线如果是

由多个坐标点连接成的,输入起来就麻烦,而且容易出错。如果利用

EXCEL 应用程序来保存数据,并与 CAD 巧妙地结合起来,就能很容易

地画出该曲线。

一、利用 EXCEL 输入坐标画线

1、启动 EXCEL,打开提取的坐标表格,或者在新表中分两列输

入 X,Y 坐标,如下图所示。

2、当然我们也可以直接将坐标输入按 x,y 格式输入到一行里,

但用属性提取 EATTEXT 等或其他工具获取的坐标值通常是将 XY 坐标

分开为两列的,这些书写主要是为了教一下大家如何将分开的 XY 坐标

合并成 x,y 的形式。单击 X,Y 列的第一个空单元格,也就是上图中的单

元格 C2,在顶部 fx 公式栏输入公式=A2&,&B2,就可以将

XY 坐标合并成需要的格式了,如下图所示。

3、公式前面的 A、B 这样的列编号根据表格中数据的具体列数

进行修改。其他行只需复制公式即可,向下拖动 C2 单元格的右小角到

最下面一行,如下图所示。

4、单元格复制完后我们可以检查一下复制的结果,如下图所

示。

5、EXCEL 里面的工作完成后,我们启动 CAD,在 CAD 中输入

L,回车,执行直线命令,命令行会提示:输入第一点,如下图所示。

6、切换回 EXCEL,选择 C 列的 X,Y 坐标的所有单元格,按

CTRL+C,复制,切换到 CAD 中,在命令行中按 CTRL+V,将复制的

坐标值粘贴到命令行,就可以绘制出我们需要的线来,如下图所示。

7、上面只是为了练习功能,输入了几个简单的坐标并绘制了简单的直线,在实际工作中,我们的 EXCEL 表格中可以有上百个点的坐

标,而且可以在执行多段线 PL 或样条曲线 SPL 后粘贴坐标来绘制复杂

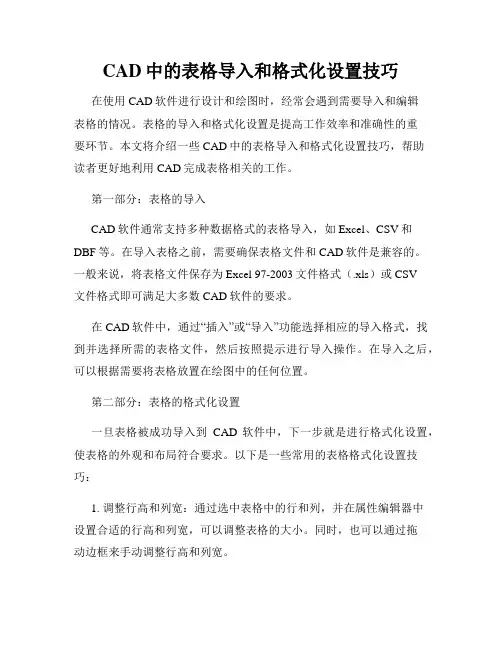

CAD中的表格导入和格式化设置技巧

CAD中的表格导入和格式化设置技巧

CAD中的表格导入和格式化设置技巧

在使用CAD软件进行设计和绘图时,经常会遇到需要导入和编辑表格的情况。表格的导入和格式化设置是提高工作效率和准确性的重要环节。本文将介绍一些CAD中的表格导入和格式化设置技巧,帮助读者更好地利用CAD完成表格相关的工作。

第一部分:表格的导入

CAD软件通常支持多种数据格式的表格导入,如Excel、CSV和DBF等。在导入表格之前,需要确保表格文件和CAD软件是兼容的。一般来说,将表格文件保存为Excel 97-2003文件格式(.xls)或CSV文件格式即可满足大多数CAD软件的要求。

在CAD软件中,通过“插入”或“导入”功能选择相应的导入格式,找到并选择所需的表格文件,然后按照提示进行导入操作。在导入之后,可以根据需要将表格放置在绘图中的任何位置。

第二部分:表格的格式化设置

一旦表格被成功导入到CAD软件中,下一步就是进行格式化设置,使表格的外观和布局符合要求。以下是一些常用的表格格式化设置技巧:

1. 调整行高和列宽:通过选中表格中的行和列,并在属性编辑器中设置合适的行高和列宽,可以调整表格的大小。同时,也可以通过拖动边框来手动调整行高和列宽。 2. 设置表格边框和填充颜色:通过选择表格以及使用属性编辑器中的线型和填充颜色选项,可以设置表格的边框样式和填充颜色,使表格更加清晰和美观。

3. 格式化单元格:可以通过选定表格中的单元格,然后使用属性编辑器中的文本样式和对齐选项,设置单元格中的文本字体、大小、颜色和对齐方式等。

4. 合并和拆分单元格:通过选中需要合并的单元格,并使用属性编辑器中的合并选项,可以将多个单元格合并为一个单元格。同样地,也可以通过选中已合并的单元格,并使用属性编辑器中的拆分选项,将一个单元格拆分为多个单元格。

5. 单元格数值和公式计算:CAD软件通常提供了一些基本的数值计算功能,可以在单元格中输入数值和公式进行计算。通过选中需要计算的单元格,并在属性编辑器中输入相应的数值和公式,即可完成计算。

在CAD中进行水表设计的方法

在CAD中进行水表设计的方法

在CAD中进行水表设计的方法

CAD软件是一款广泛应用于建筑设计、工程制图等领域的工具。在CAD中进行水表设计,可以帮助我们准确地布置和定位水表,提高设计的准确性和效率。下面将介绍一些在CAD中进行水表设计的方法和技巧。

第一步,打开CAD软件并创建新的绘图文件。选择一个合适的模板,例如横纵比例为1:1的模板,以确保设计的准确性。可以根据需要设置绘图单位和精度,以便更好地进行设计。

第二步,确定水表的安装位置。根据具体项目的需求和要求,在CAD中定位水表的位置。可以使用CAD的绘图工具,如直线、矩形、圆形等,绘制水表所在的区域或建筑物的平面图。确保水表的位置与周围环境和工程设计相符,并满足相关的安全和使用要求。

第三步,绘制水表的具体尺寸和细节。在CAD中,可以使用直线、圆弧、文本等工具,绘制水表的外形和细节。可以根据实际情况,参考水表的标准图纸和尺寸,绘制水表的表盘、进水管道、出水管道等。确保绘制的尺寸和比例准确无误。

第四步,标注水表的相关信息。在CAD中,可以使用文本工具,标注水表的名称、型号、规格等相关信息。可以将这些信息放置在水表的旁边或适当的位置,以便于后续的施工和使用。标注信息时,要注意字体的大小和清晰度,以确保信息的可读性。 第五步,添加水表所需的管道连接。根据具体的设计需求,在CAD中绘制水表所需的进水管道和出水管道。可以使用直线、弧线等绘图工具,绘制和连接这些管道。确保管道的布置符合工程规范和安全要求。同时,可以使用CAD的修剪、挤出等工具,对管道进行必要的修整和调整,以确保管道的连续性和完整性。

第六步,优化并检查设计的准确性。在CAD中,可以使用多种工具和命令,对设计进行优化和调整。例如,可以使用CAD的偏移工具,对水表的位置和尺寸进行微调。还可以使用CAD的镜像、旋转等工具,对设计进行必要的修正和转换。在设计完成后,要进行仔细的检查和

review,确保设计的准确性和合理性。

如何把CAD中的数据表格导入到Excel中进行处理

如何把CAD中的数据表格导入到Excel中进行处理

如何把CAD中的数据表格导入到Excel中进行处理

CAD的功能日趋强大,现在可以在CAD中像在Excel中那样制作表格,并且可以使用

SUM和AVG等函数进行计算,下面的表格中的总分和平均就是用函数计算出来的。当然,工程图中是没有这样的学生分数表的,有的是装配图中的零件列表或建筑图中的材料列表,

但表格的本质是一样的。

如何将上面的表格导入到Excel呢?这里教你一个简单而实用、人人都可以掌握的方法。

1、全选这个表格,在表格上右键,在弹出的菜单中选择“输出”命令:

2、计算机要你保存一个CSV文件,CSV是文件的扩展名,你别管它是什么意思,文件

的基本名可以写成“成绩统计”或其它,注意文件类型是“逗号分隔(*。CSV)”:

3、保存好的文件是这样的,它是Excel逗号分隔值文件:

4、这个分隔值文件可以直接用Excel打开的,打开后的情况跟在Excel中用手工输入的

是一模一样,可以进行你所要的数据处理。

推荐阅读:CAD制图初学入门 /

推荐阅读:3D打印机 /3dprinter/

推荐阅读:创新教育 / 推荐阅读:CAD中的格式刷功能怎么使用?/service_69_4541.html

推荐阅读:CAD插入公式的方法 /service_69_4561.html 推荐阅读:Win7开启CAD软件失败且提示丢失ac1st16.dll怎么办

?/service_69_4545.html

推荐阅读:什么是形位公差符号 /service_69_4600.html 推荐阅读:中望CAD管理外部参照操作 /service_69_4605.html

cad2019怎么调整表格行高与列宽?cad表格怎么调整高度宽度的技巧

cad2019怎么调整表格⾏⾼与列宽?cad表格怎么调整⾼度宽度的技巧

cad绘制图纸的时候,会加⼊⼀些表格,想要调整表格的⾏⾼和列宽,该怎么调整呢?下⾯我们就来看看详细的⽅法。

Autodesk AutoCAD LT 2019 64位 官⽅简体中⽂正式版(附序列号密钥+安装教程)

类型:3D制作类

⼤⼩:997.8MB语⾔:简体中⽂

时间:2020-04-19查看详情

打开CAD软件,点击【默认】-【注释】-【表格】。选择插⼊表格的位置,点击即可。

⽅法⼀:选择表格,点击【特性】右下⾓的箭头符号。

在特性窗⼝中调整表格的宽度和⾼度。

⽅法⼆:在插⼊表格窗⼝中也可以设置表格的⾏⾼和列宽值。以上就是cad调整表格⾏⾼列宽的技巧,希望⼤家喜欢,请继续关注。

基础图形的绘制和编辑nydqcad

第一篇 基础图形的绘制和编辑

1.1 表格的绘制和编辑

[要求及目的] 使用缺省设置创建新文件绘制如图1-1所示的明细表和图1-2所示的标题栏(不标注尺寸)并保存(Save),绘图单位公制(M),图幅大小297×210(A4图幅)。绘制该图的目的是学习:图形界线(Drawing limits)、缩放(ZOOM)、直线(Line)、偏移(Offset)、线宽设置(Lineweight)、线宽显示(LWT)、修剪(Trim)等命令等。

1.1.1 绘制明细表

1. 创建新图形

文件(File)→新建(New)→打开(Open)→打开无样板--公制(Open with no

Temlate)—Metric)

2. 设置绘图界线

格式(Format)→图形界线(Drawing limits)

命令:limits (回车)

指定左下角点或(Specify lower left corner or )[ON/OFF] [开(ON)/关(OFF)] <0.0000,0.0000>:0,0 图1-1明细表

图1-2 标题栏 2 指定右上角点(Specify upper right corner)<420.0000,297.0000>:297,210

3.将视窗放大到界限

视图(View)→缩放(Zoom)→全部(All)

命令:Zoom

[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] :A

(All/Center/Dynamic/Extents/Previous/Scale/Window) :A )

4.显示栅格

按功能键F7

5.画直线

(1)画一条横线(见图1-3)

绘图(Draw)→直线(Line)

命令(Command):Line

指定第一点(Specify first point):80,80

指定下一点或 [放弃(U)] (Specify next point or

怎样将excel坐标导入cad

怎样将Excel坐标导入CAD

1. 简介

在CAD(计算机辅助设计)软件中,可以通过导入Excel表格的坐标数据,快速创建几何图形或者在现有图形中定位对象的位置。这种方法可以节省绘图时间,提高准确性并减少错误。本文将介绍如何将Excel坐标数据导入CAD软件。

2. 准备工作

在进行坐标导入之前,需要准备以下工作:

• 安装CAD软件:确保已在计算机上安装了合适的CAD软件,如AutoCAD、Solidworks等。

• 准备坐标数据:将需要导入CAD软件的坐标数据整理为Excel表格格式。每个点的坐标应该包括X、Y、Z三个坐标轴的数值。

3. 导入坐标数据

3.1 打开CAD软件

首先,打开已安装的CAD软件。在软件的主界面上,选择打开一个新的绘图文件或者打开一个现有的绘图文件。

3.2 准备导入

在CAD软件的绘图界面中,确认你希望将坐标数据导入的位置。可以在原有图形的基础上导入,或者创建一个新的绘图文件。

3.3 导入Excel表格

选择CAD软件界面的“插入”或者“导入”选项,从下拉菜单中找到并选择“导入Excel表格”或者类似的选项。

3.4 选择Excel文件

接下来,通过浏览文件的方式选择要导入的Excel表格文件。找到并选择所需的Excel文件,然后点击“打开”按钮。

3.5 确认坐标系

在导入Excel表格的界面中,通常会出现一个选项来确认坐标系。确保选择了正确的坐标系,以便正确地转换Excel表格中的坐标数据。 3.6 映射字段

在导入Excel表格的界面中,会显示Excel表格的字段和CAD软件的字段。确保正确地映射每个字段,以确保坐标数据被正确导入。例如,将Excel表格的X字段映射到CAD软件的X字段,将Y字段映射到CAD软件的Y字段,依此类推。如果导入的Excel表格包含了更多的字段,如颜色、线型等,可以根据需要将其映射到CAD软件相应的字段。

3.7 导入坐标数据

CAD装配图明细栏的绘制

CAD装配图明细栏的绘制

在 CAD 绘图中,装配图明细栏是一个重要的组成部分,它详细列出了装配体中各个零部件的相关信息,为生产制造、装配调试以及后期的维护维修提供了关键的参考依据。下面,我们就来详细探讨一下

CAD 装配图明细栏的绘制。

一、明细栏的作用

首先,我们要明白明细栏存在的意义。它就像是装配体的“户口本”,清晰地记录了每个零部件的名称、数量、材料、规格等重要信息。这不仅有助于设计人员对整个装配结构有更清晰的把握,也方便了生产部门准确地组织生产、采购部门合理地进行采购,同时还为质检人员提供了检验的标准和依据。

对于制造工人来说,他们可以通过明细栏快速找到所需的零部件信息,按照要求进行加工和装配。在设备的维护和维修过程中,维修人员也能根据明细栏迅速了解各个零部件的情况,从而更高效地进行故障排查和零部件的更换。

二、明细栏的内容

一般来说,CAD 装配图明细栏应包含以下主要内容:

1、 序号:按照零部件在装配图中的顺序依次编号。

2、 代号:零部件的图号或标准件的型号。 3、 名称:零部件的具体名称。

4、 数量:该零部件在装配体中所需的数量。

5、 材料:零部件所使用的材料。

6、 重量:零部件的单件重量和总重量。

7、 备注:用于补充说明一些特殊的要求或信息。

这些内容的准确和完整对于保证装配工作的顺利进行至关重要。

三、明细栏的格式

明细栏的格式通常有一定的规范和标准,但在实际绘制中也可以根据具体需求进行适当的调整。常见的格式有以下几种特点:

1、 表格形式:明细栏通常以表格的形式呈现,表格的列宽和行高要根据内容的多少进行合理的设置,以保证信息清晰易读。

2、 分区明确:不同的信息类别应分别列在不同的区域,使各部分内容一目了然。

3、 标题栏:在表格的上方应有醒目的标题栏,注明“明细栏”字样。

4、 对齐方式:一般来说,序号、数量等数字类信息应靠右对齐,名称、材料等文字类信息应靠左对齐。
