地铁车辆主流制动系统浅析
地铁车辆主流制动系统浅析
麻建省
（西安地铁运营分公司车辆部 710000）
摘 要：本文主要介绍了目前国内主要地铁车辆制动系统的发展经历，并分析了国产制动系统发展不起来的主要原因。
Abstract: This paper mainly introduces the current development of domestic major metro vehicle braking
experience, analyzes the main reasons of development of domestic brake system is not up。
关键词：地铁车辆、制动系统、制动
Keywords: metro vehicle, braking system, brake
城轨车辆制动系统的其部件寿命远低于整车寿命，需求量更是巨大。随着电子技术、计算机技术在地铁车辆上的普遍应用，地铁车辆制动系统的技术也得到了很大发展。国产地铁车辆制动系统由最初的空气制动系统发展到了电空制动系统和电空模拟制动系统，由单车的制动系统发展到了动拖车协调配合的电空制动系统。本文对目前国产地铁车辆上所采用的3种制动系统技术原理作了较全面的介绍。
１我国城市轨道车辆制动技术的发展
1.1 DK型自动式电磁空气制动系统
我国城市轨道车辆制动技术的起源应该追溯到上世纪60年代北京修建我国第一条地铁时。我国自行设计制造了地铁列车，鉴于当时的技术条件，在该列车上采用了DK型自动式电磁空气制动系统，基础制动装置为踏面制动。其技术脱胎于干线旅客列车的LN型制动机，主控机构先期直接采用GL3型三通阀，60年代末又设计制造了膜板分配阀，在操纵灵活性和可靠性上较GL3型三通阀有所提高。该制动系统在电阻制动与空气制动的匹配上采用切换方式，因而制动力控制性能较差。
1.2 SD型数字式气压计算型电控制动系统
随着晶闸管斩波技术的发展，地铁车辆逐步采用斩波控制动力制动（再生制动或电阻制动）。但采用这种控制技术，动力制动的制动力在制动初期上升较慢，而列车快要停车时又衰减较快，需要空气制动力作及时补偿。为此我国有关工厂、高校和科研院所一起，研制了确SD 型数字式气压计算型电控制动系统，其原理见图 １。
该制动系统由制动控制器、空重车调整阀、七级中继阀、控导阀、空电转换器、紧急电磁阀、备用电磁阀、双向阀、故障缓解电磁阀等组成。
该制动系统较 ＤＫ 型自动式电磁空气制动系统在动力制动与空气制动的配合、制动和缓解的一致性与列车自动控制装置的接驳等性能上具有明显优势但由于其数字式气压控制型的特点，决定了它在制动力的精确控制、动力制动能力的充分运用上存在着改进的余地，而且在实践中，控导阀的性能受材料和工艺的影响极大。 1.3 AR12电气控制型模拟指令式制动系统
AR12电气控制型模拟指令式制动系统原理图见图2。该系统由制动控制器、编码器、解码器、EP单元、中继阀、台车中继阀、制动缸等组成。
该制动系统采用了电气控制和模拟信号传递，因此可以做到动力制动与空气制动的连续配合，制动力控制更为方便。但由于该制动系统采用电子逻辑电路进行控制，因此难以实现拖车利用动车电力制动能力，并且系统的通用性不强，尤其是它不能实现故障的实时监控。
1.4 微机控制直通电空制动系统
改革开放特别是90年代后，我国出现了修建城市轨道交通的高潮。除了长春轻轨车辆的制动系统采用了AR12电气控制型模拟指令式制动系统之外，其他城市轨道车辆的制动系统均采用国外引进的制动系统。主要有德国Knorr和日本Nabco等公司的产品。
2 我国城市轨道车辆制动技术的现状
目前我国城轨车辆主要选用国外进口的制动系统，主要包括日本NABCO制动系统、德国Knorr制动系统、英国WESTINGHOUSE制动系统和SABWABCO(FAIVELEY)制动系统。由于不同制动系统的风源和基础制动单元差别不大，下面主要对这些制动系统的控制系统或单元进行介绍。
2．1 上海和广州1、2号线为代表的德国Knorr公司的城市轨道车辆制动系统
德国Knorr公司的城市轨道车辆制动系统是目前国内Ａ 型车上运用最广的制动系统，为模拟式制动系统，制动指令采用PWM信号或网络信号。微机制动控制单元一般单独设置在车厢内；而气制动控制单元由2块气动集成板和风缸等组成，分别固定在车辆底架下。系统结构紧凑。目前深圳、南京地铁车辆和大连轻轨车辆，甚至部分国内试制的高速电动车组上也采用了该制动系统。
2．2 北京、天津为代表的 Ｂ 型车上采用较多的Nabco公司HRDA型制动系统。
系统为数字式制动系统。即常用制动指令采用3根指令线编码，共7级。微机制动控制单元与气制动控制单元集成在一起，固定于车辆底架下面。由于采用了流量比例阀进行EP控制，因此气制动控制单元较为简单。该制动系统批量采购价相对低些。在武汉轻轨和重庆独轮轨等项目上也采用了此制动系统。基础制动根据车辆的不同有所区别。
以上海3、5号线为代表的原英国Westinghouse 公司的微机控制直通电空制动系统。系统按整车模块化原则设计集成度较高。它将微机制动控制单元、气制动控制单元、风缸、风源等除必须安置在转向架附近的部件外全在一个安装架上集成安装，方便运用维护。该系统同样采用PWM信号传递制动指令，为模拟式制动系统。EP转换采用4个开关电磁阀闭环控制的方法。
3 我国城市轨道车辆制动技术现状的思考和展望
如果自主开发出适用于新型城市轨道车辆的制动系统产品，将有利于提高目前城市轨道车辆的国产化率，降低整车成本（包括新车购置和维修成本），消除运用维护的后顾之忧。然而现在尚未出现这样的产品。究其原因有多种多样，但总结起来主要有两个方面。一是技术；二是观念。这二者又是互相影响的，技术制约了观念的提升；反过来观念又限制了技术的发展。
在技术方面主要有2个问题，一系统概念和经验。从高速列车的实践看，系统概念与国外比较有差距，但不大。尤其对城市轨道车辆，已有十几年国外产品的运用经验，因此达到国外90年代末的水平不是大问题。但开发新型城市轨道车辆制动系统的经验却是我们所没有的，需要从实践中培养。当然借鉴国外经验将使我们少走弯路。其次，比较我国现有产品（用于高速列车）与国外产品的差距，主要的问题并不在于性能，或由速度引起的变化。而是在于零部件的可靠性，并由零部件可靠性引起的系统可靠性问题。但这一问题也是可以解决的，方法一是努力提高零部件的可靠性，可以通过零部件的全球采购和国内零部件厂家的技术提升来实现。方法二是利用系统设计完善和冗余来提高整个系统的可靠性。
国内技术力量的分散，造成低水平的重复竞争。和有限资源（人才、财力、物力）的极大浪费。目前国内制动技术方面的主要研究人员和试验设备主要集中在研究所（铁科院机车所、四方车辆研究所等）、工厂（四川制动科技股份有限公司等）和高校（同济大学、西南交通大学等）等单位。由于管理体制所限，难以联合。根据Knorr公司统计，2003年来全世界铁路制动系统市场Knorr占44%，SAB Wabco占15%，Wabtec占14%，日本Nabco占6%，三菱占4%，其余占17%。因此国内的力量应联合起来与这些对手竞争，这样才能促进技术进步。
另外，还有科研投入严重不足，并分散。研究单位由于研究经费捉襟见肘，因此在研发过程中不得不省略许多基础试验和研究。由此导致技术的粗糙和可靠性下降和制动系统涉及列车安全，因此有关企业考虑国产化较为慎重。事实上制动系统在研发过程中，经过充分的试验，达到相关标准，应该说是安全的。
4 结论
根据当前的实际情况，建议有关部门或有志于城市轨道车辆制动技术的实力企业，以项目形式，联合国内主要研发力量，自主开发适用于新型城市轨道交通车辆的制动系统，以满足我国日益增长的轨道交通的需求。同时使我国的制动技术得到新的发展。
参考文献：
[1] 匡如华 EP2002制动系统及其在城轨车上的应用 机车电传动 2009年第5期
[2] 伟波、胡跃文 Nabtesco地铁车辆制动系统概述 电力机车与城轨车辆 2009年5月
[3] 吕晓辉 我国城轨车辆制动系统介绍及选型 城市轨道交通研究 2009第6期
[4] 徐惠林 国产地铁车辆制动技术原理及其发展 铁道车辆 2002年10月
地铁车辆制动系统关键技术分析
地铁车辆制动系统关键技术分析
地铁车辆的制动系统是其安全运行的核心部件，其性能和可靠性直接影响着乘客的出行安全。随着地铁行业的发展，制动系统的技术水平也在不断提高，关键技术已经取得了重大突破。本文将对地铁车辆制动系统的关键技术进行分析。
地铁车辆制动系统的关键技术主要包括制动力传递、制动系统控制和操作以及刹车性能监控等方面。首先是制动力传递技术。地铁车辆的制动系统通常采用电磁制动、气动制动或液压制动等方式，将能量转化为制动力。制动力传递技术的关键在于对转动能量的准确控制和转换，以实现对车辆行驶速度和停车距离的精确控制。随着电子技术的发展，地铁车辆制动系统中的电子制动技术越来越成熟，其具有反应速度快、控制精确等优势，能够更好地适应复杂的运行环境。
其次是制动系统控制和操作技术。地铁车辆的制动系统需要进行精密的控制和操作，以确保其在各种复杂路况下的可靠运行。制动系统控制和操作技术的主要目标是实现对制动力的精确控制，以确保车辆的平稳减速和安全停车。在实际应用中，制动系统需要根据不同的运行情况进行自适应调整，以保证乘客的舒适性和安全性。此外，制动系统的操作接口也需要考虑到乘客的便利性和人性化需求，以提高整个乘车体验。
最后是刹车性能监控技术。地铁车辆的制动系统需要保持良好的运行状态，以确保其在发生故障时能够及时发现并采取相应的措施。刹车性能监控技术主要包括刹车力测量、刹车温度监测、刹车片磨损检测等内容，通过对这些参数的监控和分析，可以及时发现制动系统的异常情况，并进行相应的维修和保养。刹车性能监控技术的发展，能够有效提高地铁车辆的安全性和可靠性，减少因制动系统故障而引发的事故。 综上所述，地铁车辆的制动系统关键技术包括制动力传递、制动系统控制和操作以及刹车性能监控等方面。随着科技的不断进步，地铁制动系统的技术水平也在不断提高，可以预见的是，未来地铁车辆的制动系统将更加智能化、自适应和精准，为乘客的出行安全提供更加有力的保障。
西安地铁一号线空气制动系统浅析
内燃机与配件
1概述
西安地铁一号线制动设备选用knorr公司的EP2002
系统，该系统与常规的制动控制系统的最大区别在于设计
思想不同，常规的制动系统采用车控式，而EP2002系统
采用架控式。当一个制动阀故障时，仅一台转向架制动性
能失效，对整体制动影响较小。该制动系统部件集成化程
度高，便于维护。2设备组成
西安地铁一号线制动系统主要由风源设备、制动控制
模块以及其他辅助部件组成。2.1制动风源设备
风源装置由一个空气压缩机、双塔空气干燥器组成。
每列车设两个风源模块，单台的供风能力可满足整列车用
风需求。2.1.1空气压缩机VV120型空压机采用空气冷却、两级活塞压缩的设
计，由一个三相交流AC380V电动机驱动。压缩机的排量
约为920升/每分钟，工作转速为1450转/每分钟。空气压
缩机有两个低压气缸和一个高压气缸。空气压缩机和空气
干燥器被安装到一个共用框架上，该共用框架可以通过螺
栓直接联接到车体底架上。
该型号具有许多优点，如弹性阻尼冷却风扇联轴节、
空压机与电机间柔性联接、弹性减振器等，控制噪音在较
低水平。压缩机控制采用单双日主/辅工作方式，当压力低
至8.0bar时打风，升至9bar时停止；当风压低至7.5bar
时，两个空压机同时打风，保证供风量。2.1.2空气干燥器
压缩空气进入双塔空气干燥器，在一个干燥塔内进行
干燥，同时另一个干燥塔对干燥剂进行再生处理。在空气
压缩机工作时，用计时器控制2分钟一交替，确保两个干
燥塔均衡工作，保证风源相对湿度低于35%。2.1.3风缸
风缸被用来储存干燥后的压缩空气，集成在风源模块
中的安全阀可以避免系统承受过高的压力空气。风缸内的
空气压力可以通过压力表来进行检查。2.2制动控制模块EP2002制动控制核心设备为网关阀、智能阀和RIO阀。
见图1，每节拖车上有一台网关阀和智能阀，每节动
车上有一台网关阀和RIO阀。每台阀控制就近转向架。
“一动一拖”2节车的4个阀通过CAN总线连接，组成一
简析地铁车辆主流制动系统
简析地铁车辆主流制动系统
地铁车辆的主流制动系统主要有两种，分别是电制动系统和气制动系统。
电制动系统是一种通过电磁力控制车辆减速和停车的制动方式。它的主要原理是通过电流的变化来改变电磁铁的磁场强度，进而影响制动器的压紧程度。具体来说，电制动系统包括了制动台和制动鞋两部分。制动台通过电磁铁控制制动鞋的压紧和松弛，从而实现车辆的制动或释放。电制动系统具有制动力平稳，响应时间短等优点，能够有效提高车辆的制动性能。
这两种主流制动系统在地铁车辆中的应用各有特点。电制动系统由于其制动力平稳、响应时间短等优点，广泛应用于地铁车辆以及高速铁路等场合。而气制动系统由于其制动力大、可靠性高等特点，适用于地铁车辆等重载运输工具。为了提高车辆的安全性能和制动效果，现代地铁车辆通常会采用电气混合制动系统，即同时采用电制动系统和气制动系统，以充分发挥两者的优势。

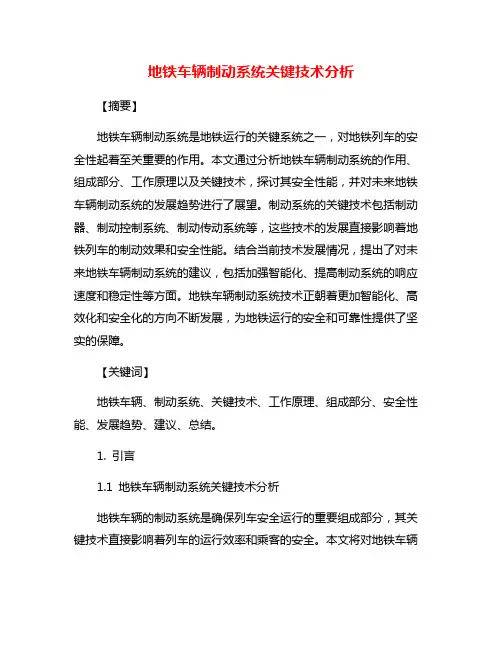

地铁车辆制动系统关键技术分析 2
地铁车辆制动系统关键技术分析
【摘要】
地铁车辆制动系统是地铁运行的关键系统之一，对地铁列车的安全性起着至关重要的作用。本文通过分析地铁车辆制动系统的作用、组成部分、工作原理以及关键技术，探讨其安全性能，并对未来地铁车辆制动系统的发展趋势进行了展望。制动系统的关键技术包括制动器、制动控制系统、制动传动系统等，这些技术的发展直接影响着地铁列车的制动效果和安全性能。结合当前技术发展情况，提出了对未来地铁车辆制动系统的建议，包括加强智能化、提高制动系统的响应速度和稳定性等方面。地铁车辆制动系统技术正朝着更加智能化、高效化和安全化的方向不断发展，为地铁运行的安全和可靠性提供了坚实的保障。
【关键词】
地铁车辆、制动系统、关键技术、工作原理、组成部分、安全性能、发展趋势、建议、总结。
1. 引言
1.1 地铁车辆制动系统关键技术分析
地铁车辆的制动系统是确保列车安全运行的重要组成部分，其关键技术直接影响着列车的运行效率和乘客的安全。本文将对地铁车辆制动系统的关键技术进行深入分析，以探究其在地铁运行中的重要性和发展趋势。
制动系统的作用是在列车行驶过程中减速或停车，确保列车在规定的时间内安全停车。地铁车辆制动系统主要由制动器、制动控制器、制动辅助系统等组成，通过协调各部件的工作来实现列车的制动操作。制动系统的工作原理是通过操纵制动控制器，控制制动器施加在车轮上的制动力，从而减速列车并实现安全停车。
制动系统的关键技术包括制动器的设计与制造、制动控制系统的智能化、制动辅助系统的优化等方面。这些关键技术的不断创新和改进，将提高制动系统的性能和可靠性，确保列车在紧急情况下能够快速而稳定地停车。
安全性能分析是评价地铁车辆制动系统的一个重要指标，包括制动距离、制动过程中的平稳度和稳定性等方面。通过对制动系统的安全性能分析，可以及时发现问题并采取相应的改进措施，确保列车运行过程中的安全性和可靠性。
浅析城市轨道列车盘式制动与踏面制动的优缺点及发展趋势
浅析城市轨道列车盘式制动与踏面制动的优缺点及发展趋势
摘要：本论文在分析城市轨道车辆运输特点基础上，结合城市轨道车辆基础制动装置具体类型，分析了城市轨道车辆踏面制动与盘式制动的优缺点
关键词：城市轨道车辆，基础制动，盘形制动。
地铁、轻轨等作为城市轨道交通的重要组成部分，在缓解交通压力、拓展城市空间等方面发挥着重要作用，其运行速度也由最初的30km／h，逐渐提高到80
km／h，甚至更高。随着速度的提高，在运营过程中城市轨道车辆所装配的踏面制动装置已暴露出车轮踏面产生高温剥离或热裂纹、车轮和钢轨踏面异常磨耗进而恶化轮轨匹配关系、维修工作量和运营成本大大增加等问题 。迫使我们对城市轨道列车的运输特点及其基础制动装置匹配问题进行认真分析，并做出合理选择。
1 城轨运输的特点
城市轨道交通运输与铁路运输有很多相似之处，但是与铁路运输相比还有许多差异，其中与制动系统有关的有以下几个方面：
(1)运行速度低。目前国内外地铁的运行速度一般都在135 km／h以下，而铁路机车车辆和动车组的发展趋势是重载和高速，我国高速动车组的持续运行速度已经达到350 km／h。
(2)减速度大、制动距离短。地铁站间距短，只有起动加速快、制动减速度大才能提高列车的运行速度和效率，因此地铁车辆的紧急制动平均减速度一般定为1．2～1．3 m／s2，有的甚至到1．4 m／s2，而铁路机车车辆和动车组的紧急制动平均减速度一般为0．7～1．2 m／s2；大连地铁3号线要求紧急制动初速120 km／h时，制动距离≤427 m，而铁路机车车辆和动车组在同样速度时，制动距离≤800 m。
(3)制动频繁。地铁运输有城市公交站间距短的特点，一般只有几百米，长的也只有几公里。这就要求列车必须频繁的制动停车，以满足乘客的上下车要求。而铁路运行的站间距一般都在几十公里，甚至一百公里以上。
(4)制动的准确性要求高。地铁车站普遍装有屏蔽门，对定位停车的精度要求比铁路机车车辆和动车组高，停车位置精度一般在±250 mm左右。这无疑对制动系统的性能、控制精度和可靠性提出更高的要求。上述特点要求地铁等城轨车辆基础制动装置闸片必须具有比较稳定的摩擦磨损性能及良好的抗热裂、抗热疲劳性能，能够承受地铁列车频繁停车制动所产生的制动热负荷。
地铁车辆制动系统关键技术分析 3
地铁车辆制动系统关键技术分析
地铁车辆是一种城市公共交通工具，其制动系统是车辆安全运行的关键技术之一。地铁车辆制动系统的性能和稳定性直接影响着乘客出行的安全和舒适性。本文将对地铁车辆制动系统的关键技术进行分析，包括制动原理、制动器、制动控制系统等方面，希望能为读者对地铁车辆制动系统有更深入的了解。
一、地铁车辆制动原理
地铁车辆制动原理主要包括机械制动和电气制动两种方式。机械制动是指通过制动器施加摩擦力来减速或停止车辆的运动，而电气制动则是利用电力控制来实现车辆的制动。
机械制动包括摩擦制动和液压制动两种形式。摩擦制动是利用制动盘和制动片之间的摩擦来产生制动力，通过制动杆和制动摩擦板的相对运动来实现车辆的制动。液压制动则是通过液压传动系统将制动力传递到车轮上，实现车辆的制动。
电气制动主要包括再生制动和感应制动两种方式。再生制动是指通过逆变器将车辆的动能转换为电能，再将其馈回给供电系统，以实现减速和停车的目的。而感应制动则是通过感应电机的电磁力来实现制动。
制动器是地铁车辆制动系统的核心组成部分，主要负责产生制动力，并将其传递到车轮上。地铁车辆制动器一般包括摩擦制动器和液压制动器两种。
摩擦制动器通常采用制动盘和制动片的摩擦方式来产生制动力，具有制动力大、响应速度快的优点。制动盘和制动片的材料选择和制动力的分配是影响摩擦制动器性能的重要因素。摩擦制动器还需要考虑制动热量的散热和制动噪音的控制等问题。
液压制动器则是通过液压传动系统将制动力传递到车轮上，具有制动力平稳、可调性好的特点。液压制动器的设计需要考虑液压系统的工作稳定性、密封性以及系统的响应速度和故障诊断等方面的问题。
机械制动控制系统一般采用机械传动方式将制动信号传递到制动器，所以需要考虑传动系统的可靠性和灵敏度。电气制动控制系统则需要考虑电气控制单元的稳定性和精度，以及电气信号的传输和转换等问题。
简析地铁车辆主流制动系统 2
简析地铁车辆主流制动系统
地铁车辆主流制动系统通常包含了三种不同的制动方式：机械制动、电气制动和液压制动。这些系统分别通过机械方式、电力或液压方式来控制车轮的制动，以便将车辆安全、平稳地停止或减速。
机械制动是地铁车辆最常见的制动方式之一，它通常由两个叉形制动齿轮、一个制动踏板和制动缸组成。当车辆行驶时，制动缸内的气体被压缩，使得制动齿轮向车轮表面紧握，从而使车轮停止转动。与机械制动相比，电气制动和液压制动更为高效。
电气制动采用电阻制动和再生制动两种方式。电阻制动通常是在列车停止时进行，它通过把电流通过车辆的电阻器来将后备能量消耗掉，从而减缓车辆的速度。再生制动则是将电机的转矩逆转，从而将车辆降速至停止，通过这种方式相当于将动力转化为能量进行回收，提高了能源的利用效率。
液压制动通常用于较重的地铁车辆，它由制动器、制动耙、制动缸和液压油泵等部件组成。当车辆需要停止或减速时，制动耙会被压紧，从而使制动器紧握车轮并施加力往车轮上，由于刹制时让整个导轨系统的加速度减缓，为乘客提供更稳定和安全的乘坐环境。
总之，地铁车辆的制动系统是车辆运行安全的重要保障。各种制动方式的选择取决于车辆的特性以及运行环境，但电、机、液等系统的组合可以协同工作，提高车辆的制动效能，为乘客提供更安全、平稳的出行体验。
地铁车辆制动系统关键技术分析 4
地铁车辆制动系统关键技术分析
地铁车辆制动系统是地铁运行安全的重要组成部分，具有关键性的作用。它的主要任务是在行车过程中减速和停车，保证列车的运行安全。地铁车辆制动系统的关键技术主要包括制动方式选择、制动力计算、制动力分配和制动距离计算等。
地铁车辆制动系统的制动方式选择是根据车辆的实际运行情况来确定的，一般有电制动、气制动和操纵制动等几种方式。电制动是利用列车的牵引逆变器将动车组电机切换成制动模式，产生制动力来减速和停车。气制动是利用列车的气制动系统将压缩空气释放出来，通过空气制动器产生阻力来减速和停车。操纵制动是由车辆驾驶员通过操纵汽车制动器来产生制动力，实现减速和停车。
地铁车辆制动系统的制动力计算是根据列车的负荷情况和停车要求来确定的。制动力计算是根据列车的质量、速度和减速度等参数，结合列车制动部件的特性来计算所需的制动力。制动力的大小需要根据列车的实际负荷情况来确定，一般要保证制动力的大小能够满足制动要求，同时要避免制动力过大导致车轮的打滑或制动部件的过热。
地铁车辆制动系统的制动力分配是将总制动力按照一定比例分配给各个车轴，使每个车轴承担相应的制动力。制动力分配需要考虑列车的运行状态和车轴的负载情况。一般情况下，列车制动时前轴的制动力要大于后轴，以保持良好的稳定性和减速性能。制动力分配的合理性能够保证列车在制动过程中的平稳性和安全性。
地铁车辆制动系统的制动距离计算是根据列车的速度和制动力来确定的。制动距离计算是根据列车初始速度、最终速度和所需减速度等参数，通过数学公式计算出列车需要的制动距离。制动距离的计算对于地铁车辆的停车精度和安全性有着重要的影响。制动距离的计算需要准确地反映列车的实际运行情况，同时要考虑列车刹车装置和路线环境的影响。
简析地铁车辆主流制动系统 3
简析地铁车辆主流制动系统
地铁车辆主流制动系统一般采用电气制动和空气制动两个系统联合使用，以满足车辆的制动要求。
首先是电气制动系统，该系统以牵引逆变器为主要设备，将车辆的动能转化为电能，并通过电阻器将电能耗散掉。其制动方式可以分为三种：再生制动、电阻制动和空转制动。其中，再生制动是指车辆在牵引状态下，通过将动能转化为电能并返回电网的方式实现制动；电阻制动是指车辆在超过一定速度时，关闭牵引系统并通过电阻器进行制动；空转制动是指车辆在低速行驶或停车时，通过牵引系统切换到空转状态并进行制动。
另外，为了提高安全性，地铁车辆通常还配备有空气制动系统。空气制动系统主要由制动阀、制动缸、制动盘、制动衬等部件组成。该系统通过制动阀将压缩空气引入制动缸，使制动盘和制动衬之间产生摩擦力，实现制动。同时，为了避免制动时的不稳定性，空气制动系统还配备了防滞制动系统。该系统主要通过防滞制动阀来控制刹车压力，使制动时车轮不会锁死，从而保证车辆行驶的稳定性。
总之，地铁车辆主流制动系统采用了电气制动和空气制动两个系统的联合使用，以满足车辆的制动要求。这种系统可以有效地保证地铁车辆在行驶过程中的安全性和稳定性，并且具有较高的能效和环保性能，是现代地铁车辆不可或缺的一部分。
地铁车辆制动系统关键技术分析 5
地铁车辆制动系统关键技术分析
地铁车辆制动系统是地铁运行安全的重要组成部分，其功能是控制车辆的减速和停车。随着地铁行业的不断发展，地铁车辆制动系统的技术也在不断更新与改进。本文将对地铁车辆制动系统关键技术进行分析，以期为地铁运行安全提供更好的技术支持。
一、地铁车辆制动系统的基本原理
地铁车辆制动系统是通过控制车辆的制动力来实现车辆的减速和停车，其基本原理是利用制动器对车轮进行制动，从而达到减速和停车的目的。一般来说，地铁车辆制动系统包括空气制动、电磁制动和液压制动等多种类型。
1. 制动器技术
制动器是地铁车辆制动系统中的核心部件，其性能直接影响着车辆的制动效果。目前，地铁车辆制动器主要有气动制动器、电磁制动器和液压制动器等多种类型。
气动制动器是利用气压来传递制动力，从而实现车辆的制动。其优点是制动力大、响应速度快，但在使用过程中需要保持气压的稳定，且需要进行定期的维护和检修。
制动控制技术是地铁车辆制动系统中的另一关键技术，其主要目的是确保车辆制动的平稳、精准和安全。目前，地铁车辆制动控制技术主要包括智能制动控制、防抱死制动和电子制动等。
智能制动控制是利用先进的传感器和控制系统对车辆的制动进行智能化控制，从而实现制动的精准和平稳。其主要优点是提高了制动的准确性和效率，同时能够减少制动部件的磨损和故障。
防抱死制动是通过对车轮进行动态监测并实时调整制动力，从而防止车轮因制动过度而发生抱死现象，保证车辆制动的稳定和安全。其主要优点是有效防止了车轮抱死现象，提高了车辆的制动性能和安全性。
随着地铁行业的不断发展，地铁车辆制动系统也在不断更新与改进。未来，地铁车辆制动系统的发展趋势主要包括以下几个方面：
未来地铁车辆制动系统将更加注重制动的精准性和平稳性，通过引入先进的传感器和控制系统，实现对车辆制动的精确控制，从而提高车辆制动的效率和安全性。
