公交车硬币真伪识别器原理
投币器的工作原理
投币器的工作原理
投币器是一种常见的硬币接收设备，通常在自动售货机、公共交通系统和游戏机中使用。
它的工作原理如下：
1. 检测硬币：当硬币被插入投币器时，投币器会使用光电传感器或磁传感器等装置来检测硬币的直径、厚度和边缘等特征，以确保只有合法的硬币被接收。
2. 辨认硬币：投币器内部配有一个硬币判别器，它会将接收到的硬币与事先存储的合法硬币信息进行比对。
比对过程中可能采用光电传感器、电磁感应或重力感应等技术来判断硬币的真伪和价值。
3. 计数硬币：一旦硬币被确认为合法且真实，投币器会将其送入一个硬币计数系统。
计数系统一般由旋转盘或电子传感器等组成，可根据接收的硬币数量进行计数并记录。
4. 存储硬币：硬币在计数完毕后，会进入一个存储车轨或存储容器。
存储系统可以根据需要进行大小、容量的安排，以便存放大量的硬币。
5. 发出信号：投币器会生成信号通知外部设备，如售货机或游戏机，确保用户已投入正确的硬币数量，并触发相应的服务或游戏。
整个过程通过使用各种传感器和处理器来实现，以确保硬币的安全性、准确性和功能的正常运作。
电子投币器工作原理
电子投币器工作原理投币器是一种常见的电子设备，广泛应用于自动售货机、公共交通工具和自助服务设备等场景中。
它的主要功能是接收硬币并对其进行验证和计数，以确保交易的准确性和安全性。
以下将详细介绍电子投币器的工作原理。
一、硬币识别和验证电子投币器首要的任务是识别和验证各种硬币，通常包括不同面额的硬币以及不同国家和地区的硬币。
硬币的识别主要依靠光学传感器，其包含了光源、光敏传感器和信号处理电路。
当硬币通过投币孔进入投币器内部时，光源会发出特定的光线照射在硬币上。
光线会被硬币表面的凹凸不平所改变，反射回传感器，传感器接收到的反射光信号会被转换为电信号，并经过信号处理电路进行分析。
根据硬币不同的特征，如尺寸、形状、材质和图案等，系统能够判断硬币的真伪和面额。
二、硬币计数和储存一旦硬币通过验证，投币器会将其计数并储存起来。
计数装置通常采用电磁感应原理，利用磁场的变化来检测硬币的通过。
当硬币通过计数器时，会引起磁场的变化，该变化会被感应线圈接收到并转换为电信号。
计数器会根据信号的数量来准确计算硬币的数量。
硬币的储存通常采用旋转盘和格子的结构。
当硬币通过计数装置后，它们会进入旋转盘中的一个特定的位置，然后盘子会旋转将硬币移到一个空的格子中。
在需要退还硬币的情况下，系统会按照特定的算法旋转盘，将所需的硬币退还给用户。
三、安全性和防伪措施投币器作为一种交易设备，必须具备一定的安全性和防伪措施，以防止欺诈行为。
常见的防伪措施包括磁性检测、电源波动检测和硬币直径检测等。
磁性检测主要用于检测硬币是否具有磁性物质，如果硬币被磁性物质磁化，投币器就会拒绝其通过。
电源波动检测是通过监测投币器供电电源的波动情况，以判断是否有人试图通过波动电源来欺诈。
硬币直径检测是通过对硬币通过时的直径进行测量，以防止使用伪造硬币。
四、数据传输和反馈电子投币器通常与其他设备进行数据传输，以便完成交易并提供相应的反馈。
数据传输可以通过有线或无线方式进行，常见的有串口、USB接口、蓝牙和无线射频等。
投币机原理
投币机原理投币机是一种常见的自动化设备，广泛应用于自助售货机、公共交通工具、游戏机等领域。
它的作用是接受硬币或纸币，并对其进行识别和计数，从而实现对应的服务或商品交换。
那么，投币机是如何实现这一功能的呢？下面我们将从投币机的原理入手，来详细介绍其工作过程。
首先，投币机的硬币识别部分是其核心组成部分之一。
硬币识别器通常采用光电传感器或磁性传感器来进行硬币的识别和验证。
当硬币通过传感器时，传感器会检测硬币的直径、厚度、材质等特征，并与预先存储的硬币信息进行比对，从而确定硬币的真伪和价值。
一旦硬币通过验证，投币机会记录硬币的面值并计入总额。
其次，投币机的纸币识别部分同样至关重要。
纸币识别器通常采用多种传感器和光学设备，通过对纸币的图案、颜色、纹理等特征进行扫描和比对，来识别纸币的真伪和面值。
一旦纸币通过验证，投币机会记录纸币的面值并计入总额。
除了硬币和纸币的识别外，投币机还需要具备计数和存储功能。
投币机会根据接收到的硬币和纸币面值进行累加，并实时显示当前总额。
同时，投币机还需要具备安全的存储装置，用于暂时存放接收到的硬币和纸币，以免发生丢失或混乱。
在接收到足够的硬币或纸币后，投币机会触发对应的服务或商品交换。
这一过程通常通过投币机与其他设备或系统的联动来实现，例如自动售货机会根据投币机的信号来释放商品，公共交通工具会根据投币机的信号来开启车门等。
总的来说，投币机的原理主要包括硬币和纸币的识别、计数和存储，以及与其他设备的联动交互。
它通过精密的传感器和算法，实现了对硬币和纸币的高效识别和管理，为自动化设备的运行提供了重要支持。
投币机的原理虽然复杂，但其应用却十分广泛，为人们的生活带来了诸多便利。
硬币识别器 完整版知识分享
硬币识别器完整版毕业设计（论文）题目:硬币识别器专业:精密仪器制造与维护成都电子机械高等专科学校二〇〇七年六月摘要科技的发展带动了社会的发展，城市的公交系统也是社会发展夫人一种体现于是公交系统的更新换代也是在所难免，车载的投币系统经历了多次的发展过程，而假币的出现将投币器上升到了一个新的高度，投币器必须加入货币识别系统，硬币识别器是一种与投币器结合使用的仪器。
使用方便、检测精度高并且有广大的发展前景。
硬币识别器只要识别现在国家发行的一元、五角、一角的硬币。
我国目前发行的1元,5角和1角硬币的金属原材料是为造币而专门使用的特殊合金,因此在它通过投币入口进入由电感和电容组成的特定传感器,金属材质和体积的差异对电容量和电感量的影响大小也出现微弱差异,电容量、电感量的变化引起电压的变化;再通过检测电路将信号放大,与设定值进行比较,确定某种硬币种类后,通过数字信号传输到单片机控制电路完成对金属硬币的识别。
关键词：电容传感器、电感传感器、检测电路、单片机控制电路。
2007年06月AbstractThe development of technology led to the development of our society. The city bus system is a social development embodied his wife then transit system upgrades are inevitable. Vehicle coin system has experienced a number of the development process, and the emergence of counterfeit money for coin rose to a new height, coin device must join the monetary identification system for identification of coins is a coin with the combined use of the equipment. Easy to use, high precision and broad development prospects. Clifton coins now identify as long as a national issue, 2.50, 3.10 coins. China currently issued by the dollar to 50 cents and 10 cents coins metal materials for the exclusive use of mints and the special alloy, So it through the entrance into the coin by the inductance and capacitance of specific sensors, The metal material and size differences of capacity and inductance of the size differences have emerged weak, capacity, inductance voltage changes caused the change; through the detection of the signal amplification circuit, and setting values, identify certain types of coins, digitalsignal transmission to the MCU control circuit completion of the identification of metal coins.Keywords: Capacitance sensor Inductance Sensor Detection Circuit SCM control circuit2007.06目录摘要 (I)ABSTRACT (II)目录 ................................................................................................................ I V第1章绪论 (1)1.1硬币与识别器的发展 (1)1.1.1硬币的发展 (1)1.1.2硬币识别器的发展与分类 (5)第2章总体设计方案 (8)2.1 总体设计思路 (8)2.2总体方案的确定 (10)第3章电路与程序设计 (13)3.1电路设计 (13)3．2各组成电路原理与应用 (15)3.2.1电桥电路 (15)3.2.2测量放大电路 (17)3.2.3整流电路 (20)3.2.4滤波电路 (26)3.2.5电压比较器 (29)3.2.6 A D转换器 (33)3.2.7单片机介绍： (35) (40)3.2.8 A D574 和8051 单片机接口电路设计： (44) (48)3.2.9光电耦合器 (49)3.3机械部分设计 (51)结论 (53)谢辞 (55)参考文献 (56)附录 (58)第1章绪论1.1硬币与识别器的发展1.1.1硬币的发展中国是世界上最早使用货币的国家之一，使用货币的历史长达五千年之久。

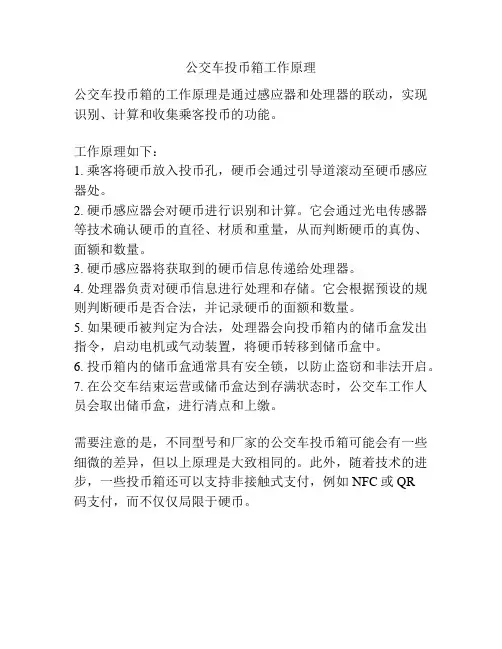

公交车投币箱工作原理
公交车投币箱工作原理
公交车投币箱的工作原理是通过感应器和处理器的联动，实现识别、计算和收集乘客投币的功能。
工作原理如下：
1. 乘客将硬币放入投币孔，硬币会通过引导道滚动至硬币感应器处。
2. 硬币感应器会对硬币进行识别和计算。
它会通过光电传感器等技术确认硬币的直径、材质和重量，从而判断硬币的真伪、面额和数量。
3. 硬币感应器将获取到的硬币信息传递给处理器。
4. 处理器负责对硬币信息进行处理和存储。
它会根据预设的规则判断硬币是否合法，并记录硬币的面额和数量。
5. 如果硬币被判定为合法，处理器会向投币箱内的储币盒发出指令，启动电机或气动装置，将硬币转移到储币盒中。
6. 投币箱内的储币盒通常具有安全锁，以防止盗窃和非法开启。
7. 在公交车结束运营或储币盒达到存满状态时，公交车工作人员会取出储币盒，进行清点和上缴。
需要注意的是，不同型号和厂家的公交车投币箱可能会有一些细微的差异，但以上原理是大致相同的。
此外，随着技术的进步，一些投币箱还可以支持非接触式支付，例如NFC或QR
码支付，而不仅仅局限于硬币。
投币机电磁铁的应用原理
投币机电磁铁的应用原理1. 介绍投币机电磁铁是一种电磁设备，常用于自动售货机、公共交通等领域。
它通过电磁铁吸合和释放的原理实现投币机的正常运行。
本文将介绍投币机电磁铁的应用原理。
2. 应用原理投币机电磁铁的应用原理主要包括两个方面：电磁感应和电磁吸合。
2.1 电磁感应投币机中的电磁铁是由线圈和铁芯组成的。
当通过线圈通入电流时，线圈会产生磁场。
磁场会使得铁芯表面产生感应电流，并在铁芯内部产生磁场。
这个磁场会增强原有磁场，从而增加了电磁铁的磁力。
2.2 电磁吸合当通入电流时，电磁铁会产生磁力。
在投币机中，通常利用电磁吸合的原理来实现投入硬币的检测和处理。
电磁吸合是指将电磁铁的磁极放置在一个吸盘上，当电磁铁通电后，吸盘会受到磁力的作用而被吸住。
这时，只要有硬币被投入，就会触发投币机的传感器，使其识别出硬币，并检测其真伪和面额。
2.3 工作原理当有硬币被投入投币口时，投币机会通过控制开关将电流通入电磁铁的线圈。
电磁铁感应产生磁力吸住吸盘，从而固定在一定的位置上。
然后，通过传感器来感知硬币的信息，如真伪和面额。
如果检测到硬币正常且面额符合要求，投币机会释放电磁铁的磁力，使吸盘放松，硬币会掉入储存箱。
如果硬币异常或面额不符合要求，则投币机会保持电磁铁的磁力，吸住硬币，并阻止其通过。
3. 优势和应用场景投币机电磁铁具有以下优势：•快速响应：当有硬币被投入时，投币机电磁铁可以迅速吸住硬币，并进行检测和处理，提高投币速度和效率。
•稳定可靠：投币机电磁铁采用的线圈和铁芯材料具有良好的稳定性和耐用性，可以长时间稳定工作。
•灵活应用：投币机电磁铁的工作原理简单、易于控制，可以广泛应用于自动售货机、停车场收费系统、售票机等领域。
4. 总结本文介绍了投币机电磁铁的应用原理。
通过电磁感应和电磁吸合的原理，投币机电磁铁可以实现对硬币的识别和处理。
其优势包括快速响应、稳定可靠和灵活应用。
投币机电磁铁在自动售货机、公共交通等领域起着重要作用，为我们的生活带来了便利。
银元鉴定器的原理
银元鉴定器的原理
银元鉴定器是一种用于鉴定银元真伪的仪器。
其原理是基于银元的物理特性进行分析和辨别。
首先，银元鉴定器利用光学系统对银元进行检测。
它通过光源照射银元表面，然后收集反射回来的光线。
真品银元的表面通常具有特定的光泽，而伪造的银元可能会因材质和制作工艺等方面的差异而表现出不同的光泽。
银元鉴定器利用光学特性检测银元表面的反射光线，从而辨别真伪。
其次，银元鉴定器利用电磁系统对银元进行分析。
真品银元通常具有特定的电导率和磁导率，而伪造的银元则可能存在较大的差异。
银元鉴定器通过电磁场的作用，测量银元的电导率和磁导率，从而判断其真伪。
最后，银元鉴定器还可以通过声波系统对银元进行检测。
不同材质和制作工艺的银元在声波传播方面可能会有不同的特性。
银元鉴定器可以通过发出声波信号，并测量其在银元表面的反射和传播情况，从而判断银元的真伪。
需要注意的是，银元鉴定器的准确性和可靠性取决于其技术和算法的成熟度。
在实际使用中，仍需综合考量其他因素，如银元的历史背景、图案纹路等，才能更全面准确地判断银元的真假。
防伪投币机在公交车上的应用
3
结语
(1) 我们改装的防伪投币机在假残币控制方面
取得的良 好效果见表20
表2
票款 ( 万元)
12 路 13 路
25 路
3 八2 J
:
应该说是成功的。防伪投币机需要纸币硬币分开投 9 条线路票款统计报表
2006 年 2 月份
票款 ( 万元 ) 损失 (元)
路，加上已经运行的 32 路，总计 9 条线路 200 部
2006 年上半年
0 .8 3
根据以上数据， 2006 年与 2005 年同期相比每 月损失减少2.5 万元， 预计在现有情况下 2006 年的
损失可控制在 巧万元以内。
车。这几条线路分布各个营运公司， 都是客流大， 影响大， 票款高， 损失最高的。 2006 年 1 月这 9 条
币，纸币要展开， 这种投币方式的变化以
!一一 一20 h ** A ‘ 、 0 5*下一
损失 (元)
994
弓 . ｝
及乘客起初的适应过程， 导致在营运高峰
时会影响到上客的速度， 但这些情况是在
损失千分率 (9/- )
3 .0 0
损失千分率 (0". ) 1
0 . 19
5
3 0 .3
预料之中的。就像无人售票模式下乘客要 自 备零钞一样， 随着使用范围的扩大和司 乘人员的 解释， 乘客会逐步适应新的投币
绝硬币从纸币口 进人。这样纸币硬币分口投币，纸
石家庄公交从 2003 年开始研究公交车防伪投币
的措施并成立课题研究小组， 立足公交实际应用角 度研究公交车防伪投币的方案。
币口实现的功能是强制展开投币、统计张数， 不作 鉴伪处理; 硬币口 实现鉴伪、 计数、 识面额的功能，
电子验钞机的磁学原理
电子验钞机的磁学原理
电子验钞机采用的磁学原理是磁传感器技术。
实际上简单的磁学原理只能检测到铁制物体，因此电子验钞机使用更先进的磁传感器，可以探测纸币上嵌入的磁性材料。
纸币中通常嵌入了一种特殊的磁性元件，如磁性油墨或磁性线圈。
电子验钞机利用磁传感器发射出一定频率的磁场，当纸币中的磁性元件靠近传感器时，会产生磁场的变化，传感器可以检测到这种变化。
通过分析磁场的强度、时间和空间分布等参数，电子验钞机可以判断纸币是否为真。
磁学原理在电子验钞机中的应用是一种非常有效的方法，因为磁性元件通常很难仿制，所以通过检测磁性元件的存在与否可以有效区分真伪纸币。
同时，磁学原理对于检测纸币的损坏也非常敏感，能够帮助准确鉴别破损的纸币。
但需要注意的是，不同国家的纸币可能采用不同的磁性元件，所以电子验钞机需要根据纸币的不同特征进行调整和适配。
货币识别原理大概
货币识别原理大概货币识别器涉及机械、电、光、磁等多个领域的知识, 需要各方面互相配合, 是自动售货机、自动售卡机等各类自助服务设备的关键部件。
关键词: 硬币识别纸币识别AT89C52 1 货币识别器原理货币识别器主要包括硬币识别与纸币识别两部分。
1.1 硬币识别原理我国目前发行的1 元、5 角和1 角硬币的金属原材料是为造币而专门使用的特殊合金, 因此在它通过投币入口进入由电感和电容组成的特定高频振荡线路所产生的磁场时, 金属材质和体积的差异对电感量的影响大小也出现微弱差异, 电感量的变化引起振荡频率的变化, 再通过检测频率的变化, 与设定值进行比较, 确定某种硬币种类后, 经窄带选频电路将频率信号变成电压信号输出, 完成对金属硬币的识别。
1.2 纸币识别原理纸币识别器由主控部分、传感器部件、驱灯组件、A /D 转换器、外部存储、电机、模式选择、电源板等组成一个单片机控制的系统,通过多个接口把紫光、磁性、红外穿透引入主控器。
把正常钞票在各传感器接收到的信号进行统计取样、识别, 并寄存起来, 作为检测的依据。
当识别纸币时, 把在各通道接口接收到的信号参数与原寄存起来的信号参数进行比较、判断, 若有明显差异时、但立即送出报警信号并截停电机, 同时送出对应的信号提示。
1.2.1 荧光检测荧光检测的工作原理是针对人民币的纸质进行检测。
人民币采用专用纸张制造( 含85 % 以上的优质棉花) , 假钞通常采用经漂白处理后的普通纸进行制造, 经漂白处理后的纸张在紫外线( 波长为365n m 的蓝光) 的照射下会出现荧光反应( 在紫外线的激发下衍射出波长为420- 460n m 的蓝光) , 人民币则没有荧光反应。
所以, 用紫外光源对钞票进行照射并同时用硅光电池检测钞票的荧光反映, 可判别钞票真假。
为排除环境光对辨伪的干扰, 必须在硅光电池的表面安装一套透过波长与假钞荧光反应波长一致的滤色片。
在荧光检测中, 需要注意两个问题: 1. 检测空间的遮光。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公交车硬币真伪识别器原理
1.目前投入试用的“硬币识别机”设置有感应线圈，通过对硬币的材料、大小尺寸等各个要素进行感应并探明真伪。
据技术人员介绍，不同的材质具有不同的磁场变化，可以通过电子技术进行分析、探查和识别，更高级的检测还可以运用频谱分析。
2.一堆真假硬币，通过徐州市发明人周永谦发明的机器，倾刻间可分出真伪。
该机器是由外壳、语音提示监控、记忆探头三部分组成，其中记忆探头是其核心。
据介绍，探头中的记忆可在瞬间识别所接触的硬币的重量、体积、金属成分等，由于真假币之间在这些方面存有差距，因而面对该机器时，结果自然也会不同。
3.我国目前发行的1元,5角和1角硬币的金属原材料是为造币而专门使用的特殊合金,因此在它通过投币入口进入由电感和电容组成的特定高频振荡线路所产生的磁场时,金属材质和体积的差异对电感量的影响大小也出现微弱差异,电感量的变化引起振荡频率的变化;再通过检测频率的变化,与设定值进行比较,确定
某种硬币种类后,经窄带选频电路将频率信号变成电压信号输出,完成对金属硬币的识别.
金属硬币识别器种类繁多,但贮币退币机构基本上分为两类:一类是平面式贮币,电磁阀退币;另一类是圆筒式贮币,步进电机退币.当硬币投入后经过识别识出电信号后,伪币和异物被排出,真币按面值由几组分布电磁阀分配到不同贮币腔体内备用.当收到退币找零电信号后,通过退币电磁阀或退币电机拉杆,将贮币腔内
下部硬币依电信号程序推出,完成自动售货机的退币找零功能.
4.
一、识别原理
主要识别指标：直径、材质、厚度。
材质是用电磁的方式测的，使用空心线圈或磁芯线圈，线圈组数少的只有一组，多的常见的是六组。
工作状态下，线圈及其外围电路会以一个特殊的频率振荡（多
个线圈的话频率各不相同），当硬币以垂直或平行于线圈平面的方式穿过时（不同产品方式不同），会引起振荡频率的变化。
材质不同所引起的频率变化幅度和方向（增加、减少）也不同，对某种硬币的变化特征进行记录后，就成为使用中识别该种硬币的依据。
厚度是没有东西专门测的，实际上这个指标是和材质一起测。
因为即使相同材质的硬币，如果厚薄不同，导致的频率变化差异也较大。
直径——老式的识别装置用光电管队列来识别直径，排列组合得当的话，识别精度也不低（可答0.5mm）。
新一点的都用偏心或异形线圈来测量，依据是直径小的硬币与线圈的重合部分也少，由此也带来频率变化的不同。
二、常见防假原理
主要依靠前面说的频率变化特征，对于可接受的真币，将其变化限制在一个范围之内，而假币往往在某个指标上和真的有差异，被辨认出来被踢掉。
投币入口应有一个检测元件（一般是光电管），检测到硬币进入后才会让后面的线圈振荡并开始记录频率值，同时计算变化量。
一个硬币正常的情况下是被塞进入口，然后沿结构设计好的槽滚动进入，会有一定的速度，通过前述的线圈的时间很有限（500ms以内），而且速度比较均匀。
所以，这作为一个判断的指标，一枚缓慢放进的硬币是不会被接受的。
三、常见防盗原理
主要依靠复杂的结构设计防盗。
指标吻合了，速度对了，认为是真币，会马上就加钱、确认交易吗？不会。
在后面还会有若干道防线——首先是一个电控制的门，门后的通道有光电检测，确认硬币通过此门后，门被关闭（某些情况下，这门的侧面装了金属刃，要是用丝线什么的吊着硬币，喀嚓～～～）。
然后硬币可能直接落入储币箱或落入一个中间暂存机构后再进入储币箱，这个过程中可能还会有一两次光电检测过程，任何一次检测不到硬币的存在，都不会确认有硬币进来。
设计得好的话，硬币一旦通过那个门，就不可能再从入口处拉出来，只有想法从退钱口处拉出来，但是如果退钱口也采用了特殊设计，这就是一个不可能的任
务了。
