导频污染的定义
大规模MIMO通信发展中存在的难点及解决方案
大规模MIMO通信发展中存在的难点及解决方案作者：周昭华来源：《中国新通信》2017年第08期【摘要】文章阐述了大规模MIMO无线通信的特征，在此基础上，针对大规模MIMO通信发展的特点进行了简要地总结与分析，并提出了大规模 MIMO技术发展中难点的解决方案，以供读者参考。
【关键词】大规模MIMO 第五代移动通信频谱效率问题解决方案过去，多输入多输出（MIMO）技术在通信网络中得到了广泛应用，它具有无线通信系统的频谱利用率高、降低额外的带宽能耗。
近年来，随着移动新业务需求量的不断增大，大大提升了移动通信传输速率需求，用户在使用系统服务中将会产生一些干扰，对系统可靠性影响较大，加上数据速率过高，其功率消耗就越大，因此存在需求上的矛盾，难以满足人们的使用需求。
因此，本文通过自身的工作实践，论述了大规模MIMO通信发展中存在的难点及解决方案。
一、大规模MIMO无线通信的特征在无线通信基站覆盖的区域内，大规模MIMO可以配置10根以上的天线，相对于4G系统（可以配置4根或8根）来说，增加了天线的数量，高达两级以上，这些天线采用大规模集中放置的模式，应用于覆盖区域的用户，且在同一时频资源上，充分发挥基站空间自由度，与基站通信时，大大地提高了频谱效率，以防止小区干扰的能力。
利用基站大规模天线配置的分集或阵列增益，能够提高基站和用户之间的功率。
二、大规模MIMO通信发展的特点分析2.1 随机变化的特性在传统MIMO中，由于天线数较少，发送端和接收端形成的信道都具备各自的个体性和独特性，相互之间关联性较小。
然而，当天线数增加到无穷时，原本属于随机的信道矩阵，此时各元素间将存在一定的确定性，这样矩阵可以通过某些方式进行分解，实现整体运算复杂度的降低。
此外，天线阵列的孔径越大，其精确度也将变得越高。
2.2 降低用户间干扰随着基站侧天线数量的增加，用户间信道趋于正交，而当基站天线数趋于无穷时，通常严重影响通信系统性能的热噪声和不相干的小区间干扰可以忽略不计。
416-自管理网络(SON)策略和优化功能介绍
自管理网络（SON）策略和优化功能介绍从4G网络开始，各主设备厂家的SON功能就越来越完善，并且均可以投入生产使用，用的较频繁的有ANR（也就是邻区自动优化功能）。
其实，SON包括很多的功能，比如负荷均衡、切换参数优化、容量和覆盖优化（CCO）、RACH优化等，本文是介绍3GPP R16 协议定义的SON功能.负荷均衡优化LB（Load Balancing）优化的目标是处理不均衡的业务负载分布，并最小化实现负载均衡所需的切换和重定向次数。
应使用以下目标之一或以下目标的组合。
具体目标值由优化人员配置。
优化人员应为使用的目标分配权重。
可为负载均衡目标配置下表：LB Monitor Function: 此功能用于监视负荷均衡优化（例如，监视相关的性能计数器或警报）。
LB Policy control function: 此功能用于配置负荷均衡优化策略。
图1：负荷均衡部署架构对于负载均衡，SON LB 决策算法位于eNB 中。
IRPManager 可以收集与负荷均衡相关的性能度量。
切换参数优化功能对于LTE 系统内，应使用以下目标之一或以下目标的组合。
具体目标值由优化人员配置。
优化人员应为使用的目标分配权重。
Target Name DefinitionLegal Values 切换相关失败率（与切换相关的失败事件数）/（切换事件总数） 如果实际值小于目标值，则满足目标。
Integer [0..100] in unit percentage在实现优化人员配置的其他目标的情况下，应始终追求最小化不必要切换次数的目标。
此目标可能不需要配置目标值。
下表是切换涉及的参数。
NM (IRPManager)DM eNBItf-NeNBEMLBLBLB Monitor FunctionLB Policy Control FunctionX2eNB LBLB Monitor FunctionLB Policy Control FunctionX2EM表1. 同频和异频切换涉及的切换优化参数表2. 异系统切换优化参数HO参数优化功能重点检测过早切换、过晚切换以及HO导致的网络资源使用率低下。
中国移动网上大学无线 无线维护 爱立信 L1题库 (2)

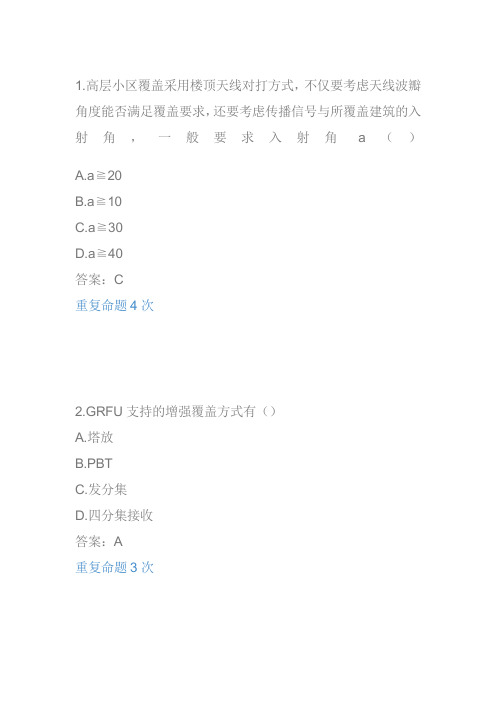

1.高层小区覆盖采用楼顶天线对打方式，不仅要考虑天线波瓣角度能否满足覆盖要求，还要考虑传播信号与所覆盖建筑的入射角，一般要求入射角a（）A.a≧20°B.a≧10°C.a≧30°D.a≧40°答案：C重复命题4次2.GRFU支持的增强覆盖方式有（）A.塔放B.PBTC.发分集D.四分集接收答案：A重复命题3次3.黄色预警(L3)：确保重点保障客户的（）畅通，最大限度的满足所有用户的基本通信需求。
A.语音、数据业务B.语音、互联网业务C.语音、短信业务D.语音、视频通话业务答案：C4.（）是用于隧道覆盖的最佳选择。
A.辐射电缆B.直放站C.数字光纤拉远GRRUD.高功率载频板答案：A5.单站验证的主要目的是（）A.检查设备是否正常B.检查数据配置是否正确C.站点覆盖调整D.站点切换优化答案：A6.同一LAC下哪些参数必须设置相同A.小区的手机定时位置更新时间B.小区的网络号（NCC）C.小区的最低接入电平D.小区重选偏置答案：A重复命题1次7.在OSI定义的七层参考模型中，对数据链路层的描述正确的是：（）A.实施流量监控，错误检测，链路管理，物理寻址B.提供应用软件的接口C.实现数据传输所需要的机械，接口，电气等属性D.提供端到端数据传输的链路建立机制E.检查网络拓扑结构，进行路由选择和报文转发答案：A8.天线下倾角分为（）和（），两种下倾角均可以起到控制基站覆盖范围作用A.机械下倾、定向下倾B.定向下倾、全向下倾C.电子下倾、定向下倾D.电子下倾、机械下倾答案：D重复命题6次9.关于室内内布线说法错误的是（）A.交流电源线应和信号线分开布放。
B.交流电源线、直流电源线和信号电缆线都应分开布放。
C.交流电源线和直流电源线可以一起布放。
D.直流电源线应和信号线分开布放。
答案：C10.EnodeB的同步（Synchronization）的正常状态应该是A.HOLD_OVER_MODEB.FREE_RUNNING_MODEC.LOCKED_MODED.STARTUP_MODE答案：C11.由于附近建筑物或其它障碍物的反射造成某一点的信号的矢量和为零，我们把这种现象称为:()A.瑞利衰落B.时间色散C.对数正态衰落（阴影效应）D.损耗答案：A12.在BSC数据中，我们常常使用MO概念，它所指代的是A.BTS中的硬件和软件B.RBS2000中的硬件和软件C.BTS中的硬件D.BTS中的软件答案：A重复命题1次13.每月应对直放站进行发射功率和________的检查。
3G移动通信技术题库
3G移动通信技术题库一、填空题（60题）1. 第三代移动通信系统最早于1985年由国际电信联盟(ITU)提出，当时称为未来公众陆地移动通信系统(FPLMTS)，1996年更名为IMT-2000(国际移动通信-2000)，意即该系统工作在 2000 MHz频段，最高业务速率可达 2000 kb/s。
2. 主流3G接口技术中 TD-SCDMA 是我国提出的技术。
3. 中国移动、中国联通、中国电信三大运营商分别使用 TD-CDMA 、 WCDMA 和cdma2000 标准。
4. 3G的目标是：全球统一 频段 ，统一 标准 ，无缝覆盖。
5. 第三代移动通信系统中WCDMA、cdma2000、TD-SCDMA，分别是FDD 、 FDD 、 TDD 制式。
6. 在UHF频段，从发射机到接收机的电磁波的主要传播方式是 散射。
7. 假设机站天线的发射功率为43dBm，则对应 20 W。
8. WCDMA体制移动性管理机制的核心技术是 MAP技术 和 GPRS隧道技术 。
9. 基站天馈子系统由天线、馈线、天馈避雷器、 塔放 等组成。
10. RNC包括中央交换子系统、业务处理子系统、 操作维护子系统 等逻辑子系统。
11. WCDMA无线网络的规划区主要依据 话务量 和覆盖区地物来进行分类。
12. WCDMA宏蜂窝基站的发射功率为 43 dBm，导频功率约占约 33 dBm。
13. 扩容可以通过 加站 、 加载频 、 加功放 等方式实现。
14. 网规网优业务流程包括预规划、 无线 勘测、网络割接、路测 优化和网络验收等5个主要阶段。
15. 多址技术有 时分多址 、 频分多址 和 码分多址 ；双工技术有 时分双工 和 频分双工 。
16. WCDMA系统带宽是 5MHz 。
17．常见的覆盖问题有覆盖空洞、 覆盖盲区 、 越区覆盖 、 导频污染 、上下行不平衡 等。
18. WCDMA容量是一个“软容量”，上行链路极限容量一般是受限于 干扰 ，下行容量受限于 功率 。
TD
（一）TD-SCDMA基本原理1简述TD与其它3G制式的技术比较。
答案：①TD双工方式为时分双工（TDD），而WCDMA和cdma2000都是频分双工（FDD）；②WCDMA与cdma2000都是频分多址（FDMA）和码分多址（CDMA），而TD不仅使用了前两种多址方式，还使用了时分多址（TDMA）和智能天线（SCDMA）；③WCDMA载波带宽为5MHz，cdma2000载波带宽为 1.25MHz，TD载波带宽为1.6MHz；④WCDMA码片速率为3.8Mcps，cdma2000码片速率为1.2288Mcps，TD码片速率为1.28Mcps；⑤WCDMA的同步方式为异步，而TD与cdma2000都为同步；⑥WCDMA和cdma2000接受检测是相干解调，而TD使用的是联合监测。
2 简述3G频率划分，以及目前移动TD所用的频段。
答案：3G频率划分如下三种：①主要工作频：频分双工方式（FDD）：1920~1980MHz/2110~2170 MHz时分双工方式（TDD）：1880~1920 MHz/2010~2025 MHz②补充工作频率：频分双工方式（FDD）：1755~1785 MHz/1850~1880 MHz时分多址方式（TDD）：2300~2400 MHz③卫星移动通信系统工作频段：1980~2010 MHz/2170~2200 MHz3 理解TD的双工以及多址技术的特点。
答案：TD使用的是时分双工（TDD）：该技术以不同时隙区分上行和下行其优点是：在上下行业务不对称时可以给上下行灵活分配不同数量的时隙，频谱效率高；上行和下行使用相同频率载频，便于引入智能天线、联合检测等新技术缺点是：实现较复杂，需要GPS同步，和CDMA技术一起使用时，上下行之间的干扰控制难度较大。
多址技术的特点：①频分多址（FDMA）：即通过频率上的划分来区分不同的用户，实现起来比较简单，但由于频率资源有限，所以系统容量受限。
L等级考试-无线维护-L1
1. 室内电梯覆盖为免入电梯发生掉话一般使用（）直放站A.宽频B.光纤C.选频D.微波答案：A2.在基站设备的日常维护工作中，描述不正确的为( )A.检查电源线是否老化B.晃动检查电源线连接是否紧固C.电源线是否粘贴标签，但标签标识是否准确、清晰无关紧要D.检查设备输入电压和开关电源输出电压是否在标称值范围内答案：C3. 基站铁塔高度为50米，同时过桥长度为6米，按照规范此站馈线接地数量应为_____处。
A.3B.5C.4D.6答案：C4. 正常情况下，直放站设备中Modem的指示灯的状态为A.快闪B.慢闪C.长灭D.长亮答案：B重复命题4次2015年10月20日9点30分无线无线维护诺基亚L12015年10月20日9点30分无线无线维护爱立信L12015年10月20日9点30分无线无线维护贝尔L12015年10月20日9点30分无线无线维护大唐L15. SDR基站中，负责系统控制和时钟供给，并完成Abis/Iub 接口的单板是（）。
A.PMC.UBPGD.SA答案：B6. OSI参考模型是由下列选项中哪个组织提出的：（）A.IEEEB.美国国家标准局（ANSI）C.EIA/TIAD.IBAE.ISO答案：E7. 天馈安装检查下列说法不正确的有（）A.天线连接正确，扇区关系正确；B.基站定标测试、灵敏度测试指标符合要求。
C.天线与RRU之间的跳线必须接地D.天线方位角、下倾角安装与设计不可以有差异；答案：C重复命题7次2015年10月20日9点30分无线无线维护诺基亚L12015年10月20日9点30分无线无线维护爱立信L12015年10月20日9点30分无线无线维护中兴L12015年7月22日9点30分无线无线维护爱立信L12015年10月20日9点30分无线无线维护贝尔L12015年10月20日9点30分无线无线维护华为L12015年10月20日9点30分无线无线维护大唐L18. SDR基站中，负责E1/T1接入，信号监控防雷等作用的单板是（）。
RF优化
某项目Cluster划分
Page 4
RF优化前的测试准备工作
簇划分的原则
Cluster 的划分需要与客户共同确认，在 Cluster 划分时，需要考虑如下因 素： 簇中基站数量应根据实际情况，15-25个基站为一簇，不宜过多或过少。 可参考运营商已有网络工程维护用的Cluster划分。 地形因素影响：不同的地形地势对信号的传播会造成影响。 行政区域划分原则：当优化网络覆盖区域属于多个行政区域时，按照不同行 政区域划分 Cluster。 路测工作量因素影响：在划分 Cluster 时，需要考虑每一 Cluster 中的路测 可以在一天内完成，通常以一次路测大约 4 小时为宜。
Page 1
RF优化流程图
Page 2
RF优化前的测试准备工作
RF优化目标
网络的质量性能好坏是通过运营商制定的KPI指标反映，也是我们优化的目标。RF 作为网络初期的优化重心，主要通过最直接的工程参数调整（无线参数辅助）来解 决覆盖的问题，合理的覆盖是后期业务指标优化、及全网优化的基础。覆盖相关的 KPI主要由下行PCCPCH RSCP和C/I来反映。在RF 优化阶段应达到KPI的验收要求标
解决措施
Page 15
孤岛效应
定义
所谓孤岛效应就是在无线通信系统中，因为复杂的无线环境，无线信号经过
山脉、建筑物、以及大气层的发射、折射，或基站安装位臵过高，以及波导 效应等原因，引起在远离本小区覆盖的区域外形成一个强场区域。该现象属
于越区覆盖的一个现象。如图所示，小区D因为某种原因在相距很远的小区A
规划问题 网络规划仿真的真实准确程度受很多因素的影响，或多或少存在一定的偏 差
《无线网络的规划与优化[全文5篇]》
![《无线网络的规划与优化[全文5篇]》](https://img.taocdn.com/s3/m/5da186e00912a216157929a1.png)
《无线网络的规划与优化[全文5篇]》第一篇：无线网络的规划与优化无线网络的规划与优化（杭州移动胡永庆）一、规划1.1宏站系统规划设计。
规划目标定义及需求分析，传播模型校正，预规划（链路预算，容量估算），站址初选和勘查，详细规划（系统的站点布局，无线系统参数配置），多载频组网，时隙规划.，码资源规划，覆盖规划，小区规划（小区所属bsc或者rnc边界规划，小区所属lac边界规划，小区所属交换机边界规划），网络层次规划，配套要求（对天馈部分的要求，对基站传输的要求，对基站电源的要求）。
1.2分布系统设计除以上规划设计外增加了。
室内覆盖规划和设计流程，室内传播模型，室内分布系统方案，共分布系统干扰分析，共网工程改造。
1.3室内分布系统规划要求。
网络指标，边缘场强规划，功率配置规划，天线覆盖半径规划，无线传播模型，室内链路预算，频率规划，小区规划，电磁辐射的要求，信源选取要求。
1.4室内分布系统建设方案。
室内分布系统改造要求，无源室内分布系统改造方案，有源室内分布系统改造方案，新建独立主路由解决方案，新建独立室内分布系统，bbu+rru室内分布解决方案。
二、优化2.1优化指导思想与原则。
最佳的系统覆盖，合理的切换带的控制，系统干扰最小，均匀合理的基站负荷。
2.2网络优化分为。
工程优化，运维优化，加站优化，拆站优化。
2.3无线网络专题优化。
覆盖专题优化（隧道覆盖优化，大型场馆的网络优化，高速场景下的网络优化，），干扰与消除专题优化，协同优化（提高切换成功率）专题优化，无线资源管理算法和参数专题优化，室内覆盖规划优化策略，室内覆盖优化问题。
三、无线网络规划与优化应该注意的问题3.1规划必须以频率覆盖为大局规划有大有小，大到系统规划，小到小区规划，但都必须要以大局为重，这个大局应该是频率覆盖。
频率覆盖是指一个地区或者一个城市的每个地方都应该要有连续的无干扰的频率覆盖。
无干扰不是说一点儿都没干扰而是这个干扰至少不影响手机正常接续和通话。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
要解释该问题，首先要了解导频污染定义。
通常将导频污染定义为：在某一点存在过多的强导频，但却没有一个足够强的主导频。
根据这一定义，在制定导频污染判别标准时，需要确认的内容包括：
“强导频”的定义
“过多”的定义
“没有一个足够强的主导频”的定义
1. “强导频”的定义
当确定某一导频是否为强导频时，判断标准是该导频的绝对强度。对于导频强度，可
以通过导频的RSCP来衡量，如果导频的RSCP大于某一门限，判定该导频为强导频。
即：
AbsoluteRSCPThRSCPCPICH_
_
2. “过多”的定义
当判断某一地点是否存在过多的导频时，判断标准是导频数目的多少。如果某一地点
的导频数目大于某一门限，判定该点存在过多的导频。即：
N
ThNumberCPICH_
3. “没有一个足够强的主导频”的定义
当确定是否没有一个足够强的主导频时，判断标准是该点存在的多个导频的相对强
弱。结合前面的定义，如果某一地点的最强导频的信号强度与第)1(NTh强导频的信
号强度的差值小于某一门限，判定该点没有一个足够强的主导频。即：
lativeRSCPthThstThRSCPCPICHRSCPCPICHNRe_)1(1)__(
综合上面描述，当满足下面所述条件时，判定该点存在导频污染：
1. 满足条件AbsoluteRSCPThRSCPCPICH__的导频个数大于NTh个；
2. lativeRSCPthThstThRSCPCPICHRSCPCPICHNRe_)1(1)__(
设定dBmThAbsoluteRSCP95_，3NTh，dBThlativeRSCP5Re_，则导频污染判断标准
为：
1. 满足条件dBmRSCPCPICH95_的导频个数大于3个
2. dBRSCPCPICHRSCPCPICHthst5)__(41
当同时满足条件1、2时，判定存在导频污染。
从上述的判断条件知，要满足导频污染的条件首先需满足：
AbsoluteRSCPThRSCPCPICH_
_
一般情况，这里的AbsoluteRSCPTh_大于解调门限对应的最小RSCP（可根据解调门限和网络
干扰计算得到），此时导频污染与导频的解调门限无关；在特殊情况下，这里的
AbsoluteRSCPTh_
小于或等于导频的解调门限对应的最小RSCP，此时导频污染与解调门限有关，即与接收机
的解调能力有关，此时构成污染的各导频的RSCP一般都较高，但EC/IO较小，在接收机的
解调门限之下。
