excel坐标导入CAD
CAD导入excel坐标
首先，在Excel中输入坐标值。我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AutoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：“=A2&”,“&B2”，C2中就出现了一对坐标值。我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。
其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel中的复制按钮来完成此工作。
最后，打开AutoCAD，在左下角处可以看见命令行， 在“command”后键入“spline” (画曲线命令)，出现提示：“Object/：”，再在此位置处点击鼠标右键，弹出菜单，在菜单中选“Paste”命令，这样在Excel中的坐标值就传送到了AutoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。（注意：画什么线就点什么命令，画点就输入点命令point）
通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。
如何将GPS测量仪器内坐标点如何导入CAD图形中
如何将GPS测量仪器内坐标点如何导入CAD图形中
将GPS测量仪器内已测量的坐标数据导出为TXT点-名称格式。然后将文本内容复制粘贴到新建表格中，进行智能分列操作。选择分隔符合，逗号打钩，完成分列操作后，得到表格。接着进行函数命名，例如输入="line "&B2&","&C2，即可得到坐标连线。拖拽表格属性，全选复制，打开CAD，输入命令l，回车，粘贴复制的表格，即可得到坐标连线。如果需要增加名称+高程，可在表格内编辑函数公式，然后下拉表格，全选复制，打开CAD，直接粘贴，完成表格划线及名称标注。
如果需要进行点及名称高程的标注，不用连线，则重新编辑函数公式。例如输入="point "&B2&","&C2&","&D2，注意，point后有空格。然后回车，下拉表格，全选复制当前列（G列），打开CAD，直接在命令处进行粘贴，即可得到点的图形。在复制表格命名列（F列），直接进行粘贴即可。
CAD中批量输入点及编号方法、大地坐标导入CAD图、电子表角度
有时候测量中会牵扯到画图，在cad中展点，但是如果点号比较多的时候，标注点好就是一项很繁重的任务了。
通过网上查询有一个命令结合着excel统一规划格式就可以实现批量标注点号了。
一、批量导入点坐标
在cad中输入的命令格式为：输入 ="point "&C2&","&B2
point 4,3
在execl中格式是这样的写的 ="point "&C2&","&B2 弄好以后，把你的几百个点展进cad中
二、批量标注坐标点号
在cad中输入的命令格式为：输入 ="-text j bc "&B2+2&","&C2+2&" "&2&" 0 "&A2
-text j bc y,x 2 0 1
其中X，Y尽量别和所展的点一直，统一的偏移一个量最好，这样点号就会标注的有条理了。2是字体大小，0是字体旋转角度，1就是标注的点号 在excel中的格式为 ="-text j bc
"&B2+2&","&C2+2&" "&2&" 0 "&A2 将格式好的命令粘贴到cad命令行就行了。
点号 X Y 坐标格式 点号格式
1 3 4 point 4,3 -text j bc 5,6 2 0 1
2
5 6 point 6,5 -text j bc 7,8 2 0 2
如何快速的将大地坐标系导入进施工结构的cad平面图纸中
大家都知道施工的cad结构图纸中的平面图,例如桥梁,地铁车站,涵洞等,这些平面图纸是没有坐标系的。但是由于种种原因，我们可能会用到这个图纸的某些坐标，这样会更直观的看到图纸到坐标点位的分布情况。
那下面我就会把没有坐标系的cad施工结构平面图纸以一个例子使其附上坐标，让每个点位都有对应的坐标。
我们需要准备的就是，熟悉两个cad 命令 1， sc 缩放命令。 2， align 对齐命令 然后我们好需要知道这张图的其中三个点的坐标，找些具有特征性的点就行了（例如交点，角点，中点等等）
Excel内坐标CAD多功能画点,画线,标注点号或高程程序(自编)
编号纵坐标（X）横坐标（Y）高程（Z）绘CAD多段线（pl+Ctrl v）绘CAD点（Ctrl v）CAD标注点号（Ctrl v）CAD标注高程（Ctrl v）1507301.8442780804.6170507301.844,2780804.617point 507301.844,2780804.617,0-text j ml 507299.844,2780808.617,0 3 0 1-text j ml 507303.844,2780804.617,0 3 0 02507301.2582780754.8030507301.258,2780754.803point 507301.258,2780754.803,0-text j ml 507299.258,2780758.803,0 3 0 2-text j ml 507303.258,2780754.803,0 3 0 03507300.6652780714.9850507300.665,2780714.985point 507300.665,2780714.985,0-text j ml 507298.665,2780718.985,0 3 0 3-text j ml 507302.665,2780714.985,0 3 0 04507300.142780679.8080507300.14,2780679.808point 507300.14,2780679.808,0-text j ml 507298.14,2780683.808,0 3 0 4-text j ml 507302.14,2780679.808,0 3 0 05507298.3962780632.6630507298.396,2780632.663point 507298.396,2780632.663,0-text j ml 507296.396,2780636.663,0 3 0 5-text j ml 507300.396,2780632.663,0 3 0 06507298.6922780632.5490507298.692,2780632.549point 507298.692,2780632.549,0-text j ml 507296.692,2780636.549,0 3 0 6-text j ml 507300.692,2780632.549,0 3 0 07507298.6452780631.0080507298.645,2780631.008point 507298.645,2780631.008,0-text j ml 507296.645,2780635.008,0 3 0 7-text j ml 507300.645,2780631.008,0 3 0 08507313.6752780613.2180507313.675,2780613.218point 507313.675,2780613.218,0-text j ml 507311.675,2780617.218,0 3 0 8-text j ml 507315.675,2780613.218,0 3 0 09507335.5482780613.0620507335.548,2780613.062point 507335.548,2780613.062,0-text j ml 507333.548,2780617.062,0 3 0 9-text j ml 507337.548,2780613.062,0 3 0 010507412.4862780612.5140507412.486,2780612.514point 507412.486,2780612.514,0-text j ml 507410.486,2780616.514,0 3 0 10-text j ml 507414.486,2780612.514,0 3 0 011507612.1552780583.2960507612.155,2780583.296point 507612.155,2780583.296,0-text j ml 507610.155,2780587.296,0 3 0 11-text j ml 507614.155,2780583.296,0 3 0 012507616.7082780589.6870507616.708,2780589.687point 507616.708,2780589.687,0-text j ml 507614.708,2780593.687,0 3 0 12-text j ml 507618.708,2780589.687,0 3 0 013507581.5322780703.1210507581.532,2780703.121point 507581.532,2780703.121,0-text j ml 507579.532,2780707.121,0 3 0 13-text j ml 507583.532,2780703.121,0 3 0 014507505.8282780671.6950507505.828,2780671.695point 507505.828,2780671.695,0-text j ml 507503.828,2780675.695,0 3 0 14-text j ml 507507.828,2780671.695,0 3 0 015507495.3732780683.0810507495.373,2780683.081point 507495.373,2780683.081,0-text j ml 507493.373,2780687.081,0 3 0 15-text j ml 507497.373,2780683.081,0 3 0 016507433.7682780732.0390507433.768,2780732.039point 507433.768,2780732.039,0-text j ml 507431.768,2780736.039,0 3 0 16-text j ml 507435.768,2780732.039,0 3 0 017507425.4492780738.6150507425.449,2780738.615point 507425.449,2780738.615,0-text j ml 507423.449,2780742.615,0 3 0 17-text j ml 507427.449,2780738.615,0 3 0 0
将全站仪中测量的坐标、高程导出并导入CAD中的方法
将全站仪中测量的坐标、高程导出并导入CAD中的方法
以全站仪RTS112RL为例：
1、全站仪开机，将全站仪设置为USB模式。
2、将全站仪与电脑用数据线连接
3、
在电脑上打开U盘盘符，显示下图所示文件夹。
其中：CINDEX：坐标点号列表文件夹
CODE：属性文件夹
CORD：坐标数据文件夹
MEAS：测量数据文件夹
MINDEX：测量点号列表文件夹
4、打开需要导出文件的文件夹，选择需要导出的文件，点击右键
将该文件复制至电脑。
5、打开复制到电脑中的文件如下图
6、删除不需要的数据，然后将需要的数据（如坐标、高程）复制到Excel空白表格中并编辑成如下图格式：注意“，”为英文字符，除字高及文字旋转角度外均应设置保留为三位小数，便于下面编辑时对齐。
7、编辑好后将文档另存为后辍为prn格式的文档。
8、用记事薄打开prn格式文档，如下图
将所有数据之间的空格用替换方式替换成一个字符宽的空格（仅能一个字符宽的空格，否则会出错）。编辑完成后另存为后辍为scr格式保存。
9、
打开CAD,并打开对应坐标系图纸，坐标系设置为世界坐标系，然后点击“工具”--“运行脚本（R）...”打开保存的scr格式文档即自动运行导入如下图
10、后续处理：为了便于标出准确点位，可以将导出数据整理成如下格式并导入CAD中
注：导入方法
将Excel表中编辑好的数据（如下图）复制
打开CAD并打开已用1～9的方法已导入数据的图纸，点击菜单line,
在命令行中右键并粘贴刚才复制的数据即可自动导入，导入后如下图：
END
CAD如何批量导入坐标点
CAD批量导入坐标
方法1
1、如下图，提前将坐标点（X，Y）输入excel中，在D2中输入 =”point_”&B2&”,”&C2
[注意，_代表一个空格，整个公式是在英文输入法下输入的]，拖动D2，对D3至D21进行填充。
2、将D2-D21复制粘贴到新建的记事本中，如下图。并将记事本的后缀txt改为scr 。
3、打开Autocad，选择菜单栏中的工具，然后选择工具下的选择脚本文件一项，选中CAD批量导入坐标.scr ，在左下角命令行中先输入z回车后再输入a后回车，对所显示的区域进行放大处理，则大功告成！
方法2
1、如下图，提前将坐标点（X，Y）输入excel中，在D2中输入 =B2&”,”&C2
[注意，_代表一个空格，整个公式是在英文输入法下输入的]，拖动D2，对D3至D21进行填充。
2、复制D2-D21后，打开Autocad，在左下角命令行中输入命令PL后回车，在将复制后的D2-D21粘贴在命令行，在左下角命令行中先输入z回车后再输入a后回车，对所显示的区域进行放大处理，则大功告成！

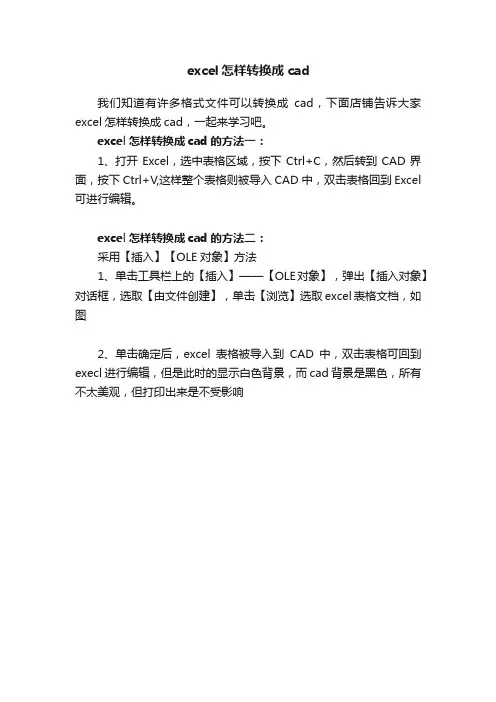

excel怎样转换成cad
excel怎样转换成cad
我们知道有许多格式文件可以转换成cad，下面店铺告诉大家excel怎样转换成cad，一起来学习吧。
excel怎样转换成cad的方法一：
1、打开Excel，选中表格区域，按下Ctrl+C，然后转到CAD界面，按下Ctrl+V,这样整个表格则被导入CAD中，双击表格回到Excel可进行编辑。
excel怎样转换成cad的方法二：
采用【插入】【OLE对象】方法
1、单击工具栏上的【插入】——【OLE对象】，弹出【插入对象】对话框，选取【由文件创建】，单击【浏览】选取excel表格文档，如图
2、单击确定后，excel表格被导入到CAD中，双击表格可回到execl进行编辑，但是此时的显示白色背景，而cad背景是黑色，所有不太美观，但打印出来是不受影响
怎样把excel表格转换成cad读取(精选范文)
1 怎样把excel表格转换成cad读取（精选范文）
【自我介绍】
1、单击工具栏上的【插入】——【OLE对象】，弹出【插入对象】对话框，选取【由文件创建】，单击【浏览】选取excel表格文档，如图
2、单击确定后，excel表格被导入到CAD中，双击表格可回到execl进行编辑，但是此时的显示白色背景，而cad背景是黑色，所有不太美观，但打印出来是不受影响
1、打开Excel，选中表格区域，按下Ctrl+C，然后转到CAD界面，按下Ctrl+V,这样整个表格则被导入CAD中，双击表格回到Excel可进行编辑。
1、在命令输入行中输入指令“table”，弹出【插入表格】对话框，选取【自数据链接】，如图
2、单击【启动“数据链接管理器”】图标，弹出对话框，【创建新的Excel数据链接】，如图
3、浏览，选取EXCEL文档，如图
4、单击三次"确定"按钮，移动光标将表格放到适当位置，最终表格导入的效果，如图
从上述方法，得知此种方法导入后为透明色，美观清晰，修改EXCEL表格内容，CAD中自动更新内容，当然你也可以选中表格，在工具栏中解除关系。
一种用CAD快速画型线图的方法
我向大家介绍一种用CAD快速绘制船舶型线图的技巧，我们以往用CAD根据型值表绘制型线图的时候，都是一个点一个点的描点，然后再一个点一个点的连线，这样子即浪费时间，又容易出错（特别是看型值表的时候，密密麻麻的一堆数据令人头晕），我现在介绍的方法是将excel表中的数据直接导入到CAD里面，让它自动生成，具体操作如下所述：
以画纵剖面图为例，首先我们重新设定坐标轴，一般画纵剖面图的时候将座标原点设定在零号站位：
现在以画3号水线为例，excel表中的型值数据如下所示：
大家都知道CAD确定一个点要有XY两个座标，手动输入点坐标的格式是X,Y。接下来就是要将型值表进行预处理，以便能直接导入到CAD里面。
我的做法是在3m水线零号站位处，编写：
=12000*B1&","&B5
12000是站号间距，B1是对应的站号，B5是对应的半宽值，最后excle显示的结果是0，0。然后将这一格横向拖拉，就可以得到其他站位的坐标值，如上图所示。
再接下来将3m水线处的所有CAD坐标值复制一下，在CAD绘制样条曲线或者点的时候黏贴到命令栏里面（注意，一定要将鼠标移到命令栏并点击一下，使他获得焦点），黏贴完之后，CAD就自动帮你绘制图线了
怎么样，是不是特别简单，整个过程的工作量主要集中在在excel表中设定CAD坐标值，但是这对于已熟练使用办公软件的广大学友们来说应该不是问题。
这整个绘图过程是不是比你一个点一个点的描点连线快很多能，一条线只要几秒钟就能搞定，快吧！！！
用这种方法还可以绘制螺旋桨叶切面，只要一切有型值的图谱，我们都可以快速的绘制出来。
第二种方法
假如3个点的坐标为 1,2 3,4 5,6
在excel 单元格中
A B C D E
spline 1,2 3,4 5,6 ( 输入2个空格)
GPS测量点用excel批量导入CAD中的格式
点号xyCAD连线
a1122920629.68447898.136point 447898.136,2920629.6803
a1132920633.328447895.3981point 447895.3981,2920633.3278
a1142920624.726447885.4345point 447885.4345,2920624.7264
a1152920621.718447887.7324point 447887.7324,2920621.718
a1162920614.432447875.2638point 447875.2638,2920614.4319
a1172920610.526447876.8033point 447876.8033,2920610.5261
a1182920608.669447869.8567point 447869.8567,2920608.669
a1192920609.378447865.2008point 447865.2008,2920609.3782
a1202920599.827447872.958point 447872.958,2920599.8272
a1212920605.348447874.9088point 447874.9088,2920605.3483
a1222920598.355447883.2376point 447883.2376,2920598.3546
a1232920603.865447885.7713point 447885.7713,2920603.865
a1242920593.89447891.4093point 447891.4093,2920593.8896
a1252920597.435447897.0403point 447897.0403,2920597.4353
a1262920591.475447899.1712point 447899.1712,2920591.4745
CAD导出坐标数据方法
CAD导出坐标数据的方法
AutoCAD、EXCEL电子表格和记事本联合导出坐标数据
步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。
步骤二：在命令行输入命令“id”，按所编顺序依次点击所需坐标的点位，可以一次点完，
也可分次点完。
步骤三：在文本窗口点击右键，选择“复制历史”,然后将复制的结果粘贴在记事本里，除
坐标点数据外，其他均删掉，然后保存文件到自建“数据”文件夹。
步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”—“导入数据”
打开文本“数据”，根据文本导入向导步骤设置。将数据导入到所需要的位置。
步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选中的空
格即多余的文字删去只保留坐标数据。
步骤六：制作“坐标定位数据表格”将整理好的坐标数据粘贴到对应位置(AutoCAD坐标系
与测量坐标相反的把X改成Y，Y改成X）。自己根据需要进行调整。
此种方法结合了三种软件的各自独特的功能，能快速的从CAD图形文件里将各
特征点的坐标导入EXCEL电子表格里，将数据整理后运用EXCEL的制表功能快速编号整理。
但它的编辑顺序要求高，在采集数据前，一定要将采集点合理编号，这样才能有利于区别点
位，且便于自检。
还有一种方法：
步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。
步骤二：然后用多段线依次按顺序把每个点连接。可以一次点完，也可分次点
完。
步骤三：点击多段线，然后在命令栏输入LIST确定，屏幕出现文本窗口，复制
历史记录,然后将复制的结果粘贴在记事本里，除坐标点数据外，其他均删掉，
然后保存文件到自建“数据”文件夹。
步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”
—“导入数据”打开文本“数据”，根据文本导入向导步骤设置。将数据导入到
所需要的位置。
步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，
