27m梯形钢屋架设计doc
钢结构计算书27m钢屋架厂房
钢屋架设计计算书一、设计资料某车间跨度为24（27、30）m，厂房总长度90m，柱距6m，车间内设有两台300/50kN中级工作制吊车（参见平面图、剖面图），工作温度高于-20℃，无侵蚀性介质，地震设防烈度为6度，屋架下弦标高为12.5m；采用1.5×6 m预应力钢筋混凝土大型屋面板，Ⅱ级防水，卷材屋面，屋架采用梯形钢桁架，两端铰支在钢筋混凝土柱上，混凝土柱上柱截面尺寸为400×400mm，混凝土强度等级为C25，屋架采用的钢材为Q235B钢，焊条为E43型。
永久荷载：改性沥青防水层0.35kN/m220厚1:2.5水泥砂浆找平层0.4kN/m2100厚泡沫混凝土保温层0.6kN/m2预应力混凝土大型屋面板（包括灌缝） 1.4kN/m2屋架和支撑自重为（0.120+0.011L）kN/m2可变荷载基本风压：0.35kN/m2基本雪压：（不与活荷载同时考虑）0.45kN/m2积灰荷载0.75kN/m2不上人屋面活荷载0.7kN/m2二、屋架型式、尺寸、材料选择和支撑布置由于采用大型屋面板和油毡防水屋面，故选用平坡梯形钢屋架，未考虑起拱时的上弦坡度i=1/10。
屋架坡度l=27m，每端支座中线缩进0.15m.计算跨度l0=l－2×0.15m=26.7m；端部高度取H0=1.95m，中部高度H=3.29m起拱按f=l0/500，取60mm.配合大型屋面板尺寸（1.5×6m），采用屋架间距B=6m，上弦节间尺寸1.5m。
选用屋架的杆件布置和几何尺寸如图-1。
图-1 屋架尺寸三、荷载和杆件内力计算（1）屋架荷载屋面活动荷载按雪荷载（0.40kN/m2×1.4）和活荷载（0.50kN/m2×1.4）的较大值，取.50kN/m2×01.4。
屋架和支撑重按（0.12+0.011L）×1.2=0.384kN/m2×1.2；因屋架下弦无其他荷载，为方便认为屋架和支撑重全部作用于上弦节点。
27m梯形屋架课程设计
27m梯形屋架课程设计一、课程目标知识目标：1. 学生能够掌握梯形的基本性质，理解梯形屋架的结构特点及其应用。
2. 学生能够运用勾股定理和相似三角形的性质，计算出27m梯形屋架的相关尺寸。
3. 学生理解并掌握梯形屋架的受力分析，了解其稳定性与承重能力。
技能目标：1. 学生能够运用尺规作图和几何画板等工具，准确绘制出27m梯形屋架的示意图。
2. 学生能够通过小组合作，运用数学公式和几何知识解决实际问题，提高解决问题的能力。
3. 学生能够运用计算器进行相关数据的计算，提高计算速度和准确性。
情感态度价值观目标：1. 学生通过参与梯形屋架的设计与计算，培养对数学学科的兴趣和热情，增强学习自信心。
2. 学生在小组合作中，学会倾听他人意见，提高沟通与协作能力，培养团队精神。
3. 学生了解梯形屋架在生活中的应用，认识到数学知识在实际生活中的重要性，增强学习的实用性和社会责任感。
课程性质：本课程为八年级数学学科的应用性课程，结合实际生活中的梯形屋架问题，锻炼学生运用几何知识和数学技能解决实际问题的能力。
学生特点：八年级学生对几何知识有一定的掌握，具备基本的计算和绘图能力，但需要进一步提高在实际问题中的应用能力。
教学要求：教师需结合学生特点，以实际问题为引导，激发学生兴趣，注重培养学生的小组合作能力和解决问题的能力。
在教学过程中，关注学生对知识点的掌握程度，及时调整教学策略，确保课程目标的实现。
二、教学内容本节教学内容以八年级数学教材中几何知识为基础，结合以下章节内容进行组织：1. 梯形的性质：通过复习梯形的定义、对边平行、对角线性质等基本概念，为梯形屋架的设计打下理论基础。
2. 勾股定理：运用勾股定理解决梯形屋架直角三角形边长计算问题。
3. 相似三角形：通过相似三角形的性质，推导梯形屋架中相似三角形的比例关系，解决实际问题。
4. 几何作图：教授学生使用尺规作图和几何画板绘制27m梯形屋架示意图。
5. 受力分析：介绍梯形屋架的受力原理，分析各部分的受力情况，理解其稳定性。
钢结构课程设计梯形钢屋架设计
课程设计课题名称钢结构课程设计学生姓名****学号**********系、年级专业城市建设系土木工程指导教师******** 老师2011年12月30日邵阳学院课程设计任务书年级专业09级土木工程专业学生姓名**** 学号***** 题目名称梯形钢屋架设计设计时间2012-6课程名称钢结构课程设计课程编号 5 设计地点教学楼1B103、1C403一、课程设计目的通过这次课程设计要使学生获得以下知识：1、了解钢结构的结构型式、结构布置和受力特点。
2、掌握钢结构的计算简图、荷载组合和内力分析，掌握钢结构的构造要求等。
3、综合应用钢结构的材料、连接和基本构件的基本理论、基本知识，进行整体钢结构设计计算，并绘制钢结构施工图。
二、已知技术参数和条件1. 本课程设计为一梯形钢屋架设计，根据标准图集05G511《梯形钢屋架》，屋架跨度为15，18，21，24，27，30，33，36m；柱距为6，7.5，9m；荷载等级分为1，2，3，4，5共5个等级。
2. 其他未尽事宜详见标准图集05G511《梯形钢屋架》。
三、任务和要求1.完成设计计算书一份内容：（1）设计资料、设计依据（2）选择钢屋架的材料，并明确提出对保证项目的要求；（3）确定屋架形式及几何尺寸，屋盖及支撑布置；（4）进行荷载汇集、杆件内力计算、内力组合，选择各杆件截面并进行验算；（5）节点设计：选择该榀屋架中有代表性的节点进行节点设计；（可选）（6）填板设计。
（可选）要求：（1）书写工整（不能用圆珠笔或铅笔），表示要清楚，计算步骤明确，计算公式和数据来源应有依据；（2）图表应用得当（应附有与设计有关的插图和说明）。
2.绘制钢屋架施工图（1）屋架几何尺寸和内力简图；（2）构件详图：屋架正立面图,上、下弦平面图，端部侧面图、跨中及中间部位剖面图；（3）零件或节点大样图；（4）材料表；（5）设计说明。
要求：图纸应符合《建筑结构制图标准（GB/T 50105—2001）》的要求。
钢结构课程设计梯形钢屋架计算书
钢结构课程设计
梯形钢屋架计算书
所在学院 _________ 建筑工程学院 _________ 所属专业 ___________ 土木工程 ___________ 班级学号十木10-3 1015020324
学生姓名 ____________ 郑春旭 ____________ 指导教师 _________ 黄雪芳王晓东 _________ 设计时间 __________ 2013.11.26 _________
-、设计资料
1、 某工厂车间，采用梯形钢屋架无檩屋盖方案，厂房跨度取 27m ，长度为 102m ，柱距6m 。
采用1.5m X 6m 预应力钢筋混凝土大型屋面板，保温层、找平 层及防水层自重标准值为1.3kN/m 2。
屋面活荷载标准值为 0. 5kN/m 2,雪荷载 标准值0. 5kN/m 2,积灰荷载标准值为0. 6kN/m 2,轴线处屋架端高为1.90m , 屋面坡度为
i=1/12，屋架铰接支承在钢筋混凝土柱上，上柱截面 400mm X 400mm ,混凝土标号为C25。
钢材采用Q235B 级，焊条采用E43型。
2、 屋架计算跨度：
Lo=27m — 2X 0. 15m=26. 7m
3、 跨中及端部高度：
端部高度：h ' =1900mm （端部轴线处），h=1915mm （端部计算
处）。
屋架中间高度h=3025mm 。
二、结构形式与布置
屋架形式及几何尺寸如图一所示：
图一屋架形式及几何尺寸 屋架支撑布置如图二所示：。

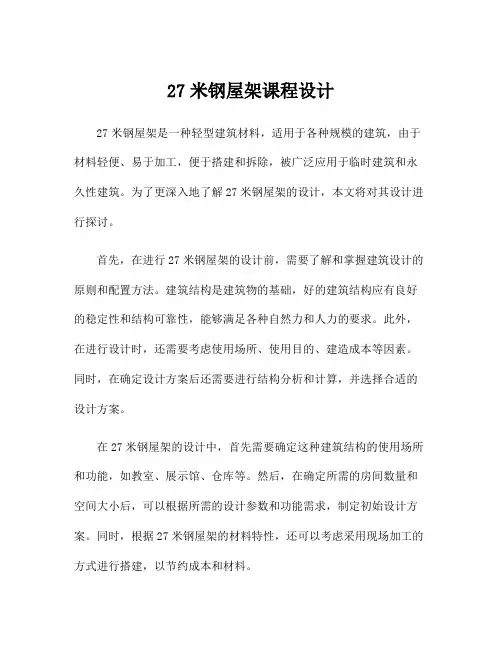

27米钢屋架课程设计
27米钢屋架课程设计27米钢屋架是一种轻型建筑材料，适用于各种规模的建筑，由于材料轻便、易于加工，便于搭建和拆除，被广泛应用于临时建筑和永久性建筑。
为了更深入地了解27米钢屋架的设计，本文将对其设计进行探讨。
首先，在进行27米钢屋架的设计前，需要了解和掌握建筑设计的原则和配置方法。
建筑结构是建筑物的基础，好的建筑结构应有良好的稳定性和结构可靠性，能够满足各种自然力和人力的要求。
此外，在进行设计时，还需要考虑使用场所、使用目的、建造成本等因素。
同时，在确定设计方案后还需要进行结构分析和计算，并选择合适的设计方案。
在27米钢屋架的设计中，首先需要确定这种建筑结构的使用场所和功能，如教室、展示馆、仓库等。
然后，在确定所需的房间数量和空间大小后，可以根据所需的设计参数和功能需求，制定初始设计方案。
同时，根据27米钢屋架的材料特性，还可以考虑采用现场加工的方式进行搭建，以节约成本和材料。
各种建筑和构造、隔断都要和27米钢屋架的结构相匹配，同时还需要根据27米钢屋架的稳定性和材料属性，合理安排构造和隔断。
此外，还需要选择合适的灯光、空调、地板、墙壁、天花板等装饰材料和设备，以满足使用者的需求和舒适度。
在进行27米钢屋架的设计过程中，需要进行结构分析，根据不同方案对结构进行计算和优化，以提高结构的稳定性和可靠性。
同时，也要根据施工和材料成本对各种不同方案进行比较，并考虑结构的可持续发展性。
综上所述，27米钢屋架的设计需要遵循建筑设计的原则和配置方法，根据使用场所、功能需求以及材料特点等因素进行设计，并进行结构分析和优化。
在整个设计过程中，需要考虑多个方面因素，如使用效率、成本、优化等，以达到最佳的设计效果和建造效果。

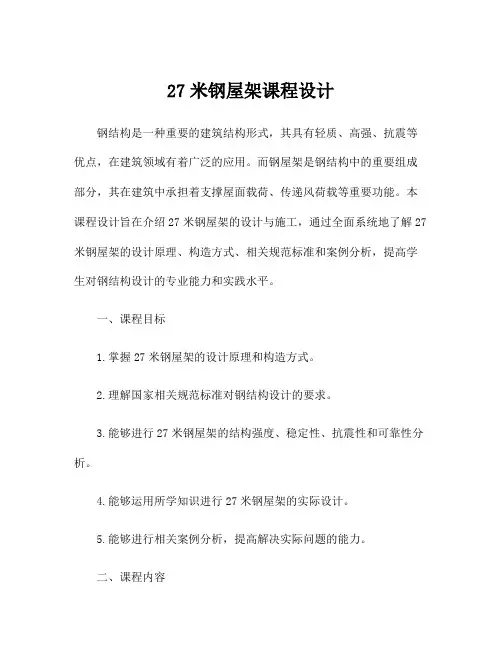

27米钢屋架课程设计
27米钢屋架课程设计钢结构是一种重要的建筑结构形式，其具有轻质、高强、抗震等优点，在建筑领域有着广泛的应用。
而钢屋架是钢结构中的重要组成部分，其在建筑中承担着支撑屋面载荷、传递风荷载等重要功能。
本课程设计旨在介绍27米钢屋架的设计与施工，通过全面系统地了解27米钢屋架的设计原理、构造方式、相关规范标准和案例分析，提高学生对钢结构设计的专业能力和实践水平。
一、课程目标1.掌握27米钢屋架的设计原理和构造方式。
2.理解国家相关规范标准对钢结构设计的要求。
3.能够进行27米钢屋架的结构强度、稳定性、抗震性和可靠性分析。
4.能够运用所学知识进行27米钢屋架的实际设计。
5.能够进行相关案例分析，提高解决实际问题的能力。
二、课程内容1.钢结构基础知识1.1钢结构的分类和特点1.2钢结构设计的基本原则1.3钢材的选材原则和性能要求1.4钢结构的施工工艺和要求2. 27米钢屋架设计规范2.1钢结构设计规范相关条款解读2.2钢结构设计计算方法和要求2.3钢结构连接件设计要求3. 27米钢屋架构造形式3.1 27米钢屋架的构造类型3.2 27米钢屋架的节点构造及连接方式3.3 27米钢屋架的施工工艺及注意事项4. 27米钢屋架的设计分析4.1结构受力分析4.2结构稳定性分析4.3结构抗震性分析4.4结构可靠性评估5. 27米钢屋架实际设计案例分析5.1张力杆系支撑的钢桁架结构设计5.2局部钢构件参数优化设计案例5.3 27米大跨度钢结构设计案例6. 27米钢屋架设计实践6.1结合实际工程进行27米钢屋架的实际设计6.2使用常见的钢结构设计软件进行设计模拟与分析6.3结合实际案例进行设计方案讨论与优化三、教学方法1.理论授课：通过教师讲解和学生自主学习，掌握27米钢屋架的设计理论知识。
2.实例分析：通过案例分析，理解27米钢屋架设计中常见问题及解决方法。
3.计算实践：利用计算软件进行设计计算实践，提高设计能力。
4.实地考察：到工地进行实地考察，了解27米钢屋架的实际施工情况。
跨度27m钢屋盖设计
跨度27m钢屋盖设计提要本文档描述了一个跨度为27m的钢屋盖设计方案。
首先，介绍了钢屋盖的概念和用途。
然后，讨论了设计过程中的考虑因素，包括结构分析、材料选择和施工方式。
最后，给出了一个钢屋盖的示意图，并总结了设计方案的优点和挑战。
1. 引言钢屋盖是一种常见的建筑结构，用于覆盖大跨度的空间。
它的主要作用是保护建筑内部免受风雨等自然力的影响。
对于跨度较大的建筑，如工业厂房、体育馆和展览中心，采用钢屋盖结构可以提供较大的空间和较少的柱子。
2. 设计考虑因素设计一个跨度27m的钢屋盖时，需要考虑以下因素：2.1 结构分析首先，需要进行结构分析，确定屋盖的受力情况。
这包括分析荷载、考虑风力和地震力等因素。
根据分析的结果，确定所需的支撑结构和梁柱尺寸。
2.2 材料选择材料的选择对于钢屋盖的设计非常重要。
一般来说，常用的材料包括钢材、玻璃和塑料。
需要考虑材料的强度、耐久性和成本等方面，以找到最适合跨度27m的钢屋盖的材料。
2.3 施工方式钢屋盖的施工方式也需要考虑。
一般来说，可以选择现场焊接或预制构件的方式进行施工。
需要考虑施工的时间、成本和质量等因素，以确定最佳的施工方式。
3. 设计方案基于以上考虑因素，我们提出了以下的钢屋盖设计方案：3.1 结构设计根据结构分析的结果，我们确定了一个由钢柱、钢梁和钢桁架组成的屋盖结构。
钢柱用于支撑整个屋盖，钢梁和钢桁架用于提供横向和纵向的稳定性。
3.2 材料选择在材料选择方面，我们选择了高强度钢作为主要材料。
这种材料具有良好的强度和耐久性，适合用于较大跨度的屋盖。
另外，我们还使用了透明玻璃板来增加采光效果。
3.3 施工方式我们选择了现场焊接的方式进行屋盖的施工。
这种方式可以确保结构的质量和安全，同时也具有较低的成本。
我们会聘请专业焊接工人进行施工，并确保施工过程中的安全和质量。
4. 钢屋盖示意图下图是我们设计的钢屋盖的示意图：钢屋盖示意图钢屋盖示意图5. 设计方案的优点和挑战这个钢屋盖设计方案具有以下优点：•较大的跨度：能够覆盖较大的空间，提供更大的灵活性和功能性。
钢结构梯形钢屋架设计
课程设计说明书题目：钢结构梯形钢屋架设计学院（系）：年级专业：学号：学生姓名：指导教师：教师职称：一、设计资料 (3)二、结构形式与布置 (3)三、荷载计算 (5)四、内力计算 (6)五、杆件设计 (8)六、节点设计 (15)梯形钢屋架课程设计计算书一、设计资料1、厂房的跨度分别取18m、21m、24m，长度为60m，柱距6m。
车间内设有两台30/5t中级工作制吊车。
梯形屋架，屋架端高分别为1.6m、1.7m、1.8m、1.9m、2.0m，屋面坡度分别为i=1/9，1/10、1/11、1/12，屋架支撑在钢筋混凝土柱上，上柱截面400×400mm，混凝土标号为C25；计算温度最低－20℃。
采用1.5×6m预应力钢筋混凝土大型屋面板和卷材屋面。
屋面做法：三毡四油绿豆砂防水层，20厚1：3水泥砂浆找平层，80厚泡沫混凝土保温层。
屋面活荷载标准值0.52/kN m，雪荷载标准值0.52/kN m，积灰荷载标准值0.52/kN m。
由于屋面坡度小、重型屋面，不考虑风荷载。
2、屋架计算跨度01820.1517.7l m m m=-⨯=3、跨中及端部高度：本题设计为无檩屋盖方案，采用平坡梯形屋架，屋面坡度为i=1/10，屋架在18m轴线处的端部高度'01.800h m=，屋架的中间高度h=2.800m，则屋架在17.7m处，两端的高度为mh817.1=。
二、结构形式与布置屋架形式及几何尺寸如图1所示。
根据厂房长度60m、跨度及荷载情况，设置了两道上、下弦横向水平支撑。
因柱网采用封闭结合，厂房两端的横向水平支撑设在第一柱间。
在所有柱间的上弦平面设置了刚性与柔性系杆，以保证安装时上弦杆的稳定，在各柱间下弦平面的跨中及端部设置了柔性系杆，以传递山墙风荷载。
在设置横向水平支撑的柱间，于屋架跨中和两端各设一道垂直支撑。
梯形钢屋架支撑布置如图2所示。
图1 梯形钢屋架形式和几何尺寸×1122G W J -1G W J -1G W J -2G W J -2G W J -2G W J -2桁架上弦支撑布置图X C 1X C 2X C 2X C 2X C2G W J -1G W J -1G W J -2G W J -2G W J -2G W J -2X C 1X C 1X C 1×桁架下弦支撑布置图垂直支撑1-1垂直支撑2-2图2 梯形钢屋架支撑布置SC-上弦支撑；XC-下弦支撑；CC-垂直支撑；GC-刚性系杆；LG-柔性系杆三、荷载计算屋面活荷载与雪荷载不会同时出现，计算时，取较大的荷载标准值进行计算。
钢结构屋架设计书
一．设计资料某车间屋盖（无吊车、无天窗、无振动设备）跨度为27m，柱距为6m，厂房总长度为240m。
屋面采用1.5×6的预应力钢筋混凝土大型屋面板（屋面板不考虑作为支撑用）。
屋面可变荷载标准值：1.0 kN/2m，屋架自重：（0.12-0.011L）=0.417kN/2m（其中L为屋架跨度），屋面板自重：1.4 kN/2m，不含屋架、屋面板自重的永久荷载标准值：2.5 kN/2m。
屋架采用梯形钢屋架，且屋架支承于钢筋混凝土柱顶。
=27-2×0.15=26.7m屋架计算跨度：l屋架中间高度：h=3.340m=1.990m在26.7m的两端高度为：h屋架跨中起拱54mm(≈L/500)二．结构形式与布置屋架形式及几何尺寸及屋架支撑布置如图、图2、图3、图4、图5所示三.荷载计算⒈荷载按永久荷载效应起控制作用：F=1.35·SGK +1.4×0.7·SQK可变荷载效应起控制作用：F=1.2·SGK +1.4·SQK分别计算各种荷载引起的节点荷载。
控制形式：永久荷载效应控制可变荷载效应控制⑴永久荷载：屋面板 1.4 ×1.35=1.89kN/2m 1.4×1.2=1.68 kN/2m 屋架自重0.417×1.35=0.5630 kN/2m0.417×1.2=0.5004 kN/2m 永久荷载（不含自重）2.5×1.35 =3.375 kN/2m 2.5×1.2=3 kN/2m总计 5.828kN/2m 5.1804 kN/2m ⑵可变荷载：1×1.4×0.7=0.98N/2m1×1.4=1.4 kN/2m 经验算可知⑴、⑵情况为永久荷载效应控制，⑶情况为可变荷载效应控制。
所以按以下方式计算节点荷载：⑴全跨永久荷载+全跨可变荷载全跨节点永久荷载及可变荷载：F=（5.828+0.98）×1.5×6=61.272kN⑵全跨永久荷载+半跨可变荷载全跨节点永久荷载：F=5.828×1.5×6=52.452kN1半跨节点可变荷载：F=0.98×1.5×6=8.82kN2⑶全跨屋架自重+半跨屋面板荷载+半跨可变荷载全跨节点屋架自重：F=0.5004×1.5×6=4.504kN3半跨节点屋面板自重及可变荷载：F=（1.68+1.4）×1.5×6=27.72kN4其中⑴、⑵为使用阶段荷载情况，⑶为施工阶段荷载情况。
钢结构课程设计-27米跨厂房设计
学院：****土木工程学院专业：课程：指导老师：班级：姓名：学号: *****土木工程学院结构教研室2008.9.钢结构课程设计任务书专业班级 姓 名 －、设计资料某一单层单跨工业厂房。
厂房总长度为 m ，柱距 m 的钢筋砼柱，其上柱截面尺寸为400×400mm ，砼强度等级C20。
车间内设有 台起重机为 t 的中级工作制桥式吊车。
屋架形式图------；屋架-------m 。
基本雪压20/2.0m kN S =；基本风压20/4.0m kN w =；地面粗糙度为B 类积灰荷载----2/m kN ；屋面均布活荷载0.72/m kN 。
屋面构造及荷载：二毡三油上铺绿豆砂防水层 2/35.0m kN 或二毡三油上铺绿豆砂防水层 2/40.0m kN 20mm 厚水泥砂浆找平层 2/40.0m kN 100mm 厚泡沫砼保温层 2/60.0m kN 或120mm 厚珍珠岩砼保温层 2/40.0m kN 预应力大型屋面板 2/40.1m kN二、设计内容1、 屋盖结构及支撑的布置图。
2、 选择钢材及连接材料。
3、 根据屋架各杆件的内力系数确定屋架杆件内力。
4、 选择屋架杆件的截面尺寸。
5、 设计屋架下弦、上弦、支座、屋脊及下弦接头节点，其他节点按构造要求确定。
6、 绘制屋架运送单元的施工图，用#1图纸，铅笔绘制。
计算的节点尺寸齐备，未作计算的节点按构造绘制。
三、设计要求1、 计算书用钢笔书写，插图用铅笔按一定比例绘制，做到眉目清晰，文图配合。
2、 图纸符合房屋建筑统一标准（GBJ1-86）和建筑结构制图标准（GBJ5-87）的要求。
四、屋架形式钢结构课程设计例题－、设计资料某一单层单跨工业长房。
厂房总长度为120m，柱距6m，跨度为27m。
车间内设有两台中级工作制桥式吊车。
该地区冬季最低温度为－20℃。
屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。
上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录 1.设计资料： ................................................................3 2.结构形式与布置： ...........................................................4 3.荷载计算 ...................................................................5 3.1.全跨永久荷载 + 全跨可变荷载 ............................................6 3.2.全跨永久荷载 + 半跨可变荷载 ............................................6 3.3.全跨屋架（包括支撑）自重+半跨屋面板自重+半跨屋面活荷载: ...............6 4.内力计算 ...................................................................7 5.杆件设计 ...................................................................9 5.1上弦杆： ................................................................9
5.2下弦杆： ...............................................................10 5.3端斜杆aB: .............................................................11 5.4腹杆eg－gK: ...........................................................11 5.5竖杆Ie： ...............................................................12 6.节点设计 ...................................................................14
6.1下弦设计： 6.1.1支座节点“a” ......................................................14 6.1.2下弦节点b ..........................................................16 6.1.3下弦节点c ..........................................................17 6.1.4下弦节点d ..........................................................18 6.1.5下弦节点e ..........................................................19 6.1.6下弦节点f ..........................................................20 6.1.7下弦节点g ..........................................................21 6.2上弦设计 6.2.1上弦节点“B” ......................................................22 6.2.2上弦节点D ..........................................................23 6.2.3上弦节点F ..........................................................24 6.2.4上弦节点H ..........................................................26 6.2.5上弦节点“I” .......................................................27 2
6.2.6屋脊节点K ..........................................................28 单层工业厂房屋盖结构——梯形钢屋架设计
1.设计资料： 1．1由设计任务书的已知条件：某地一机械加工车间，长102m，跨度30m，柱距 6m，车间内设有两台40/10T中级工作制桥式吊车，轨顶标高18.5m，柱顶标高27m，地震设计烈度7度。
采用梯形钢屋架，封闭结合，1.5×6m预应力钢筋混凝土大型屋面板（1.43/mkN），上铺100mm厚泡沫混凝土保温层（容重为13/mkN），三毡四油（上铺绿豆砂）防水层（0.43/mkN），找平层2cm厚（0.33/mkN），卷材屋面，屋面坡度i=1/10，屋架简支与钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm。钢筋选用Q235B，焊条采用E43型。屋面活荷载标准值0.73/mkN，积灰荷载标准值0.63/mkN，雪荷载为：0.353/mkN，风荷载为：0.453/mkN。
1.2屋架计算跨度： mmmml7.2915.02300
1.3跨中及端部高度： 本题设计为无檩屋盖方案，采用平坡梯形屋架，取屋架在30m轴线处的端部高度mmh990.1'0，屋架的中间高度：mmh490.3（为5.8/0l），则屋架在29.7处，两端的高
度为mmh005.20。屋架跨中起拱按500/0l考虑，取60mm。 3
2.结构形式与布置： 屋架形式及几何尺寸如图所示：
图1.梯形钢屋架形式和几何尺寸 根据厂房长度（102m>60m）、跨度及荷载情况，设置三道上、下弦横向水平支撑。因柱网采用封闭结合，厂房两端的横向水平支撑设在第一柱间，该水平支撑的规格与中间柱间支撑的规格有所不同。在所有柱间的上弦平面设置了刚性与柔性系杆，以保证安装时上弦杆的稳定，在各柱间下弦平面的跨中及端部设置了柔性系杆，以传递山墙风荷载。在设置横向水平支撑的柱间，于屋架跨中和两端各设一道垂直支撑。梯形钢屋架支撑布置如图下图所示：
图2.桁架上弦支撑布置图 4
桁 图3.架下弦支撑布置图 图4.垂直支撑1-1 图5.垂直支撑2-2 SC-上弦支撑；XC-下弦支撑；CC-垂直支撑；GC-刚性系杆；LG-柔性系杆
3.荷载计算 屋面和荷载与雪荷载不会同时出现，计算时，取较大的荷载标准值进行计算。故取屋面活
荷载0.7kN/2m进行计算。 屋架沿水平投影面积分布的自重（包括支撑）按经验公式2l)kN/m 0.011(0.117g计算，跨度单位为m。 5
表 1 荷 载 计 算 表 荷载名称 标准值（kN/2m） 设计值（kN/2m）
预应力混凝土大型屋面板 1.4 1.4×1.35＝1.89 三毡四油防水层 0.4 0.4×1.35＝0.54 找平层（厚2cm） 0.3 0.3×1.35＝0.405 10mm厚泡沫混凝土保温层 0.1 0.1×1.35＝0.35 屋架和支撑自重 0.117+0.011×30=0.447 0.447×1.35＝0.603 永久荷载总和 2.647 3.573 屋面活荷载 0.7 0.7×1.4＝0.98 积灰荷载 0.6 0.6×1.4＝0.84 可变荷载总和 1.3 1.82
设计屋架时，应考虑以下三种荷载组合： 3.1.全跨永久荷载 + 全跨可变荷载 全跨节点永久荷载及可变荷载： kN47.78161.50.90.840.983.573 F）（ 3.2.全跨永久荷载 + 半跨可变荷载 全跨节点永久荷载： kN32.157 61.53.573 F1 半跨节点可变荷载： kN16.3861.51.82 F2 3.3.全跨屋架（包括支撑）自重+半跨屋面板自重+半跨屋面活荷载:
全跨节点屋架自重： kN5.427 61.50.603 F3
半跨节点屋面板自重及活荷载： kN25.8361.50.981.89 F4 1、2为使用节点荷载情况，3为施工阶段荷载情况。
4.内力计算 6
屋架在上述三种荷载组合作用下的计算简图如图所示：
图6.屋架计算简图 由图解法或数解法解得F＝1的屋架各杆件的内力系数（F＝1作用于全跨、左半跨和右半跨）。然后求出各种荷载情况下的内力进行组合，计算结果见
`杆件名称 内力系数（F=1） 第一种组第二种组合 第三种组合 计算杆件 7 表2
屋 架 构 件 内 力 组 合 表
5.杆件设计
5.1上弦杆：
全跨① 左半跨② 右半跨③
1F×①+2F×② 1
F×①
+2F×③ 3F×①+4F×② 3F×①+4F×③
上 弦 AB BC、CD DE、EF FG、GH HI IJ、JK 0 -11.35 -18.19 -21.53 -22.36 -22.73 0 -8.49 -13.08 -14.62 -13.98 -14.39 -0.01 -3.45 -6.25 -8.46 -10.25 -10.20 0 -542.31 -869.14 -1028.72 -1068.38 -1086.06 0 -504.05 -799.19 -931.82 -948.02 -966.64 -0.17 -421.49 -687.31 -830.92 -886.93 -898.01 0 -280.89 -436.57 -494.47 -482.45 -495.05 -0.26 -150.71 -260.16 -335.37 -386.11 -386.82 -0.26 -542.31 -869.14 -1028.72 -1068.38 -1086.06
下 弦
ab bc cd de ef 6.33 15.36 20.21 22.12 21.23 4.84 11.30 14.14 14.44 11.68 1.83 4.98 7.43 9.39 11.68 302.45 733.92 965.65 1056.92 1014.39 282.83 679.03 881.51 947.84 874.01 233.53 575.50 771.60 865.12 874.01 159.37 375.24 474.92 493.03 416.91 81.62 211.99 301.60 362.59 416.91 302.45 733.92 965.65 1056.92 1014.39
