51单片机超声波传感器原理与应用课件
合集下载

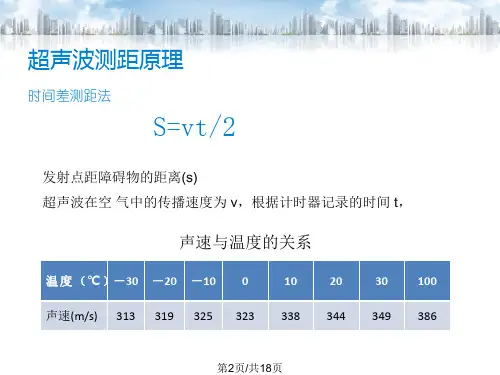

超声波测距精讲.pptx
第7页/共18页
超声波发射电路模块
第8页/共18页
发射模块工作原理
发射电路主要由反向器74LS04和超声波发射换能器T组成， 单片机P1.0端口输出的40 KHz方波信号一路经反向器后送 到超声波换能器的一个电极，另一路经两级反向器后送到 超声波华能器的另一个电极。用这种推挽形式将方波信号 加到超声波换能器两端，可以提高超声波的发射强度。输 出端采用两个反向器并联，用以提高驱动能力。上拉电阻 R10,R11一方面可以提高反向器74LS04输出高电平的驱动 能力，另一方面可以增加超声波换能器的阻尼效果，缩短 其自由振荡的时间。
第13页/共18页
超声波发生子程序和接收中断程序
用单片机编程产生40kHz 方波，可用延时程序和循环语句实现。先定 义一个延时函数delays()，然后可用for 语句循环，并且循环一次同 时改变方波输出口的电平高低，从而产生方波。部分程序如下： void delays() {} //延时函数 void main() {for(a=0；a<200；a++) //产生100 个40KHz 的方波 {P36=!P36； //每循环一次，输出引脚取反 delays() ； } }
第4页/共18页
超声波信号的检测与处理
第5页/共18页
单片机系统及显示电路模块
第6页/共18页
显示模块工作原理
单片机采用AT89C51，采用12MHz高精度的晶振， 以获得较稳定时钟频率，减小测量误差。单片机 用P1.0端口输出超声波换能器所需的40kHz的方波 信号，利用外中断0口监测超声波接收电路输出的 返回信号。显示电路采用简单实用的4位共阳LED 数码管，段码用74LS244驱动，位码用PNP三极管 8550驱动。
超声波发射电路模块
第8页/共18页
发射模块工作原理
发射电路主要由反向器74LS04和超声波发射换能器T组成， 单片机P1.0端口输出的40 KHz方波信号一路经反向器后送 到超声波换能器的一个电极，另一路经两级反向器后送到 超声波华能器的另一个电极。用这种推挽形式将方波信号 加到超声波换能器两端，可以提高超声波的发射强度。输 出端采用两个反向器并联，用以提高驱动能力。上拉电阻 R10,R11一方面可以提高反向器74LS04输出高电平的驱动 能力，另一方面可以增加超声波换能器的阻尼效果，缩短 其自由振荡的时间。
第13页/共18页
超声波发生子程序和接收中断程序
用单片机编程产生40kHz 方波，可用延时程序和循环语句实现。先定 义一个延时函数delays()，然后可用for 语句循环，并且循环一次同 时改变方波输出口的电平高低，从而产生方波。部分程序如下： void delays() {} //延时函数 void main() {for(a=0；a<200；a++) //产生100 个40KHz 的方波 {P36=!P36； //每循环一次，输出引脚取反 delays() ； } }
第4页/共18页
超声波信号的检测与处理
第5页/共18页
单片机系统及显示电路模块
第6页/共18页
显示模块工作原理
单片机采用AT89C51，采用12MHz高精度的晶振， 以获得较稳定时钟频率，减小测量误差。单片机 用P1.0端口输出超声波换能器所需的40kHz的方波 信号，利用外中断0口监测超声波接收电路输出的 返回信号。显示电路采用简单实用的4位共阳LED 数码管，段码用74LS244驱动，位码用PNP三极管 8550驱动。
超声波传感器课稿课件
在医疗设备领域，超声波传感器可用于 实现无创血压、血氧饱和度等生理参数 的测量。
在工业自动化领域，超声波传感器可用 于检测工件的位置、尺寸和表面质量等。
在机器人技术领域，超声波传感器可用 于实现机器人对周围环境的感知和定位。
03
超声波传感器技术
信号处理技术
01
02
03
信号增强
通过放大电路或数字信号 处理技术，对微弱的超声 波信号进行增强，提高信 号的信噪比。
医疗领域
超声波传感器在医疗领域主要用于诊 断和监测，如超声成像、血流速度测 量等。
交通领域
超声波传感器可以用于车辆安全系统， 如倒车雷达、碰撞预警等，提高驾驶 安全性。
农业领域
在农业领域，超声波传感器可用于土 壤湿度、植物生长监测等方面，提高 农业生产效率和智能化水平。
06
总结与展望
本课程总结
超声波传感器原理介绍
在化工、石油、制药等领域，超声波传感器能够检测气体成分，如氧 气、氮气、二氧化碳等，实现气体浓度的实时监测和控制。
温度监测
超声波传感器可以用于温度监测，尤其在高温或低温环境下，能够实 现快速、准确的温度测量。
其他领域应用案例
总结词
除了工业检测和环境监测领域，超声 波传感器还广泛应用于医疗、交通、 农业等领域。
气体型超声波传感器主要用于气 体流速、流量和压力等参数的测量。
液体型超声波传感器主要用于液 位、流速和流量等参数的、厚度和形状等参数的测量。
04
超声波传感器的应用领域
超声波传感器广泛应用于工业自动化、 机器人技术、医疗设备、环境监测等领域。
在环境监测领域，超声波传感器可用于 测量空气质量、气体成分和温度等参数。
超声波传感器利用压电效应原理，将高频声波转换为电信号，
在工业自动化领域，超声波传感器可用 于检测工件的位置、尺寸和表面质量等。
在机器人技术领域，超声波传感器可用 于实现机器人对周围环境的感知和定位。
03
超声波传感器技术
信号处理技术
01
02
03
信号增强
通过放大电路或数字信号 处理技术，对微弱的超声 波信号进行增强，提高信 号的信噪比。
医疗领域
超声波传感器在医疗领域主要用于诊 断和监测，如超声成像、血流速度测 量等。
交通领域
超声波传感器可以用于车辆安全系统， 如倒车雷达、碰撞预警等，提高驾驶 安全性。
农业领域
在农业领域，超声波传感器可用于土 壤湿度、植物生长监测等方面，提高 农业生产效率和智能化水平。
06
总结与展望
本课程总结
超声波传感器原理介绍
在化工、石油、制药等领域，超声波传感器能够检测气体成分，如氧 气、氮气、二氧化碳等，实现气体浓度的实时监测和控制。
温度监测
超声波传感器可以用于温度监测，尤其在高温或低温环境下，能够实 现快速、准确的温度测量。
其他领域应用案例
总结词
除了工业检测和环境监测领域，超声 波传感器还广泛应用于医疗、交通、 农业等领域。
气体型超声波传感器主要用于气 体流速、流量和压力等参数的测量。
液体型超声波传感器主要用于液 位、流速和流量等参数的、厚度和形状等参数的测量。
04
超声波传感器的应用领域
超声波传感器广泛应用于工业自动化、 机器人技术、医疗设备、环境监测等领域。
在环境监测领域，超声波传感器可用于 测量空气质量、气体成分和温度等参数。
超声波传感器利用压电效应原理，将高频声波转换为电信号，
《超声波测距传感器》课件
《超声波测距传感器 》PPT课件
• 引言 • 超声波测距传感器的工作原理 • 超声波测距传感器的应用 • 超声波测距传感器的技术发展 • 结论
目录
Part
01
引言
主题简介
超声波测距传感器
利用超声波进行距离测量的传感器。
工作原理
通过发送超声波并测量其往返时间，计算目标物体的距离。
应用领域
机器人定位、自动驾驶、无人机避障等。
应用场景
在安全监控、智能家居、智能交 通等领域，用于检测入侵者、自 动门控制、车辆流量监测等。
优势与挑战
移动物体检测具有实时性好、响 应速度快、可靠性高等优点，但 同时也存在对噪声和干扰敏感的 问题。
液位测量
液位测量概述
01
超声波测距传感器常用于液位测量，通过测量液面与传感器之
间的距离，实现对液位的精确控制。
应用场景
02
在化工、食品、医药等领域，用于储罐液位监控、管道流量控
制等。
优势与挑战
03
液位测量具有测量精度高、稳定性好等优点，但同时也需要注
意传感器与液体介质的兼容性和防腐蚀等问题。
Part
04
超声波测距传感器的技术发展
技术进步与挑战
超声波测距传感器技术不断进步，测 量精度和稳定性不断提高。
面临的挑战包括如何进一步提高测量 精度、降低成本以及优化性能参数等
相比于其他传感器，超声 波测距传感器具有较高的 精度和稳定性。
实时性
能够快速响应并测量距离 ，适用于需要实时反馈的 场景。
成本优势
相比于激光雷达等高精度 测距设备，超声波测距传 感器成本较低。
主题的背景
STEP 01
技术发展
STEP 02
• 引言 • 超声波测距传感器的工作原理 • 超声波测距传感器的应用 • 超声波测距传感器的技术发展 • 结论
目录
Part
01
引言
主题简介
超声波测距传感器
利用超声波进行距离测量的传感器。
工作原理
通过发送超声波并测量其往返时间，计算目标物体的距离。
应用领域
机器人定位、自动驾驶、无人机避障等。
应用场景
在安全监控、智能家居、智能交 通等领域，用于检测入侵者、自 动门控制、车辆流量监测等。
优势与挑战
移动物体检测具有实时性好、响 应速度快、可靠性高等优点，但 同时也存在对噪声和干扰敏感的 问题。
液位测量
液位测量概述
01
超声波测距传感器常用于液位测量，通过测量液面与传感器之
间的距离，实现对液位的精确控制。
应用场景
02
在化工、食品、医药等领域，用于储罐液位监控、管道流量控
制等。
优势与挑战
03
液位测量具有测量精度高、稳定性好等优点，但同时也需要注
意传感器与液体介质的兼容性和防腐蚀等问题。
Part
04
超声波测距传感器的技术发展
技术进步与挑战
超声波测距传感器技术不断进步，测 量精度和稳定性不断提高。
面临的挑战包括如何进一步提高测量 精度、降低成本以及优化性能参数等
相比于其他传感器，超声 波测距传感器具有较高的 精度和稳定性。
实时性
能够快速响应并测量距离 ，适用于需要实时反馈的 场景。
成本优势
相比于激光雷达等高精度 测距设备，超声波测距传 感器成本较低。
主题的背景
STEP 01
技术发展
STEP 02
超声波传感器介绍完整ppt
• 通过函数调用可以很方便地使用超声波测距模块。
实现测距的函数解读
void ask_pin_F() // 量出前方距離 { digitalWrite(outputPin, LOW); // 讓超聲波發射低電壓 2μs delayMicroseconds(2); digitalWrite(outputPin, HIGH); // 讓超聲波發射高電壓 10μs，這裡 至少是 10μs delayMicroseconds(10); digitalWrite(outputPin, LOW); // 維持超聲波發射低電壓 float Fdistance = pulseIn(inputPin, HIGH); // 讀取相差時間 Fdistance= Fdistance/5.8/10; // 將時間轉為距離距离（單位：公分） Serial.print("F distance:"); //輸出距離（單位：公分） Serial.println(Fdistance); //顯示距離 Fspeedd = Fdistance; // 將距離 讀入 Fspeedd(前速) }
超声波传感器介绍
超声波测距模块
• 超声波传感器有四 个脚
• VCC 接+5V • TRIQ 信号输入 • ECHO 信号输出 • GND 接地
超声波测距模块的工作原理
(1)采用IO 触发测距，trig脚给出至少10us 的高电平信号; (2)模块自动发送8个40khz 的方波，自动检测是否有信号返回； (3)有信号返回，通过IO 输出一高电平，高电平持续的时间就是超
声波从发射到返回的时间． (4)在接收口等待高电平输出.一有输出就可以开定时器计时,当此口
变为低电平时就可以读定时器的值,此时就为此次测距的时间,从 而可算出距离： 测试距离=(高电平时间*声速(340M/S))/2
实现测距的函数解读
void ask_pin_F() // 量出前方距離 { digitalWrite(outputPin, LOW); // 讓超聲波發射低電壓 2μs delayMicroseconds(2); digitalWrite(outputPin, HIGH); // 讓超聲波發射高電壓 10μs，這裡 至少是 10μs delayMicroseconds(10); digitalWrite(outputPin, LOW); // 維持超聲波發射低電壓 float Fdistance = pulseIn(inputPin, HIGH); // 讀取相差時間 Fdistance= Fdistance/5.8/10; // 將時間轉為距離距离（單位：公分） Serial.print("F distance:"); //輸出距離（單位：公分） Serial.println(Fdistance); //顯示距離 Fspeedd = Fdistance; // 將距離 讀入 Fspeedd(前速) }
超声波传感器介绍
超声波测距模块
• 超声波传感器有四 个脚
• VCC 接+5V • TRIQ 信号输入 • ECHO 信号输出 • GND 接地
超声波测距模块的工作原理
(1)采用IO 触发测距，trig脚给出至少10us 的高电平信号; (2)模块自动发送8个40khz 的方波，自动检测是否有信号返回； (3)有信号返回，通过IO 输出一高电平，高电平持续的时间就是超
声波从发射到返回的时间． (4)在接收口等待高电平输出.一有输出就可以开定时器计时,当此口
变为低电平时就可以读定时器的值,此时就为此次测距的时间,从 而可算出距离： 测试距离=(高电平时间*声速(340M/S))/2
