光纤连接器
在本文中我们将介绍用户光纤连接器(SC)、直通式光纤连接器(ST)、固定式光纤连接器(FC)与LC光纤连接器及其应用、性能和终端要求。与A/V行业中所普遍使用的BNC连接器不同，光纤连接器随着光纤技术的不断成熟而逐渐发展。铜线连接器对AV系统信号丢失的影响一般不会很大，而光纤连接则不同，它对传输系统中的每个接口都会起着非常大的影响作用。让我们来看看光纤物理连接中所产生的一些问题，光纤传输设备自身可指令连接，但在有些情况下，大部分或几乎所有的光纤传输连接选择都是人为亲自进行。光纤线缆在信号传输过程中所丢失的信号量主要由所采用的光纤线缆的质量和类型所决定，每个连接端都会产生一定的信号丢失。根据用户选择的光纤连接头类型的不同，连接端信号丢失的总量加起来有可能会超过光纤线缆本身产生的信号丢失量。 信号丢失计算
与电力电源一样，光纤电源通常也是用dB,-3dB来衡量。在铜线电路中，无论是数字信号还是模拟信号，连接器的信号丢失基本上都是“零”，也就是说，与整体线缆产生的信号丢失量相比，由于连接器接触电阻造成的欧姆丢失通常都可以忽略不计。而在大多数的光纤安装系统中，情况则截然相反。在AV应用中，小于1000英尺的光纤线缆信号丢失基本都会小于3dB。在几公里远距离传输情形下，多模光纤色散就变得非常重要，因此，最好采用低信号丢失的单模光纤。但无论是近距离传输还是远距离传输，接触传输信号的每个连接器接口都会产生大量的信号丢失，通常，最大部分的信号丢失都发生在输出端，安装一套好的光纤连接器的关键就是尽量将互相连接的光纤之间的接口信号丢失最小化，保持信号丢失在一定的估算范围之内，为系统的长期运行提供稳定性。连接器接口的信号丢失也是用dB衡量。因为光纤末端连接不恰当，光路的中断会导致一定量的信号丢失，如光纤表面差、非平行端连接等情况也会让信号丢失率远远大于预期信号丢失量。
高速激光光纤传输的发展为光纤终端端面的设计带来了新的问题。在高传输速率下，端面反光情况变得非常严重，需要进行角度研磨或球形研磨等特殊处理来降低丢失率。从更加精确的信号丢失估算程度上来讲，正常的连接端口信号丢失范围大约为0.1dB到最多1.5dB之间。想一下，从信号源出来经过信号分配机、路由器、工作站，需要多少个连接接点，接点越多，信号丢失估算增加的就越快，而且我们还要把一些意外的情形纳入考虑范围之内。
表
维持系统正常运作
在光纤系统设计中，系统能够正常运作，就达到了非常好的效果，在系统设计中，我们需要考虑系统可能出现的一些意料之外的问题，并且要让系统达到正常运作效果。在系统设计中，我们要考虑到系统可能出现的最坏的情况，并做出相应的计划，期待更好的运作效果。光纤连接器设计商一定要将这个理念铭记于心。在系统设计中，安全、稳定的系统连接要求光纤末端平滑、方正。端与端之间的连接必须精确无误，精确度甚至要达到微米，百万分之一米。常用的多模光纤的直径从50-62.5微米，而单模光纤的直径仅为8-9微米。将这种直径尺寸与一根头发的直径(17-180微米)相比，可见任何一丝错误就可以带来在灾难性的损失。
光纤连接对设备的精密度要求非常严格，因此连接头必须非常干净。光纤连接器和配件通常都是装在一个套子里，一个手指印或外部灰尘都可能会严重影响连接器性能，甚至导致传输失败，因此，连接器没有连接时，就应该保存在干净的保护套里。
在连接时，我们还应该将光纤连接器楔紧，在目前所有的光纤连接器设计中，是通过“套圈”来进行的，保证连接器在搭配时准确无误。光纤终端是通过粘胶或压接紧箍在套圈里面，成为一个永久的元件。插入了内置光纤后，就把套圈端磨光滑，为连接器光纤连接提供光滑的接口。套圈通常都是由比较硬的材料制成如陶瓷，当然，也可以是不锈钢、塑料或者碳化钨材料制成，SC、ST和FC的通用套圈直径为2.5毫米，LC的通用套圈直径为1.25毫米。由于套圈的功能特性可以按照精密度要求进行生产，也就成了光纤连接器的首要重要确定特性。在众多的连接套圈中，弹簧式容器连接套圈保证了光纤和LED或者激光源之间同轴对齐。
随着技术的发展和应用的扩大，光纤连接器也快速发展。现在市场上使用的光纤连接器大概有12种甚至还多，每一种都是为满足特定的需求而应运而生，当然，也存在着一定的技术限制。 现在市场的走势主要是朝着价位适中、紧凑型的连接器模式发展，能够支持新的传输分配系统要求的更大传输密度。正如用户期望的那样，电信行业的不断发展也推动了光纤的大面积应用，在很大程度上是由于各种类型的通信和娱乐服务对光纤连接迅猛增长的需求所致。
我第一次使用光纤系统时，用的是AT&T公司在80年代推出的ST连接器。ST在多模LANs和CCTV系统中使?? ST似乎是一个微型的BNC连接器，在光纤中，它是一个简单的刀式转锁连接器，由于未受到任何保护处理，容易遭受破坏，因此，处理ST连接器要特别留意套圈。ST连接器目前在业界应用中仍然十分广泛，但其应用也在慢慢减少。
FC连接器是ST连接器的姐妹产品。FC表示固定连接(fixed connection)，在电信行业的单模应用中使用最为广泛，在钥控和金属结构上这类连接器与ST比较相似，但采用的却是螺纹连接方式，而不是插销式。我们最常用的连接器是SC连接器，SC是subscriber
connector（用户接头）的缩写，是TIA/EIA-568B.3标准中的指定连接器，有单光纤连接和双光纤连接两种，并通过彩色编码来指示光纤类型：米色代表多模、蓝色或绿色代表单模。
LC连接器也是SC连接器的姐妹产品，是由朗讯公司设计的，LC是第一款真正为增加光纤设备系统的堆积密度而设计的耐用的小型化连接器，LC与小型的SC连接器较为相似，能将堆积密度提高50%，在电信交换环境中，对连接器密度要求非常严格的话，LC将具有很大的优势。LC连接器能非常轻松地配置在加密的双工设置上，并具有与普通RJ45连接头相似的锁定夹。由于其小型化的光传输接收装配的广泛使用，LC连接器非常受用户欢迎。在我们所提到的4种类型的连接器中，LC连接器的接口界面损失最小，深得用户喜欢。
需要什么样的连接器
无论采用什么类型的连接器，我们的目标都是一样的，那就是寻找对准精度、重复性以及丢失率方面都非常满意的连接器。加密连接器通常能够获得0.2dB的丢失重复精度，在信号传输丢失过程中，连接器的作用非常重要，插入损耗和回波损耗这两个参数在光纤连接器中的作用与其在铜线中的作用一样重要。
在本文中，我们所说的插入损耗是指由于连接器接口产生的分贝丢失，回波损耗与铜线中的概念一样，是指由终端反射引起的将能量反射回信号源的情况。连接器插入损耗和回波损耗参数的界定由系统所使用的测试设备决定。尽管各个厂家生产的连接器规格各有不同，但大多数都符合TIA/EIA568B.3商用数据网络要求。TIA/EIA568B.3规定，多模和单模光纤的最大插入损耗为0.75dB。多模光纤的回波损耗最小≥20dB,单模光纤的回波损耗≥26dBD。SC连接器通常都只有0.3dB的损耗，而LC连接器则可低达0.1dB。
这些数据意味着什么?插入损耗的计划非常简单，我们将连接器的接口数相加，乘以每个连接器所期望的损耗量，以dB为单位进行计算。然后加上线缆总损耗量。两种损耗所得的总数就是系统因为传输线缆和连接器损耗而产生的损耗量。插入损耗是非常重要的一个数据，所有的设计师都根据这个数据来判断系统是否能够在信号源传输器和光纤接收器之间正常运行。除此之外，我们还可以根据回波损耗参数得知反馈到信号源的能量多少，反馈能量以延迟信号的形式通过线缆返回。
在光纤中的多模和光路经在接收端转换成数字系统中的信号抖动的增加量，也就是说，在每个连连接端的回波损耗越差，总体上对接收器的影响就会更大。这种效果就会成为数字信号眼状图退化零点，接收器跟踪和锁定数据的能力就会遭到破坏。相对而言，模拟光纤信号则呈现出退化响应时间，将会导致图像不清楚。例如，每个连接器的回波损耗仅仅为20dB，那么就会有 1%的信号反馈，根据信号运行中采用到的连接器的数量不同，信号反馈所产生的影响就会相应增大。 26dB的回波损耗会产生的信号反馈为0.3%，50dB的回波损耗，信号反馈则为0.001%。
终端考虑
传统来讲，光纤终端一般比较慢，价格也较高，对设备要求和技术要求也很高。在考虑单模线缆中的光纤终端时，应该考虑到这几方面的因素。有些情况中，我们完全可以选择一些已经根据各种光纤类型设置好了终端的线缆。大多数的短跳线可以归属到以下几类。
量身安装型应用中，我们只能选择特定的终端，但是，采用了叠接工具后，可以降低单模光纤的现场终端延长的长度，减少了对设备的需求数量和技术的使用。对于多模光纤线缆，新型的叠接方式采用了简单的光纤切割方法后，将线缆组装成预先设计的连接器/线缆。这种方法非常简单，只是光纤到光纤的接头对接，接头处通常都是采用一种特殊的光学凝胶，让光纤终端凝结起来。
多模光纤线缆终端通常有两种类型的接头：flat-face air gap和接触型(contact
type)。Air gap型终端产生的回波损耗可能大于等于14dB，大约3.2%的反射光，当回波损耗大与等于20dB时,最好使用接触型终端。
控制低插入损耗和回波损耗的单模光纤终端大概有5种，PC(Physical Contact端面为球状)， SPC(Super Physical Contact)、UPC(Ultra Physical Contact)以及APC(Angled
Physical Contact)。PC和UPC的每种物理连接方式都采用了不同程度的端面精确度，并产生更低的耦合损耗和回波损耗。APC类产生的回波损耗大于等于65dB，信号返回率降低到了0.000032%。单模APC接头的性能最好。

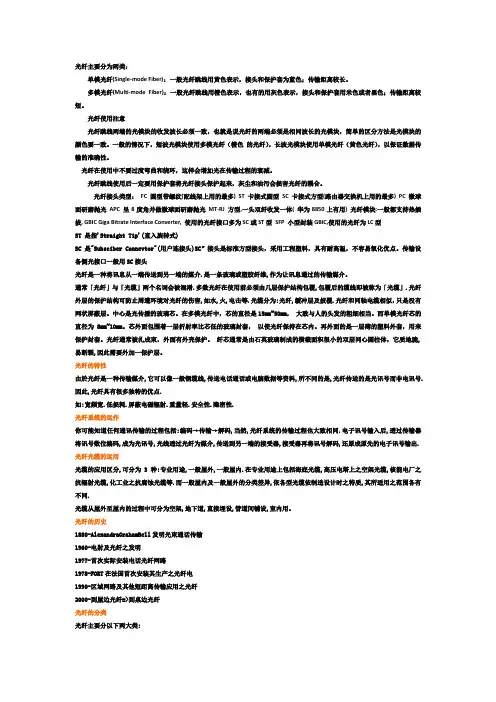

ST 是指
光纤主要分为两类：
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
光纤使用注意
光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。一般的情况下，短波光模块使用多模光纤（橙色 的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
光纤接头类型： FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型
ST 是指'Straight Tip'(直入旋转式)
SC是"Subsciber Connevtor"(用户连接头)SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头
光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒介。
通常「光纤」与「光缆」两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为「光缆」.光纤外层的保护结构可防止周遭环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是15mm~50mm， 大致与人的头发的粗细相当。而单模光纤芯的直径为8mm~10mm。芯外面包围着一层折射率比芯低的玻璃封套， 以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。光纤通常被扎成束，外面有外壳保护。 纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。
光纤接头详解
ST、SC、FC、LC光纤接头区别
ST、SC、FC、LC光纤接头区别
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。 适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类
光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：
① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多)
② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多)
③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）
④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）
⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体
常见的几种光纤线
光纤接口大全
各种光纤接口类型介绍
光纤接头
FC 圆型带螺纹(配线架上用的最多)
ST 卡接式圆型
SC 卡接式方型(路由器交换机上用的最多)
PC 微球面研磨抛光
APC 呈8度角并做微球面研磨抛光
MT-RJ 方型,一头双纤收发一体( 华为8850上有用)
光纤连接器有哪些作用

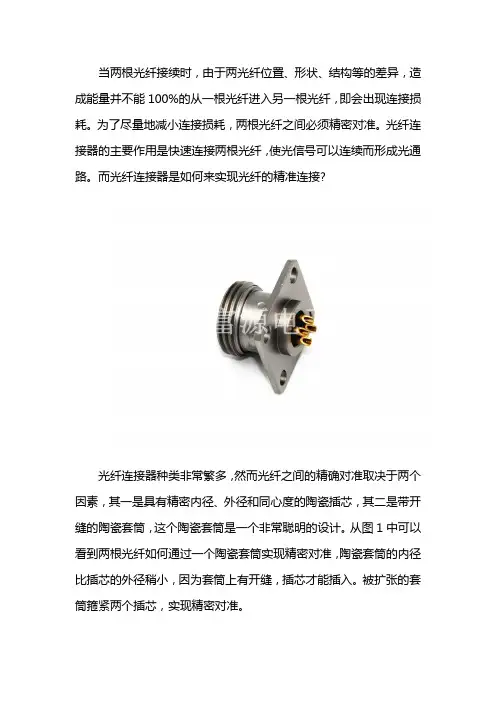

当两根光纤接续时，由于两光纤位置、形状、结构等的差异，造成能量并不能100%的从一根光纤进入另一根光纤，即会出现连接损耗。为了尽量地减小连接损耗，两根光纤之间必须精密对准。光纤连接器的主要作用是快速连接两根光纤，使光信号可以连续而形成光通路。而光纤连接器是如何来实现光纤的精准连接?
光纤连接器种类非常繁多，然而光纤之间的精确对准取决于两个因素，其一是具有精密内径、外径和同心度的陶瓷插芯，其二是带开缝的陶瓷套筒，这个陶瓷套筒是一个非常聪明的设计。从图1中可以看到两根光纤如何通过一个陶瓷套筒实现精密对准，陶瓷套筒的内径比插芯的外径稍小，因为套筒上有开缝，插芯才能插入。被扩张的套筒箍紧两个插芯，实现精密对准。 然而，仅仅是精密对准，对光纤连接来说是远远不够的。我们知道，光在两种不同介质的分界面上会发生反射回波。石英光纤在1.55μm处的折射率约为1.455，因此光纤端面的反射回波BR为3.4%。后向反射光会影响通信系统的稳定性，同时每个石英玻璃-空气界面还会引入大约0.15dB的插入损耗。因此每个光纤接头会增加0.3dB的损耗。
人们通常在端面上镀增透膜来减少反射回波，然而在光纤连接器中不考虑镀膜问题。首先，镀增透膜会增加连接器的成本;其次，光纤连接并不是固定的，重复插拔会破坏增透膜。那么可不可以在光纤端面镀增透膜，并保持光纤端面不接触呢？光纤对接损耗与两根光纤纵向间距之间关系，小至50μm的间隙就会引入将近1dB的损耗，这在光纤通信系统中是不能容忍的。
