接收机系统设计说明
接收机系统设计
接收机设计是一种综合性的挑战，首先要明确设计目的，即设计那一种接收机，不同种类接收机的设计方法是大不相同的。然后根据系统设计的指标要求进行全面分析，寻找出设计重点或难点，即是高灵敏度设计；或是高线性设计；或是大动态范围设计；还是宽频带设计。不同的设计重点有不同的实现方法，根据系统要求的性能指标，首先要确定：
1． 接收机的结构形式，设计系统实现的原理方框图。
确定采样超外差式结构，零中频结构，还是数字IF结构；确定采样本振频率合成器的类型；确定是一次变频还是多次变频结构，是否用高中频；确定信号的动态范围及接收机的线性度。
2． 接收机功能电路实现及系统线路组成，设计电路图。
本章对一般接收机的设计方法不作详细的讨论，只重点讨论接收机设计中有关高线性度和大动态范围实现的具体方法，这也是本课题实现中的难点所在。
§1.1大动态范围接收机设计方法
接收机动态范围DR（Dynamic Range）,是指接收机能够接收检测到的信号功率从最小可检测信号MDS到接收机输入1－dB压缩点之间的功率变化范围,是接收机最重要的性能指标之一。第二章对动态范围已经作了详细的论述。通常，一般的接收机都具有60dB～80dB的动态范围，现代接收机则对动态范围指标提出相当苛刻的要求，往往超过100dB。如本项目动态范围指标要求做的大于120dB。
实现接收机动态范围的功能电路是接收机中的AGC，自动增益控制电路。AGC是一个闭环负反馈自动控制系统，是接收机最重要的功能电路之一。接收机的总增益通常分配在各级AGC电路中，各级AGC电路级联构成总的增益。在接收微弱信号时，接收机要具有高增益，将微弱信号放大到要求的电平，在接收机靠近发射电台式时，AGC控制接收机的总增益，使接收机对大信号的增益很小，甚至衰减。接收机动态范围实现的示意图如下图所示。
图1-1 接收机动态范围实现
AGC的一般原理框图如下，是一个直流电压负反馈系统，控制信号代表信道输出幅度检波后的直流值与参考电压之间的误差值，若输
图1-2 接收机动态范围实现
入信号幅度变化，则控制信号也随着变化，其作用是使误差减小到最小值。对AGC环路的要求随输入信号的调制类型不同而不同。通常，AM信号对AGC的要求较FM接收机或脉冲雷达接收机要严格的多。
通常接收机第一级AGC的输入级的信号动态范围最大，而且第一级AGC一般要求要具有衰减作用以提高接收机接收大信号的能力。在AGC电路中必须保证信道放大器工作在线性区域，即小于器件的1－dB压缩点，否则就会产生失真。
变增益放大器
或电调衰减器 放大器
AGC
检波器
低通
滤波器 DC放大器
直流参考电压 信号输入 信号输出 ReceiverGainAGCPin(dBm)0-20-60-40-80-100-120Pout(dBm)0-5-15-10-20高增益低增益输入动态范围输出动态范围输入信号功率基带处理§1.1.1 自动增益控制AGC原理
§1.1.1.1 线性AGC原理
AGC系统从根本上说是一个非线性系统。很难得到描述系统动态特性的非线性动态方程的通解。但是，对于一些系统，可以求得系统的闭环解。对于大多数系统可以根据系统的小信号模型导出近似解。
图1-3 线性(以分贝为单位)AGC系统
上图是一个能用解析法求解的线性AGC系统。在这个系统中，可变增益放大器VGA的增益为P，服从以下的控制律：
CaVeKP1 (1-1)
因此： CaVioeKVV1 (1-2)
上式中Vi和Vo分别表示输入和输出信号的包络幅度。而对数放大器的增益为：
12lnVaV (1-3)
上式中K2为包络检波器的增益。包络检波器的输出总式正的，因此，对数放大器的输出为实数，即可正可负。于是控制电压为
))((2VVsFVrc
)ln)((2orVKVsF (1-3)
上式中，F（s）为滤波器的传递函数。
因为可变增益放大器服从指数规律，有： 输出信号vo 可变增益放大器（VGA）
AGC包络 检波器
低通滤波器
F(S) 参考电压Vr 输入信号vi
对数 放大器 V1
V2 －
＋ VC icoVKaVV1lnln (1-4)
控制电压为： iocVKVaV1lnln (1-5)
即： 21ln)(ln)(ln)](1[lnKsaFKVsaFVsaFVrio
(1-6)
对输入信号的响应为：
rioVsaFVsaFV)(ln)](1[ln (1-7)
因为由对数运算有下式关系：
ooVV10log3.2ln (1-8)
所以，可得到下式：
oooVVV115.0203.2ln（dB） (1-9)
令eo和ei分别表示以分贝为单位的输出和输入，则：
)(1)(7.8)(1saFVsaFsaFeerio (1-10)
因此，只要给出的输入量和输出量以分贝为单位表示，则具体的AGC电路便可以用线性微分方程来描述。该AGC系统就可以用如下图所示的线性负反馈系统等效方框图来描述系统。
图1-4 线性(以分贝为单位)AGC系统等效方框图
上图中，环路的动态特性由滤波器的传递函数F（S）和可变增益放大器的系数a来描述。由于环路带宽必须受到限制，使它对存在于输入信号的任何幅度调制不作出响应，所以F（S）必须使低通滤波器。环路的稳定性取决于滤波器的阶数和环路增益。随着输入幅度的变化输出信号eo
（分贝值）
可变增益放大器
∑
低通滤波器
F(S) 参考电压
8．7Vr 输入信号ei
（分贝值）
－
＋ ＋
＋
∑ 而产生的输出稳态增益为：
)0(1aFeeio (1-10)
式中F（0）为滤波器的直流增益。应该使增量Δeo随输入幅度的变化尽可能小。为达到这一目的，应使直流环路增益尽可能大。
如果F（S）是一个一阶滤波器，且：
1/)(BsKsF (1-11)
式中，K是滤波器的直流增益，B是滤波器的带宽，那么直流特性为：
aKeeio1 (1-12)
则图3－4所示的线性AGC系统的总直流输出为：
aKaKVaKeerio1655.81 (1-13)
通常，环路传输aK远大于1，所以输出eo等于8.655Vr。若以分贝为单位，则输出幅度与参考电压Vr成正比。
含有参考电压的AGC环路，称为延迟AGC。延迟AGC并不是指带宽的限制而延迟了增益控制，主要是指AGC环路包含有参考信号。简单的AGC环路里不含有参考电压，这在一般低要求的接收机中是常见的，比如普通的收音机。
具有一阶低通滤波器环路的AGC闭环传递函数为：
1)1(11•aKBsBsaKeeio (1-14)
对于所有的aK>0的闭环极点总在左半平面，所以这个系统基本是稳定的。闭环系统频率响应的幅频响应图如下图1－5所示。
为了对输入信号幅度变化作出响应，AGC环路应具有高通滤波器特性，即在高频时，AGC的作用很小。对于幅度调制信号，角频率ωL应低于最低调制频率ωM：
MLaKB)1( (1-15)这意味着滤波器带宽要比最低调制频率小得多，其原因是负反馈增大了闭环带宽。
图1-5 线性AGC系统的频率响应
如上所述，为了保持输出电平地恒定，应该保持尽可能大的直流环路增益。一种方法是采用积分器作为滤波器，即F（S）=C/S。理想的积分器对直流的增益为无穷大，因此稳态输出幅度不会随着输入幅度的慢变化而变化。这种滤波器的输出为：
aCsaVaCssseserio6.8)()( (1-16)
在输入恒定时，稳态输出仍与参考电压成正比，即
CVterot6.8)(lim (1-17)
§1.1.1.2 另一种AGC模型分析
许AGC环路不含有对数放大器，因为对数放大器要和指数型可变增益放大器一起应用时才能构成线性AGC模型。但是对于不含对数放大器的AGC系统，仍然可以导出其小信号模型。小信号的限制时指：分析系统只对某一特定的工作点附近的微小变化量时正确的。下图3－6是一个AGC系统的原理方框图模型。在该AGC系统中，可变增益放大器和检测器是环路中仅有的非线性部件。为了简化分析，而又不失一般性，假定检测器、差动放大器以及在可变增益放大器之后的放大器的增益都为1。
0 B B（1＋aK） ioee 图3-6 具有两个非线性部件的AGC系统
基于以上的假设，上图所示的系统可用下图3－7所示的简化模型表示。
图1-7 图3－6所示AGC系统的简化模型
上图中，Vo和Vi现在指的是包络值，F为低通滤波器和放大器组合的与频率有关的传递函数。输出电压Vo＝PVo，可变增益放大器的增益P是Vc的函数。控制电压为：
FVVVorc)( (1-18)
输出电压对输入电压的导数为：
iiiiiodVdPVPPVdVddVdV)( (1-19)
由于：
iocioocciccidVdVFdVdPdVdVdVdVdVdPdVdVdVdPdVdP)( (1-20) 可变增益
放大器
AGC
检波器
低通
滤波器 差动放大器
直流参考电压 信号输入Vi 信号输出Vo
输出信号Vo
可变增益放大器
P（VC）
F
参考电压Vr 输入信号Vi
－
＋ ∑ Vc
将式（3－20）代入到式（3－19），可得到：
PdVdPFVdVdVciio)1( (1-21)
或 1)1(ciiioodVdPFVVdVVdV
(1-22)
式（1－21）和（1－22）是图1－7所示AGC环路的小信号微分方程。对于在某一特定控制电压的增量变化，上式是正确的。环路的传输函数为：
cidVdPVsFL)( (1-23)
卫星电视接收系统的设计

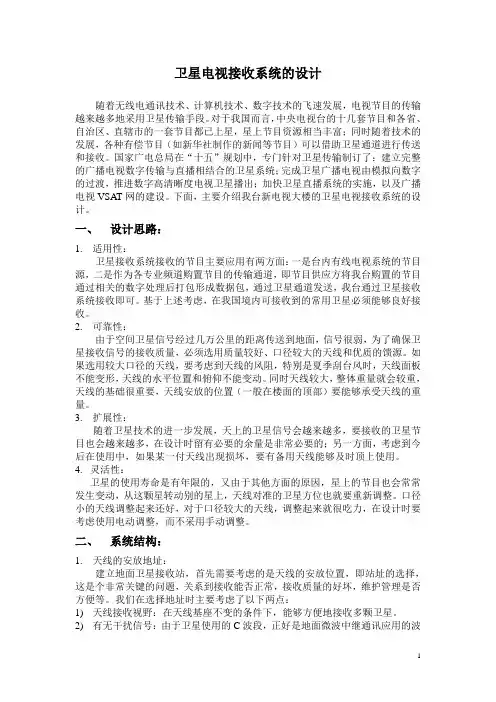

1 卫星电视接收系统的设计
随着无线电通讯技术、计算机技术、数字技术的飞速发展，电视节目的传输越来越多地采用卫星传输手段。对于我国而言，中央电视台的十几套节目和各省、自治区、直辖市的一套节目都已上星，星上节目资源相当丰富；同时随着技术的发展，各种有偿节目（如新华社制作的新闻等节目）可以借助卫星通道进行传送和接收。国家广电总局在“十五”规划中，专门针对卫星传输制订了：建立完整的广播电视数字传输与直播相结合的卫星系统；完成卫星广播电视由模拟向数字的过渡，推进数字高清晰度电视卫星播出；加快卫星直播系统的实施，以及广播电视VSAT网的建设。下面，主要介绍我台新电视大楼的卫星电视接收系统的设计。
一、 设计思路：
1. 适用性：
卫星接收系统接收的节目主要应用有两方面：一是台内有线电视系统的节目源，二是作为各专业频道购置节目的传输通道，即节目供应方将我台购置的节目通过相关的数字处理后打包形成数据包，通过卫星通道发送，我台通过卫星接收系统接收即可。基于上述考虑，在我国境内可接收到的常用卫星必须能够良好接收。
2. 可靠性：
由于空间卫星信号经过几万公里的距离传送到地面，信号很弱，为了确保卫星接收信号的接收质量，必须选用质量较好、口径较大的天线和优质的馈源。如果选用较大口径的天线，要考虑到天线的风阻，特别是夏季刮台风时，天线面板不能变形，天线的水平位置和俯仰不能变动。同时天线较大，整体重量就会较重，天线的基础很重要，天线安放的位置（一般在楼面的顶部）要能够承受天线的重量。
3. 扩展性：
随着卫星技术的进一步发展，天上的卫星信号会越来越多，要接收的卫星节目也会越来越多，在设计时留有必要的余量是非常必要的；另一方面，考虑到今后在使用中，如果某一付天线出现损坏，要有备用天线能够及时顶上使用。
4. 灵活性：
卫星的使用寿命是有年限的，又由于其他方面的原因，星上的节目也会常常发生变动，从这颗星转动别的星上，天线对准的卫星方位也就要重新调整。口径小的天线调整起来还好，对于口径较大的天线，调整起来就很吃力，在设计时要考虑使用电动调整，而不采用手动调整。
无线收发系统设计
无线收发系统设计
首先，无线收发系统的设计需要确定使用的无线通信技术。常见的无线通信技术包括Wi-Fi、蓝牙、Zigbee和RFID等。根据实际需求和应用场景的特点，选择合适的无线通信技术。
其次，需要设计无线收发系统的硬件部分。硬件部分包括发射机和接收机两个主要组成部分。发射机通常包括信号源、调制电路和功率放大器等。信号源用于产生要发送的信号，调制电路用于将信号进行调制，将信息嵌入到载波中，功率放大器则用于将调制后的信号放大，以便进行传输。接收机通常包括天线、解调电路和信号处理电路等。天线用于接收到达的无线信号，解调电路用于将调制后的信号还原为原始信号，信号处理电路则用于对解调后的信号进行处理，以得到所需的信息。
此外，还需要设计无线收发系统的软件部分。软件部分用于控制无线收发系统的工作，并处理信号传输过程中的各种问题。软件部分通常包括以下几个模块：调制解调模块、信号处理模块和通信协议模块等。调制解调模块用于进行信号的调制和解调，信号处理模块用于对接收到的信号进行必要的处理，以得到所需信息，通信协议模块则用于控制无线收发系统的工作，确保信息的可靠传输。
最后，无线收发系统的设计还需要考虑到一些特殊因素。例如，信号的传输距离、速率和功耗等。根据实际需求和应用场景的特点，对这些因素进行合理的设计和优化。
总结起来，无线收发系统的设计需要确定使用的无线通信技术，设计硬件部分和软件部分，并考虑特殊因素。通过合理的设计和优化，可以实现无线收发系统的功能，满足实际需求和应用场景的要求。
微波接收机的设计
微波接收机的设计
首先，微波接收机的频率范围是设计的关键因素之一、由于微波信号是指频率高于1GHz的电磁波信号，因此微波接收机需要能够接收和处理高频的信号。设计者需要选择合适的放大器和滤波器来适应所需的频率范围。
其次，灵敏度是微波接收机设计中另一个重要的指标。灵敏度表示接收机能够检测到微弱微波信号的能力。提高微波接收机的灵敏度可以通过选择高增益的放大器和低噪声系数的元件来实现。
带宽是微波接收机设计中需要考虑的另一重要因素。带宽表示接收机可以处理的频率范围。为了能够接收到不同频率范围内的微波信号，设计者需要选择合适的滤波器和频谱分析器来确保接收机能够满足所需的带宽要求。
线性度是微波接收机设计中需要考虑的另一重要指标。线性度表示接收机能够在输入信号变化时保持输出信号的精确度。为了提高微波接收机的线性度，设计者需要选择高线性度的放大器和控制电路。
最后，微波接收机的抗干扰性也是设计过程中需要考虑的重要因素。微波信号易受干扰，因此设计者需要选择合适的滤波器和干扰抑制电路来减少干扰对接收机的影响。
综上所述，微波接收机的设计需要考虑诸多因素，包括频率范围、灵敏度、带宽、线性度和抗干扰性等。设计者需要选择合适的放大器、滤波器和控制电路来满足所需的设计要求。通过合理的设计，可以获得高性能的微波接收机，以满足各种应用需求。
