constant current 1．一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v, 则金属棒内的电场强度大小为( )
A.mv22eL B.mv2Sne C．ρnev D.ρevSL 2．如图所示，其中电流表A的量程为0.6 A，表盘均匀划分为30个小格，每一小格表示0.02 A；R1的阻值等于电流表内阻的12；R2的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是( )
A．将接线柱1、2接入电路时，每一小格表示0.04 A B．将接线柱1、2接入电路时，每一小格表示0.02 A C．将接线柱1、3接入电路时，每一小格表示0.06 A D．将接线柱1、3接入电路时，每一小格表示0.01 A 3．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a和b的半球壳层形状(图中阴影部分)，半径为a、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极，设该电阻的阻值为R。下面给出R的四个表达式中只有一个是合理的，你可能不会求解R，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。根据你的判断，R的合理表达式应为( )
A．R＝ρb＋a2πab B．R＝ρb－a2πab C．R＝ρab2πb－a D．R＝ρab2πb＋a 4．电阻R和电动机M串联接到电路中，如图所示，已知电阻R跟电动机线圈的电阻值相等，开关接通后，电动机正常工作。设电阻R和电动机M两端的电压分别为U1和U2，经过时间t，电流通过电阻R做功为W1，产生热量为Q1，电流通过电动机做功为W2，产生热量为Q2，则有( )
A．U1＜U2，Q1＝Q2 B．U1＝U2，Q1＝Q2 C．W1＝W2，Q1＞Q2 D．W1＜W2，Q1＜Q2 5．图甲为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路。
(1)已知毫安表表头的内阻为100 Ω，满偏电流为1 mA；R1和R2为阻值固定的电阻，若使用a和b两个接线柱，电表量程为3 mA；若使用a和c两个接线柱，电表量程为10 mA。由题给条件和数据，可以求出R1＝________Ω，R2________Ω。
(2)现用一量程为3 mA、内阻为150 Ω的标准电流表对改装电表的3 mA挡进行校准，校准时需选取的刻度为0.5、1.0、1.5、2.0、2.5、3.0 mA，电池的电动势为1.5 V，内阻忽略不计；定值电阻R0有两种规格，阻值分别为300 Ω和1000 Ω；滑动变阻器R有两种规格，最大阻值分别为750 Ω和3000 Ω，则R0应选用阻值为________Ω的电阻，R应选用最大阻值为________Ω的滑动变阻器。 (3)若电阻R1和R2中有一个因损坏而阻值变为无穷大，利用图乙的电路可以判断出损坏的电阻。图乙中的R′为保护电阻，虚线框内未画出的电路即为图甲虚线框内的电路，则图中的d点应和接线柱________ (填“b”或“c”)相连。判断依据是______________________。 《恒定电流》学思卷二 1．如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置。闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。如果仅改变下列某一个条件，油滴仍能静止不动的是( )
A．增大R1的阻值 B．增大R2的阻值 C．增大两板间的距离 D．断开开关S 2．(多选)如图，电路中定值电阻阻值R大于电源内阻阻值r。将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为ΔU1、ΔU2、ΔU3，理想电流表A示数变化量的绝对值为ΔI，则( )
A．A的示数增大 B．V2的示数增大 C．ΔU3与ΔI的比值大于r D．ΔU1大于ΔU2 3．(多选)如图所示，曲线C1、C2分别是纯直流电路中内、外电路消耗的电功率随电流变化的图线，由该图可知下列说法正确的是( )
A．电源的电动势为4 V B．电源的内电阻为1 Ω C．电源输出功率最大值为8 W D．电源被短路时，电源消耗的功率为16 W 4．如图所示，电源电动势E＝8 V，内阻r＝0.5 Ω，“3 V,3 W”的灯泡L与电动机M串联接在电源上，灯泡刚好正常发光，电动机刚好正常工作，电动机的线圈电阻R0＝1.5 Ω。下列说法中正确的是( ) A．通过电动机的电流为1.6 A B．电源的输出功率是8 W C．电动机消耗的电功率为3 W D．电动机的输出功率为3 W 5．在如图所示的电路中，电源内阻不可忽略，在调节可变电阻R的阻值过程中，发现理想电压表的示数减小，则( ) A．R的阻值变大 B．路端电压不变 C．干路电流减小 D．路端电压和干路电流的比值减小 6．真空中放置的平行金属板可以用作光电转换装置，如图所示。光照前两板都不带电。以光照射A板，则板中的电子可能吸收光的能量而逸出。假设所有逸出的电子都垂直于A板向B板运动，忽略电子之间的相互作用。保持光照条件不变。a和b为接线柱。 已知单位时间内从A板逸出的电子数为N，电子逸出时的最大动能为Ekm。元电荷为e。 (1)求A板和B板之间的最大电势差Um，以及将a、b短接时回路中的电流I短； (2)图示装置可看作直流电源，求其电动势E和内阻r； (3)在a和b之间连接一个外电阻时，该电阻两端的电压为U。外电阻上消耗的电功率设为P；单位时间内到达B板的电子，在从A板运动到B板的过程中损失的动能之和设为ΔEk。请推导证明：P＝ΔEk。 (注意：解题过程中需要用到、但题目没有给出的物理量，要在解题中做必要的说明) 《恒定电流》单元通关卷 constant current 时间：45分钟 一、选择题（共14题，每题6分，共84分） 1．欧姆不仅发现了欧姆定律，还研究了电阻定律。有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a>b>c。电流沿以下方向流过该金属电阻，其中电阻阻值最小的是( )
2．在研究微型电动机的性能时，应用如图所示的实验电路。调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V。重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0 A和24.0 V，则这台电动机正常运转时输出功率为( )
A．32 W B．44 W C．47 W D．48 W 3．如果闭合电路中电源的电动势为12 V，外电压为10 V，当有0.5 C电荷量通过电路时，下列结论正确的是( ) A．在电源内部，非静电力将5 J的其他形式的能转化为电能 B．在电源内部，静电力将6 J的其他形式的能转化为电能 C．在电源外部，静电力将5 J的电能转化为其他形式的能 D．在电源外部，静电力将6 J的电能转化为其他形式的能 4．电动自行车因轻便、价格相对低廉、污染和噪音小而受到市民喜爱。某国产品牌电动自行车的铭牌如下，则此车所配电机的内阻为( ) 规格 后轮驱动直流永磁电机 车型：20″电动自行车 电机输出功率：170 W 电源输出电压：≥36 V 额定工作电压/电流：36 V/5 A 整车质量：40 kg 额定转速：240 r/min A.0.2 Ω B．0.4 Ω C．7.2 Ω D．7.4 Ω 5． (多选)如图为某灯光控制电路示意图，由电源(电动势为E、内阻为r)与一圆环形电位器(可视为滑动变阻器)R和灯泡(电阻不变)连接而成，图中D点与电位器相连，电位器触片一端固定在圆心处，并与电源正极相连，当触片由D点开始顺时针旋转一周的过程中，下列说法正确的是( ) A．电源的输出功率一定先减小后增大 B．电源的供电电流一定先减小后增大 C．电源两端的电压一定先减小后增大 D．灯泡的亮度一定先变暗后变亮 6．(多选)如图所示，电流表A1(0～3 A)和A2(0～0.6 A)是由两个相同的电流计改装而成，现将这两个电流表并联后接入电路中。闭合开关S，调节滑动变阻器，下列说法中正确的是( ) A．A1、A2的读数之比为1∶1 B．A1、A2的读数之比为5∶1 C．A1、A2的指针偏转角度之比为1∶1 D．A1、A2的指针偏转角度之比为1∶5 7．如图所示，R1＝R2＝R3＝R4＝R，电键S闭合时，间距为d的平行板电容器C的正中间有一质量为m、电荷量为q的小球恰好处于静止状态；电键S断开时，则小球的运动情况为( ) A．不动 B．向上运动 C．向下运动 D．不能确定 8．(多选)如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小ΔU(电压表为理想电表)，在这个过程中( )
A．通过R1的电流减小，减少量一定等于ΔUR1 B．R2两端的电压增加，增加量一定等于ΔU C．路端电压减小，减少量一定等于ΔU
D．通过R2的电流增加，但增加量一定小于ΔUR2 9．(多选)在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。用该电源直接与电阻R相连组成闭合电路，由图象可知下列说法正确的是( ) A．电源的电动势为3 V，内阻为0.5 Ω B．电阻R的阻值为1 Ω C．电源的输出功率为4 W D．电源的效率为50%
10．在如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器。闭合开关S，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表(内阻极大)的示数随电路中电流变化的完整过程图线如图乙所示。则( )
A．图线甲是电压表V1示数随电流变化的图线 B．电源内电阻的阻值为10 Ω C．电源的最大输出功率为1.5 W D．滑动变阻器R2的最大功率为0.9 W

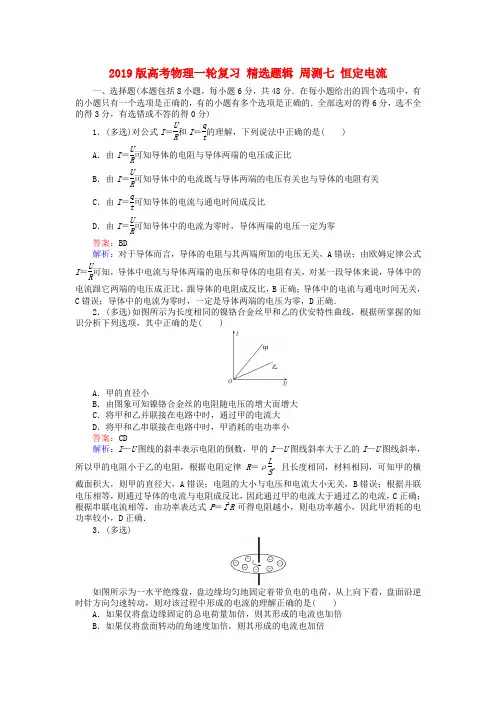

2019版高考物理一轮复习 精选题辑 周测七 恒定电流.doc
2019版高考物理一轮复习精选题辑周测七恒定电流)．由图象可知镍铬合金丝的电阻随电压的增大而增大．将甲和乙并联接在电路中时，通过甲的电流大．将甲和乙串联接在电路中时，甲消耗的电功率小盘边缘均匀地固定着带负电的电荷，时针方向匀速转动，则对该过程中形成的电流的理解正确的是．如果仅将盘边缘固定的总电荷量加倍，则其形成的电流也加倍．如果仅将盘面转动的角速度加倍，则其形成的电流也加倍U1U2U3＝关于这三种材料的电阻率)B．ρa是ρc的2倍是ρa的2倍．有两个同种材料制成的导体，两导体为横截面为正方形的柱体，柱体高均为，小柱体的横截面边长为b，现将两柱体串联接在电压，则导体的电阻率为(I a＋bUha I a＋b D．ρ＝Uh a－bI a＋b根据公式R＝ρl可得，R a＝ρaah＝ρh⎭⎪⎫1＋r 12R ＝⎝ ⎛⎭⎪⎫E 2R ＋r 22R ，又知)，E 2输出电流增加量较大，由)如图所示，A 、B 为平行板电容器的金属板，静电计指针张开一定角度．下列操作可使指针张开角度增大一些的上的滑片向右移动两极板间距离增大少许两极板间距增大少许r ≠0，定值电阻R 2消耗的功率用理想电表，电容器与滑动变阻器并联，电压表和电流表的读数分别用通过电源的电荷量为q 时，电源所做的功用滑片向右移动时，下列图象正确的是( )当滑动变阻器滑片向右滑动过程中，接入电路的电阻减小，电路中的电流增大，2，功率与电流的关系为二次函数关系，A 正确；电容器＝E －I (R 2＋r )，电荷量Q ＝CU C ＝C [E －I (R 2＋r )]，则ΔQ ΔI＝－C (R 2＋r )，保持不变，则Q －I 图线是向下倾斜的直线，B 正确；电压表示数U ＝E －Ir ，U —I 图线应是向下倾斜的直线，C 错误；电源通过电荷量q 时，电源做的功W ＝qE ，E 是电源的电动势，则W —q 是过原点的直线，D 错误．二、非选择题(本题包括4小题，共47分)9.(9分)在“测定金属的电阻率\”的实验中，用螺旋测微器测量金属丝直径d 时的刻度位置如图所示，用米尺测出金属丝的长度L ，金属丝的电阻大约为5 Ω，用伏安法测出金属丝的电阻R ，然后由ρ＝R S L算出该金属材料的电阻率．(1)从图中读出金属丝的直径d 为________mm.(2)(ⅰ)为测金属丝的电阻，取来两节新的干电池、开关和若干导线及下列器材： ①电压表：0～3 V ，内阻10 k Ω②电压表：0～15 V ，内阻50 k Ω③电流表：0～0.6 A ，内阻0.05 Ω④电流表：0～3 A ，内阻0.01 Ω⑤滑动变阻器：0～10 Ω⑥滑动变阻器：0～100 Ω下列说法正确的是( )A ．电压表应选用器材①B ．电流表应选用器材④C ．实验时通电时间不宜过长D ．d 值只需在金属丝中央测量一次即可(ⅱ)实验中某同学的实物接线如图所示，请指出该同学实物接线中的两处明显错误．错误1：________________________________________________________________________；错误2：________________________________________________________________________.答案：(1)1.702 (2)(ⅰ)AC (ⅱ)导线接在了滑动变阻器的滑片上 电流表内接 解析：(1)螺旋测微器的固定刻度为1.5 mm ，可动刻度为20.2×0.01 mm＝0.202 mm ，所以最终读数为1.5 mm ＋0.202 mm ＝1.702 mm.(2)(ⅰ)电源由两节干电池串联组成，电动势为3 V ，电压表选①，故A 正确；电路最大电流约为I ＝E R＝0.6 A ，电流表应选③，故B 错误；通电时间过长，金属丝会发热，阻值发生变化，故C 正确；d 值需要在中间和两端都测量求平均值，故D 错误．(ⅱ)金属丝阻值约为5 Ω，电流表内阻为0.05 Ω，电压表内阻为10 k Ω，电压表内阻远大于金属丝阻值，电流表应采用外接法，导线应接在滑动变阻器的接线柱上．10．(9分)使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量填“红”或“黑”)色；若适当调节电阻箱后，图中多用电表、电流表与电阻箱的示数分别如下图所示，则多用电表的读数为______ Ω，电流表的读数为________ mA，电阻箱的读数为由于用电器阻值未知，所以滑动变阻器应采用分压接法，使其电压可以从，其与用电器并联部分的电压为I 随所加电压U 变化的图象，PM 为纵轴的垂线，则下列说法中正确的是．随着所加电压的增大，小灯泡的电阻不变＝U 1I 2某实验小组的同学在实验室利用电压表探究漆包线的漏电情况．现取两根电阻均为的漆包线固定在绝缘的水平桌面上，如图所示．电路漏电可等效为在漏电假设两导线均在距离左端M 等距离的位置的恒定电压，用理想电压表测出S 5的额定电压和额定功率分别为110 V 、40 W ，小灯泡100 W ，滑动变阻器的最大阻值为300 Ω.下列电路图中既能使两灯泡正常发光，又能使电路消耗的电能最少的是( )的额定电压均为110 V ，由R ＝U 2P可知，R A >中均可使灯泡A 、B 正常发光，但选项流较大，电路消耗的电能较多，故选项C 符合题意．图线甲、乙分别为电源和某金属导体的伏安特性曲线，电源的电动势和内阻分别用表示，根据所学知识分析下列选项正确的是( )．电路中电源电动势为3.6 V．滑动变阻器的滑动触头向右滑动过程，电压表V 2读数逐渐减小．滑动变阻器的滑动触头向右滑动时，电动机的输出功率增大．滑动变阻器的最大阻值为30 ΩR2∶R3∶R4＝1∶2∶3∶4，当电路中某个电阻断路瞬间，发现有自上而下的电流通过电流表如图，电路中定值电阻阻值R大于电源内阻阻值V3示数变化量的绝对值分别为，则( )消耗的电功率为7.5 WΩ消耗的电功率为0.3 W的变大而________(填“变大”、“变小”或“不变”)．Z接入如图乙所示的电路中时，电流表的读数为0.150 A2.00 V，则定值电阻R0的阻值为________Ω.变大(3)6.67表格中最大电流为0.215 A，电流表应选C.(2)在图线上取一点，将该点与原点相连，连线的斜率大小为电阻的倒数，电压越大，该连线斜率越小，则电阻越大．时，电器元件Z两端的电压为1.00 V，电阻R0上电压为所示的电路测量两节干电池串联而成的电池组的电动势0.5 A．实验室提供的器材如下：999.9 Ω)；开关、导线若干．所示实物图中画出连线，将器材连接成实验电路．的阻值，记录电压表的示数U，得到若干组－1R图线．由图象得出电池组的电动势(3)本实验测得的电池组的电动势与实际值相比________(填“偏大”、“偏小”或“相等”)，测得的内阻与实际值相比________(填“偏大”、“偏小”或“相等”)．答案：(1)如图所示 (2)2.86 6.05(6.02～6.08均可) (3)偏小 偏小解析：(2)根据闭合电路欧姆定律得E ＝U ＋Ur R ，变换为1U ＝r E ·1R ＋1E，结合图象可得电动势E ＝2.86 V ，内阻r ＝6.05 Ω.(3)若考虑电压表内阻对实验测量的影响，则有E ＝U ＋⎝ ⎛⎭⎪⎫U R V ＋U R r ，变换为1U ＝r E ·1R ＋R V ＋r ER V，可知电动势测量值偏小，内阻测量值偏小． 11．(15分)(2018·安庆模拟)在如图所示电路中，定值电阻R 0＝2 Ω，电流表和电压表均为理想电表．闭合开关S ，当滑动变阻器R x 的滑片P 从一端移向另一端时，发现电压表的电压变化范围为0～3 V ，电流表的变化范围为0.75～1.0 A ．求：(1)电源的电动势和内阻．(2)移动变阻器滑片时，能得到的电源的最大输出功率．答案：(1)12 V 10 Ω (2)3.375 W解析：(1)当R x ＝0时，U x 1＝0，对应电流为I 1＝1.0 A ，由闭合电路欧姆定律得E ＝I 1(R 0＋r )①当R x 为最大值时，U x 2＝3 V ，对应电流为I 2＝0.75 A ，有E ＝I 2(R 0＋r )＋U x 2②R x 的最大值为R x m ＝U x 2I 2＝30.75Ω＝4 Ω. 由①②两式代入数据得E ＝12 V ，r ＝10 Ω.(2)电源的输出功率P 输出＝⎝ ⎛⎭⎪⎫E R x ＋R 0＋r 2(R x ＋R 0) 当R x ＋R 0＝r 时，电源有最大输出功率，但R x ＋R 0恒小于r ，由输出功率随外电阻变化的关系知，当R x ＋R 0取最大值时输出功率最大，即P m ＝⎝ ⎛⎭⎪⎫E R x m ＋R 0＋r 2(R x m ＋R 0)＝⎝ ⎛⎭⎪⎫124＋2＋102×(4＋2) W ＝3.375 W.12．(14分)有一个小型直流电动机，把它接入电压为U 1＝0.2 V 的电路中时，电动机不转，测得流过电动机的电流I 1＝0.4 A ；若把电动机接入U 2＝2.0 V 的电路中，电动机正常工作，工作电流I 2＝1.0 A ．求：。

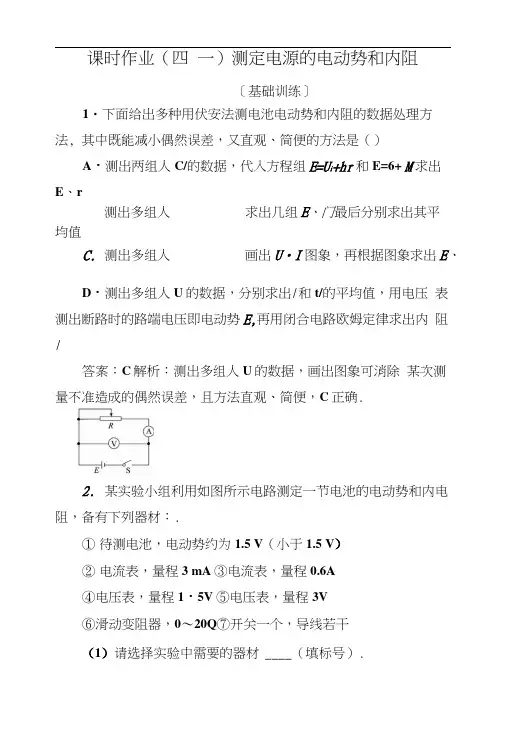

2019版高中物理一轮总复习练习：第八章恒定电流课时作业41Word版含解析.docx
课时作业（四一）测定电源的电动势和内阻 ［基础训练］1・下面给出多种用伏安法测电池电动势和内阻的数据处理方法, 其中既能减小偶然误差，又直观、简便的方法是（）A ・测出两组人C/的数据，代入方程组E=U i +hr 和E=6+ M 求出E 、r均值D ・测出多组人U 的数据，分别求出/和t/的平均值，用电压 表测出断路时的路端电压即电动势E,再用闭合电路欧姆定律求出内 阻/答案：C 解析：测出多组人U 的数据，画出图象可消除 某次测量不准造成的偶然误差，且方法直观、简便，C 正确.2. 某实验小组利用如图所示电路测定一节电池的电动势和内电 阻，备有下列器材：.① 待测电池，电动势约为1.5 V （小于1.5 V ）② 电流表，量程3 mA ③电流表，量程0.6A④电压表，量程1・5V ⑤电压表，量程3V⑥滑动变阻器，0〜20Q ⑦开关一个，导线若干（1）请选择实验中需要的器材 ____ （填标号）.测出多组人求出几组E 、门最后分别求出其平C. 测出多组人画出U ・I 图象，再根据图象求出E 、（2）按电路图将实物（如图甲所示）连接起来・⑶小组由实验数据作出的t7-7图象如图乙所示，由图象可求得 电源电动势为 _______ V ,内电阻为 _________ Q ・答案：见解析 解析：（1）电流表量程3 mA 不能满足实验需要, 故选量程为0・6 A 的电流表；电动势小于1.5 V,故选量程为1.5V 的 电压表.其他都是电路必需器材，故所需器材为：①③④⑥⑦.⑵如图所示.甲乙(3)根据图象得:E=1.40 V, r=2.8 ft.3.（2018•江西九江一中期中）某同学用如图甲所示的电路测定电源的电动势和内阻，所用的实验器材有：待测电源E,电阻箱R （最大阻值为99.99Q）,定值电阻/?（）（阻值为2.0Q）,电压表（量程为3 V, 内阻约为2kQ）,开关S,导线若干.实验步骤：将电阻箱阻值调到最大，先闭合开关S,多次调节电阻箱，记下电压表的示数U和电阻箱相应的阻值以盲为纵坐标,人为横坐标，作万显图线（如图乙所示）.R°V甲（1）E 为电源电动势，r 为电源内阻，吉与R 的关系表达式为 _______ （用民厂、表示）.⑵根据图线求得电源电动势E = ______________ V ,内阻r =Q ・（保留两位有效数字）（3）用该种方法测量的结果存在系统误差，产生系统误差的原因是 ___________________________________________________答案：（1）£=法尹⑵5.7 3.7 （3）见解析解析：（1）根据闭合电路欧姆定律有E= U+詈（R+心寺=^R 与定值电阻并联，有分流作用，使得测量的电流偏小，从而引起实验 误差.4. （2018-湖南长沙长郡中学月考）在“测定电源的电动势和内 阻”的实验中，备有下「列器材:A.待测的干电池一节B.电流表Ai （量程0〜3 mA,内阻血i = 10Q ）C ・电流表A2（量程0〜0.6 A,内阻l?g 2=0.1 ft ）D. 滑动变阻器Ri （0〜20 ft, LOA ）E. 电阻箱 R （）（0〜9 999.9 £2）F. 开关和导线若干 /?o+r ER/ （2）根据表达式可知，图线斜率/1= 1 _3・5 E^=40V 1 J21,纵截 距b=Ro+r_ ER 。

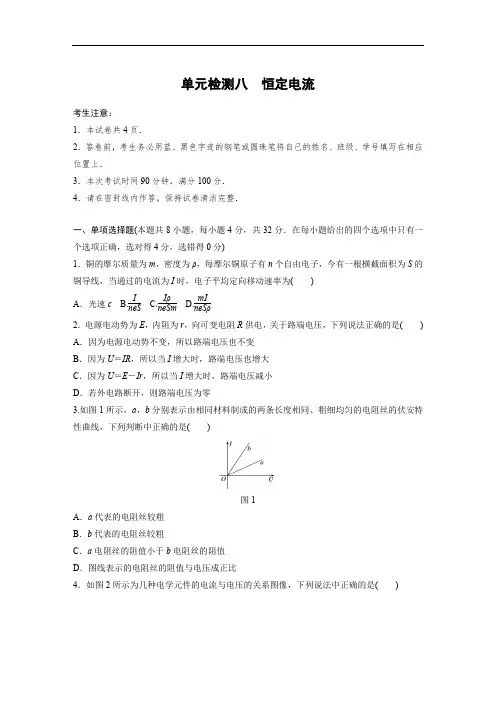

2019版高考物理教科版一轮复习综合训练含2018年最新模
