物理人教版九年级全册第十六章 电压 电阻 第4节 变阻器
变阻器
教学目标：知道滑动变阻器的构造，会把滑动变阻器连入电路来改变电流。
学习利用滑动变阻器改变电流、电压。
教学重点：变阻器的原理及使用。
教学难点：根据要求正确连接与使用变阻器。
教学准备：接线板、演示用电流表、干电池组、开关、导线若干、小灯泡、长
短粗细相同的铁丝及铜丝各一段、滑动变阻器、电阻箱、调光台
灯。
教学过程
一、引入新课
二、新课学习
想想做做
用刀将铅笔剖开，仔细取出铅笔芯，注意不要折断。用铅笔芯代替前面实验
中铁丝（铜丝）。
铅笔芯是导体还是绝缘体？铅笔芯接入电路，电灯能发光，所以铅笔芯是导
体。如果想要改变接入电路中的铅笔芯的长度，谁有办法，请来操作一下。将
连接铅笔芯的导线一端打开，并使其在铅笔芯上滑动。滑动过程中同学们观察
到了什么现象？灯泡的亮度发生了变化。连入电路的铅笔芯越长，灯越暗；连
入电路的铅笔芯越短，灯越亮。
如果我们换用铁丝做实验会怎样呢？（重复上述实验）铁丝越长,电阻越大；
铁丝越短，电阻越小。铁丝和铅笔芯都是导体,根据实验现象能得到什么结论呢？
导体电阻的大小与导体的长度有关。在相同粗细的条件下，导体越长，电
阻越大；导体越短，电阻越小。可以通过改变导体在电路中的长度来改变电阻，
从而改变电路中的电流。同学们的表现太棒了，这就是变阻器的工作原理。
播放课件：滑动变阻器
板书：变阻器的构变阻器在电路图中的符号： （先板书问题，然后由同学补
充结论）电阻丝是用什么材料做的？为什么要将电阻丝绕在绝缘瓷管上？电阻
丝外面为什么要涂绝缘层？
教师引导同学们分析后明确：滑动变阻器是用电阻率较大的合金线制成的，
这种合金线又叫电阻线。变阻器是通过改变接入电路中导体的长度来改变其电
阻的。要想增大变阻范围，电阻线必须做得很长。因此要将电阻线绕在绝缘管
上，并使各线圈间互不接触。
变阻器滑片上还有一个铭牌，上面写有“50Ω，1.5A”是什么意思呢？同学们讨
论一下，你认为是什么意思？“50Ω”可能是说这个变阻器的变化范围是0～50Ω，
它的最大电阻值就是50Ω。“1.5A”应该是说它能通过1.5A的电流。变阻器铭牌
上标出的是滑动变阻器的“最大阻值”和允许通过的“最大电流”。因此在使用滑动
变阻器的时候要注意以下使用规则：
（1）为了防止烧坏变阻器，通过变阻器的电流，不能超过允许的最大值。
（2）为了避免电路中电流过大，使用变阻器前应将其阻值调到最大。
课件演示：
1.用调光台灯的控光旋钮，改变灯的亮度。
2.用收音机控制音量的旋钮改变收音机的音量。光亮的控制、改变，收音机音量
的控制、改变就是利用变阻器来实现的。收音机控制音量的变阻器是电位器。
探究：怎样用变阻器改变灯泡的亮度？
（1）哪两个接线柱之间的电阻是不变的？
（2）移动滑片时，哪两个接线柱之间的电阻随着改变？向哪个方向移动，电阻
变大？
（3）使灯泡和变阻器中电流大小相等，变阻器应与灯泡串联还是并联？
4）要能控制电流的大小，应使用滑动变阻器的哪两个接线柱？
（5）要使灯泡由暗变亮，接通电路前应将滑片放到什么位置上？
学生操作，教师巡视指导。实验结束，各组进行交流，提出发现的问题。
三、小结（见课件）
滑动变阻器
原理：通过改变导体在电路中的长度来改变电阻。
构造：电阻丝绕成的线圈、绝缘管、金属棒、滑片。
使用规则：
a.首先观察变阻器的铭牌，弄清变阻器的最大值和允许通过的最大电流。
b.连接时要将滑动变阻器的“一上、一下”两个接线柱串联接入所要控制的电路
中。
c.闭合电路前，应将滑动变阻器滑片调到阻值最大的位置上。
四．巩固练习（见课件）
(名师整理)最新人教版物理九年级第16章第4节《变阻器》精品习题课件
1. 知道滑动变阻器的构造、符号和作用 2. 理解滑动变阻器的工作原理和接线方法 3. 能利用滑动变阻器解决电路中实际问题
第4节 变阻器
知识点一 变阻器 1.概念:能改变接入电路中电阻大小的元件称为变阻器。
2.滑动变阻器
原理
基本构造
第4节 变阻器
通过改变接入电路的电阻丝的长度来改变接入电路的电阻的大小 滑动变阻器的主体结构是绕在绝缘瓷筒上的电阻丝和可沿金属棒滑 动的金属滑片。其中A、B、C、D为四个接线柱,A、B间为绕在绝缘 瓷筒上的电阻丝,C、D间为金属棒,电阻丝上涂有绝缘层,电阻丝与金 属滑片相接触的地方,绝缘层被刮掉了。如图所示:
第4节 变阻器
题型 滑动变阻器的使用 例 (2018北京朝阳期末)图16-4-3甲为某可调亮度的台灯,图乙为其用 于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电 阻丝的两端相连,b与金属滑片相连。转动旋钮,滑片在弧形电阻丝上同 向滑动即可调节灯泡亮度,下列分析正确的是 ( )
第4节 变阻器
解析 滑动变阻器的左下方接线柱和左上方接线柱接入电路中,当滑片 向左滑动时,电阻丝接入电路的长度变短,所以电阻变小,故A错误;滑动 变阻器的两个上方接线柱接入电路中,此时滑动变阻器接入电路的电阻 为零且不变,故B错误;滑动变阻器的两个下方接线柱接入电路中,此时 滑动变阻器接入电路的电阻最大且不变,故C错误;滑动变阻器的左上方 接线柱和右下方接线柱接入电路中,当滑片向左滑动时,电阻丝接入电 路的长度变长,所以电阻变大,故D正确。 答案 D 点拨 本题考查了滑动变阻器的使用,要注意滑动变阻器的滑片移动 时,其接入电路的阻值变化,取决于它所选取的下面的接线柱是哪一个, 上面的两个接线柱实质上是一个。
第4节 变阻器
(完整版)人教版九年级物理第十六章《电压电阻》教案
第十六章《电压电阻》单元复习课【复习目标】：1.学生能初步认识电压，知道电压的作用及电源是提供电压的装置;学生知道电压的单位及单位换算，能记住常见电压值;学生能认识电压表，了解电压表的用途与符号，并会正确使用用电压表测电压（包括连接、读数、选择量程）。
2、学生知道串联电路和并联电路的电压的特点及应用。
3、学生知道电阻的单位及换算，能够理解电阻是导体本身的一种性质，用控制变量法研究电阻的大小与导体的材料、长度、横截面积和温度的关系。
4、了解变阻器的构造，理解它的工作原理，知道正确使用变阻器的方法。
5、运用串、并联电路的电流与电压关系去分析简单的电路问题等。
【重点、难点】：1.【重点】：（1）.电压表的使用方法;（2）.运用串并联电路中的电压规律解题；（3）.变阻器的使用方法及在电路中的作用。
2.【难点】：（1）.电路的连接；（2）.变阻器的使用，会用控制变量法探究影响电阻大小的几个因素；（3）.识别电压表测的是哪段电路两端的电压；进行电路故障分析。
【学具准备】多媒体课件和学生导学案【前置准备】多媒体展示本章思维导图【教学过程】：一、创设情境·引入复习1.【视频播放】：《电人的烦恼》------现实版的“霹雳贝贝”片段2.【设疑】：众说周知:不高于36V电压为安全电压。
“手拿菜刀砍电线，一路火花带闪电。
”为什么视频中220伏电压穿胸，灯泡竟然亮了起来，人却安然无恙？（设计意图：通过观看视频《电人的烦恼》------现实版的“霹雳贝贝”片段，激发学生学习兴趣；设疑，进一步激发学生探索知识的欲望。
）二、专题复习·画龙点睛（一）、考点一：电压及电压表的使用1.【回眸要点·夯实基础】（1）．要在一段电路中产生电流，它的两端要有，所以的作用是使电路中产生电流。
是提供电压的装置。
（2）.电压的单位是 , 1V= mV,1mV= μV。
（3）.一节干电池的电压_____一个蓄电池的电压_____.对入体的安全电压 .家庭照明电路电压_______.动力电压________.（4）．正确使用电压表要注意：①.电流只能从电压表的接线柱流入，接线柱流出；②.电压表应该联在电路中；③.被测电压超过电压表的量程；④.读数时，应该认清所用量程及其对应的分度值，如果选用0～ 15 V 的量程，则其分度值为；⑤.如果把电压表直接与电源两极相连；则测量的是两端的电压。

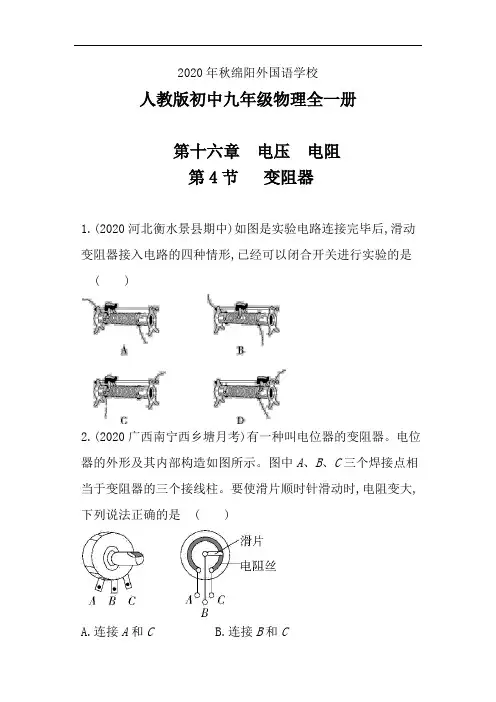

人教版初中物理九年级全一册课后提升练习(第十六章 第4节 变阻器)
2020年秋绵阳外国语学校人教版初中九年级物理全一册第十六章电压电阻第4节变阻器1.(2020河北衡水景县期中)如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是 ( )2.(2020广西南宁西乡塘月考)有一种叫电位器的变阻器。
电位器的外形及其内部构造如图所示。
图中A、B、C三个焊接点相当于变阻器的三个接线柱。
要使滑片顺时针滑动时,电阻变大,下列说法正确的是 ( )A.连接A和CB.连接B和CC.连接A和BD.只连接B3. (2020湖南武冈期中)如图所示,将两个滑动变阻器串联起来,若将M、N两个接线柱接入电路后,使这两个滑动变阻器接入电路的总阻值最大,则滑片P1和P2应放在 ()A.P1、P2都放在最右端B.P1放在最左端,P2放在最右端C.P1和P2都放在最左端D.P1放在最右端,P2放在最左端4.(2020独家原创试题)生活充满精彩,我们的生活用到变阻器的有 ()A.汽车近远光的互换B.电动玩具的跳跃C.收音机调台的装置D.装修时新安装的可改变亮度的吸顶灯5.(2020江苏苏州工业园区期中)如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是 ( )6.(2019天津河西期中)如图所示,滑动变阻器的接线柱D已连入电路中,要求当该变阻器的滑片P向D端滑动时,接入电路中的电阻变大,则滑动变阻器连入电路的另一接线柱应是 ()A.接线柱AB.接线柱BC.接线柱CD.无法判断7.(2020江苏泰州兴化期中)在如图所示的电路中,用滑动变阻器调节灯泡的亮度,若要求滑片P向左端滑动时灯泡逐渐变亮,应选择下列哪种接法 ( )A.M接C,N接BB.M接C,N接DC.M接A,N接BD.M接A,N接D8.(2019四川自贡中考)某同学在做“用滑动变阻器改变电流”的实验时,连接如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯泡不亮。
接下来的操作,在以下步骤中最合理的是 ( )A.断开开关S,更换灯泡重新实验B.断开开关S,增加电池的节数重新实验C.断开开关S,拆掉导线重新连接电路D.观察电流表的示数是否为零,判断电路是否断路9．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则下列接法符合要求的是()A．M接A，N接DB．M接B，N接CC．M接A，N接BD．M接C，N接D10．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化正确的是()A．L1变亮，L2不变B．L1不变，L2变亮C．L1变暗，L2不变D．L1不变，L2变暗11．如图是某学生设计的模拟调光台灯电路。
新人教版九年级物理全册-目录
新人教版九年级物理全册目录
第十三章内能
第1节分子热运动
第2节内能
第3节比热容
第十四章内能的利用
第1节热机
第2节热机的效率
第3节能量的转化和守恒
第十五章电流和电路
第1节两种电荷
第2节电流和电路
第3节串联和并联
第4节电流的测量
第5节串、并联电路中电流的规律
第十六章电压电阻
第1节电压
第2节串、并联电路中电压的规律
第4节变阻器
第十七章欧姆定律
第1节电流与电压和电阻的关系
第2节欧姆定律
第3节电阻的测量
第4节欧姆定律在串、并联电路中的应用
第十八章电功率
第1节电能电功
第2节电功率
第3节测量小灯泡的电功率
第4节焦耳定律
第十九章生活用电
第1节家庭电路
第2节家庭电路中电流过大的原因
第3节安全用电
第二十章电与磁
第1节磁现象磁场
第3节电磁铁电磁继电器第4节电动机
第5节磁生电
第二十一章信息的传递
第1节现代顺风耳──电话
第2节电磁波的海洋
第3节广播、电视和移动通信第4节越来越宽的信息之路
第二十二章能源与可持续发展第1节能源
第2节核能
第3节太阳能
第4节能源与可持续发展。
人教版2023初中物理九年级物理全册第十六章电压电阻知识点总结(超全)
人教版2023初中物理九年级物理全册第十六章电压电阻知识点总结(超全)单选题1、如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路答案：BA．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；B．若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；C．若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。
故选B。
2、如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．答案：AA．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法正确，故A正确；B．图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故B错误；C．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故C错误；D．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故D错误。
答案A。
3、下列说法正确的是（）A．起瓶器（俗称“瓶起子”）是费力杠杆B．岸边人看水中鱼的位置比实际要浅一些，是由光的反射造成的C．晶体熔化过程中吸收热量，温度升高D．将铜片和锌片分开插入同一西红柿中，就可以制成一个简易的西红柿电池答案：DA．起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；B．在岸上看到的水中的鱼是由于水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，人的眼睛逆着折射光线方向的反向延长线看去，便看到变浅的鱼的虚像，故B错误；C．晶体熔化过程中吸收热量，温度保持不变，故C错误；D．水果电池是由水果（酸性）、两金属片和导线简易制作而成。

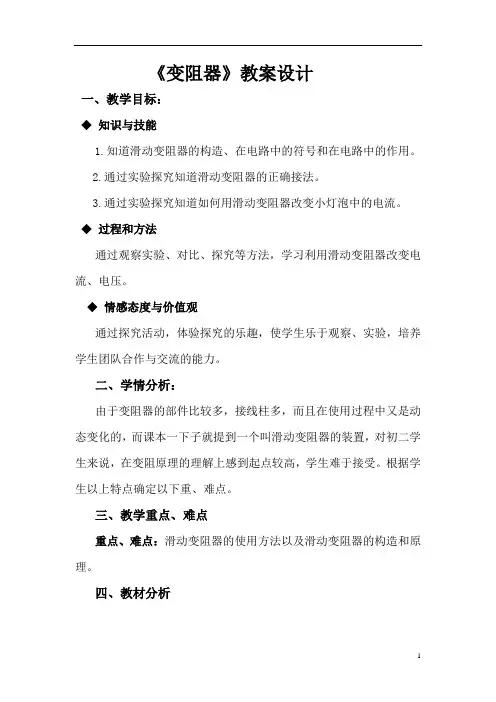

人教版九年级物理全一册16.4 变阻器教案
