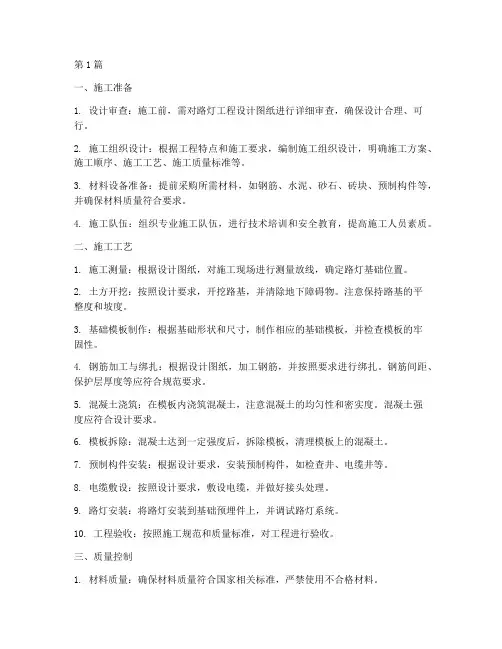

路灯工程基础施工(3篇)
第1篇一、施工准备1. 设计审查：施工前，需对路灯工程设计图纸进行详细审查，确保设计合理、可行。
2. 施工组织设计：根据工程特点和施工要求，编制施工组织设计，明确施工方案、施工顺序、施工工艺、施工质量标准等。
3. 材料设备准备：提前采购所需材料，如钢筋、水泥、砂石、砖块、预制构件等，并确保材料质量符合要求。
4. 施工队伍：组织专业施工队伍，进行技术培训和安全教育，提高施工人员素质。
二、施工工艺1. 施工测量：根据设计图纸，对施工现场进行测量放线，确定路灯基础位置。
2. 土方开挖：按照设计要求，开挖路基，并清除地下障碍物。
注意保持路基的平整度和坡度。
3. 基础模板制作：根据基础形状和尺寸，制作相应的基础模板，并检查模板的牢固性。
4. 钢筋加工与绑扎：根据设计图纸，加工钢筋，并按照要求进行绑扎。
钢筋间距、保护层厚度等应符合规范要求。
5. 混凝土浇筑：在模板内浇筑混凝土，注意混凝土的均匀性和密实度。
混凝土强度应符合设计要求。
6. 模板拆除：混凝土达到一定强度后，拆除模板，清理模板上的混凝土。
7. 预制构件安装：根据设计要求，安装预制构件，如检查井、电缆井等。
8. 电缆敷设：按照设计要求，敷设电缆，并做好接头处理。
9. 路灯安装：将路灯安装到基础预埋件上，并调试路灯系统。
10. 工程验收：按照施工规范和质量标准，对工程进行验收。
三、质量控制1. 材料质量：确保材料质量符合国家相关标准，严禁使用不合格材料。
2. 施工过程：严格按照施工工艺进行操作，确保施工质量。
3. 检查验收：对施工过程中的关键环节进行严格检查，发现问题及时整改。
4. 工程验收：按照规范要求，对工程进行全面验收，确保工程质量。
四、安全文明施工1. 施工现场安全：做好施工现场的安全防护措施，确保施工人员安全。
2. 环境保护：施工过程中，注意保护环境，减少施工对周边环境的影响。
3. 施工文明：加强施工管理，提高施工人员文明素质。
总之，路灯工程基础施工是一项复杂而重要的工作，需严格按照施工规范和工艺要求进行操作，确保工程质量和安全。
照明工程路灯施工方案(3篇)
第1篇一、工程概况本工程旨在提升某区域照明水平，改善夜间交通及环境照明条件。
工程范围包括道路两侧路灯的安装、维修及更新，涉及路灯基础建设、灯具安装、电气线路敷设等环节。
二、施工准备1. 技术准备（1）熟悉设计图纸、施工规范和操作规程，确保施工质量。
（2）组织施工人员学习相关技术知识，提高施工技能。
2. 主要机具设备及劳力组织（1）机具设备：挖掘机、装载机、压路机、吊车、电焊机、切割机、水平仪、测距仪等。
（2）劳力组织：根据工程规模，合理配置施工人员，确保工程进度。
三、施工工艺流程1. 施工顺序及验收安排（1）按照设计图纸进行现场勘查，确定路灯安装位置。
（2）进行土方开挖、基础施工、灯具安装、电气线路敷设等工序。
（3）完成施工后，进行验收，确保工程质量。
2. 施工方法（1）土方开挖：根据设计要求，进行土方开挖，确保基础尺寸符合要求。
（2）基础施工：采用钢筋混凝土基础，按照设计图纸进行施工，确保基础稳定。
（3）灯具安装：按照设计要求，将灯具安装在基础预埋的支架上，确保灯具安装牢固。
（4）电气线路敷设：采用埋地电缆，按照设计要求进行敷设，确保线路安全可靠。
3. 系统调试送电（1）完成电气线路敷设后，进行系统调试，确保线路无故障。
（2）送电前，对施工人员进行安全教育，确保送电安全。
（3）送电后，对路灯进行试运行，确保照明效果达到预期。
四、施工的质量控制要求1. 土方开挖：严格按照设计要求进行，确保基础尺寸符合要求。
2. 基础施工：采用钢筋混凝土基础，确保基础稳定，符合设计规范。
3. 灯具安装：按照设计要求进行，确保灯具安装牢固，照明效果良好。
4. 电气线路敷设：按照设计要求进行，确保线路安全可靠，无故障。
五、安全注意事项1. 施工现场应设置安全警示标志，确保施工人员安全。
2. 电气线路敷设过程中，注意防止触电事故。
3. 高空作业时，采取安全防护措施，确保施工人员安全。
六、环境保护措施1. 施工过程中，做好废水、废气、噪声等污染物的处理，确保环境保护。
园林照明工程路灯安装施工方案及方法
园林照明工程路灯安装施工方案及方法首先，进行现场勘察和设计方案制定。
施工前需要进行现场踏勘，了解场地地形、环境以及需求，包括场地的面积、道路的宽度、景观布置等等。
根据实际情况制定设计方案，确定路灯的安装位置、数量、高度等。
其次，进行基础施工。
在确定好路灯的安装位置后，需要进行基础施工。
首先，找平基础，确保基础平整。
然后，进行基础的打桩工作，确保路灯能够稳固地安装在地面上。
最后，进行基础的混凝土浇筑，以固定路灯。
然后，进行电缆敷设和接线工作。
在安装路灯之前，需要进行电缆敷设和接线工作。
首先，根据设计方案，先将电缆预埋在地下，并做好防水工作。
然后，进行电缆的敷设工作，将电缆连接到各个灯杆上。
最后，进行接线工作，确保路灯能够正常供电。
接着，进行灯杆安装。
在进行灯杆安装之前，需要根据设计方案确定好灯杆的位置和数量。
首先，使用专业的设备将灯杆运输到指定位置。
然后，进行灯杆的安装工作，确保灯杆的稳固。
同时，还需要进行灯杆的调整，确保路灯的照明角度和方向符合设计方案要求。
最后，进行路灯的调试和验收工作。
在完成路灯的安装后，需要进行路灯的调试和验收工作。
首先，进行电源的连接工作，确保路灯能够正常供电。
然后，通过开关控制路灯的亮灭，进行灯光的调试工作。
最后，进行路灯的检查和验收工作，确保路灯的质量和使用效果符合要求。
总结起来，园林照明工程路灯安装施工方案及方法主要包括现场勘察和设计方案制定、基础施工、电缆敷设和接线工作、灯杆安装以及路灯的调试和验收工作。
通过科学的施工方法和严格的质量管理，可以确保园林照明工程的安装质量和使用效果。
路灯施工方法及质量保障措施
定灯位→挖沟→ 埋管→ 浇注路灯基础→ 敷设电缆→ 绝缘测试→路灯安装→ 电气设备安装→实验、调试→ 自检→竣工验收1、定灯位：按照施工图及现场情况，以设计灯位间距为基准确定路灯安装位置。
2、挖沟及埋管：按照施工图纸开挖电缆管预埋沟，预埋相应的电缆管。
3、浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》 (GB/T9700)、《热喷涂金属件表面预处理通则》 (GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》 (ZBJ36011)的有关规定。
4、敷设电缆：应符合下列要求：(1)电缆型号应符合设计要求，罗列整齐，无机械损伤，标志牌齐全、正确、清晰；(2)电缆的固定、间距、弯曲半径应符合规定；(3)电缆接头良好，绝缘应符合规定；(4)电缆沟应符合要求，沟内无杂物；(5)保护管的连接、防腐应符合规定。
5、路灯安装规定(1)同一街道、公路、广场、桥梁的路灯安装高度(从光源到地面)、仰角、装灯方向宜保持一致。
(2)基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30~ 50mm 。
浇制钢筋混凝土基础前必须排除坑内积水。
(3)灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。
(4)灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或者管口应光滑、无毛刺，并应采用绝缘套管或者包扎，包扎长度不得小于200mm；路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金饷构件应进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》 (GB/T9700)、《热喷涂金属件表面预处理通则》 (GB/T11373)、现行行业标准《钢铁热浸铝工艺及质量检验》 (ZBJ36011)的有关规定。
谈路灯地埋电缆线路敷设的技术要求
谈路灯地埋电缆线路敷设的技术要求路灯地埋电缆线路敷设是现代城市亮化工程中常见的一种布线方式。
在进行路灯地埋电缆线路敷设时，需要注意以下技术要求：1.线缆选材：路灯地埋电缆线路敷设一般选择耐腐蚀、耐磨、耐候的电缆，以保证线路的长久使用。
常用的电缆有聚氯乙烯绝缘电力电缆、交联聚乙烯电缆等。
2.线缆规格：线缆的规格应根据实际需要进行选择，一般根据路灯功率、布线长度、材质等来决定。
过大的规格会增加成本，过小的规格可能导致线路过载。
3.敷设深度：路灯地埋电缆线路敷设时需要将电缆埋入地下，以保护电缆免受外部环境的损害。
一般应保持电缆埋深在0.7-1.2米之间，以保证线路的安全性。
4.敷设方式：在路灯地埋电缆线路敷设时，可采用直埋和管道埋设两种方式。
直埋一般适用于较短距离的线路，而管道埋设适用于较长距离和复杂环境的线路。
5.敷设施工工艺：路灯地埋电缆线路敷设的施工工艺要注意以下几点：首先，敷设前要进行勘探，确定管线的走向，防止与其他地下管线的冲突；其次，敷设时要避免弯折和扭曲，保证电缆的完整性；再次，敷设完成后要及时进行测试和验收，确保线路的质量。
6.维护和保养：对于已经敷设的路灯地埋电缆线路，需要定期进行维护和保养。
主要包括定期巡检、清理和检修。
巡检可及时发现线路故障和损坏，清理可预防杂物和灰尘对线路的影响，检修可及时修复线路故障，保障线路的正常使用。
总之，路灯地埋电缆线路敷设的技术要求包括线缆选材、线缆规格、敷设深度、敷设方式、施工工艺以及维护和保养等方面。
只有严格按照这些要求进行施工和维护，才能保证路灯地埋电缆线路的安全稳定运行。
路灯吊装施工方案(3篇)
第1篇一、工程概况本项目为某城市道路照明工程，主要内容包括道路两侧路灯的安装。
本次施工方案针对的是路灯吊装作业，包括路灯杆的安装、灯具的吊装及电气连接等。
为确保施工安全、高效、质量达标，特制定本施工方案。
二、施工准备1. 人员准备- 组织成立专业施工队伍，包括项目负责人、安全员、技术员、电工、起重工等。
- 对施工人员进行安全教育和技能培训，确保每位施工人员熟悉操作规程和安全注意事项。
2. 材料准备- 路灯杆：根据设计要求准备相应型号的路灯杆，并检查其质量合格证明。
- 灯具：准备符合设计要求的灯具，并检查其质量合格证明。
- 起重设备：选用合适的起重设备，如起重机、吊车等，确保其性能稳定，符合吊装要求。
- 配电箱：准备配电箱，并确保其电气性能良好。
- 电缆：选用符合规格的电缆，确保其绝缘性能良好。
- 其他材料：如紧固件、绝缘子、接地线等。
3. 设备准备- 检查起重设备的性能，确保其安全可靠。
- 检查吊装工具，如吊钩、钢丝绳、卡环等，确保其完好无损。
- 检查电气设备，如配电箱、电缆等，确保其安全可靠。
4. 场地准备- 清理施工现场，确保施工区域平整、干净。
- 标记吊装位置，设置警示标志。
- 检查吊装路线，确保无障碍物。
三、施工工艺1. 路灯杆安装- 在指定位置挖坑，确保坑深满足设计要求。
- 将路灯杆放入坑内，调整其垂直度，使其与地面垂直。
- 固定路灯杆，确保其牢固稳定。
- 埋设基础，确保其符合设计要求。
2. 灯具吊装- 将灯具放置在吊装位置，准备吊装。
- 使用起重机或吊车将灯具吊起，缓慢放置在路灯杆上。
- 确保灯具安装牢固，符合设计要求。
3. 电气连接- 检查灯具电气性能，确保其正常。
- 将电缆连接到灯具和配电箱，确保连接牢固、可靠。
- 检查电缆绝缘性能，确保其符合要求。
- 接地，确保电气安全。
4. 调试与验收- 对安装完成的路灯进行调试，确保其照明效果良好。
- 检查路灯的运行状态，确保其稳定可靠。
路灯电气施工方案(3篇)
第1篇一、工程概况1.1 项目背景随着我国城市化进程的加快，城市道路照明作为城市基础设施的重要组成部分，其重要性日益凸显。
路灯电气施工作为道路照明工程的关键环节，直接关系到照明效果和电力安全。
本方案旨在为某城市道路路灯电气施工提供一套科学、合理、安全的施工方案。
1.2 工程内容本项目涉及的道路全长XX公里，共计安装路灯XX盏。
主要包括以下内容：（1）路灯基础施工；（2）路灯照明设备安装；（3）电缆敷设；（4）电缆接续；（5）控制系统安装；（6）工程验收。
二、施工准备2.1 施工组织（1）项目经理：负责整个工程的施工组织、协调和管理；（2）技术负责人：负责施工方案编制、技术指导、质量把控；（3）施工员：负责现场施工管理、质量监督；（4）电工：负责电气设备的安装、调试、接续；（5）其他施工人员：负责辅助施工工作。
2.2 施工材料（1）路灯：选用节能、环保、耐用的LED路灯；（2）电缆：选用符合国家标准的低压电缆；（3）接线端子：选用符合国家标准的接线端子；（4）绝缘子：选用符合国家标准的绝缘子；（5）其他材料：如电线、电杆、金具等。
2.3 施工设备（1）发电机：用于现场施工用电；（2）电缆敷设机：用于电缆敷设；（3）电缆接续设备：用于电缆接续；（4）绝缘测试仪：用于电缆绝缘性能测试；（5）其他设备：如梯子、扳手、螺丝刀等。
三、施工工艺3.1 路灯基础施工（1）测量放线：根据设计图纸，确定路灯位置，进行测量放线；（2）挖坑：按照设计要求，挖掘路灯基础坑，确保坑底平整；（3）浇筑混凝土：将混凝土搅拌均匀，浇筑至基础坑内，确保混凝土密实；（4）安装电杆：将电杆垂直放置在基础坑内，调整垂直度，固定电杆；（5）埋设接地线：将接地线与电杆连接，确保接地良好。
3.2 路灯照明设备安装（1）安装灯具：将路灯灯具安装于电杆上，确保灯具水平；（2）连接电缆：将电缆一端连接至灯具，另一端连接至电缆接续设备；（3）接续电缆：将电缆接续设备连接至电缆，确保连接牢固；（4）绝缘测试：使用绝缘测试仪测试电缆绝缘性能，确保符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.. . . ..
学习参考
电缆及路灯的施工方法
一、电缆管沟槽的开挖及管道安装
1、测量放线、定点
组织人员对路段的电线、电缆管位进行定位的测量放线，定出各电杆位
置、电缆管线的铺设位置的起止点位。
2、管沟及检查井土方的开挖：
当测量放线完毕后，定出电线缆管沟位置，放出开挖标记线，立即组织
工人进行开挖。开挖时根据开挖的深度，适当的放大开挖面，开挖时要严格
按设计要求开挖，一次性挖到合格的要求。
检查井的开挖，采用人工开挖，据开挖的深度确定开挖边线，一次性挖
到设计要求的尺寸。
3、电缆管的预埋：
开挖好管道沟槽后，及时铺设电缆管。管道铺设时，要求做得平滑，顺
直；接头自然，无死弯、死角。在管道与手孔井及检查井部分的出口处，按
设计要求包扎好接口。
4、管沟的回填
回填土时，以人工取细土分层回填、夯实。每层虚铺土层厚度宜为20-30CM
之间，保证人工夯实的质量。确保在后期不致于过多的下沉。在管侧面回填
土时，应两侧面同时回填，历实时不得过行挤压管道，不得冲击管道破坏。
最后表面要达到和周边的土层一致的标高和密实度。
二、电杆基础的施工方法
1、井室的砌筑施工顺序：
.. . . ..
学习参考
定点放线---人工开挖土石方---基坑修整--垫层及砼基础浇筑---预
埋件的安装---养护。
2、测量定点：
施工时按设计图的要求用全站仪配合钢尺等测量工具进行放线，定出各
基坑位的中心点，以及根据开挖深度计算后的开挖边线，并做好标记，在中
心位置打上小木桩做好标记，并编上标记号。
3、人工开挖土石方：
施工时，按已测量放线后的开挖线，以人工方式进行开挖，一次性开
挖到设计的深度。在开挖时，边挖边用尺配合水准仪进行标高的测量，并做
好记录。在开挖过程中，每个操作人员，到将挖到设计位置时，应细心操作，
不得超挖土石方，不得超挖后再回填夯实处理。保证基底、基坑的施工质量。
4、基坑修整
施工时以工工方式进行基坑修整，开挖时要从中间向侧边挖土，不得
一次性开挖过大然后在坑边贴土补坑壁。要保证基坑的尺寸成型较好，坑壁
平整。
5、基坑开挖好后，及时进行砼垫层及砼基础的浇筑。
在施工前，按设计要求必需采用商品砼，因此，在施砼施工前，先与砼
供应商，签定好砼的供货合同，确定好供货的时间地点等，保证供应及时到
位，保证施工质量。在施工时，砼严格按设计的配合比进行砼的拌制，砼的
和易性应符合计计和规范的要求，同时也要符合施工的需要。
浇筑时要及时，浇筑要密实，不得出现中空的砼和孔洞等现像。
6、预埋件的安装
.. . . ..
学习参考
在浇筑砼以前，我公司按设计要求，提前做好预埋件，并经监理等人员
现场检验合格，才能用于现场的安装。
安装时，应在侧面边上打上固定的木桩，拉上中心线的控制线，并注明
方向及偏角，同时也要标明预埋件的标高，精确到+/-1CM以内。
在安装时，一定安装就位后，要求安装的标高正确，符合设计要求。安
装的方向正确，不得安装放向调返的现象；同时要注意四边的平平度，确保
上面的安装的电杆配配电设施就位后，偏差在允许的范围内。
安装后的表面应清洁，并用油漆作上基础及桩位的编号。
7、养护：
以人工浇水的方式进行养护，在养护期间，确保不得有任何的碰撞和
松动。在砼强度达到设计强度的75%以上时方可进行基坑侧面的土方的回填
和夯实。
三、 工井的施工方法
1、施工顺序：
测量放线定位----人工土石方槽坑的开挖----垫层的浇筑----检查井
砌筑---井壁的抹灰----井盖的制作及安装----土石方的回填。
2、施工方法及措施
A、垫层的浇筑方法：基坑开挖完毕后，以现状基底夯实整平后并安装
上边侧模进行垫层的浇筑。
B、浇筑方法：以人工拌和砼，在每一个坑边进行施工。拌和砼的强度
及配合比，要符合设计要求。浇筑时，以人工进行操作，现场以平板振动器
进行夯实。振平夯实后的表面应平整，基底标高应符合设计要求，井底的垫
层砼强度达到70%的设计强度后，在进行检查井的砌筑。
.. . . ..
学习参考
C、电缆工井
施工准备：清扫冲洗基础或垫层表面，无积水无污泥；替换检查井部
位的支撑；砖材浇水湿润；水泥砂浆根据水泥品种进行配合比搅拌。
施工要求：在砌筑的基础面上先铺底浆；砖砌必须做到墙面平直，边
角整齐，宽度一致，井体不得走样；砌砖时应夹角对齐上下错缝内外搭接；
砖缝中砂浆饱满，不得有通缝，缝宽10mm误差≤±2mm；砖砌时应将挤出的
砂浆刮平，并将砖墙表面残余砂浆及时清理干净。
在砌筑时，预留出电缆管穿入井内的预留孔，待安装完管后再进行管口
的封阻。
用1：2水泥砂浆抹面：洒水湿润墙体，抹面分两次进行，先刮糙打底
后用直尺刮平再用木搓搓平，表面粗有纹路，此粗糙厚度10mm，在粗糙的水
泥砂浆初凝后及时粉刷第二道水泥砂浆，并压实抹光。抹面程序应先外墙后
内墙，在必要时内墙宜一次抹光完成。
安装钢筋混凝土预制盖板必须清洁上沿边井口边，沿口应平整，顺直；
上下面不得搞错；盖板为偶数时两侧对称布置，为奇数时仅允许有一块的偏
差；在盖板底部先铺25mm的水泥砂浆，盖住窨井墙体每边必须≥150mm，盖
板缝间用1：2水泥砂浆嵌实并形成凸缝以防止渗水，盖板四周用1：2水泥
砂浆圬实形成45°三角接缝，缝高5cm。
预留管的处理：检查井上预留管的管径、方向和标高必须符合设计要求。
预留管应与墙体接平,在检查井与接管的连接处用1:2水泥砂浆抹成45°三
角接缝。
四、电缆的选购：
.. . . ..
学习参考
在进行电缆施工时首先考虑的是施工电缆和质量，优先、重点保证电缆
质量。采购时，必须严格按设计要求进行电缆线的选择，采用国标优质电缆
线，电缆线的规格、材质、型号均符合设计要求。采购员选取几种品牌的电
缆线以后，及时报送监理、建设单位相关人员进行样品的定样，确定样品后，
立即采购所有电缆并及时运达施工现场库存、备用。
五、电缆线的安装：
A、安装电缆管：如前章节所述的方式，在施工前进行所有电缆管线的
预埋，并处理好埋管的接头，保证接头质量，保证不渗水，无死角，无大的
弯折，保证管内通畅，无任何杂物等，确保在后期电缆的穿管中无任何的障
碍。
B、电缆线的安装：
先打开每个电缆拉线井的井盖，随后由工人进入井内，装上井内管口
的保护绵布。
在预埋管内穿上半硬质拉线引绳，在穿引绳时，一次性穿通；从拉线
井入口在到拉线井出口，最长的距离不得大于500米。以更地的保证拉电缆
线的质量和施工的容易程度。
电缆敷设时应用电缆架滚动放缆，不得平放电缆盘放缆。不得出现扭
曲、挤压造成变形，不得强制弯曲。吊装电缆线在放线车架上，放上去以后，
轻用小力转动，确保在穿管时，更容易的拉线。
如果有桥架的电缆沟，则桥架内的电缆应排列整齐，不应相互交叉，
电缆转弯处、未端应加以绑扎固定，水平直线电缆每隔一定距离(10米左右)
也应加以固定。
.. . . ..
学习参考
拉电缆线时，采用人工进行拉线，在每个电缆拉线井中均设一个或两个
工人进行拉线。拉线时，应前后呼应，用力一致，同步进行拉线，更好的加
快施工的进度。
拉线时用力要适度、均匀，不得用力过猛，避免拉坏电缆外皮。放线
一端由专人看管，与拉线的速度同步进行，不得放线过多，避免在入口一端
打结。
拉线完毕后，在每个拉线井及接线接头处，应进行电缆接线接头的预
留尺寸。
六、电缆施工时的注意事项
剥切电缆时，不应损伤线芯和保留的绝缘层，高压电缆附加绝缘的包
绕、装配、热缩等过程应清洁，不得有杂质进入包绕绝缘层。
压接线端子时应清除芯线和端子的油污和氧化层，压膜应配合适当，压
接后毛刺磨平。
电缆头固定牢固，排列整齐，标识清楚，相色一致，不必要的裸露处
应缠绕绝缘带。
电缆进入爆炸、火灾、腐蚀场所时，孔洞应封堵严实。
高压电缆、屏蔽电缆的屏蔽层可靠接地。
道路照明等埋地电缆，埋地深度不小于0.7米，有机械损伤危险及与
其它管道交叉处应穿钢管保护。
埋地电缆上、下部应铺以不小于100mm厚的沙层，上部盖砖(板)保护。
埋地电缆铺砂和回填土前应请业主检查确认，并填写隐蔽记录，签字
确认。
电缆敷设完毕后，应及时清除杂物，整理电缆，盖好盖板或回填土。
.. . . ..
学习参考
电缆在敷设前、敷设后、电缆头制作后、试运转前、联动试运行前均
需测量绝缘电阻。若绝缘电阻不符合要求需进行处理。
七、灯具安装施工方法
在施工时，采用先安装就位于电杆上后，再吊装电杆就位进行安装的方
法。
据上述的方法，在灯具运达施工现场后，在电杆要吊装的前期，在平地
上进行灯具及灯盘的安装，调试，组装、焊接等工作。测试无任何问题后，
再安装于电杆上，最后随时电杆一起吊装完成即可。
灯具、灯盘安装完成后，相关的接线、焊接等每一个环节均严格进行测试
和管理；保证施工质量，减少后期的故障和维修工作。
