地热钻井井型选择及参数优化设计
地源热泵打井计算及方案（供参考）
地源热泵打井计算及方案（供参考）•项目概况项目共分三期；其中，二期办公楼建筑面积为3200㎡，空调面积约为3000㎡；二期厂房一层建筑面积为11218㎡，空调面积约为8918㎡，夹层建筑面积6880㎡，空调面积约为4780㎡；三期厂房建筑面积6648㎡，空调面积约为1600㎡。
二期和三期总建筑面积为27946㎡，总空调面积约为18298㎡。
根据甲方要求，现需为二期和三期的厂房及办公室配置空调系统。
•设计依据1、《民用建筑节能设计标准》2、《采暖通风与空气调节设计规范》(GB50019-2003)3、《公共建筑节能设计标准》 (GB50189-2005)4、《地源热泵系统工程技术规范》 (GB50366-2005)5、《埋地聚乙烯（PE）管材》（CJJ101-2004）6、《实用供暖空调设计手册》7、《空气调节设计手册》8、《通风与空调工程施工质量验收规范》（GB50243-2002）9、《地源热泵工程技术指南》，徐伟译10、国际热湿环境ISO7730《室内热湿环境的相关标准》11、世界卫生组织《室内空气品质WHO标准》12、甲方提供的建筑平面图•暖通专业范围本项目单位空调冷指标取120W/㎡，空调热指标取85W/㎡；则总冷负荷为2196KW，总热负荷为1555KW。
采用节能、环保的地源热泵系统为空调系统提供冷热源，夏天制冷、冬天采暖，选用两台制冷量为1100KW的地源热泵冷水机组。
二期办公区及厂房夹层空调末端主要采用风机盘管+新风的形式，二期、三期厂房部分空调末端主要采用组合式空气处理机组+新风的形式。
本项目室外地埋管采用垂直双U型埋管，共360口，有效埋管深度为100米，埋管井间距取4.5米；单位孔深排热量按56W/m，单位孔深吸热量按34W/m（根据北京威乐项目地质勘探报告）；室外打井位置为三期厂房区域及室外绿化带。
除此之外，考虑到地源热泵地下热平衡性，需额外配置一台闭式辅助冷却塔，冷却塔水流量为110m3/h。

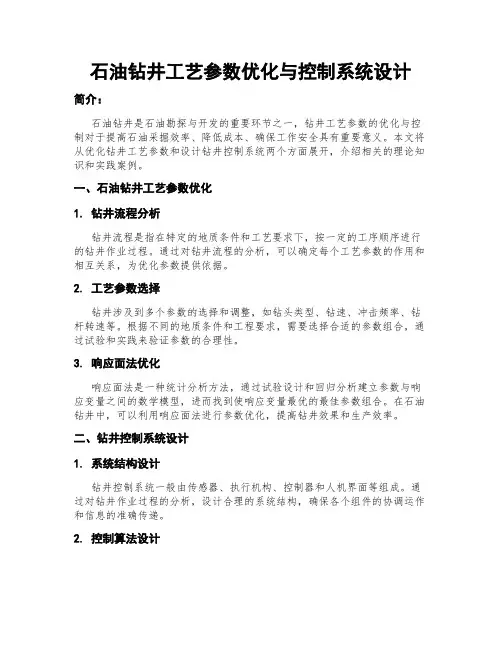

石油钻井工艺参数优化与控制系统设计
石油钻井工艺参数优化与控制系统设计简介：石油钻井是石油勘探与开发的重要环节之一，钻井工艺参数的优化与控制对于提高石油采掘效率、降低成本、确保工作安全具有重要意义。
本文将从优化钻井工艺参数和设计钻井控制系统两个方面展开，介绍相关的理论知识和实践案例。
一、石油钻井工艺参数优化1. 钻井流程分析钻井流程是指在特定的地质条件和工艺要求下，按一定的工序顺序进行的钻井作业过程。
通过对钻井流程的分析，可以确定每个工艺参数的作用和相互关系，为优化参数提供依据。
2. 工艺参数选择钻井涉及到多个参数的选择和调整，如钻头类型、钻速、冲击频率、钻杆转速等。
根据不同的地质条件和工程要求，需要选择合适的参数组合，通过试验和实践来验证参数的合理性。
3. 响应面法优化响应面法是一种统计分析方法，通过试验设计和回归分析建立参数与响应变量之间的数学模型，进而找到使响应变量最优的最佳参数组合。
在石油钻井中，可以利用响应面法进行参数优化，提高钻井效果和生产效率。
二、钻井控制系统设计1. 系统结构设计钻井控制系统一般由传感器、执行机构、控制器和人机界面等组成。
通过对钻井作业过程的分析，设计合理的系统结构，确保各个组件的协调运作和信息的准确传递。
2. 控制算法设计钻井控制系统的关键是控制算法的设计，包括反馈控制、前馈控制和模糊控制等。
通过采集传感器数据和对目标参数进行实时监控，采用适当的控制算法进行参数调整和校正，以实现系统的稳定性和精度。
3. 可视化界面设计钻井控制系统的可视化界面是操作人员与系统之间的桥梁，直接影响操作人员的工作效率和安全性。
设计人性化、直观清晰的界面，提供实时数据监测和报警功能，方便操作人员进行控制与调整。
案例分析：以某油田为案例，该油田油气层复杂，钻井过程中存在较高的风险和不确定性。
通过对钻井流程的分析，确定了一系列关键工艺参数，并采用响应面法进行优化。
在钻进过程中，利用传感器实时监测钻井参数，并将数据传输到控制系统中。
地热井施工方案
1. 引言地热能作为一种可再生能源，近年来受到越来越多的关注。
地热井是地热能利用的关键环节，地热井的施工直接影响地热能的开采效果。
本文将详细介绍地热井的施工方案。
2. 地热井施工前的准备工作2.1 环境评估和地质调查在地热井施工之前，必须进行环境评估和地质调查。
环境评估包括对周边环境的影响评估，以及确定是否需要取得相关许可证。
地质调查是为了确定热储层的地质结构、岩性和渗透性等参数，以确保地热井的施工可行性。
2.2 设计方案制定在进行地热井施工之前，需要制定详细的设计方案。
设计方案应包括地热井的类型（如垂直井、水平井等），井深、井径、井壁材料、井筒固井等内容。
设计方案应根据地质调查和环境评估结果进行合理选择，以确保地热井的施工质量和效果。
3. 地热井施工过程3.1 钻井钻井是地热井施工的第一步。
钻井的目的是将钻杆沿井孔向下钻探，形成井筒。
钻井的方法可以选择机械钻井、回转钻井或定向钻井等。
钻井方式的选择应根据设计方案和地质条件进行合理选择。
3.2 钻井液钻井过程中使用钻井液来冷却钻头、提高钻进速度，并防止井壁塌方。
钻井液的选择应根据井深、井壁稳定性和井壁固井等要求进行合理选择。
常用的钻井液有清水、泥浆等。
3.3 井壁固井钻完井后，需要进行井壁固井。
井壁固井的目的是保持井孔的稳定，防止井壁塌方，同时也可提高井筒的强度和渗透性。
井壁固井材料通常选择水泥浆或其他专用固井材料。
3.4 热导管安装在地热井施工的最后阶段，需要安装热导管。
热导管是地热能传导的通道，将地热能从热储层传输到地面设备。
热导管的安装应注意良好的连接和密封，以确保地热能的高效传输。
4. 地热井施工质量控制4.1 施工过程监测在地热井施工过程中，应进行定期的施工过程监测。
监测内容包括钻井进度、钻井液性能、井孔直径和井壁稳定性等。
通过监测，可以及时发现问题并采取相应措施，确保施工质量。
4.2 施工质量检验地热井施工完成后，应进行施工质量检验。
地热能发电装备的设计优化与能效改进
地热能发电装备的设计优化与能效改进地热能发电是一种利用地球内部储存的热能转化为电能的可持续能源形式。
传统地热发电装备在设计和运行过程中存在一些局限性，包括能效低下、设备成本高昂和环境影响等问题。
为了克服这些问题并提高地热能发电装备的效率和可持续性，需要进行设计优化和能效改进。
本文将着重讨论地热能发电装备的设计优化和能效改进的方法和实践。
首先，地热能发电装备的设计优化可以通过改进地热井和热交换器的结构来实现。
地热井是地热能发电的关键组成部分之一，其设计对于提高能效至关重要。
一种有效的方法是采用多级地热井系统，即在地下深处设置多个井筒，以增加热量的采集。
此外，优化地热井的孔径和井眼形状也可以提高地热能发电装备的效率。
热交换器是地热能发电中的另一个关键组件，其设计也会影响能效。
通过改进热交换器的材料和结构，例如选用高导热材料和采用流体增强传热技术，可以提高地热能发电装备的热传导效率，从而提高整体能效。
其次，提高地热能发电装备的能效还可以通过优化发电循环和热能转换过程来实现。
发电循环是地热能转化为电能的关键过程，其能效直接影响地热能发电装备的性能。
一种常见的方法是采用二元朗肯循环或闪蒸循环，这些循环可以更有效地利用地热能源。
另外，利用废热回收技术，将冷却水或废热重新利用，也可以提高地热能发电装备的能效。
通过优化热能转换过程，例如利用超临界流体进行热能转换，可以提高整体能效和发电效率。
此外，地热能发电装备的运行和维护也会对能效产生影响。
定期检查和维护地热井、热交换器和发电循环等关键组件是确保地热能发电装备正常运行的关键措施。
此外，合理的运行策略，例如根据季节和能源需求调整地热能发电装备的运行模式，也可以提高能效。
通过监测和分析地热能发电装备的性能和能源利用情况，可以发现并解决能效低下的问题，并及时采取措施。
在设计优化和能效改进的过程中，需要考虑环境影响和成本效益。
地热能发电装备的设计和运行应该尽量减少对地下水资源和生态系统的不良影响。

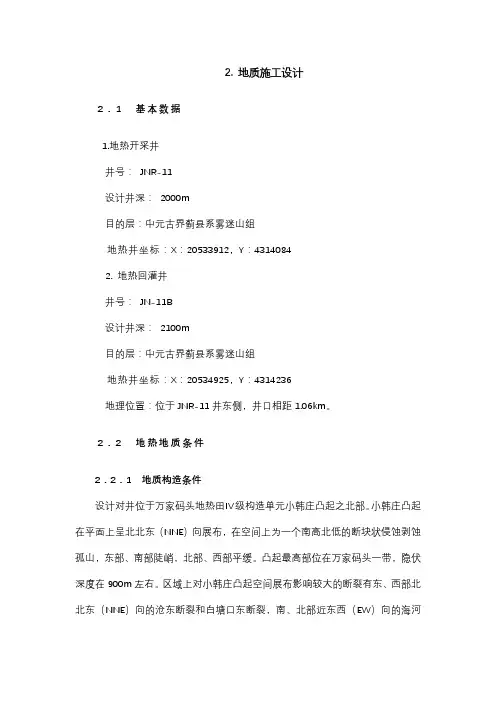

地热井施工设计
2. 地质施工设计2．1 基本数据1.地热开采井井号： JNR-11设计井深： 2000m目的层：中元古界蓟县系雾迷山组地热井坐标：X：20533912，Y：43140842. 地热回灌井井号： JN-11B设计井深： 2100m目的层：中元古界蓟县系雾迷山组地热井坐标：X：20534925，Y：4314236地理位置：位于JNR-11井东侧，井口相距1.06km。
2．2 地热地质条件2．2．1 地质构造条件设计对井位于万家码头地热田Ⅳ级构造单元小韩庄凸起之北部。
小韩庄凸起在平面上呈北北东（NNE）向展布，在空间上为一个南高北低的断块状侵蚀剥蚀孤山，东部、南部陡峭，北部、西部平缓。
凸起最高部位在万家码头一带，隐伏深度在900m左右。
区域上对小韩庄凸起空间展布影响较大的断裂有东、西部北北东（NNE）向的沧东断裂和白塘口东断裂，南、北部近东西（EW）向的海河断裂和增福台断裂。
在小韩庄凸起内部，发育有北北东向和北西西向的咸水沽断裂、小营盘断裂、独流碱河断裂，这些次级断裂相互作用，将小韩庄凸起分割成两个次级凸起和次级凹陷，即王稳庄次凸起，双河桥次凸起，咸水沽次凹陷和北闸口次凹陷，北闸口次凹陷基岩顶板埋深1400～1500m，具有良好的热流背景（见图2-1）。
对北闸口次凹陷地热地质影响最大的是东部北北东（NNE）向的沧东断裂和北北东（NNE）向的小营盘断裂等次级断裂，这些构造，对局部地层分布、水热均衡有一定的影响。
1、沧东断裂地震测深证明，该断裂是一条切穿地壳硅铝层的深大断裂，是印支－燕山旋回的产物，由于多次活动，断裂呈现多条带分布，断裂的总体走向为北东向，断面向南东倾斜，倾角为50－700。
据大地电磁测深反应，在断裂带西侧古生界顶板埋深为1000～2000m，东侧为3000～3500m，断裂东盘发育古近系，西盘缺失该地层。
该断裂在新生界的结构面上表现形式各样，可分为勺形、椅形、阶形、坎形四种，控制着中新生代盆地的发展，是同沉积的生长断层，并成为沧县隆起与黄骅坳陷的分界。
地热井钻井工程施工组织设计
地热钻井工程施工组织设计目录第一章前言 ------------------------------------------------ 1 第二章概括 --------------------------------------------- ----- 1 第一节自然地理与交通概略 ------------------------------------- 1 第二节地区水文和地热地质条件概括 ------------------------- 2 第三节地质结构和地层概略 ------------------------------------- 2 第三章钻井设备 --------------------------------------------- 4 第一节钻井设备与配套 ------------------------------------------ 4 第二节钻井设备的布设安装 ------------------------------------ 6 第三节井场动力解决方案 --------------------------------------- 8 第四章钻井与成井工艺 ----------------------------------------- 9 第一节钻井结构与套管程序 ------------------------------------- 9 第二节钻井工艺 ---------------------------------------------------- 11 第三节钻井综合技术举措 ---------------------------------------- 12 第四节钻井液与固控举措 ---------------------------------------- 14 第五节钻井新技术、新工艺的应用 --------------------------- 15 第六节成井工艺 --------------------------------------------------- 17 第五章地热井工程质量 ------------------------------------ 21 第一节钻井质量要求 ---------------------------------------------21第二节质量保证举措---------------------------------------------23 第六章施工环境保护-------------------------25第七章施工管理----------------------------26 第一节施工管理制度------------------------------- 26第二节技术管理制度-------------------------------28第三节安全技术与文明施工-----------------------------------30 第八章主要经济技术指标---------------------------------31 第九章附件附图一：井身结构表示图附表一：水质剖析报告附表二：成井井管、滤水管摆列表附表三：抽水试验记录表第一章序言地热井设计深度1000 米，井口出水温度以知足并达到温泉沐浴需要，井口出水温度应不低于45 摄氏度，每小时出水量保证在50~100 米3之间，含砂量不超出万分之一。
地热钻探技术规范
地热钻探技术规范一、地热井类型按照《地热钻探技术规程》（2011讨论稿），地热井分类如下。
需要指出的是我区目前开展的地热钻探，凡是有开采价值的勘探孔，均为探采结合井，按照生产井的要求进行成井。
表2—3地热井类型分类类型特点及用途按热储分类裂隙岩溶型热储地热井（孔）赋存于基岩裂隙、溶隙中的地下热水。
孔隙型热储地热井（孔）赋存于新近系、第四系孔隙中的地下热水。
勘探孔（井）施工中要采取岩土样品、热水样品、蒸汽样品、测量低温和压力、进行产能试验等。
生产井深度按照热储层埋藏深度确定。
取得可供发电或其它利用的一定数量的热水和蒸汽，采用油井套管程序和完井方法。
探采结合井兼有勘探孔（井）与生产井的用途。
回灌井与生产井配对的“姊妹井”，口径与套管程序按回灌量选定，钻孔结构力求简化。
按温度分类高温地热井温度≥150°C，主要用于发电、烘干、采暖等。
中温地热井温度在90~150°C，主要用于发电、烘干、采暖等。
低温地热井温度在25~90°C，主要用于洗浴、温室、养殖等。
二、地热钻探的总体要求钻探工程控制要求见表1—5。
由于我区目前盆地型地热田只进行预可性勘查，一个勘查项目只布置1眼地热井，规范规定的钻探工程控制要求主要作为确定地热资源量计算范围的依据。
主要受断裂控制的带状热储勘查项目，钻探工程要按照规范要求布置勘探孔（井），勘探孔(井)数量满足相应阶段的勘查要求。
地热钻探从地热井设计、施工、钻进中的地质编录与完井的各种测试应满足查明地热田的地层结构、地质构造、岩性、地温变化、热储的渗透性、地热流体压力及其物理性质和化学组份, 取得代表性计算参数的需要。
技术套管质量、口径、成井工艺等成井质量应满足设计产量、安装相关开采设备的要求。
具体工作应遵循以下程序。
1、钻机设备选型应留有加深钻进深度的余地。
2、施工单位必须在接到开孔通知书、终孔通知书、测井通知书后方可进行相应阶段的工作。
如有变更必须在接到变更通知书后再按变更要求施工。
深井常规钻井水力参数优化设计共22页
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
深井常规钻ቤተ መጻሕፍቲ ባይዱ水力参数优化设计
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地热钻井井型选择及参数优化设计
一、地热钻井井型选择
地热钻井井型的选择受到地质条件、热水资源特性、钻井技术和经济成本等多方面因
素的影响。
一般来说，地热钻井井型可以分为直井、水平井和多分支水平井。
1. 直井
直井是最常见的一种地热钻井井型，其施工简单、成本较低，适用于一般地质条件和
热水资源。
直井的优点在于结构简单、施工周期短、维护成本低，适用范围广泛。
直井的
缺点是开采面积有限，不能有效利用地热资源，且在开采高温高压热水资源时，直井难以
满足开采需求。
2. 水平井
水平井是一种开采地热资源的重要方式，尤其适用于低温热水资源的开采。
水平井利
用水平井眼较长的井筒，可以在地下较大范围开采热水资源，提高地热能的开采效率。
水
平井的优点在于可以实现大范围的热水资源开采，适用于低温热水资源的开采；缺点在于
施工难度大、成本较高，需要较高的技术水平和经济投入。
在选择地热钻井井型时，需要综合考虑地热资源特性、地质条件和经济成本等因素，
选择合适的井型，以实现地热能的有效开采与利用。
二、地热钻井参数优化设计
地热钻井参数的优化设计对于地热资源的开采效率和成本具有重要影响。
在地热钻井
参数的优化设计中，需考虑钻井液、井眼直径、井深、钻进速度以及井筒材料等因素。
钻井液在地热钻井中扮演着重要角色，其稳定性、输送能力和散热性对钻井作业的效
率和安全具有重要影响。
在地热钻井中，通常考虑选择高温高压下具有良好稳定性和散热
性的钻井液，以确保钻井作业的效率和安全。
2. 井眼直径和井深
地热钻井的井眼直径和井深直接关系到热水资源的开采效率和经济成本。
一般情况下，井眼直径越大，热水资源的开采效率越高，但同时也会增加钻井成本和工程难度。
井深越深，可开采的热水资源越丰富，但同时也会增加钻井成本和技术难度。
在地热钻井参数的
优化设计中，需综合考虑井眼直径和井深，以实现热水资源的最大开采效率和经济效益。
3. 钻进速度
地热钻井的钻进速度对于钻井作业的效率和成本具有重要影响。
提高钻进速度可以缩
短钻井周期和减少成本，但同时也会增加钻井风险和安全隐患。
在地热钻井参数的优化设
计中，需要综合考虑钻进速度、地质条件和安全风险，以实现钻井作业的高效、安全和稳
定运行。
4. 井筒材料
地热钻井井筒材料的选择直接关系到地热资源的开采效率和钻井成本。
在地热钻井中，一般选择耐高温、高压、耐腐蚀的井筒材料，以确保钻井作业的稳定运行和长期可靠开
采。
地热钻井井型选择及参数优化设计对地热能开发具有重要影响。
在地热资源开发过程中，需要综合考虑地热资源特性、地质条件、钻井技术和经济成本等因素，科学合理选择
地热钻井井型并优化设计钻井参数，以实现地热能的高效开发与利用。
希望本文能为相关
领域的研究和实践提供一定的参考和借鉴，推动地热能的健康发展和可持续利用。
