高压输电线路简介
高压输电线路
特点与存在的问题
与现有的低压、普压输电线路相比，高压交流输电线路具有以下特点： 1）安全运行的可靠性要求高。因高压交流输电线路的输送容量大，往往是主要的电源点和负荷中心的能源输 送线路在电网中的地位非常重要，一旦出现安全事故对经济影响非常大。 2）线路的结构参数高。高压交流输电线路杆塔高、绝缘子串长、绝缘子片数多、吨位大，出现倒塌事故后不 仅修复难度大，对备品备件的准备工作要求也非常高。 3）线路的运行参数高。高压线路的额定电压都比较高，使带电体周围的电场强度较高。 4）线路长、沿线地理环境复杂，高压线路经常穿越高山峡谷，交通运输的困难较多，维修工作量大。
谢谢观看
设计要求
电力产生要高质量传送到用电地，必须依靠电网的传输功能。高压输电线路负责电厂与变电站、变电站与变 电站之间电力传输和分配的主要电力设施，被称为电力事业的动脉。由于我国资源和人口分布不均匀，因此，就 更需要加强高压输电线路的建设工作，将电能有效输送到用电地区，完成电力事业肩负的任务。高压输电线路设 计是高压输电线路规划和准备工作阶段的重点，做好高压输电线路设计工作意义重大，电力工作者应该提高对压 输电线路设计工作的重视，熟悉和了解高压输电线路铁塔结构设计、防雷设计和防污损等工作重点，切实提高高 压输电线路设计质量，提升电力事业发展和进步的水平。在实际的高压输电线路设计工作中电力工作者要做好力 学分析、污损预计和引雷设计，通过踏实的基层工作，提升高压输电线路设计的实用性和功能性，为高压输电线 路的稳定运行做好实际的基础性设计工作。
分类
高压输电线路分为电缆输电线路和架空输电线路。 电缆输电线路：将电缆埋设在地下，不占空间，但施工和维护不方便，多用在城市和跨江河线路中。 架空输电线路：采用输电杆塔将导线和地线悬挂在空中，使导线和导线之间、导线和地线之间、导线和杆塔 之间、导线和地面障碍物之间保持一定的安全距离，完成输电任务。

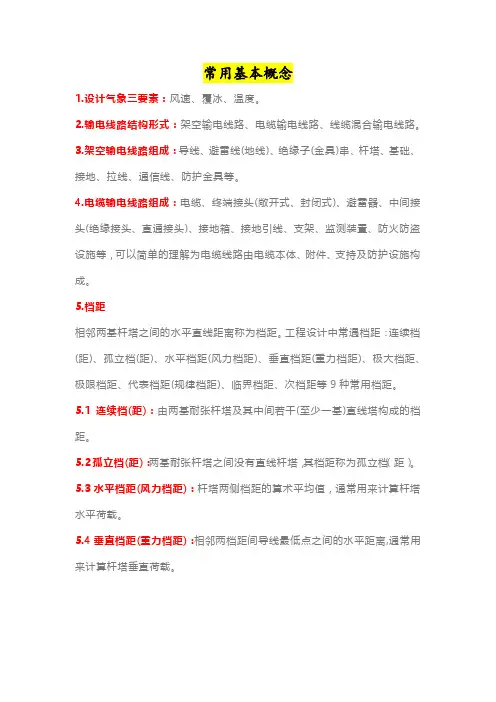

2.高压输电线路基本概念梳理
常用基本概念1.设计气象三要素：风速、覆冰、温度。
2.输电线路结构形式：架空输电线路、电缆输电线路、线缆混合输电线路。
3.架空输电线路组成：导线、避雷线(地线)、绝缘子(金具)串、杆塔、基础、接地、拉线、通信线、防护金具等。
4.电缆输电线路组成：电缆、终端接头(敞开式、封闭式)、避雷器、中间接头(绝缘接头、直通接头)、接地箱、接地引线、支架、监测装置、防火防盗设施等，可以简单的理解为电缆线路由电缆本体、附件、支持及防护设施构成。
5.档距相邻两基杆塔之间的水平直线距离称为档距。
工程设计中常遇档距：连续档(距)、孤立档(距)、水平档距(风力档距)、垂直档距(重力档距)、极大档距、极限档距、代表档距(规律档距)、临界档距、次档距等9种常用档距。
5.1连续档(距)：由两基耐张杆塔及其中间若干(至少一基)直线塔构成的档距。
5.2孤立档(距)：两基耐张杆塔之间没有直线杆塔，其档距称为孤立档（距）。
5.3水平档距(风力档距)：杆塔两侧档距的算术平均值，通常用来计算杆塔水平荷载。
5.4垂直档距(重力档距)：相邻两档距间导线最低点之间的水平距离,通常用来计算杆塔垂直荷载。
5.5极大档距：在一定高差下，如果某档距架空线弧垂最低点的应力恰好达到许用应力，高悬挂点应力也恰好达到规定的悬挂点许用应力，则称此档距为该高差下的极大档距。
5.6极限档距：通过放松架空线所能得到的允许档距的最大值称为极限档距。
5.7代表档距(规律档距)：通常把大小不等的一个多档距的耐张段，用一个等效的假想档距来代替它，这个能够表达整个耐张力学规律的假想档距称之为代表档距或规律档距。
5.8临界档距：两个及以上气象条件同时成为控制条件的档距称为临界档距。
5.9次档距：间隔棒之间的水平距离称为次档距。
6.呼称高：塔脚板至下横担下表面的距离。
7.弧垂(弛度)：电线上任意点至电线两侧悬挂点的连线之间的铅垂距离称为该点的弧垂或弛度。
8.限距：导线对地面或对被跨越设施的最小距离。

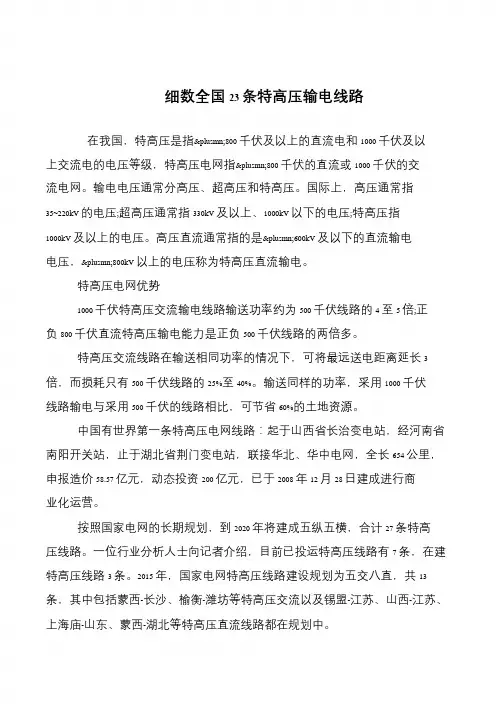

细数全国23条特高压输电线路
细数全国23 条特高压输电线路在我国，特高压是指±800 千伏及以上的直流电和1000 千伏及以上交流电的电压等级，特高压电网指±800 千伏的直流或1000 千伏的交流电网。
输电电压通常分高压、超高压和特高压。
国际上，高压通常指35~220kV 的电压;超高压通常指330kV 及以上、1000kV 以下的电压;特高压指1000kV 及以上的电压。
高压直流通常指的是±600kV 及以下的直流输电电压，±800kV 以上的电压称为特高压直流输电。
特高压电网优势1000 千伏特高压交流输电线路输送功率约为500 千伏线路的4 至5 倍;正负800 千伏直流特高压输电能力是正负500 千伏线路的两倍多。
特高压交流线路在输送相同功率的情况下，可将最远送电距离延长3倍，而损耗只有500 千伏线路的25%至40%。
输送同样的功率，采用1000 千伏线路输电与采用500 千伏的线路相比，可节省60%的土地资源。
中国有世界第一条特高压电网线路：起于山西省长治变电站，经河南省南阳开关站，止于湖北省荆门变电站，联接华北、华中电网，全长654 公里，申报造价58.57 亿元，动态投资200 亿元，已于2008 年12 月28 日建成进行商业化运营。
按照国家电网的长期规划，到2020 年将建成五纵五横，合计27 条特高压线路。
一位行业分析人士向记者介绍，目前已投运特高压线路有7 条，在建特高压线路3 条。
2015 年，国家电网特高压线路建设规划为五交八直，共13 条，其中包括蒙西-长沙、榆衡-潍坊等特高压交流以及锡盟-江苏、山西-江苏、上海庙-山东、蒙西-湖北等特高压直流线路都在规划中。
大同超高压概况
大同超高压输电线路简介
大同超高压供电分公司（大同检修分部）担负着“西电东送”大通道的运行维护任务。
目前，大同管辖内500千伏输电线路共计13条，其中：大房线通道包含3条输电线路：输送负荷最高达240万千瓦；托源安、托源霸通道包含拖源线4条、源安线2条以及源霸线2条输电线路，输送负荷最高达320万千瓦；神保通道包含2条输电线路：输送负荷最高达120万千瓦。
均为京津唐区域供电，输送电力达京津唐三分之一强的用电量（具体输电量由于08年北京奥运会后该信息涉密，北京电力调度方面未提供）。
公司还负责运行维护500千伏开闭站1座、500千伏串补站1座。
输变电设施分布在晋冀蒙3省6地25个区县。

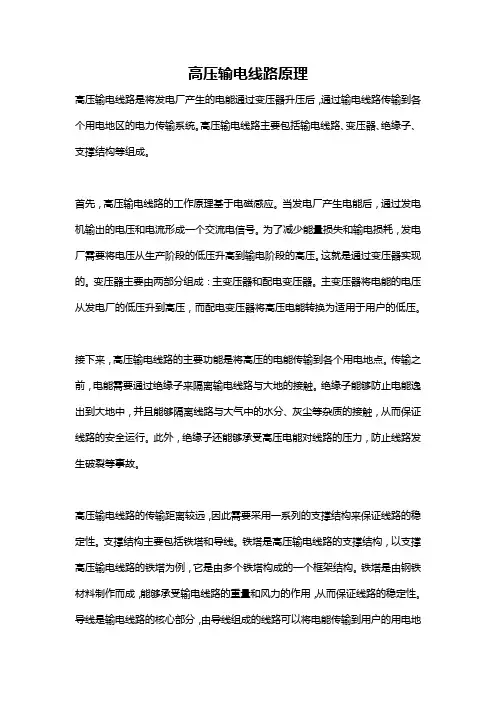

高压输电线路原理
高压输电线路原理高压输电线路是将发电厂产生的电能通过变压器升压后，通过输电线路传输到各个用电地区的电力传输系统。
高压输电线路主要包括输电线路、变压器、绝缘子、支撑结构等组成。
首先，高压输电线路的工作原理基于电磁感应。
当发电厂产生电能后，通过发电机输出的电压和电流形成一个交流电信号。
为了减少能量损失和输电损耗，发电厂需要将电压从生产阶段的低压升高到输电阶段的高压。
这就是通过变压器实现的。
变压器主要由两部分组成：主变压器和配电变压器。
主变压器将电能的电压从发电厂的低压升到高压，而配电变压器将高压电能转换为适用于用户的低压。
接下来，高压输电线路的主要功能是将高压的电能传输到各个用电地点。
传输之前，电能需要通过绝缘子来隔离输电线路与大地的接触。
绝缘子能够防止电能逸出到大地中，并且能够隔离线路与大气中的水分、灰尘等杂质的接触，从而保证线路的安全运行。
此外，绝缘子还能够承受高压电能对线路的压力，防止线路发生破裂等事故。
高压输电线路的传输距离较远，因此需要采用一系列的支撑结构来保证线路的稳定性。
支撑结构主要包括铁塔和导线。
铁塔是高压输电线路的支撑结构，以支撑高压输电线路的铁塔为例，它是由多个铁塔构成的一个框架结构。
铁塔是由钢铁材料制作而成，能够承受输电线路的重量和风力的作用，从而保证线路的稳定性。
导线是输电线路的核心部分，由导线组成的线路可以将电能传输到用户的用电地点。
导线通常由铜或铝制成，具有良好的导电性能和机械强度，能够承受高压电能的传输。
高压输电线路在传输过程中会遇到一些电能损失和安全问题。
电能损失是指在传输过程中，由于电流通过导线时会产生一定的电阻，导致能量的损失。
为了减少电能损失，可以采用高压输电线路来提高输送的电压。
高压导线的采用能够减小电流强度，从而减少电阻和电能损失。
此外，针对高压输电线路的安全问题，通常需要定期对输电线路进行检查和维护，确保线路的完整性和安全性。
同时，为了防止事故发生，我们还需要对线路进行保护措施，如安装过载保护器、跳闸器等设备，以保证人员和设备的安全。
高压输电线路简介
绝缘子的分类
• 按材料的不同分为绝缘子、钢化玻璃绝缘 子和硅橡合成绝缘子等。
• 按形状不同可子及棒型绝缘子。
• 针式绝缘子 悬式绝缘子
棒式绝缘子
瓷横担绝缘子
• 金具：架路中，用来连接、固定、保护导 线及绝缘子的各种金属零件统称为金具
• 按用途分：
悬垂线夹
连接金具
接续金具
保护金具
• 电缆线路：
电力电缆的结构主要 包括导体、绝缘层 和保护层三大部分
电缆还有多层保护 层和电缆的附件等。
www.sys m www.hzdi
回顾总结：
小知识：杆塔配电线路的档距是多长？
• 这个问题需要从三个方面来说明： （1）导线材质：目前 常见的钢芯铝档距也就不同，芯数越多承重越大、档距越 大； （2）杆塔类型：按照杆塔的功能通常分为直线杆、 耐张杆、转角能架设的档距最大； （3）气候条件：温差 越小、风力越小、敷冰越小的气候环境可以架设的档距越 大，反之越小，外界对架空线的影响是很明显的。
• 避雷针架设在导线的上方且是接地的，故 又称为架地地线，主要是将雷电电流引入 大地
• 导线和避雷针拥有较高的机械强度和抗腐 蚀能力。
• 导线主要采用铝、 钢、铝合金等材料 制成。
• 避雷针采用钢线。
• 10kv一 下的线 路因受 力小用 铝绞线 LJ； 35kv用 钢芯铝 绞线
LGJ
ห้องสมุดไป่ตู้请思考：
杆塔配电线路的挡距 是多长？
• 当电输送到用电的地方后，要把电压降低下来才能 用。
高压输电线路的结构：
高压输电线路是用来传输电能的，按结 构不同可分为架空输电线路和电缆输电线 路。
架空输电线路： 将裸露线架设在电线杆上来进行电能的传输的。
高压输电线路基本概念
基本概念1.设计气象的三要数：风速，覆冰，温度2.输电线路结构形成：架空输电线路，电缆输电线路，线缆混合输电线路。
3.架空输电线路的组成：导线，避雷线（地线），绝缘子（金具）串，杆塔，基础，接地，拉线，通信线，防护金具等。
4.电缆输电线路的组成：电缆，终端接头（敞开式，封闭式），避雷器，中间接头（绝缘接头，直接接头），接地箱，接地引线，支架，检测装置，防火防盗设施等，可以简单的理解为电缆本体，附件，支持及防护设施构成。
5.档距：相邻两基杆塔之间的水平直线距离成为档距。
工程设计中常用档距：连续档距；孤立档距；水平档距（风力档距）；垂直档距（重力档距）；极大档距；极限档距；代表档距（规律档距），临界档距；次档距常用的9种档距。
5.1连续档距：由两基耐张杆塔及其中件若干（至少一基）直线塔构成的档距。
5.2孤立档距：两基耐张杆塔之间没有直线杆塔，其档距称为孤立档距。
5.3水平档距（风力档距）：杆塔两侧档距的算术平均值，通常用来计算杆塔，水平荷载。
5.4垂直档距（重力档距）：相邻两档距间导线最低点之间的水平居高，通常用来计算杆塔的垂直载荷。
5.5极大档距：在一定高差下，如果某档距架空线弧垂最低的应力恰好达到许用应力，则称此档距为该高差下的极大档距。
5.6极限档距：通过放松架空线所能得到的允许档距的最大值称为极限档距。
5.7代表档距（规律档距）：通常吧大小部等的一个多档距的耐张段，用一个等效的假设距来代替它，这个能够表达整个耐张力学规律的假象距称之为代表档距或规律档距。
5.8临界档距：两个及以上气象条件同事成为控制条件的档距成为临界档距。
5.9次档距：间隔棒之间的水平距离称为次档距。
6.弧垂（弛度）：电线上任意点至电线两侧悬挂点链接之间的铅垂距离成为该点的弧垂或弛度。
7.限距：导线对地面或对被跨越设施最小的距离。
8.线（相）距离：架空输电线路相间导线最小的距离.、9.分裂间距：分裂导线和子导线间的最小距离。
高压输电线路工作原理
高压输电线路工作原理高压输电线路是现代电力系统中不可或缺的重要组成部分。
它们承担着将发电厂的电能输送到用户之间的重要任务。
了解高压输电线路的工作原理对于电力系统的运行和安全至关重要。
本文将详细介绍高压输电线路的工作原理，包括输电线路的组成、电流传输原理以及输电线路的重要性。
一、高压输电线路的组成高压输电线路由多个组成部分组成，包括输电塔、导线和绝缘子等。
输电塔是支撑输电线路的结构，通常采用金属材料制成，具有良好的机械强度和电气绝缘性能。
导线则是输送电流的主要部分，通常由铝或铜等导电材料制成，以减小电阻损耗。
绝缘子则起到隔离导线与输电塔之间的作用，确保电流传输的安全性。
二、高压输电线路的电流传输原理高压输电线路实现电能输送的关键在于电流的传输。
当电力系统中的发电机运行时，它会产生交流电。
这些交流电经过变压器进行升压，然后输送到高压输电线路上。
输电线路上的电流通过导线流过，经由地面回到发电厂。
导线的电流传输原理遵循欧姆定律，即电流与电压之间的关系为I = U/R，其中I为电流，U为电压，R为电阻。
为了减小电阻损耗，高压输电线路采用较高的电压进行传输。
三、高压输电线路的重要性高压输电线路在现代社会中扮演着重要角色。
首先，它们实现了发电厂与用户之间长距离的电能传输。
电力系统的发电厂通常位于离用户较远的地方，通过高压输电线路，电能可以迅速而高效地输送到需要的地方。
其次，高压输电线路的运行稳定性和安全性对于电力系统的运行至关重要。
输电线路的绝缘子、导线等组成部分必须进行定期检测和维护，以确保其运行的可靠性和安全性。
最后，高压输电线路还对环境产生一定的影响。
为了减少对环境的影响，一些高压输电线路采用地下敷设或者利用输电塔设计的减震装置来减少噪音和视觉污染。
总结起来，高压输电线路是电力系统中不可或缺的组成部分。
了解其工作原理对于电力系统的稳定运行和安全运行至关重要。
本文对高压输电线路的组成、电流传输原理以及其重要性进行了介绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压输电线路的结构：
高压输电线路是用来传输电能的，按结 构不同可分为架空输电线路和电缆输电线 路。
架空输电线路： 将裸露线架设在电线杆上来进行电能的传输的。
电缆输电线路： 将设在地下（埋在土中个、沟中、管道中等）
用来进行电能传送的。
• 架空线路：架空线路由于裸露在空气中，容易受 到外界环境条件影响，但投资省、施工维护和投 资检修比较方便的优点，所以电力网中绝大多数 的线路都采用架空线路，
杆塔 • 杆塔主要是
作用于支持 导线和避雷 针的。
• 按材料分木 杆、钢筋混 凝土和铁杆。
导线在杆塔上排列 方式分类：
单回路：字形、三 角形和水平排列。
双回路：伞形、倒 伞形或鼓形。
• 按用途不同可以分：直线杆塔、耐张杆塔、转 角杆塔、终端杆塔和特种杆塔五种。
• 绝缘子：绝缘子 是用来支撑或悬 挂固定的导线， 并使导线与杆塔 之间保持一定的 绝缘距离的部件。
绝缘子的分类
• 按材料的不同分为绝缘子、钢化玻璃绝缘 子和硅橡合成绝缘子等。
• 按形状不同可子及棒型绝缘子。
• 针式绝缘子 悬式绝缘子
棒式绝缘子
瓷横担绝缘子
• 金具：架路中，用来连接、固定、保护导 线及绝缘子的各种金属零件统称为金具
• 按用途分：
悬垂线夹
连接金具
接续金具
保护金具
• 电缆线路：
• 避雷针架设在导线的上方且是接地的，故 又称为架地地线，主要是将雷电电流引入 大地
• 导线和避雷针拥有较高的机械强度和抗腐 蚀能力。
• 导线主要采用铝、 钢、铝合金等材料 制成。
• 避雷针采用钢线。
• 10kv一 下的线 路因受 力小用 铝绞线 LJ； 35kv用 钢芯铝 绞线
LGJ
请思考：
杆塔配电线路的挡距 是多长？
• 杆塔配电线路的挡距，对于电压为3～l0kV的线路，城镇 为40～50m，郊区为50—l00m；对于电压为3kV以下的线 路，城镇为40～50m，郊区为40—60m。
• 6~10KV的电压档距一般为100m以下，110~220kv电压如 果用钢筋混凝土时为150~400m如果用铁塔时为 250~500m。
• 电缆线路：电缆线路的投资相对较大，但由于电 缆线路埋设在底下，可避免外力破坏和气象条件 的影响，不需要架设杆塔，不影响城市美观，可 跨海送电等优点，因而可根据具体需要采用电缆 线路。
架空 线路
如图左所示
• 架空线路是由导线、 避雷针、杆塔、绝 缘子和金具等原件 组成。
• 导线是架空线路的主要的组成部分，其功 能主要是传导电流、输送电能。
高压输电线路
高压输电的线路
介绍：
• 发电厂发出的电，并不是只供附近的人们使用，还 要传输到很远的足更多的需要。这些电不能直接通 过普通的电线传地方，满输出去，而是要用高压输 电线路传送的。
• 一般称220千伏以下的输电电压叫做高压输电， 330到765千伏的输电电压叫做超高压输电，1000 千伏以上的输电电压叫做特高压输电。
电力电缆的结构主要 包括导体、绝缘层 和保护层三大部分
电缆还有多层保护 层和电缆的附件等。
www.sys m www.hzdi
回顾总结：
小知识：杆塔配电线路的档距是多长？
• 这个问题需要从三个方面来说明： （1）导线材质：目前 常见的钢芯铝档距也就不同，芯数越多承重越大、档距越 大； （2）杆塔类型：按照杆塔的功能通常分为直线杆、 耐张杆、转角能架设的档距最大； （3）气候条件：温差 越小、风力越小、敷冰越小的气候环境可以架设的档距越 大，反之越小，外界对架空线的影响是很明显的。
