石油化工工艺流程识图知识讲解
1 补充： 基础理论知识
1、石油化工工艺流程识图知识
在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。
实现化工自动化的目的是：
加快生产速度，降低生产成本，提高产品数量和质量。
降低劳动强度，改善劳动成本。
确保生产安全。
对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。
1.1石油化工工艺流程图的一般包括的内容
石油化工工艺流程图主要包括：工艺流程图（PFD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。
1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。
1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。
1.1.3工艺管道及仪表流程图（PID）需表示如下内容：
1.1.3.1设备
1) 全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；
2) 成套供应的机组制造厂的初步供货范围；
3) 全部设备管口；
4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；
5) 如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；
6) 泵、压缩机、鼓风机等转动设备的驱动型式。
1.1.3.2管道
1) 与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；

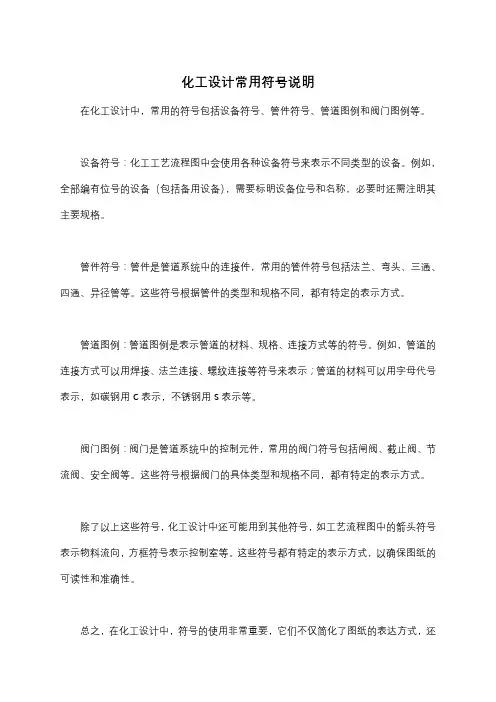

化工设计常用符号说明
化工设计常用符号说明
在化工设计中，常用的符号包括设备符号、管件符号、管道图例和阀门图例等。
设备符号：化工工艺流程图中会使用各种设备符号来表示不同类型的设备。例如，全部编有位号的设备（包括备用设备），需要标明设备位号和名称，必要时还需注明其主要规格。
管件符号：管件是管道系统中的连接件，常用的管件符号包括法兰、弯头、三通、四通、异径管等。这些符号根据管件的类型和规格不同，都有特定的表示方式。
管道图例：管道图例是表示管道的材料、规格、连接方式等的符号。例如，管道的连接方式可以用焊接、法兰连接、螺纹连接等符号来表示；管道的材料可以用字母代号表示，如碳钢用C表示，不锈钢用S表示等。
阀门图例：阀门是管道系统中的控制元件，常用的阀门符号包括闸阀、截止阀、节流阀、安全阀等。这些符号根据阀门的具体类型和规格不同，都有特定的表示方式。
除了以上这些符号，化工设计中还可能用到其他符号，如工艺流程图中的箭头符号表示物料流向，方框符号表示控制室等。这些符号都有特定的表示方式，以确保图纸的可读性和准确性。
总之，在化工设计中，符号的使用非常重要，它们不仅简化了图纸的表达方式，还提高了设计人员和施工人员的沟通效率。因此，掌握这些符号的意义和使用方法对于化工设计人员来说是非常必要的。
工艺流程图规范
工艺流程图规范
工艺流程图
工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，每一个化工厂都有一份独一无二的工艺流程图，可以说从一份完整工艺流程图中可以看中一个工厂大部分的技术信息。所以无论是设计院的工程师、化工厂的工艺员、还是中控控制室的主操能看、能画工艺流程图，都是必不可少的技能。
今天小编就向大家介绍，工艺流程图包括哪些，重点介绍PID的制图标准与常用图例。
工艺流程图内容
既然我们说工艺流程图，那么工艺流程图到底包括些什么呢？主要有框图、PFD、PID这三种。一般来说流程是这样的：确定工艺路线后，绘出工艺框图；模拟计算后，确定物料平衡，绘出PFD图，进行设备、阀门、仪表、管线的选型设计后，绘出PID图。
其中框图与PFD图多用于设计阶段，PID图是在PFD图基础上设计出成型的流程图，也是生产过程遇到最多的流程图。下面为大家介绍PID图的标准与常用图例。
带控制点的工艺流程图PID ▼
带控制点的工艺流程图也称管道及仪表流程图。从这张例图中，我们可以看出，PID图由设备、管道、仪表三部分组成，让我们分别来看一下，这三部分应该如何视图，常用图例又有哪些。
1设备部分
▌绘图标准
流程图上的设备都标注设备位号和名称，设备位号一般标注在两个地方。第一是在图的上方或下方，要求排列整齐，并尽可能正对设备，在位号线的下方标注设备名称；第二是在设备内或其近旁，此处仅注位号，不注名称。当几个设备或机器为垂直排列时，它们的位号和名称可以由上而下按顺序标注，也可水平标注。
工艺设备位号的编法是这样的：每个工艺设备均应编一个位号，在流程图、设备布置图和管道布置图上标注位号时，应在位号下方画一条粗实线，位号的组成如下图所示：
主项代号一般用两位数字组成，前一位数字表示装置(或车间)代号。后一位数字表示主项代号，在一般工程设计中，只用主项代号即可。装置或车间代号和主项代号由设计总负责人在开工报告中给定；设备顺序号用两位数字01、02、…、10、…表示；相同设备的尾号用于区别同一位号的相同设备，用英文字母A、B、C、……尾号表示。常用的设备分类代号见下表，一般用设备英文名称的首字母作代号。
CAD工艺流程图用图形符号汇总
CAD工艺流程图用图形符号 。 3.3.7 常用阀门与管路连接方式的图形符合宜符合表3.3.7的规定。
3.3.8 常用管道支座、管架和支吊架图形符号宜符合表3.3.8的规定。
3.3.9 常用检测、计量仪表的图形符号宜符合表3.3.9的规定。
3.3.10 用户工程的常用设备图形符号宜符合表3.3.10的规定。
4 图样内容及画法
4.1 一般规定
4.1.1 燃气工程各设计阶段的设计图纸应满足相应的设计深度要求。
4.1.2 图面应突出重点、布置匀称，并应合理选用比例，凡能用图样和图形符号表达清楚的内容不宜采用文字说明。有关全项目的问题应在首页说明，局部问题应注写在对应图纸内。
4.1.3 图名的标注方式宜符合下列规定：
1 当一张图中仅有一个图样时，可在标题栏中标注图名；
2 当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。
4.1.4 图面布置宜符合下列规定： 1 当在一张图内布置两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、流程图、管路系统图或详图在右的原则绘制； 2 当在一张图内布置两个及以上平面图时，宜按工艺流程的顺序或下层平面图在下、上层平面图在上的原则绘制；
3 图样的说明应布置在图面右侧或下方。
4.1.5 在同一套工程设计图纸中，图样线宽、图例、术语、符号等绘制方法应一致。
4.1.6 设备材料表应包括设备名称、规格、数量、备注等栏；管道材料表应包括序号(或编号)、材料名称、规格(或物理性能)、数量、单位、备注等栏。
4.1.7 图样的文字说明，宜以“注：”、“附注：”或“说明：”的形式书写，并用“1、2、3„”进行编号。
4.1.8 简化画法宜符合下列规定：
1 两个及以上相同的图形或图样，可绘制其中的一个，其余的可采用简化画法；
2 两个及以上形状类似、尺寸不同的图形或图样，可绘制其中的一个，其余的可采用简化画法，但尺寸应标注清楚。

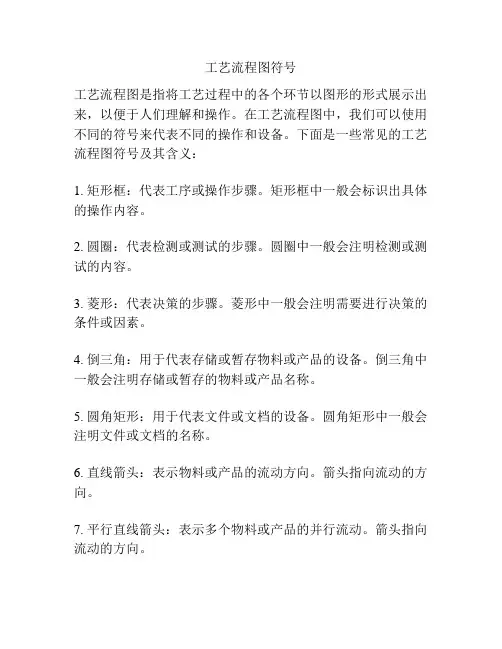

工艺流程图符号
工艺流程图符号
工艺流程图是指将工艺过程中的各个环节以图形的形式展示出来，以便于人们理解和操作。在工艺流程图中，我们可以使用不同的符号来代表不同的操作和设备。下面是一些常见的工艺流程图符号及其含义：
1. 矩形框：代表工序或操作步骤。矩形框中一般会标识出具体的操作内容。
2. 圆圈：代表检测或测试的步骤。圆圈中一般会注明检测或测试的内容。
3. 菱形：代表决策的步骤。菱形中一般会注明需要进行决策的条件或因素。
4. 倒三角：用于代表存储或暂存物料或产品的设备。倒三角中一般会注明存储或暂存的物料或产品名称。
5. 圆角矩形：用于代表文件或文档的设备。圆角矩形中一般会注明文件或文档的名称。
6. 直线箭头：表示物料或产品的流动方向。箭头指向流动的方向。
7. 平行直线箭头：表示多个物料或产品的并行流动。箭头指向流动的方向。
8. 弯曲箭头：表示物料或产品的转向。箭头弯曲的方向表示转向的方向。
9. 黑色块状箭头：表示物料或产品的输送方向。箭头指向输送的方向。
10. 红色块状箭头：表示物料或产品的排放方向。箭头指向排放的方向。
11. 闪电图标：表示电力的输入或输出。闪电箭头的方向表示电力的流动方向。
12. 点状图标：用于表示压缩空气的输入或输出。点状图标的方向表示压缩空气的流动方向。
除了上述符号，工艺流程图中还可以加入文字和数字，以进一步说明和描述各个环节的具体内容。
总而言之，工艺流程图通过使用符号和图形的方式，直观地展示了工艺过程中的各个环节和步骤，方便人们了解和操作。通过熟悉和理解这些符号，我们可以更好地理解和使用工艺流程图，提高工艺过程的效率和质量。

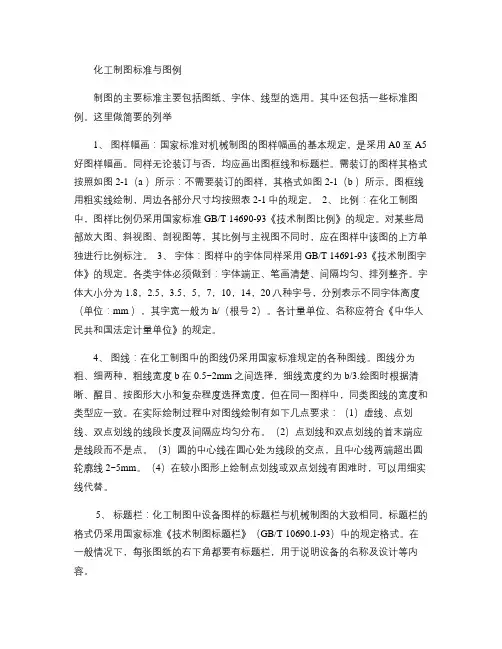

化工工艺流程图制图标准与基本图例1.
化工制图标准与图例
制图的主要标准主要包括图纸、字体、线型的选用。其中还包括一些标准图例。这里做简要的列举
1、 图样幅画：国家标准对机械制图的图样幅画的基本规定，是采用A0至A5好图样幅画。同样无论装订与否，均应画出图框线和标题栏。需装订的图样其格式按照如图2-1（a ）所示：不需要装订的图样，其格式如图2-1（b ）所示。图框线用粗实线绘制，周边各部分尺寸均按照表2-1中的规定。 2、 比例：在化工制图中，图样比例仍采用国家标准GB/T 14690-93《技术制图比例》的规定。对某些局部放大图、斜视图、剖视图等，其比例与主视图不同时，应在图样中该图的上方单独进行比例标注。 3、 字体：图样中的字体同样采用GB/T 14691-93《技术制图字体》的规定。各类字体必须做到：字体端正、笔画清楚、间隔均匀、排列整齐。字体大小分为1.8，2.5，3.5，5，7，10，14，20八种字号，分别表示不同字体高度（单位：mm ），其字宽一般为h/（根号2）。各计量单位、名称应符合《中华人民共和国法定计量单位》的规定。
4、 图线：在化工制图中的图线仍采用国家标准规定的各种图线。图线分为粗、细两种，粗线宽度b 在0.5~2mm之间选择，细线宽度约为b/3.绘图时根据清晰、醒目、按图形大小和复杂程度选择宽度。但在同一图样中，同类图线的宽度和类型应一致。在实际绘制过程中对图线绘制有如下几点要求：（1）虚线、点划线、双点划线的线段长度及间隔应均匀分布。（2）点划线和双点划线的首末端应是线段而不是点。（3）圆的中心线在圆心处为线段的交点，且中心线两端超出圆轮廓线2~5mm。（4）在较小图形上绘制点划线或双点划线有困难时，可以用细实线代替。
5、 标题栏：化工制图中设备图样的标题栏与机械制图的大致相同。标题栏的格式仍采用国家标准《技术制图标题栏》（GB/T 10690.1-93）中的规定格式。在一般情况下，每张图纸的右下角都要有标题栏，用于说明设备的名称及设计等内容。
工艺流程图包括哪些,重点介绍PID的制图标准与常用图例
工艺流程图包括哪些，重点介绍PID的制图标准与常用图例
工艺流程图
工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，每一个化工厂都有一份独一无二的工艺流程图，可以说从一份完整工艺流程图中可以看中一个工厂大部分的技术信息。所以无论是设计院的工程师、化工厂的工艺员、还是中控控制室的主操能看、能画工艺流程图，都是必不可少的技能。
今天小编就向大家介绍，工艺流程图包括哪些，重点介绍PID的制图标准与常用图例。
工艺流程图内容
既然我们说工艺流程图，那么工艺流程图到底包括些什么呢？主要有框图、PFD、PID这三种。一般来说流程是这样的：确定工艺路线后，绘出工艺框图；模拟计算后，确定物料平衡，绘出PFD图，进行设备、阀门、仪表、管线的选型设计后，绘出PID图。
其中框图与PFD图多用于设计阶段，PID图是在PFD图基础上设计出成型的流程图，也是生产过程遇到最多的流程图。下面为大家介绍PID图的标准与常用图例。
带控制点的工艺流程图PID ▼
带控制点的工艺流程图也称管道及仪表流程图。从这张例图中，我们可以看出，PID图由设备、管道、仪表三部分组成，让我们分别来看一下，这三部分应该如何视图，常用图例又有哪些。
1设备部分
▌绘图标准
流程图上的设备都标注设备位号和名称，设备位号一般标注在两个地方。第一是在图的上方或下方，要求排列整齐，并尽可能正对设备，在位号线的下方标注设备名称；第二是在设备内或其近旁，此处仅注位号，不注名称。当几个设备或机器为垂直排列时，它们的位号和名称可以由上而下按顺序标注，也可水平标注。
CAD工艺流程图常用图形符号
CAD工艺流程图用图形符号
。
3.3。7 常用阀门与管路连接方式的图形符合宜符合表3.3.7的规定。
3。3.8 常用管道支座、管架和支吊架图形符号宜符合表3。3.8的规定.
3.3。8 常用管道支座、管架和支吊架图形符号宜符合表3.3。8的规定。
3.3.9 常用检测、计量仪表的图形符号宜符合表3。3.9的规定。
3。3。10 用户工程的常用设备图形符号宜符合表3。3.10的规定。
4 图样内容及画法
4.1 一般规定
4。1。1 燃气工程各设计阶段的设计图纸应满足相应的设计深度要求.
4.1。2 图面应突出重点、布置匀称，并应合理选用比例,凡能用图样和图形符号表达清楚的内容不宜采用文字说明。有关全项目的问题应在首页说明,局部问题应注写在对应图纸内。
4。1。3 图名的标注方式宜符合下列规定：
1 当一张图中仅有一个图样时，可在标题栏中标注图名;
2 当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。
4.1。4 图面布置宜符合下列规定：
1 当在一张图内布置两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、流程图、管路系统图或详图在右的原则绘制;
2 当在一张图内布置两个及以上平面图时，宜按工艺流程的顺序或下层平面图在下、上层平面图在上的原则绘制；
3 图样的说明应布置在图面右侧或下方。
4。1.5 在同一套工程设计图纸中,图样线宽、图例、术语、符号等绘制方法应一致。
4。1。6 设备材料表应包括设备名称、规格、数量、备注等栏；管道材料表应包括序号（或编号）、材料名称、规格(或物理性能）、数量、单位、备注等栏。
4.1.7 图样的文字说明，宜以“注：”、“附注：”或“说明:”的形式书写，并用“1、2、3…”进行编号。
4.1。8 简化画法宜符合下列规定：
1 两个及以上相同的图形或图样，可绘制其中的一个，其余的可采用简化画法；
关于化工工艺流程图制图图例
关于化工工艺流程图制图图例
1. 方框：表示一个操作单元，例如反应釜、分离塔、蒸馏塔等
2. 箭头：表示物料的流动方向，箭头的粗细和长度表示流量大小。
3. 横线：表示不同操作单元之间的连接。
4. 圆形：表示控制阀、泵、压缩机等设备。
5. 正方形：表示仪表、传感器等监测和控制设备。
6. 三角形：表示加热器、冷却器等传热设备。
7. 双线：表示热交换器。
8. 阴影填充：表示封闭的系统，如反应釜、蒸馏塔等。
9. 虚线：表示管道、设备之间的连接。
10. 数字和字母：表示物料的名称和流动方向，如“A”表示原料，“B”表示中间体，“C”表示产品等。
11. 箭头标注：表示物料的名称、流量、温度、压力等参数。
12. 数字标注：表示流程中的重要参数和条件。
13. 符号标注：表示不同的操作步骤和控制策略。
14. 色彩和图形：使用不同的颜色和形状来表示不同的物料、设备和操作单元，便于区分和理解。化工工艺流程图制图图例的设计是非常重要的，它能够准确地传达化工生产过程中的各种操作步骤、设备布置、物料流动方向、控制策略等信息。在化工工程中，制图图例既要准确表达复杂的工艺流程，又要简洁明了，方便工程师、操作人员和相关人员快速理解和分析。下面是化工工艺流程图制图图例的相关内容：
15. 图例设计原则：化工工艺流程图的制图图例应遵循以下原则：一是准确性和完整性，即能够准确反映工艺流程的具体操作过程和物料流动情况；二是简洁明了，避免过多的细节和复杂的图形，使图例更易于理解和使用；三是美观性，采用统一的颜色和形状搭配，使整个流程图看起来整洁和美观。
16. 图例内容丰富多样：图例内容应该包括所有可能涉及的设备、管道、阀门、泵、仪表、传感器、加热器、冷却器等设备元件，以及各种物料的流动方向、温度、压力、流量等参数。这些元素的设计应尽可能丰富多样，以便更全面地表达化工工艺中的各种情况。 17. 标注明确清晰：在图例中应该清晰标注每个图形的含义和作用，同时使用简洁的文字说明和明确的符号表示，以便用户能够迅速理解。同时，还应该对流程图中的重要设备和管道进行编号，便于检索和查询。
01管道仪表流程图中常用图例符号
第一篇 识读管道仪表流程图
任何一个产品的工业生产，都经历了将原材料逐次加工到半成品乃至成品的过程。整个生产过程的表述方法是多样的，用工艺流程图表达部分或整个生产工艺无疑是最为直观和简捷的。
管道仪表流程图(P&ID： Piping and Instrument Diagram)就是过去所说的带控制点的工艺流程图，是借助统一规定的图形符号和文字代号 , 用图示的方法把建立化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件 , 按其各自功能以及工艺要求组合起来 , 以起到描述工艺装置的结构和功能的作用。因此，管道仪表流程图不仅表达了部分或整个生产工艺流程，更重要的是体现了对该工艺过程所实施的控制方案，通过它可以清晰的了解生产过程的自动控制实施方案等相关信息，是自控专业设计的出发点和基本依据。
正确识读管道仪表流程图，需要全面了解图中各种图例符号的意义和表达方法，包括工艺流程、仪表及控制系统图例符号。
1 管道仪表流程图中常用图例符号
常用仪表及控制系统图例符号
仪表功能标志及位号
仪表功能标志
仪表功能标志是用几个大写英文字母的组合表示对某个变量的的操作要求，如TIC、PDRCA等。其中第一位或两位字母称为首位字母，表示被测变量，其余一位或多位称为后继字母，表示对该变量的操作要求，各英文字母在仪表功能标志中的含义见表。为了正确区分仪表功能，根据设计标准《过程检测和控制系统用文字代号和图形符号》（HG/T 20505·2000），理解功能标志时应注意如下几个方面。
（1）功能标志只表示仪表的功能，不表示仪表的结构。这一点对于仪表的选用至关重要。例如要实现FR（流量记录）功能，可选用流量或差压变送器及记录仪。
（2）功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符。例如，某液位控制系统中的控制阀，其功能标志应为LV，而不是FV。
（3）功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。如在首位字母P、T后面加D，变成PD、TD，分别表示压差、温差。
