Y型过滤器
Y型过滤器简介
Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。
Y型过滤器具有结构先进，阻力小，排污方便等特点。
Y型过滤器适用介质可为水、油、气。
一般通水网为18~30目，通气网为10~100目，通油网为100~480目。
篮式过滤器主要由接管、主管、滤蓝、、法兰盖及紧固件等组成。
当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。
Y型过滤器原理
Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
该公司所生产的Y型过滤器（水过滤器）能根据客户具体要求（特殊压力、特殊口径）定制。
Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。
Y型过滤器应用
Y型过滤器作为净化设备工程中不可缺少的一款高效过滤设备，在生活废水污水以及工业污水的处理中都发挥了很大的功效，凭借设计和运用方面的各项优势，如今已是备受青睐。
Y型过滤器在各个行业的运用中有效处理了大量生活及工业污水，使宝贵的水资源得到了有效的重复利用，节省大量的水资源功不可没。
Y型过滤器运
行中的优势包括全程全自动化、免维护、过滤面积大、滤网效率高、使用寿命长、不锈钢材质、过滤精度可选、规格齐全。
与其他过滤设备相比它是中水回用工程中最有效的设备之一。
而且经过Y型过滤器处理之后的水质不仅达到国家规定的排放标准，而且水还实现了重复、循环利用的目的。
Y型不能垂直安装，这是其过滤原理决定的。
Y型的过滤原理：水在经过滤网时，水中杂质遇滤网阻挡在自身重力作用下沉入下部集污槽内。
如垂直安装，水中杂质将无法聚集在集污槽内，起不到过滤作用，甚至会阻塞滤网导致脏堵。
1、原理
Y型过滤器是输送流体介质的管道系统中不可缺少的一种过滤装置。
Y型过滤器通常安装在减压阀、、（比如室内暖气管路的进水端）或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。
Y型过滤器的结构先进，阻力小，排污方便。
如图所示：
Y型过滤器主要由接管、主管、滤网、法兰、法兰盖及紧固件等组成。
当液体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤篮、由过滤器出口排出。
滤网之所以制成圆柱面的滤篮形状，是为了增加其强度，比单层网更加结实，而y形接口下端的法兰盖可以拧开，定期将沉积在滤篮里的颗粒杂质清除。
2、安装
安装过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带（）
要适量。
末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。
过滤器可以水平安装或垂直向下安装。
上图中，左侧是来“液”端，右侧是出“液”端。
\。

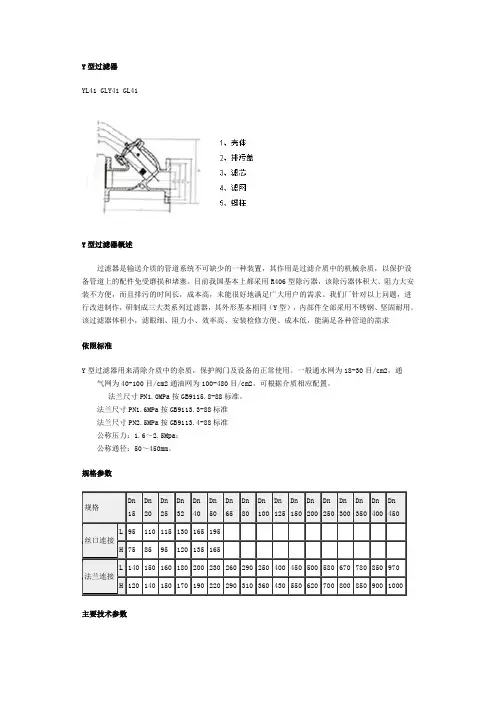

Y型过滤器
Y型过滤器YL41 GLY41 GL41Y型过滤器概述过滤器是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，以保护设备管道上的配件免受磨损和堵塞。
目前我国基本上都采用R406型除污器，该除污器体积大、阻力大安装不方便，而且排污的时间长，成本高，未能很好地满足广大用户的需求。
我们厂针对以上问题，进行改进制作，研制成三大类系列过滤器，其外形基本相同（Y型），内部件全部采用不锈钢、坚固耐用。
该过滤器体积小，滤眼细、阻力小、效率高、安装检修方便、成本低，能满足各种管道的需求依照标准Y型过滤器用来清除介质中的杂质，保护阀门及设备的正常使用。
一般通水网为18-30目/cm2，通气网为40-100目/cm2通油网为100-480目/cm2。
可根据介质相应配置。
法兰尺寸PN1.0MPa按GB9115.8-88标准。
法兰尺寸PN1.6MPa按GB9113.3-88标准法兰尺寸PN2.5MPa按GB9113.4-88标准公称压力：1.6～2.5Mpa；公称通径：50～450mm。
规格参数规格Dn15Dn20Dn25Dn32Dn40Dn50Dn65Dn80Dn100Dn125Dn150Dn200Dn250Dn300Dn350Dn400Dn450丝口连接L95110115130165195H758595120135165法兰连接L140150160180200230260290250400450500580670780850970H1201401501701902202903103604305506207008008509001000主要技术参数本过滤器有壳体、排污盖、滤芯、滤网、螺柱等组成。
网眼总面积是入口管道截面的3-4倍，压差为为0.05-0.15，压力在设计上有不同的情况，在设计时请注明。
Y型过滤器说明SG型水过滤器，用于管道清除输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质使设备和管道免受堵塞和磨损，工作压力16-40Kg/cm2，在额定流速下压损为0.05-0.1米水柱。
不锈钢y型过滤器标准
不锈钢Y型过滤器
是一种常用的过滤设备，主要用于清除介质中的杂质，防止颗粒性杂质进入通道，保护设备管道上的配件免受磨损和堵塞。
不锈钢Y 型过滤器具有结构紧凑、阻力小、排污方便等特点，广泛应用于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端。
不锈钢Y型过滤器的主要标准包括：
1. 阀体材料：不锈钢（例如304、316等）；
2. 过滤网材料：不锈钢丝；
3. 连接方式：螺纹连接、法兰连接；
4. 压力范围：PN16-PN40；
5. 工作温度：-46℃ - 450℃。
在选择不锈钢Y型过滤器时，需要考虑以下参数：
1. 口径：根据管道尺寸选择合适的过滤器口径，如DN15-DN300；
2. 连接方式：根据设备接口选择合适的连接方式，如螺纹连接或法兰连接；
3. 压力范围：根据设备工作压力选择合适的压力等级，如PN16-PN40；
4. 工作温度：根据介质温度选择合适的过滤器材料，如304、316等不锈钢。
此外，在购买不锈钢Y型过滤器时，还需考虑厂家信誉、产品质量、售后服务等因素，以确保选购到高性能、高品质的过滤器产品。
y型管道过滤器工作原理
y型管道过滤器工作原理
Y型管道过滤器是一种常用的管道过滤设备，主要用于过滤流体中的杂质，保护管道系统中的设备。
它的工作原理如下：
1. 流体进入Y型管道过滤器时，首先经过入口管道进入过滤
器的进口。
2. 进入过滤器后，流体由于Y型管道的设计，会发生方向的
改变，从而使流体中的杂质受到离心力的作用，向过滤器的底部集中。
3. 杂质经过离心作用后，会沉积到Y型管道过滤器的底部，
形成过滤器的底部沉淀区。
4. 清洗时，可以通过打开底部沉淀区的排污口，将沉积的杂质排出，以清洗过滤器。
5. 经过过滤器底部的沉淀区后，流体会从过滤器的出口管道流出，经过过滤作用后的清洁流体可以继续供给后续的设备使用。
总的来说，Y型管道过滤器通过改变流体流动方向，利用离心作用将杂质沉积到过滤器的底部，从而实现对流体中杂质的过滤和清洗。
这种过滤器适用于直径较小的管道系统，能够有效保护设备不被杂质损坏。
手摇刷式Y型过滤器设备工艺原理
手摇刷式Y型过滤器设备工艺原理
1. 引言
手摇刷式Y型过滤器是一种常用的过滤器设备，被广泛应用于水处理、油田、化工、冶金等领域。
本文将介绍手摇刷式Y型过滤器的工
艺原理，以及它在工业生产中的应用。
2. 工艺原理
手摇刷式Y型过滤器的工艺原理基于滤材的过滤性能和刷式清洗。
该过滤器由主体、进出口、过滤網篮、清洗装置以及悬挂耳环等组成。
流体在进口处进入过滤器，通过过滤網篮对其进行初步过滤，过滤后
的液体被送到设备的出口处。
过滤器主体的内部通道是一种Y型设计，这意味着进口和出口的方
向完全相反。
在内部，悬挂耳环固定了过滤網篮，这可以使过滤網篮
与出口相距很远。
因此，流体在过滤網篮与出口之间形成一个缓慢的
液面平衡。
当液面保持稳定时，可以清洗过滤網篮。
手摇刷式Y型过滤器的清洗过程主要依赖于刷式清洗。
当过滤網篮
被清洗时，可以使用手动把手进行刷式清洗。
在清洗的过程中，刷子
在筛网上来回移动，将在筛网上积聚的杂物刷落，从而保持设备的过
滤性能。
SY型过滤器技术说明
SY型过滤器型号：GL41H；GL11；SLVY；YSTFH过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
Y型过滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
其类型分为：SG型水过滤器；QG型汽（气）过滤器；YQ型过滤器连接方式如下：GL41H法兰连接；GL11螺纹连接；SLVY手摇刷式法兰连接；Y型（YSTFH）拉杆伸缩式法兰连接；1.空气过滤器使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。
2.液体过滤器使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。
3.网络过滤器通过设置来阻挡垃圾信息，使出现在电脑屏幕上的信息尽量符合要求。
同吸收的原理将不同颜色的光线分离4.光线过滤器，把一些不需要的光线吸收掉。
上面说的应该是网式过滤器，其实过滤器还有很多种，譬如叠片过滤器、砂滤器、碳滤器等等，主要原理都是利用过滤介质的孔径截留比介质孔径更小的物质，当然有的过滤介质还具有吸附等特殊效果。
大多过滤器反洗也没有那么麻烦，只要用清水从过滤出水的一端导入逆向过滤器中的介质就可以达到很好反洗效果。
本类阀门在管道中一般应当水平安装。
主要技术参数如下：公称压力(MPa) 1.0 1.6 2.5 4.0 耐压试验压力(MPa) 1.1 1.8 3.8 4.4 工作压力(MPa) 1.0 1.6 2.5 4.0设计规范结构长度连接法兰试验与检验产品标识供货规范HG/T 21637 GB/T 12221 JB/T 79 JB/T 9092 GB/T 12220 JB/T 7928主要连接外型尺寸：DN In L H H1 有效过滤面积m215 1/2" 125 70 150 0.0018520 3/4" 145 70 150 0.0028125 1" 160 80 160 0.0034332 1-1/4" 180 90 180 0.0048640 1-1/2" 200 100 240 0.0076750 2" 220 130 250 0.0116065 2-1/2" 260 165 350 0.0211180 3" 280 195 390 0.03029100 4" 320 230 450 0.04063125 5" 350 300 520 0.05589150 6" 380 335 580 0.07709200 8" 495 420 690 0.11967250 10" 595 500 800 0.19155300 12" 640 580 950 0.26738350 14" 700 640 1150 0.32535400 16" 800 700 1360 0.40946450 18" 850 790 1480 0.52837500 20" 900 875 1650 0.65385过滤器选型的一般原则1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

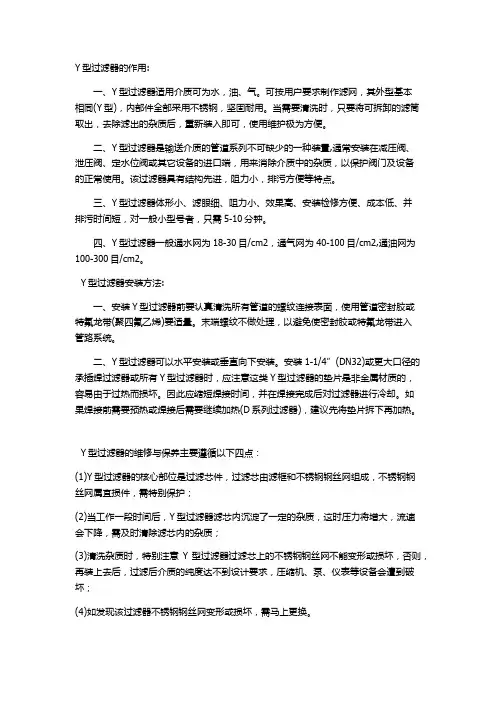

Y型过滤器的作用,安装及维修
Y型过滤器的作用:一、Y型过滤器适用介质可为水，油、气。
可按用户要求制作滤网，其外型基本相同(Y型)，内部件全部采用不锈钢，坚固耐用。
当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
二、Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。
该过滤器具有结构先进，阻力小，排污方便等特点。
三、Y型过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。
四、Y型过滤器一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。
Y型过滤器安装方法:一、安装Y型过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带(聚四氟乙烯)要适量。
末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。
二、Y型过滤器可以水平安装或垂直向下安装。
安装1-1/4”(DN32)或更大口径的承插焊过滤器或所有Y型过滤器时，应注意这类Y型过滤器的垫片是非金属材质的，容易由于过热而损坏。
因此应缩短焊接时间，并在焊接完成后对过滤器进行冷却。
如果焊接前需要预热或焊接后需要继续加热(D系列过滤器)，建议先将垫片拆下再加热。
Y型过滤器的维修与保养主要遵循以下四点：(1)Y型过滤器的核心部位是过滤芯件，过滤芯由滤框和不锈钢钢丝网组成，不锈钢钢丝网属宜损件，需特别保护；(2)当工作一段时间后，Y型过滤器滤芯内沉淀了一定的杂质，这时压力将增大，流速会下降，需及时清除滤芯内的杂质；(3)清洗杂质时，特别注意Y型过滤器过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去后，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏；(4)如发现该过滤器不锈钢钢丝网变形或损坏，需马上更换。
Y型过滤器
Y 型过滤器 产品简介 Y 型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工 作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由 过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即 可，因此，使用维护极为方便。
Y 型过滤器又名除污器、过滤阀，是输送介质的 管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对污水中 的铁锈、 沙粒、 液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨 损和堵塞，可保护设备的正常工作。
其类型分为：SY 型水过滤器；QG 型汽（气）过滤器；YQ 型过滤器 连接方式如下： GL41H 法兰连接； GL11 螺纹连接； SLVY 手摇刷式法兰连接； Y 型（YSTFH）拉杆伸缩式法兰连接； 丝扣连接； 对焊连接； Y 型过滤器产品执行标准 设计规范 结构长度 连接法兰 HG/T 21637 GB/T 12221 JB/T 79 具体参数 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 In 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 5 6 8 10 12 14 16 L 125 145 160 180 200 220 260 280 320 350 380 495 595 640 700 800 试验与检验 产品标识 供货规范 JB/T 9092 GB/T 12220 JB/T 7928H 70 70 80 90 100 130 165 195 230 300 335 420 500 580 640 700H1 150 150 160 180 240 250 350 390 450 520 580 690 800 950 1150 1360有效过滤面 积 m2 0.00185 0.00281 0.00343 0.00486 0.00767 0.01160 0.02111 0.03029 0.04063 0.05589 0.07709 0.11967 0.19155 0.26738 0.32535 0.40946450 50018 20850 900790 8751480 16500.52837 0.65385产品应用 Y 型过滤器作为净化设备工程中不可缺少的一款高效过滤设备， 在生活废水污水 以及工业污水的处理中都发挥了很大的功效，凭借设计和运用方面的各项优势， 如今已是备受青睐。
Y型过滤器介绍
Y型过滤器Y型过滤器属于管道过滤器系列，是输送介质的管道系统不可缺少的一种过滤装置，Y 型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，保证机器设备（包括泵、压缩机等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
Y型过滤器具有等特点Y型过滤器具有结构先进、阻力小、制作简单、安装清洗方便、纳污量大等优点。
1. Y型过滤器主要材料1 主体材质 碳钢 不锈钢2 滤框滤网材质不锈钢304、316、316L3 密封件材质耐油石棉、丁腈橡胶、聚四氟乙烯4 介质温度（℃）-30~3805 公称压力（MPa）0.6~5.06 过滤精度（目）10~3007 压损(额定流速下) 0.05-0.1m8 连接方式 螺纹连接法兰连接（法兰尺寸：新国标）2. Y型过滤器运行参数3. Y型过滤器型号型号标记材质：碳钢C、不锈钢S滤网规格：目公称压力：PN（MPa）公称直径：DN(mm)Y型过滤器类型：HSY-Ⅰ法兰连接HSY-Ⅱ螺纹连接标记注释-Ⅰ材质：不锈钢304S滤网规格：80目公称压力：PN1.0（MPa）公称直径：DN50(mm)Y型过滤器类型：HSY-Ⅰ法兰连接4. 滤网规格孔目数目 丝径mm可拦截的粒径um开孔面积（%）100.508203236120.475166039140.376143837160.315127335180.315109639200.27395533220.23488231240.23478544260.23474341280.23467344300.23461447320.23456050360.23447254380.23445554400.19344251500.15235650600.12230149800.102216531000.081173541200.081131621500.065104312000.05074333000.0354430 5. 法兰连接外型尺寸公称通径 L H H1 DN20 125 100 150DN20 155 100 150DN25 160 100 150DN32 180 110 160DN40 200 115 170DN50 230 155 195DN65 220 200 270DN80 250 210 295 DN100 305 250 345 DN125 350 305 425 DN250 480 360 485 DN200 500 450 605 DN250 550 505 710 DN300 600 580 815 DN350 700 600 845 DN400 780 620 875 DN450 850 700 980 DN500 900 875 16506. 螺纹连接外型尺寸公称通径 L H H1 DN15 95 75 105DN20 110 85 105DN25 115 95 135DN32 130 120 170DN40 165 135 185DN50 195 165 215。
