自由公差和IT公差
何谓自由尺寸公差？
旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
这是一种机械设计中特殊的、不需要标记出公差的“未注公差”类型，但相当常用。
在机械设计行业，也称“自由公差”，
其实并不自由，按设计行业规则的不同而可能略有区别。
在自由尺寸公差的注解中提示；
①自由尺寸公差仅适用于机械加工表面。
②自由尺寸公差在工作图上不标注。
③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽
长用（+）号，其余均用双向正负偏差（±）。
④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设
计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代
号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条；
①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加
工的尺寸，
②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技
术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；
轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、
轴或长度，均采用 ? IT（即Js或js）。
按新标准：
新标准是依照ISO2768-1:1998(E)制定的，标准号是GB/T 1804-2000。
其中规定，自由公差的结果都是双向等偏差；
并分成f/m/c/v几个精度等级，公差值与公称尺寸相关。
线性尺寸的极限偏差数值
公差等级尺寸分段
0.5～3 >3～6 >6～30 >30～120 >120～400 >400～1000 >1000～2000 >2000～4000
f(精密级) ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 -
m(中等级) ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2
c(粗糙级) ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4
v(最粗级) - ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8
表2倒圆半径与倒角高度尺寸的极限偏差数值
公差等级尺寸分段
0.5～3 >3～6 >6～30 >30
f(精密级) ±0.2 ±0.5 ±1 ±2
m(中等级)
c(粗糙级) ±0.4 ±1 ±2 ±4
v(最粗级)
表3角度尺寸的极限偏差数值
公差等级长度分段
≤10 >10～50 >50～120 >120～400 >400
f(精密级) ±1°±30' ±20' ±10' ±5'
m(中等级)
c(粗糙级) ±1°30' ±1°±30' ±15' ±10'
v(最粗级) ±3°±2°±1°±30' ±20'
角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。
根据国际标准，以下为基本尺寸0-500mm, 4-18级精度标准公差表。
公差值
基本尺寸
IT4 IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 IT13 IT14 IT15 IT16 IT17 IT18 大于到μm mm
- 3 3 4 6 10 14 25 40 60 0.10 0.14 0.25 0.40 0.60 1.0 1.4 3 6 4 5 8 12 18 30 48 75 0.12 0.18 0.30 0.48 0.75 1.2 1.8 6 10 4 6 9 15 22 36 58 90 0.15 0.22 0.36 0.58 0.90 1.5 2.2 10 18 5 8 11 18 27 43 70 110 0.18 0.27 0.43 0.70 1.10 1.8 2.7 18 30 6 9 13 21 33 52 84 130 0.21 0.33 0.52 0.84 1.30 2.1 3.3 30 50 7 11 16 25 39 62 100 160 0.25 0.39 0.62 1.00 1.60 2.5 3.9 50 80 8 13 19 30 46 74 120 190 0.30 0.46 0.74 1.20 1.90 3.0 4.6 80 120 10 15 22 35 54 87 140 220 0.35 0.54 0.87 1.40 2.20 3.5 5.4 120 180 12 18 25 40 63 100 160 250 0.40 0.63 1.00 1.60 2.50 4.0 6.3 180 250 14 20 29 46 72 115 185 290 0.46 0.72 1.15 1.85 2.90 4.6 7.2 250 315 16 23 32 52 81 130 210 320 0.52 0.81 1.30 2.10 3.20 5.2 8.1 315 400 18 25 36 57 89 140 230 360 0.57 0.89 1.40 2.30 3.60 5.7 8.9 400 500 20 27 40 63 97 155 250 400 0.63 0.97 1.55 2.50 4.00 6.3 9.7 注：基本尺寸小于1mm时，无IT14至IT18。
机械加工自由公差
机械加工自由公差何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
在自由尺寸公差的注解中提示；① 自由尺寸公差仅适用于机械加工表面。
② 自由尺寸公差在工作图上不标注。
③ 单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④ 不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条：① 规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，② 图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③ 未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用 ? IT（即Js或js）。
根据国际标准ISO 2768，以下为线性尺寸未注公差的公差表。
这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。
这些极限偏差适用于：线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);机加工组装件的线性和角度尺寸。
这些极限偏差不适用于：·已有其他一般公差标准规定的线性和角度尺寸；·括号内的参考尺寸；·矩形框格内的理论正确尺寸。
表1 线性尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30～120>120～400>400～1000>1000～2000>2000～4000f(精密级)±0.05±0.05±0.1±0.15±0.2±0.3±0.5- m(中等级)±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2 c(粗糙级)±0.2±0.3±0.5±0.8±1.2±2±3±4 v(最粗级)- ±0.5±1±1.5±2.5±4±6±8表2倒圆半径与倒角高度尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30f(精密级)±0.2±0.5±1±2 m(中等级)c(粗糙级)±0.4±1±2±4 v(最粗级)表3角度尺寸的极限偏差数值公差等级长度分段≤10>10～50>50～120>120～400>400f(精密级)±1°±30'±20'±10'±5' m(中等级)c(粗糙级)±1°30'±1°±30'±15'±10' v(最粗级)±3°±2°±1°±30'±20'角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。
自由公差形位公差
自由公差指图纸上没有标注公差等级或公差带的尺寸的允许公差。
但是，这个尺寸也不是任意的。
它受一个默认精度的控制。
其公差的取及范围一般根据零件的生产工艺确定，一般来说，可以用IT12~13或GB/T1804中的m级。
自由公差也是有基本尺寸和公差等级的，不是一律0.5mm什么的。
现在一般称“未注尺寸公差”，自由公差是一个老的叫法。
中华人民共和国国家标准一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000Eqv ISO 2768-1:1989General tolerancesTolerances for linear and angular dimensions 代替GB/T1804-1992without individual tolerance indications GB/T11335-19891 范围本标准规定了未注出公差的线性和角度尺寸的一般公差等级和极限偏差数值。
本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。
非金属材料和其他工艺方法加工的尺寸可参照使用。
本标准仅适用于下列未注公差的尺寸；A）线性尺寸（例如外尺寸，内尺寸，阶梯尺寸，直径，半径，距离，倒角半径和倒角高度）B）角度尺寸，包括通常不注出角度值的角度尺寸，例如直角（90°）；GB/T1184提到的或等多边形的角度除外；C）机加工组装件的线性和角度尺寸；本标准不适用于下列尺寸：A) 其他一般公差标准涉及的线性和角度尺寸；B) 括号内的参考尺寸C) 矩形框格内的理论正确尺寸。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用各标准的各方应探讨使用下列标准最新版本的可能性。
GB/极限与配合基础第一部分：词汇GB/T1184-1996 形状和位置公差未注公差值（Eqv ISO 2768-2:1989）GB/T4249-1996 公差原则（Eqv ISO 8015:1985）GB/ 零件倒圆与倒角3 定义本标准采用GB/给出的有关术语和定义。
各种机械加工自由公差范围
何谓自由尺寸公差？旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
在自由尺寸公差的注解中提示；① 自由尺寸公差仅适用于机械加工表面。
② 自由尺寸公差在工作图上不标注。
③ 单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④ 不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条：① 规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，② 图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③ 未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用 ? IT（即Js或js）。
根据国际标准ISO 2768，以下为线性尺寸未注公差的公差表。
这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。
这些极限偏差适用于：线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);机加工组装件的线性和角度尺寸。
这些极限偏差不适用于：·已有其他一般公差标准规定的线性和角度尺寸；·括号内的参考尺寸；·矩形框格内的理论正确尺寸。
表1 线性尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30～120>120～400>400～1000>1000～2000>2000～4000f(精密级)±0.05±0.05±0.1±0.15±0.2±0.3±0.5- m(中等级)±0.1±0.1±0.2±0.3±0.5±0.8±1.2±2 c(粗糙级)±0.2±0.3 ±0.5±0.8±1.2±2±3±4 v(最粗级)- ±0.5±1±1.5±2.5±4±6±8表2倒圆半径与倒角高度尺寸的极限偏差数值公差等级尺寸分段0.5～3 >3～6 >6～30 >30f(精密级)±0.2±0.5±1±2 m(中等级)c(粗糙级)±0.4±1±2±4 v(最粗级)表3角度尺寸的极限偏差数值公差等级长度分段≤10>10～50>50～120>120～400>400f(精密级)±1°±30'±20'±10'±5'm(中等级)c(粗糙级)±1°30'±1°±30'±15'±10'v(最粗级)±3°±2°±1°±30'±20'角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。

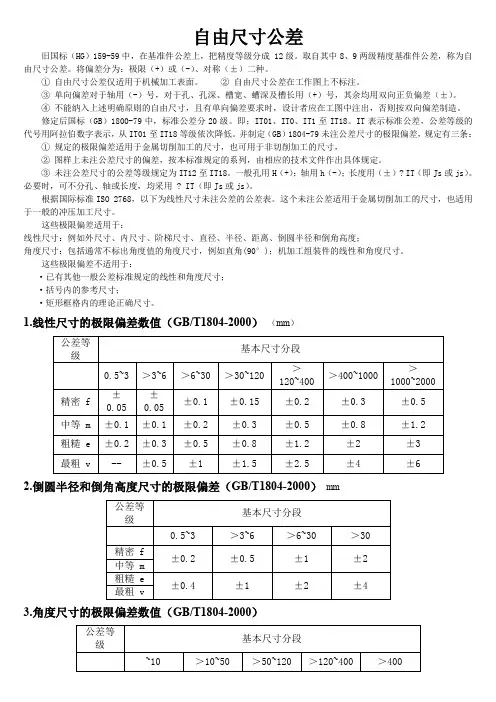

机械加工自由公差
自由尺寸公差旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为：极限（+）或（-）、对称（±）二种。
①自由尺寸公差仅适用于机械加工表面。
②自由尺寸公差在工作图上不标注。
③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条：①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用 ? IT（即Js或js）。
根据国际标准ISO 2768，以下为线性尺寸未注公差的公差表。
这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。
这些极限偏差适用于：线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°)；机加工组装件的线性和角度尺寸。
这些极限偏差不适用于：·已有其他一般公差标准规定的线性和角度尺寸；·括号内的参考尺寸；·矩形框格内的理论正确尺寸。
1.线性尺寸的极限偏差数值（GB/T1804-2000）（mm）2.倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm3.角度尺寸的极限偏差数值（GB/T1804-2000）4.未注形位公差按GB/T1184-K4.14.24.34.4圆跳动的未注公差值（5.表面粗糙度零件的表面都应该注明粗糙度的等级。
8公差等级表
公差等级编辑讨论上传视频本词条由“科普中国”科学百科词条编写与应用工作项目审核。
公差等级是指确定尺寸精确程度的等级，国标规定分为20个等级，从IT01、IT0、IT1、IT2～IT18, 数字越大，公差等级（加工精度）越低，尺寸允许的变动范围（公差数值）越大，加工难度越小。
中文名公差等级外文名grade of tolerance功能精确尺寸精度等级20个等级参考表格GB/T1184-1996 [1] 性质描述机械精度的指标目录1 等级划分2 公差等级表3 选择原则4 自由公差的概念▪基本定义▪适用范围等级划分编辑公差等级的选择及应用公差等级应用范围及举例IT01用于特别精密的尺寸传递基准，例如特别精密的标准量块IT0用于特别精密的尺寸传递基准及宇航中特别重要的精密配合尺寸。
例如，特别精密的标准量块，个别特别重要的精密机械零件尺寸，校对检验IT6级轴用量规的校对量规IT1用于精密的尺寸传递基准、高精密测量工具特别重要的极个别精密配合尺寸。
例如，高精密标准量规，校对检验IT7至IT9级轴用量规的校对量规，个别特别重要的精密机械零件尺寸IT2用于高精密的测量工具，特别重要的精密配合尺寸。
例如检验IT6至IT7级工件用量规的尺寸制造公差，校对检验IT8至IT11级轴用量规的校对塞规，个别特别重要的精密机械零件尺寸IT3用于精密测量工具，小尺寸零件的高精度的精密配合以及和C级滚动轴承配合的轴径与外壳孔径。
例如，检验IT8至IT11级工件用量规和校对检验IT9至IT13级轴用量规的校对量规，与特别精密的P4级滚动轴承内环孔（直径至100mm）相配的机床主轴，精密机械和高速机械的轴颈，与P4级向心球轴承外环相配合的壳体孔径，航空及航海工业中导航仪器上特殊精密的个别小尺寸零件的精度配合。
IT4用于精密测量工具、高精度的精密配合和P4级、P5级滚动轴承配合的轴径和外壳孔径。
例如，检验IT9至IT12级工件用量规和校对IT12至IT14级轴用量规的校对量规，与P4级轴承孔（孔径>100mm）及与P5级轴承孔相配的机床主轴，精密机械和高速机械的轴颈，与P4级轴承相配的机床外壳孔，柴油机活塞销及活塞销座孔径，高精度（1级至4级）齿轮的基准孔或轴径，航空及航海工业中用仪器的特殊精密的孔径IT5用于配合公差要求很小，形状公差要求很高的条例下，这类公差等级能使配合性质比较稳定，相当于旧国标中最高精度，用于机床、发动机和仪表中特别重要的配合尺寸，一般机械中应用较少。
机械加工公差表及公差的标注
机械加工公差表及公差的标注一、自由公差表4.未注形位公差按GB/T1184-K4.1直线度和平面度未注公差值（GB/T1184-1996）（mm）2)轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80注：尽量选择第1系列3)轮廓最大高度Rz的数值（GB/T1031-1995）（μm）第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630二、形位公差标注：三、公差标注详解：1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
公差等级及配合表
公差等级及配合表自由尺寸公差公差等于上下偏差的绝对值旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
在自由尺寸公差的注解中提示；①自由尺寸公差仅适用于机械加工表面。
②自由尺寸公差在工作图上不标注。
③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条；①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用 ? IT（即Js或js）。
50~80mmIT1 0.002mm，IT2 0.003mm，IT3 0.005mm，IT4 0.008mm，IT5 0.013mm，IT6 0.019mm，IT7 0.030mm，IT8 0.046mm，IT9 0.074mm，IT10 0.12mm，IT11 0.19mm，IT12 0.3mm，IT13 0.46mm，IT14 0.74mm，IT15 1.2mm，IT16 1.9mm，IT17 3mm，IT18 4.6mm80~120mmIT1 0.0025mm，IT2 0.004mm，IT3 0.006mm，IT4 0.01mm，IT5 0.015mm，IT6 0.022mm，IT7 0.035mm，IT8 0.054mm，IT9 0.087mm，IT10 0.14mm，IT11 0.22mm，IT12 0.35mm，IT13 0.54mm，IT14 0.87mm，IT15 1.4mm，IT16 2.2mm，IT17 3.5mm，IT18 5.4mm一、GB/T1804－2000 线形尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8二、(GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30精密f ±0.2 ±0.5 ±1 ±2中等m粗糙c ±0.4 ±1 ±2 ±4最粗v注:倒圆半径和倒角高度的含义参见GB/T6403.4三、(GB/1804－2000)角度尺寸的极限偏差数值公差等级长度分段～10 ＞10～50 ＞50～120 ＞120～400 ＞400精密 f ±1°±30′±20′±10′±5′中等m粗糙c ±1°30′±1°±30′±15′±10′最粗v ±3°±2°±1°±30′±20′四、(GB/T1184－1996)直线度和平面度的未注公差值公差等级基本长度范围≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000 H 0.02 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6五、(GB/T1184－1996)垂直度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.6 1 1.5 2六、(GB/T1184－1996)对称度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2七、(GB/T1184－1996)圆跳动的未注公差值公差等级圆跳动公差值H 0.1K 0.2L 0.5配合基本尺寸相同的相互结合的孔和轴公差带之间的关系。
自由公差形位公差
自由公差指图纸上没有标注公差等级或公差带的尺寸的允许公差。
但是，这个尺寸也不是任意的。
它受一个默认精度的控制。
其公差的取及范围一般根据零件的生产工艺确定，一般来说，可以用IT12~13或GB/T1804中的m级。
自由公差也是有基本尺寸和公差等级的，不是一律0.5mm什么的。
现在一般称“未注尺寸公差”，自由公差是一个老的叫法。
中华人民共和国国家标准一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000Eqv ISO 2768-1:1989General tolerancesTolerances for linear and angular dimensions 代替GB/T1804-1992without individual tolerance indications GB/T11335-19891 范围本标准规定了未注出公差的线性和角度尺寸的一般公差等级和极限偏差数值。
本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。
非金属材料和其他工艺方法加工的尺寸可参照使用。
本标准仅适用于下列未注公差的尺寸；A）线性尺寸（例如外尺寸，内尺寸，阶梯尺寸，直径，半径，距离，倒角半径和倒角高度）B）角度尺寸，包括通常不注出角度值的角度尺寸，例如直角（90°）；GB/T1184提到的或等多边形的角度除外；C）机加工组装件的线性和角度尺寸；本标准不适用于下列尺寸：A) 其他一般公差标准涉及的线性和角度尺寸；B) 括号内的参考尺寸C) 矩形框格内的理论正确尺寸。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用各标准的各方应探讨使用下列标准最新版本的可能性。
GB/T1800.1-1997极限与配合基础第一部分：词汇GB/T1184-1996 形状和位置公差未注公差值（Eqv ISO 2768-2:1989）GB/T4249-1996 公差原则（Eqv ISO 8015:1985）GB/T6403.4-1986 零件倒圆与倒角3 定义3.1 本标准采用GB/T1800.1给出的有关术语和定义。
公差等级及配合表
自由尺寸公差公差等于上下偏差的绝对值旧国标（HG）159-59中，在基准件公差上，把精度等级分成12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
在自由尺寸公差的注解中提示；①自由尺寸公差仅适用于机械加工表面。
②自由尺寸公差在工作图上不标注。
③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条；①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用? IT（即Js或js）。
50~80mmIT1 0.002mm，IT2 0.003mm，IT3 0.005mm，IT4 0.008mm，IT5 0.013mm，IT6 0.019mm，IT7 0.030mm，IT8 0.046mm，IT9 0.074mm，IT10 0.12mm，IT11 0.19mm，IT12 0.3mm，IT13 0.46mm，IT14 0.74mm，IT15 1.2mm，IT16 1.9mm，IT17 3mm，IT18 4.6mm80~120mmIT1 0.0025mm，IT2 0.004mm，IT3 0.006mm，IT4 0.01mm，IT5 0.015mm，IT6 0.022mm，IT7 0.035mm，IT8 0.054mm，IT9 0.087mm，IT10 0.14mm，IT11 0.22mm，IT12 0.35mm，IT13 0.54mm，IT14 0.87mm，IT15 1.4mm，IT16 2.2mm，IT17 3.5mm，IT18 5.4mm一、GB/T1804－2000 线形尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8二、(GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30精密f ±0.2 ±0.5 ±1 ±2中等m粗糙c ±0.4 ±1 ±2 ±4最粗v注:倒圆半径和倒角高度的含义参见GB/T6403.4三、(GB/1804－2000)角度尺寸的极限偏差数值公差等级长度分段～10 ＞10～50 ＞50～120 ＞120～400 ＞400精密f ±1° ±30′ ±20′ ±10′ ±5′中等m粗糙c ±1°30′ ±1° ±30′ ±15′ ±10′最粗v ±3° ±2° ±1° ±30′ ±20′四、(GB/T1184－1996)直线度和平面度的未注公差值公差等级基本长度范围≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000H 0.02 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6五、(GB/T1184－1996)垂直度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.6 1 1.5 2六、(GB/T1184－1996)对称度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2七、(GB/T1184－1996)圆跳动的未注公差值公差等级圆跳动公差值H 0.1K 0.2L 0.5配合基本尺寸相同的相互结合的孔和轴公差带之间的关系。
未注公差的地方为自由公差。自由公差带有表可查,不须记忆。通常IT12~IT18为自由公差。
未注公差的地方为自由公差。
自由公差带有表可查，不须记忆。
通常IT12~IT18为自由公差。
1.在零件图上的技术要求中，应该明确表明，未注尺寸公差按照GB/T 1804-2000 m级执行（这是举例）。
或者，未注尺寸公差按照GB/T 1800-1998 IT12执行。
机械设计里的未注公差国家标准有分f m c v 4种加工等级另外又有IT12-IT18标准为什么有的是标按IT几加工而有的而是按m级加工，两者选取时区别在哪里？这是对未注公差的两种不同的表达方法。
所谓“未注公差”，就是没有标注的公差：未注公差国家标准GB/T1840-2000中，分f（精密）m（中等）c（粗糙）v （最粗）四种加工等级，正由于这里不止一个选项，很明显假如设计者不指明按照那一种加工，那么加工者就不知道到底按照那一种加工。
所以设计者一般会在技术要求里注明诸如：未注公差按GB/T1840-m加工等等术语指明。
在实践中，特别是一些老的工程师喜欢用“未注公差按TI××加工”来表达，这是为什么呢？下面我举一个实例来说明问题，对同一个工件的未注公差有三种表达方法：第一种表示方法：未注公差按GB/T1840-m加工第二种表示方法：未注公差按IT12加工第三种表示方法：未注公差按±0.1加工（注：这条在基本尺寸差别不大的条件下才可用）第一种表示方法很规范，但“GB/T1840-m”具体的数值是多少呢？那就要求操作者还有一张未注公差的表。
此外操作者还必须准备一张标准公差等级的表，因为肯定有其他尺寸需要查的。
换一句话也就是说：操作者在加工这个工件时至少查二张表，这等于多给他一个出错的机会。
第二种表达方法也是规范的，它直接用公差等级来表达，公差等级表，操作者肯定有，包括查其它公差在内操作者只需要查一张表，对操作者来说，比前一种表达方法减少了一点麻烦。
第三种表达方法虽然不是特别严谨，但很实用，很受操作者欢迎，为了防止误解一般只在比较熟悉环境下使用。
