5. RS485 通讯方式 5.1. 串口格式：出厂默认 9600，1，N； 5.2. 协议说明：出厂默认设备地址 09H，光合有效幅射值在 16 位寄 存器地址 00H 中； 5.3. 通讯格式（Modbus-RTU）： 读照度数据，以下数据均为 16 进制。 发送：09 04 00 00 00 01 30 82 传感器返回：09 04 02 01 28 HH LL 示例中返回值为 296W，实际 将返回实测值。 更改设备地址或波特率前请确保通讯正常！更改成功后新参数在设备 重启后生效。 5.4. 更改设备地址，设备地址保存在保持寄存器 42H： 命令格式：SS 06 00 42 00 NN HH LL； SS 为现设备地址，如 485 总线上只有一个设备，可以用广播地址 00； NN 为新设备地址；HH、LL 为 CRC 校验码。 返回格式：SS 06 00 42 00 NN HH LL；SS 为现设备地址，新地址要 设备重启后才从生效。 例：改设备地址为 0AH，命令 00 06 00 42 00 0A A8 08
能慧光合有效传感器 NHGH09/变送器 技术手册
1
1. 关于光合有效幅射 植物的五种光合反应，即光合作用、色素合成、光周期现象、趋
光性和光形态诱变，都集中在波长 400～700nm 范围内。所以通常将 400～700nm 波段的辐射称为光合有效辐射，以符号 Qp 代表，单位为 W/m2，或以光量子通量密度来度量，单位为 umol /m2·s. 光合有效辐 射是植物生命活动、有机物质合成和产量形成的能量来源。
5.5. 更改波特率，波特率设置数保存在保持寄存器 40H
设置数——波特率对应表：
0 1200
2 4800
1 2400
3 9600
4
19200 6
57600
5
38400 7
115200
命令格式：SS 06 00 40 00 NN HH LL； SS 为设备地址，如 485 总线上只有一个设备，可以用广播地址 00； NN 为新波特率设置数；HH、LL 为 CRC 校验码。 返回格式：SS 06 00 40 00 NN HH LL；SS 为设备地址，新波特率要 设备重启后才从生效。 例：改设备波特率为 1200，命令 00 06 00 40 00 00 89 CF
7
10. 选型表
型号 NHGH09
量程
A B
输出 信号
U I R
说明
光合有效传感器 0～1000W
0～2500umol/m2·s 0～2V 电压输出
4～20mA 电流环输出 RS485 输出
8
2. 光合有效辐射传感器简介 NHGH09 光合有效传感器采用光学材料窗口，铝合金壳体结构；
具有结构坚固、密封性好、使用寿命长、测量精度高、稳定性好，传 输距离长、抗外界干扰能力强等特点,符合 WMO 世界气象组织规范 （CIMO Guide）。可广泛用于环境、农业、养殖业、温室、实验室等 各类需光合有效幅射测量的场合。
Modbus-RTU 协议
红：电源+ 绿：GND 黄：RS485A 蓝：RS485B
功耗 工作电压 工作湿度 工作温度
≤15mW@5V DC 4.5～13.2V
≤24mW@12V DC7.5V～36V 0～100RH -40～80℃
≤25mW@5V DC 4.5～13.2V
3
4. 接线方式 U——电压输出接线方式或 P——脉冲输出方式
4-20mA 电流环
A：6.4uA/W/m2 B：0.8uA/W/m2 输 出 值 =( 电 流 uA-4000uA)/灵敏度
红：电源+或 NC 绿：GND 黄：信号输出
二线制电流环、不分极 性
NHGH09AR NHGH09BR 400nm～700nm ±5%rdg+10dgts
±2% ≤10％
RS485
＋－ 电源
绿红 蓝黄
控制系统 二次仪表
信号输入＋ －
I——电流环输出二线制接线方式
绿红 蓝黄
控制系统 二次仪表
信号输入＋ －
I——电流环输出二次仪表电压采集接线方式
5 输出接线方式
控制系统 二次仪表 信号输入＋ －
采样电阻 R
＋－ 电源
绿红 蓝黄
控制系统 二次仪表
RS485 A B
改设备波特率为 4800，命令 00 06 00 40 00 02 08 0E 改设备波特率为 9600，命令 00 06 00 40 00 03 C9 CE
6
6. 外形尺寸
图一
7. 固定方式 采用法兰安装方法，底盘φ51mm 的圆周上开三个φ4.5mm 的安
装孔（见图一），使用φ4 螺栓将其紧紧固定在支架上，使整套仪器保 持在最佳水平度，确保数据的准确性。 8. 使用注意事项 不按线序接线，可能造成该设备及连接该设备的仪器损坏 输入电压超过该设备的最大接入电压时，将造成该设备的损坏 使用前请先完整阅读本说明书 9. 维护和保养 本仪器是具有优良设计和功能原理的科技产品，应注意维护和保养。 下列建议将帮助您有效地使用保养服务。 使用仪器时请将各连接部位固定牢固，避免仪器的损坏 粗暴的对待仪器会毁坏内部电路板及精密结构 使用清洁、干燥的软布清洁仪器外部
2
3. 技术参数 摘自武汉中科能慧科技
型号 光谱范围 精确度 线性度 余弦响应 量程 输出信号 灵敏度 输出值计算
接线定义
NHGH09AU NHGH09BU
NHGH09AI NHGH09BI
400nm～700nm
±5%rdg+10dgts
±2%
≤10％
A：0～2500umol/m2·s B：0～2000W A：DC 0-0.4V B：DC 0-2V A：160uV/umol /m2·s B：1000uV/W/m2 输 出 值 = 电 压(uV)/ 灵 敏度
改设备地址为 0BH，命令 00 06 00 42 00 0B 69 C8 改设备地址为 0CH，命令 00 06 00 42 00 0C 28 0A 改设备地址为 01H，命令 00 06 00 42 00 01 E9 CF
5
改设备地址为 02H，命令 00 06 00 42 00 02 A9 CE
光照度传感器
简介
光照度传感器主要用于检测光照度大小。
使用标准
光照度，可简称照度，其计量单位的名称为“勒克斯”，简称“勒”，单位符号为“Lux”。 1Lux为1个烛光在1米距离的光亮度。 夜晚室内灯光：100-200Lux 晴天室内灯光：1000-5000Lux 北方室外正午：-Lux 南方室外正午：-Lux 夜里明亮月光下： 0.3～0.03 Lux； 夜里没有月光下：0.003～0.0007 Lux；
应用
主要应用于农业大棚、温室大棚、农业大田、城市照明、仓库、工业车间等环境。
光照度传感器例如：像住宅那样整体照度应该在100勒克斯(Lux)的情况，而即使是90勒克斯(Lux)也不会对 生活带来很大的影响。但是，如果是道路照明的话，情况就不同了。假设路面照度必须在20勒克斯(Lux)的情况 下，如果是18勒克斯(Lux)的话，就有可能造成交通事故频发。商店也是一样，例如，商店的整体最佳照度是500 勒克斯(Lux)，由于用600勒克斯(Lux)的照度。所以，照明灯具数量和电量就会增加，并在经济上造成影响。
光照度传感器
将光照度大小转换成电信号的传感器
01 简介
03 技术参数
目录
02 使用标准 04 应用
Hale Waihona Puke 光照度传感器是将光照度大小转换成电信号的一种传感器，输出数值计量单位为Lux。光是光合作用不可缺 少的条件；在一定的条件下，当光照强度增强后，光合作用的强度也会增强，但当光照强度超过限度后，植物叶 面的气孔会关闭，光合作用的强度就会降低。因此，使用光照度传感器控制光照度也就成为影响作物产量的重要 因素。
谢谢观看
技术参数
光照度传感器(1张)感光元件：对弱光有较高反应的感光元件 直流供电：10-30VDC； 准确度： ±7%（25℃）； 湿度特性： ±3%RH(60%RH,25℃)； 温度特性： ±0.5%/℃（25℃）； 测量范围： 0～Lux 输出信号：4～20mA电流输出；0～5V/0~10V电压输出

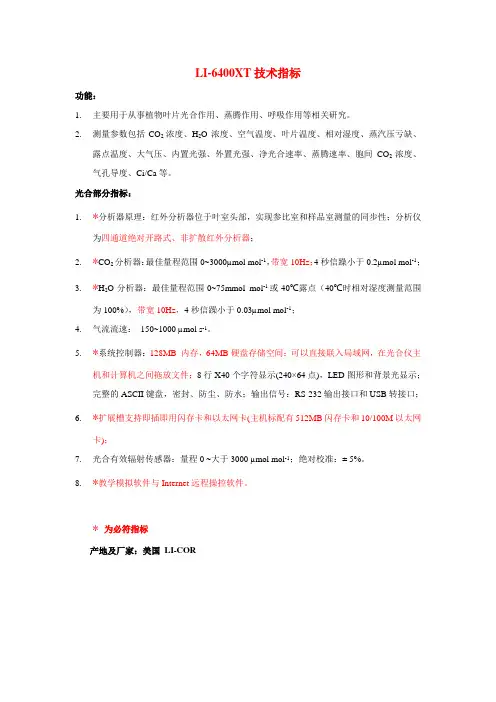

LI-6400XT XTP XTR 便携式光合仪指标
功能：1.主要用于从事植物叶片光合作用、蒸腾作用、呼吸作用等相关研究。
2.测量参数包括CO2浓度、H2O浓度、空气温度、叶片温度、相对湿度、蒸汽压亏缺、露点温度、大气压、内置光强、外置光强、净光合速率、蒸腾速率、胞间CO2浓度、气孔导度、Ci/Ca等。
光合部分指标：1.*分析器原理：红外分析器位于叶室头部，实现参比室和样品室测量的同步性；分析仪为四通道绝对开路式、非扩散红外分析器；2.*CO2分析器：最佳量程范围0~3000µmol mol-1，带宽10Hz；4秒信躁小于0.2µmol mol-1；3.*H2O分析器：最佳量程范围0~75mmol mol-1或40℃露点（40℃时相对湿度测量范围为100%），带宽10Hz，4秒信躁小于0.03µmol mol-1；4.气流流速：150~1000 µmol s-1。
5.*系统控制器：128MB 内存，64MB硬盘存储空间；可以直接联入局域网，在光合仪主机和计算机之间拖放文件；8行X40个字符显示(240×64点)，LED图形和背景光显示；完整的ASCII键盘，密封、防尘、防水；输出信号：RS-232输出接口和USB转接口；6.*扩展槽支持即插即用闪存卡和以太网卡(主机标配有512MB闪存卡和10/100M以太网卡)；7.光合有效辐射传感器：量程0 ~大于3000 µmol mol-1；绝对校准：± 5%。
8.*教学模拟软件与Internet远程操控软件。
*为必符指标产地及厂家：美国LI-COR功能：1.主要用于从事植物叶片光合作用、蒸腾作用、呼吸作用等相关研究。
2.测量参数包括CO2浓度、H2O浓度、空气温度、叶片温度、相对湿度、蒸汽压亏缺、露点温度、大气压、内置光强、外置光强、净光合速率、蒸腾速率、胞间CO2浓度、气孔导度、Ci/Ca等。
光合部分指标：3.分析器原理：红外分析器位于叶室头部，实现参比室和样品室测量的同步性；分析仪为四通道绝对开路式、非扩散红外分析器；4.*CO2分析器：最佳量程范围0～3000µmol mol-1，带宽10Hz；4秒信躁小于0.2µmol mol-1；5.*H2O分析器：最佳量程范围0～75mmol mol-1或40℃露点（40℃时相对湿度测量范围为100%），带宽10Hz，4秒信躁小于0.03µmol mol-1；6.气流流速：0～1000 µmol s-1。

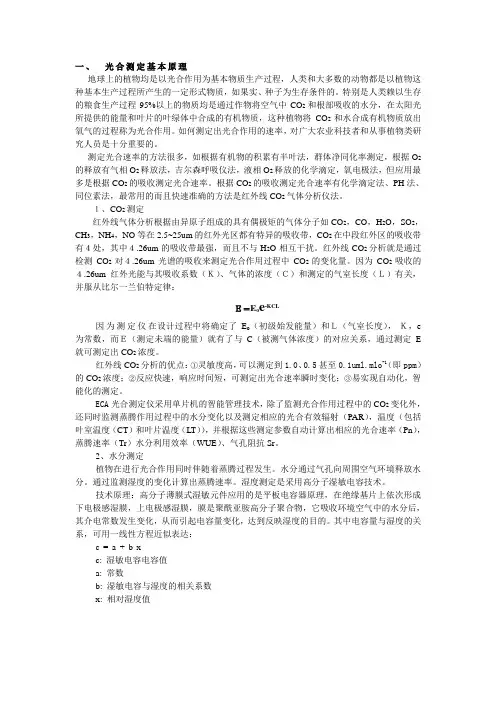

PB0402光合仪说明书
一、光合测定基本原理地球上的植物均是以光合作用为基本物质生产过程，人类和大多数的动物都是以植物这种基本生产过程所产生的一定形式物质，如果实、种子为生存条件的。
特别是人类赖以生存的粮食生产过程95%以上的物质均是通过作物将空气中CO2和根部吸收的水分，在太阳光所提供的能量和叶片的叶绿体中合成的有机物质，这种植物将CO2和水合成有机物质放出氧气的过程称为光合作用。
如何测定出光合作用的速率，对广大农业科技者和从事植物类研究人员是十分重要的。
测定光合速率的方法很多，如根据有机物的积累有半叶法，群体净同化率测定，根据O2的释放有气相O2释放法，吉尔森呼吸仪法，液相O2释放的化学滴定，氧电极法，但应用最多是根据CO2的吸收测定光合速率。
根据CO2的吸收测定光合速率有化学滴定法、PH法、同位素法，最常用的而且快速准确的方法是红外线CO2气体分析仪法。
１、CO2测定红外线气体分析根据由异原子组成的具有偶极矩的气体分子如CO2，CO，H2O，SO2，CH3，NH4，NO等在2.5~25um的红外光区都有特异的吸收带，CO2在中段红外区的吸收带有４处，其中４.26um的吸收带最强，而且不与H2O相互干扰。
红外线CO2分析就是通过检测CO2对４.26um光谱的吸收来测定光合作用过程中CO2的变化量。
因为CO2吸收的４.26um红外光能与其吸收系数（Ｋ）、气体的浓度（Ｃ）和测定的气室长度（Ｌ）有关，并服从比尔一兰伯特定律：Ｅ＝E o e-KCL因为测定仪在设计过程中将确定了E o（初级始发能量）和Ｌ（气室长度），-Ｋ，e 为常数，而Ｅ（测定未端的能量）就有了与C（被测气体浓度）的对应关系，通过测定E 就可测定出CO2浓度。
红外线CO2分析的优点：①灵敏度高，可以测定到1.0、0.5甚至0.1uml.mlo-l（即ppm）的CO2浓度；②反应快速，响应时间短，可测定出光合速率瞬时变化；③易实现自动化，智能化的测定。
ECA光合测定仪采用单片机的智能管理技术，除了监测光合作用过程中的CO2变化外，还同时监测蒸腾作用过程中的水分变化以及测定相应的光合有效辐射（PAR），温度（包括叶室温度（CT）和叶片温度（LT）），并根据这些测定参数自动计算出相应的光合速率（Pn），蒸腾速率（Tr）水分利用效率（WUE）、气孔阻抗Sr。

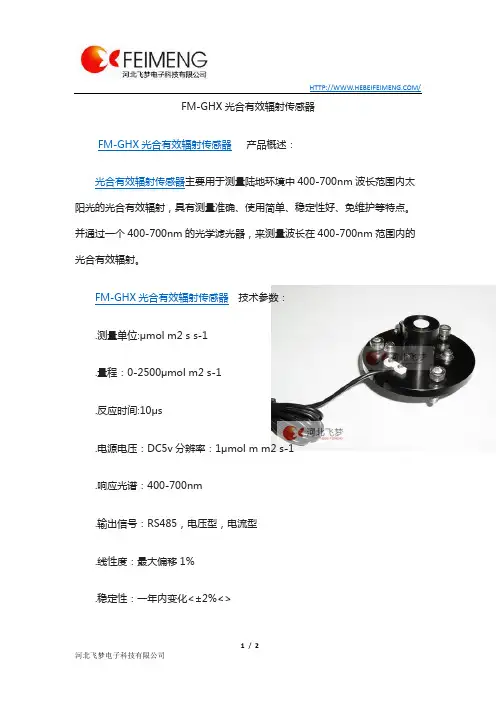

FM-GHX光合有效辐射传感器
/
FM-GHX光合有效辐射传感器
FM-GHX光合有效辐射传感器产品概述：
光合有效辐射传感器主要用于测量陆地环境中400-700nm波长范围内太阳光的光合有效辐射，具有测量准确、使用简单、稳定性好、免维护等特点。
并通过一个400-700nm的光学滤光器，来测量波长在400-700nm范围内的光合有效辐射。
FM-GHX光合有效辐射传感器技术参数：
.测量单位:μmol m2 s s-1
.量程：0-2500μmol m2 s-1
.反应时间:10μs
.电源电压：DC5v分辨率：1μmol m m2 s-1
.响应光谱：400-700nm
.输出信号：RS485，电压型，电流型
.线性度：最大偏移1%
.稳定性：一年内变化<±2%<>
/ .工作环境：-30℃-75℃
FM-GHX光合有效辐射传感器适用范围：
广泛用于农业气象和农作物生长的研究等领域。
该传感器采用响应非常灵敏硅光探测器。
LI-6400光合仪说明书
前 言1996年以来，在不同时期，公司多次组织技术支持工程师和维修工程师撰写过多个版本的LI-6400系列光合仪的使用手册。
这些使用手册为用户尽快掌握LI-6400系列光合仪的基本原理、操作过程、维护保养和常见问题等发挥了积极的作用，但均存在不同程度的内容偏多、编排不够系统等缺点。
因此，我们在多年培训工作的基础上，结合用户的使用经验和实验需求，对这些使用手册进行了重新整合和优化，进一步提高了使用手册前后的连贯性和一致性。
该使用手册的主要内容包括光合作用测量的理论基础、LI-6400系列光合仪的发展、硬件介绍、使用方法、应用实例、维护和保养等。
对于初学者，该使用手册将缩短其学习时间，达到事半功倍的效果；对于熟练掌握者，该使用手册将进一步提高其应用水平。
第一章光合作用测量的理论基础绿色植物吸收阳光的能量，同化CO2和水，制造有机物并释放氧的过程，称为光合作用。
光合作用所产生的有机物质主要是糖类，贮藏着能量。
一、光合作用的重要性1、把无机物转变成有机物绿色植物合成的有机物质，可直接或间接作为人类或全部动物界的食物（如粮、油、糖等和牧草饲料、鱼饵等），也可以作为某些工业的原料（如棉、麻、橡胶、糖等）。
换句话说，今天人类所吃的食物和某些工业原料，都是直接或间接地来自光合作用。
2、蓄积太阳能光合作用形成的有机物所贮藏的化学能，除了供植物本身和全部异养生物之用外，更重要的可供人类营养和活动的能量来源。
人类所利用的能源，如煤炭、天然气、木材等等，都是现在或过去的植物通过光合作用形成的。
因此，光合作用是今天能量的主要来源。
3、环境保护从清除空气中过多的CO2和补充消耗掉O2的角度来衡量，绿色植物被认为是一个自动的空气净化器。
光合作用的研究在理论上和实践上都具有重要的意义。
光合作用是地球上普遍存在而又特有的一个过程，是其它生物生存的基础，因此光合作用的研究有助于生物科学中其它课题的阐明。
由此可见，光合作用是农业生产中技术措施的核心，也是植物生理学中的主攻方向之一，又是自然科学中的一个重要研究项目。

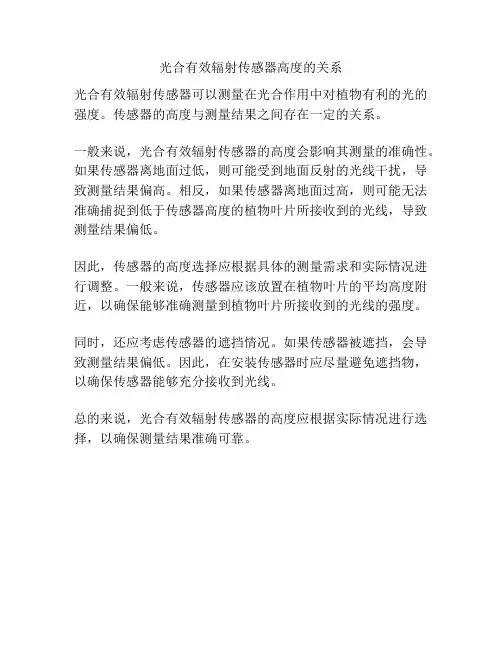

光合有效辐射传感器高度的关系
光合有效辐射传感器高度的关系
光合有效辐射传感器可以测量在光合作用中对植物有利的光的强度。
传感器的高度与测量结果之间存在一定的关系。
一般来说，光合有效辐射传感器的高度会影响其测量的准确性。
如果传感器离地面过低，则可能受到地面反射的光线干扰，导致测量结果偏高。
相反，如果传感器离地面过高，则可能无法准确捕捉到低于传感器高度的植物叶片所接收到的光线，导致测量结果偏低。
因此，传感器的高度选择应根据具体的测量需求和实际情况进行调整。
一般来说，传感器应该放置在植物叶片的平均高度附近，以确保能够准确测量到植物叶片所接收到的光线的强度。
同时，还应考虑传感器的遮挡情况。
如果传感器被遮挡，会导致测量结果偏低。
因此，在安装传感器时应尽量避免遮挡物，以确保传感器能够充分接收到光线。
总的来说，光合有效辐射传感器的高度应根据实际情况进行选择，以确保测量结果准确可靠。
光合有效辐射传感器
光合有效辐射传感器
光合有效辐射传感器是一种用于测量光合有效辐射（PAR）的仪器。
PAR是指在400-700纳米波长范围内的光线，这是植物进行光合作用的主要波长范围。
光合有效辐射传感器通常使用光敏电阻、光敏二极管或硅光电池来测量光线的强度。
这些传感器通常通过筒状或板状设计来捕获环境中的光线，并将其转化为电信号。
光合有效辐射传感器的输出通常以微分四波长单位
（μmol/m²/s）表示。
这个单位表示每秒每平方米的光合有效辐射的微分量。
光合有效辐射传感器在多个领域都有应用。
在农业中，它们可以用来确定植物生长光照的质量和数量。
在生态学中，它们可以用于研究生态系统中的光线利用和生产力。
在气象学中，它们可以用于测量太阳辐射和研究气候变化。
此外，光合有效辐射传感器还可以用于植物光合作用速率的测量和调节。
总之，光合有效辐射传感器是一种用于测量光合有效辐射的仪器，具有广泛的应用领域，包括农业、生态学和气象学等。
它们对于研究和优化光合作用的过程和效率非常重要。
多通道光合有效辐射传感器
照 明 工 程 学 报
ＺＨＡＯＭＩＮＧ Ｇ０ＮＧＣＨＥＮＧ ＸＵＥＢＡ０
Ａｐｒ． ２０１６ Ｖ０Ｌ ２７ Ｎｏ．２
多通 道 光 合 有效 辐射 传 感 器
钱 大 憨 ，刘 文 ，刘路 青 。一，王启 星 ，张放 心 ，李 明
（１．中 国科 学技 术 大学 ，安徽 合 肥 ２３００８８；２．安徽 省 光 电子重 点实 验 室 ，微 电子 与 光 电子产 业共 性技 术研 究 院 ，安徽 合 肥 ２３００８８）
Ｍ ｕｌｔｉ－ｃｈａｎｎｅｌ Ｐｈｏｔｏｓｙｎｔｈｅｔｉｃ Ａｃｔｉｖｅ Ｒａｄｉａｔｉｏｎ Ｓｅｎｓｏｒ
ＱＩＡＮ Ｄａｈａｎ ，ＬＩＵ Ｗｅｎ ，ＬＩＵ Ｌｕｑｉｎｇ ，ＷＡＮＧ Ｑｉｘｉｎｇ ，
ＺＨＡＮＧ Ｆａｎｇｘｉｎ ，ＬＩ Ｍｉｎｇ
（１．Ｕｎｉｖｅｒｓｉｔｙ ｏｆＳｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ ｏ ｆ Ｃｈｉｎａ，Ｈｅｆｅｉ ２３００８８，Ｃｈｉｎａ； ２．Ｉｎｓｔｉｔｕｔｅ ｏ ｆ Ｍｉｃｒｏｅｌｅｃｔｒｏｎｉｃｓ ａｎｄ Ｏｐｔｏｅｌｅｃｔｒｏｎｉｃｓ Ｉｎｄｕｓｔｒｉａｌ Ｇｅｎｅｒａｌ Ｐｌａｔｆｏｒｍ Ｔｅｃｈｎｏｌｏｇｙ．ｔｈｅ Ｃｏｍｍｏｎ
己 Ｉ ｌ 吉 人 们在 生产 实践 中早 已认 识 到植 物 的生 长 依 赖
于太 阳光 ，不 同光 照条件 会直 接影 响农作 物 的生 长 。 早 期人 们对 植物 光 合作 用 的认 识 受 限 于光 谱 测 量 技 术 ，认 为植 物 只有在 太 阳光 照 射 下才 能 进 行 光 合作 用 ，随着人 工 电光 源 技 术 和 光 谱 分 析 技 术 的发 展 ，
照 明工 程 学 报
托莱斯科技光合有效辐射智能传感器技术说明书
光合有效辐射智能传感器技术说明书
光合有效辐射表（光合作用传感器）是一款用于测量400～700nm波长范围内自然光的光合有效辐射产品，使用简单，可直接与数字电压表或数据采集器相连，并可全天候使用。
光合有效辐射智能传感器的功能特点：
（1）符合WMO世界气象组织规范（CIMO Guide）
（2）适用于各种恶劣环境
（3）稳定性好
（4）无源精确测量
（5）灵敏度高
（6）使用方便，免维护
光合有效辐射智能传感器的工作原理：
光合有效辐射表采用硅光探测器，通过一个400～700nm的光学滤光器，当有光照时，产生一个与入射辐射强度成正比的电压信号，并且其灵敏度与入射光的直射角度的余弦成正比。
每台光合有效辐射表都给出各自的灵敏度，并可以直接读出单位为μmol/m2·s 的测量数值。
光合有效辐射智能传感器的技术参数：
光合有效辐射表又称光量子数，主要用于测量400～700nm波长范围内的自然光的光合有效辐射，体积小巧，运用方便；
1、光谱范围：400～700nm
2、量程： 0～2000?molm-2?s-1、0～2000 W/m2
3、供电方式：DC5V
4、输出形式：0~2.5V
5、响应时间：约1s（99%）
6、温度相关：最大0.05%/℃
7、余弦校正：上至80°入射角
8、工作温度：-40°至65°
9、相对湿度：0～100%
10、灵敏度：5～50v/Min/s
11、内阻：＜2K。
li6800植物光合作用测量仪参数
li6800植物光合作用测量仪参数植物光合作用是指植物利用光能将二氧化碳和水转化为有机物和氧气的过程。
光合作用是维持地球生态系统稳定运行的重要环节，也是植物生长和发育的基础。
为了研究和监测植物光合作用的过程，科学家们设计了多种测量仪器，其中li6800植物光合作用测量仪就是一种常用的设备。
本文将介绍li6800植物光合作用测量仪的参数。
1. 光照参数：li6800测量仪可以提供可调节的光照强度，并且能够模拟不同的光照条件，如不同的光强和光质。
光照参数的调节范围广泛，可以满足不同植物光合作用测量的需求。
2. 温度参数：光合作用对温度非常敏感，li6800测量仪可以提供可调节的温度控制功能。
使用者可以根据实验需求设置不同的温度条件，以研究光合作用在不同温度下的变化。
3. CO2浓度参数：li6800测量仪可以通过控制CO2浓度来模拟不同的CO2浓度条件下的光合作用。
使用者可以调节CO2浓度，以研究光合作用对CO2浓度的响应和适应性。
4. 湿度参数：光合作用对湿度也有一定的影响，li6800测量仪可以提供可调节的湿度控制功能。
使用者可以设置不同的湿度条件，以研究光合作用在不同湿度下的变化。
5. 测量功能参数：li6800测量仪具备多种测量功能，可以测量光合速率、呼吸速率、蒸腾速率等多个参数。
使用者可以根据实验需求选择不同的测量功能，以了解植物在不同条件下的生理响应。
6. 数据记录参数：li6800测量仪可以实时记录测量数据，并且可以将数据保存到计算机或其他存储设备中。
使用者可以通过分析记录的数据，得到光合作用的相关参数和曲线，以进一步研究和理解植物的光合作用过程。
7. 操作界面参数：li6800测量仪具备友好的操作界面，使用者可以通过触摸屏或者键盘进行操作。
操作界面简洁明了，使得使用者可以方便地进行参数设置和数据记录。
8. 设备精度参数：li6800测量仪具备高精度的测量能力，可以满足科研和实验的需求。
