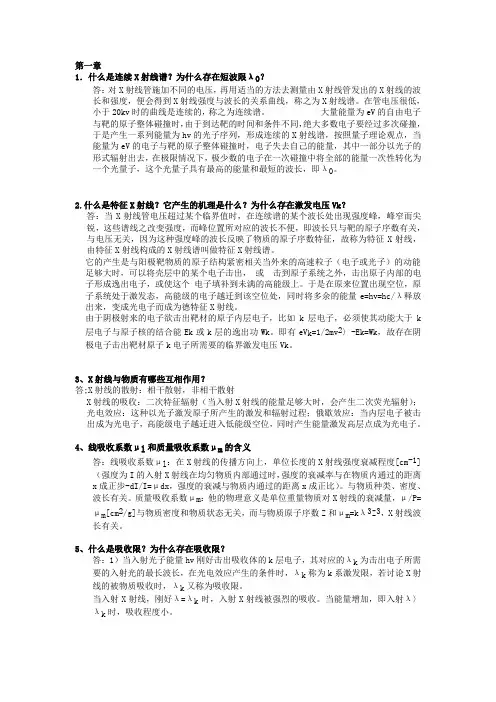

材料分析测试技术-习题
第一章1．什么是连续X射线谱？为什么存在短波限λ0？答：对X射线管施加不同的电压，再用适当的方法去测量由X射线管发出的X射线的波长和强度，便会得到X射线强度与波长的关系曲线，称之为X射线谱。
在管电压很低，小于20kv时的曲线是连续的，称之为连续谱。
大量能量为eV的自由电子与靶的原子整体碰撞时，由于到达靶的时间和条件不同，绝大多数电子要经过多次碰撞，于是产生一系列能量为hv的光子序列，形成连续的X射线谱，按照量子理论观点，当能量为eV的电子与靶的原子整体碰撞时，电子失去自己的能量，其中一部分以光子的形式辐射出去，在极限情况下，极少数的电子在一次碰撞中将全部的能量一次性转化为一个光量子，这个光量子具有最高的能量和最短的波长，即λ0。
2.什么是特征X射线？它产生的机理是什么？为什么存在激发电压Vk？答：当X射线管电压超过某个临界值时，在连续谱的某个波长处出现强度峰，峰窄而尖锐，这些谱线之改变强度，而峰位置所对应的波长不便，即波长只与靶的原子序数有关，与电压无关，因为这种强度峰的波长反映了物质的原子序数特征，故称为特征X射线，由特征X射线构成的X射线谱叫做特征X射线谱。
它的产生是与阳极靶物质的原子结构紧密相关当外来的高速粒子（电子或光子）的动能足够大时，可以将壳层中的某个电子击出，或击到原子系统之外，击出原子内部的电子形成逸出电子，或使这个电子填补到未满的高能级上。
于是在原来位置出现空位，原子系统处于激发态，高能级的电子越迁到该空位处，同时将多余的能量e=hv=hc/λ释放出来，变成光电子而成为德特征X射线。
由于阴极射来的电子欲击出靶材的原子内层电子，比如k层电子，必须使其动能大于k 层电子与原子核的结合能Ek或k层的逸出功Wk。
即有eV k=1/2mv2〉-Ek=Wk，故存在阴极电子击出靶材原子k电子所需要的临界激发电压Vk。
3、X射线与物质有哪些互相作用？答;X射线的散射：相干散射，非相干散射X射线的吸收：二次特征辐射（当入射X射线的能量足够大时，会产生二次荧光辐射）；光电效应：这种以光子激发原子所产生的激发和辐射过程；俄歇效应：当内层电子被击出成为光电子，高能级电子越迁进入低能级空位，同时产生能量激发高层点成为光电子。

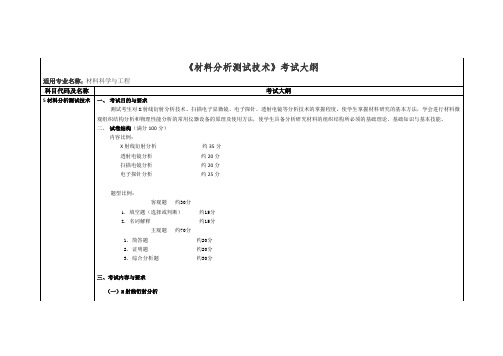

材料分析测试技术考试大纲
内容比例：
X射线衍射分析约35分
透射电镜分析约20分
扫描电镜分析约20分
电子探针分析约25分
题型比例：
客观题约30分
1．填空题（选择或判断）约15分
2．名词解释约15分
主观题约70分
1.简答题约20分
2.证明题约20分
3.综合分析题约30分
三、考试内容与要求
（一）X射线衍射分析
考试要求
1.理解扫描电子显微镜的构造和工作原理
2.了解电子束与固体样品作用时产生的信号
3.掌握扫描电子显微镜的主要性能、表面形貌衬度原理及其应用
4.应用SEM图像分析物质
（四）结构与工作原理；电子探针仪的分析方法及其应用
考试要求
1.理解电子探针分析构造
2.了解电子探针分析应用
3.掌握电子探针分析方法及微区成分分析技术
4.应用微区分析技术分析物质成分和结构
参考书目：
《材料分析方法》（第三版），周玉主编，哈尔滨工业大学出版社，2011年
考试要求
1.掌握电子透镜及其景深与焦长、电磁透镜的像差与分辨本领；
2.理解透射电镜的结构，了解透射电镜的应用样品的制备方法并能制备电镜样品；
3.掌握电子衍射原理和衍称成像原理；
4.能够分析电子衍射花样。
（三）扫描电子显微镜
考试内容
电子束与固体样品作用、扫描电子显微镜的构造和工作原理、扫描电子显微镜的主要性能、表面形貌衬度原理及其应用、原子序数衬度原理及其应用
考试内容
X射线物理基础、X射线衍射方向、X射线衍射强度、多晶体分析方法、X射线物相分析及点阵参数精确测定
考试要求
1.掌握X射线的本质、X射线谱的分类及特征谱的产生机理；
材料科学：材料分析测试技术测考试题.doc
材料科学：材料分析测试技术测考试题 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、名词解释 溅射 本题答案： 2、问答题 衍射线在空间的方位取决于什么？而衍射线的强度又取决于什么？ 本题答案： 3、单项选择题 透射电镜中电中间镜的作用是（ ）A 、电子源 B 、会聚电子束 C 、形成第一副高分辨率电子显微图像 D 、进一步放大物镜像 本题答案： 4、问答题 要观察钢中基体和析出相的组织形态，同时要分析其晶体结构和共格界面的位向关系，如何制备样品？以怎样的电镜操作方式和步骤来进行具体分析？ 本题答案： 5、单项选择题 样品台和测角仪机械连动时，计数器与试样的转速关系是（ ）A 、1﹕1 B 、2﹕1 C 、1﹕2 D 、没有确定比例姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：6、名词解释质厚衬度本题答案：7、名词解释伸缩振动本题答案：8、单项选择题菊池线可以帮助（）。
A.估计样品的厚度；B.确定180不唯一性；C.鉴别有序固溶体；D.精确测定晶体取向。
本题答案：9、问答题什么是消光距离？影响晶体消光距离的主要物性参数和外界条件是什么？本题答案：10、问答题制备复型的材料应具备什么条件？本题答案：11、名词解释Hanawalt索引本题答案：12、问答题简述X射线产生的基本条件。
本题答案：13、单项选择题波谱仪与能谱仪相比，能谱仪最大的优点是（）。
A.快速高效；B.精度高；C.没有机械传动部件；D.价格便宜。
本题答案：14、问答题如何用红外光谱跟踪二氧化硅湿凝胶变为干凝胶的过程？本题答案：15、单项选择题当电子把所有能量都转换为X射线时，该X射线波长称（）A.短波限0；B.激发限k；C.吸收限；D.特征X射线本题答案：16、单项选择题晶体属于立方晶系，一晶面截x轴于a/2、y轴于b/3、z轴于c/4，则该晶面的指标为（）A、（364）B、（234）C、（213）D、（468）本题答案：17、单项选择题透射电镜成形貌像时是将（）A、中间镜的物平面与与物镜的背焦面重合B、中间镜的物平面与与物镜的像平面重合C、关闭中间镜D、关闭物镜本题答案：18、问答题试说明菊池线测试样取向关系比斑点花样精确度为高的原因。
材料科学：材料分析测试技术考试卷及答案(最新版).doc
材料科学：材料分析测试技术考试卷及答案（最新版） 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、问答题 简述X 射线产生的基本条件。
本题答案： 2、问答题 测角仪在采集衍射图时，如果试样表面转到与入射线成300角，则计数管与入射线所成角度为多少？能产生衍射的晶面，与试样的自由表面是何种几何关系？ 本题答案： 3、单项选择题 洛伦兹因子中，第二几何因子反映的是（ ）A 、晶粒大小对衍射强度的影响 B 、参加衍射晶粒数目对衍射强度的影响 C 、衍射线位置对衍射强度的影响 D 、试样形状对衍射强度的影响 本题答案： 4、问答题 你如何用学过的光谱来分析确定乙炔是否已经聚合成了聚乙炔？ 本题答案： 5、问答题 说明多晶、单晶及厚单晶衍射花样的特征及形成原理。
姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------本题答案：6、问答题什么叫“相干散射”、“非相干散射”、“荧光辐射”、“吸收限”、“俄歇效应”？本题答案：7、问答题你如何用学过的光谱来分析确定乙炔是否已经聚合成为聚乙炔？本题答案：8、问答题球差、像散和色差是怎样造成的？如何减小这些像差？哪些是可消除的像差？本题答案：9、问答题假定需要衍射分析的区域属于未知相，但根据样品的条件可以分析其为可能的几种结构之一，试根据你的理解给出衍射图标定的一般步骤。
本题答案：10、问答题试述X射线衍射单物相定性基本原理及其分析步骤？本题答案：11、单项选择题由于电磁透镜中心区域和边缘区域对电子折射能力不同而造成的像差称为（）A、球差B、像散C、色差D、背散本题答案：12、问答题试总结德拜法衍射花样的背底来源，并提出一些防止和减少背底的措施。
材料分析测试技术
名词解释：分子振动：分子中原子（或原子团）以平衡位置为中心的相对（往复）运动。
伸缩振动：原子沿键轴方向的周期性（往复）运动；振动时键长变化而键角不变。
（双原子振动即为伸缩振动）变形振动又称变角振动或弯曲振动：基团键角发生周期性变化而键长不变的振动。
晶带：晶体中，与某一晶向[uvw]平行的所有（HKL）晶面属于同一晶带，称为[uvw]晶带。
辐射的吸收：辐射通过物质时，其中某些频率的辐射被组成物质的粒子（原子、离子或分子等）选择性地吸收，从而使辐射强度减弱的现象。
辐射被吸收程度对 或 的分布称为吸收光谱。
辐射的发射：物质吸收能量后产生电磁辐射的现象。
作为激发源的辐射光子称一次光子，而物质微粒受激后辐射跃迁发射的光子(二次光子)称为荧光或磷光。
吸收一次光子与发射二次光子之间延误时间很短(10-8~10-4s)则称为荧光；延误时间较长(10-4~10s)则称为磷光。
发射光谱:物质粒子发射辐射的强度对 或 的分布称为发射光谱。
光致发光者，则称为荧光或磷光光谱辐射的散射：电磁辐射与物质发生相互作用，部分偏离原入射方向而分散传播的现象散射基元:物质中与入射的辐射相互作用而致其散射的基本单元瑞利散射（弹性散射）：入射线光子与分子发生弹性碰撞作用，仅光子运动方向改变而没有能量变化的散射。
拉曼散射（非弹性散射）：入射线(单色光)光子与分子发生非弹性碰撞作用，在光子运动方向改变的同时有能量增加或损失的散射。
拉曼散射线与入射线波长稍有不同，波长短于入射线者称为反斯托克斯线，反之则称为斯托克斯线光电离：入射光子能量(h )足够大时，使原子或分子产生电离的现象。
光电效应:物质在光照射下释放电子(称光电子)的现象又称(外)光电效应。
光电子能谱:光电子产额随入射光子能量的变化关系称为物质的光电子能谱分子光谱：由分子能级跃迁而产生的光谱。
紫外可见光谱（电子光谱）：物质在紫外、可见辐射作用下分子外层电子在电子能级间跃迁而产生的吸收光谱。
材料分析测试技术-试卷及答案
制卷人签名：制卷日期：审核人签名：： 审核日期： ……………………………………………………………………………………………………………………………………………………………………………………………………………………………………装……………………订……………………线…………………………………………………………………得二、名词解释(每题4，共20分) 分1.晶带轴[uvw]和零层倒易截面(uvw)*2.电磁透镜的景深与焦长3.明场像、暗场像和中心暗场像4.物质对X射线的线吸收系数和质量吸收系数5.荧光产额和俄歇产额得三、简答题(每题6分，共30分)分1.高能电子束与固体样品相互作用时将产生那些信号？简述其产生原理，并说明这些信号在材料的性能表征方面有何应用？2.电磁透镜的像差有哪几种，并简述其产生原因及克服方法。
3.分别说明透射电镜中成像操作与衍射操作时各级透镜(像平面与物平面)之间的相对位置关系，并画出光路图。
4.简述用X射线衍射仪对多相物质进行物相定性分析的基本程序。
2. 证明TEM 中的电子衍射基本公式)(hkl g L R L Rd G G λλ==。
3. 证明衍射分析中的厄瓦尔德球图解与布拉格方程等价。
制卷人签名：制卷日期：审核人签名：： 审核日期： ……………………………………………………………………………………………………………………………………………………………………………………………………………………………………装……………………订……………………线…………………………………………………………………参考答案：背散射电子：背散射电子是指被固体样品中的原子核反弹回来的一部分入射电子。
其中包括弹性背散射电子和非弹性背散射电子。
背散射电子的产生范围深，由于背散射电子的产额随原子序数的增加而增加，所以，利用背散射电子作为成像信号不仅能分析形貌特征，也可用来显示原子序数衬度，定性地进行成分分析。
(1分) 二次电子：二次电子是指被入射电子轰击出来的核外电子。
材料分析测试技术期末复习(重点)
材料分析测试技术期末复习1.X射线的本质：X射线属电磁波或电磁辐射，同时具有波动性和粒子性特征，波长较为可见光短，约与晶体的晶格常数为同一数量级，在10（-8次方）cm左右。
其波动性表现为以一定的频率和波长在空间传播；粒子性表现为由大量的不连续的粒子流构成。
X射线的产生条件：产生自由电子；使电子做定向高速运动；在电子运动的路径上设置使其突然减速的障碍物。
2.P7(计算题例题）计算当管电压为50 kv时，电子在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光子的最大动能。
解：已知条件：U=50kv电子静止质量：m=9.1×10-31kg光速：c=2.998×108m/s电子电量：e=1.602×10-19C普朗克常数：h=6.626×10-34J.s电子从阴极飞出到达靶的过程中所获得的总动能为E=eU=1.602×10-19C×50kv=8.01×10-18kJ由于E=1/2m0v 02所以电子与靶碰撞时的速度为v0=(2E/m)1/2=4.2×106m/s所发射连续谱的短波限λ的大小仅取决于加速电压λ（Å）＝12400/U(伏) ＝0.248Å辐射出来的光子的最大动能为E0＝hʋ＝hc/λ＝1.99×10-15J3.靶材选择公式：为避免入射X射线在试样上产生荧光X射线，且被试样吸收最小，若试样的K系吸收限为λ k，则应选择靶的λKα略大于λ k 一般由如下经验公式：Z靶≤ Z试样＋14.底片安装方法：正装法、反装法、偏装法。
（记住书本上的图，P15）正装法：X射线从底片接口处入射，照射式样后从中心孔穿出，这样，低角的弧线接近中心孔，高角线则靠近端部。
由于高角线有较高的分辨率，有时能讲Kα双线分开。
正装法的几何关系和计算均较简单，常用于物相分析等工作。
反装法：X射线从底片中心孔摄入，从底片接口处穿出。
高角线条集中于孔眼附近，衍射线中除θ角极高的部分被光阑遮挡外，其余几乎全能记录下来。
材料分析测试技术---教学大纲
《材料分析测试技术》课程教学大纲课程代码：050232004课程英文名称： Materials Analysis Methods课程总学时：24 讲课：20 实验4适用专业：材料成型及控制工程大纲编写（修订）时间：2017.07一、大纲使用说明（一）课程的地位及教学目标材料分析测试技术是高等学校材料加工类专业开设的一门培养学生掌握材料现代分析测试方法的专业基础课，主要讲授X射线衍射、电子显微分析的基本知识、基本理论和基本方法，在材料加工类专业培养计划中，它起到由基础理论课向专业课过渡的承上启下的作用。
本课程在教学内容方面除基本知识、基本理论和基本方法的教学外，着重培养学生运用所学知识解决工程实际问题的能力，培养学生的创新意识。
通过本课程的学习，学生将达到以下要求：1. 掌握X射线衍射分析、透射电子显微分析、扫描电子显微分析的基本理论；2. 掌握材料组成、晶体结构、显微结构等的分析测试方法与技术；3. 具备根据材料的性质等信息确定分析手段的初步能力；4. 具备对检测结果进行标定和分析解释的初步能力。
（二）知识、能力及技能方面的基本要求1.基本知识：掌握晶体几何学、X射线衍射以及电子显微分析方面的一般知识，了解X射线衍射仪、透射电子显微镜、扫描电子显微镜的工作原理以及适用范围。
2.基本理论和方法：掌握晶体几何学理论知识（晶体点阵、晶面、晶向、晶面夹角、晶带）；掌握特征X射线的产生机理以及X射线与物质的相互作用；掌握X射线衍射理论基础—布拉格定律；掌握多晶衍射图像的形成机理；了解影响X射线衍射强度各个因子，了解结构因子计算以及系统消光规律；了解点阵常数的精确测定方法；了解宏观应力的测定原理及方法；掌握物相定性、定量分析原理及方法；了解利用倒易点阵与厄瓦尔德图解法分析衍射现象；了解电子衍射的基本理论以及单晶体电子衍射花样的标定方法；掌握表面形貌衬度和原子序数衬度的原理及应用；掌握能谱、波谱分析原理及方法。
(完整版)材料分析测试技术部分课后答案
材料分析测试技术部分课后答案太原理工大学材料物理0901 除夕月1-1 计算0.071nm(MoKα)和0.154nm(CuKα)的X-射线的振动频率和能量。
ν=c/λ=3*108/(0.071*10-9)=4.23*1018S-1E=hν=6.63*10-34*4.23*1018=2.8*10-15 Jν=c/λ=3*108/(0. 154*10-9)=1.95*1018S-1E=hν=6.63*10-34*2.8*1018=1.29*10-15 J1-2 计算当管电压为50kV时，电子在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光子的最大动能.E=eV=1.602*10-19*50*103=8.01*10-15 Jλ=1.24/50=0.0248 nm E=8.01*10-15 J(全部转化为光子的能量)V=(2eV/m)1/2=(2*8.01*10-15/9.1*10-31)1/2=1.32*108m/s1-3分析下列荧光辐射产生的可能性，为什么？（1）用CuKαX射线激发CuKα荧光辐射；（2）用CuKβX射线激发CuKα荧光辐射；（3）用CuKαX射线激发CuLα荧光辐射。
答：根据经典原子模型，原子内的电子分布在一系列量子化的壳层上，在稳定状态下，每个壳层有一定数量的电子，他们有一定的能量。
最内层能量最低，向外能量依次增加。
根据能量关系，M、K层之间的能量差大于L、K成之间的能量差，K、L层之间的能量差大于M、L层能量差。
由于释放的特征谱线的能量等于壳层间的能量差，所以Kß的能量大于Ka 的能量，Ka能量大于La的能量。
因此在不考虑能量损失的情况下：CuKa能激发CuKa荧光辐射；（能量相同）CuKß能激发CuKa荧光辐射；（Kß>Ka）CuKa能激发CuLa荧光辐射；（Ka>la）1-4 以铅为吸收体，利用MoKα、RhKα、AgKαX射线画图，用图解法证明式（1-16）的正确性。
现代材料分析测试技术材料分析测试技术ppt文档全文预览
现代材料分析测试技术材料分析测试技术ppt文档全文预览本部分的主要目的：介绍透射电镜分析、扫描电镜分析、表面成分分析及相关技术的基本原理，了解透射电镜样品制备和分析的基本操作和步骤，掌握扫描电镜在材料研究中的应用技术。
在介绍基本原理的基础上，侧重分析技术的应用！讲课18学时，实验：4学时，考试2学时。
主要要求：1)掌握透射电镜分析、扫描电镜分析和表面分析技术及其在材料研究领域的应用；2）了解电子与物质的交互作用以及电磁透镜分辨率的影响因素；3）了解透射电镜的基本结构和原理，掌握电子衍射分析及衍射普标定、薄膜样品的制备及其透射电子显微分析；4）了解扫描电镜的基本结构及其工作原理，掌握原子序数衬度、表面形貌衬度及其在材料领域的应用；了解波谱仪、能谱仪的结构及工作原理，初步掌握电子探针分析技术；5）对表面成分分析技术有初步了解；6）了解电子显微技术的新进展及实验方法的选择；参考书：1）常铁军，祁欣主编。
《材料近代分析测试方法》哈尔滨工业大学出版社；2）周玉，武高辉编著。
《材料分析测试技术——材料某射线与电子显微分析》哈尔滨工业大学出版社。
1998版3）黄孝瑛编著。
《透射电子显微学》上海科学技术出版社。
1987版4）进藤大辅，及川哲夫合著.《材料评价的分析电子显微方法》冶金工业出版社。
2001年版5）叶恒强编著。
《材料界面结构与特性》科学出版社，1999版1.1引言眼睛是人类认识客观世界的第一架“光学仪器”。
但它的能力是有限的，如果两个细小物体间的距离小于0.1mm时，眼睛就无法把它们分开。
光学显微镜的发明为人类认识微观世界提供了重要的工具。
随着科学技术的发展，光学显微镜因其有限的分辨本领而难以满足许多微观分析的需求。
上世纪30年代后，电子显微镜的发明将分辨本领提高到纳米量级，同时也将显微镜的功能由单一的形貌观察扩展到集形貌观察、晶体结构、成分分析等于一体。
人类认识微观世界的能力从此有了长足的发展。
光学显微镜的分辨率由于光波的波动性，使得由透镜各部分折射到像平面上的像点及其周围区域的光波发生相互干涉作用，产生衍射效应。
