0608第八章 屋面及防水
屋面及防水工程
模板工程
2）现浇钢筋混凝土柱、梁、板、墙的支模高度（即 室外地坪至板底或板面至板底之间的高度）以3.6m以 内为准，超过3.6m以上部分，另按超过部分计算增加 支撑工程量。 3）现浇钢筋混凝土墙、板上单孔面积在0.3m²以内的 孔洞，不予扣除，洞侧壁模板亦不增加；单孔面积在 0.3m²以外时，应予扣除，洞侧壁模板面积并入墙、 板模板工程量之内计算。
板的材料为侧编竹架板；实际采用竹木脚手架时， 不作调整。
脚手架工程
３.综合脚手架，包括了外墙结构以内和伸出外墙宽度 600mm以内等构件的脚手架。工作内容包括： 外脚手架安全网以内砌筑、构件支模、混凝土浇筑、构 件安装、上下交通人斜道、垂直运输卷扬机架、上料平 台、施工安全防护等脚手架搭设。 不包括：屋顶构架、不计算建筑面积骑楼的脚手架，发 生时另行计算。
模板工程
应用实例 例1 某工程设有钢筋混凝土柱20根，柱下独立基础形式如下 图所示，试计算该工程独立基础模板工程量。
450 400 375
2000
400 400
775
700 400 400 300 1800
1800
100
100
模板工程
例2 某工程有20根现浇钢筋混凝土矩形单梁L1，其 截面和配筋如下图所示，试计算该工程现浇单梁模 板的工程量。
屋面斜面积＝ L × C × 2 = L × k × A × 2 = k × 水平投影面积
二、工程量计算
2．卷材屋面
卷材屋面按图示尺寸以面积计算。斜屋面按斜 面积计算；平屋南按水平投影面积计算。不扣除： 房上烟囱、风帽底座、风道、屋面小气窗和斜沟 所占的面积。
应并入：屋面的女儿墙、伸缩缝和天窗等处的弯 起部分，按图示尺寸并入屋面工程量计算。如图 纸无规定时，伸缩缝、女儿墙的弯起部分可按 250mm计算，天窗弯起部分可按500mm计算。
屋面及防水工程
屋面及防水工程一、屋面工程一）施工准备1. 技术准备1.1 结构验收合格。
1.2 穿过结构的管根部位，用细石混凝土填塞密实，使管子固定。
1.3 基层的杂物、浮浆清理干净。
2. 材料和机具准备2.1 水泥，425#普通硅酸盐水泥。
2.2 砂、中砂含泥量不大于3%，不含有机杂物。
2.3高聚物改性沥青防水卷材厚度≥3mm、合成高分子防水卷材1.2 厚：必须具备出厂合格证，进场复试合格后方可使用。
3. 主要机具搅拌机、手推车、铁抹子、刮杠、喷灯、铁抹子、钢卷尺、滚刷。
二）操作要点1. 找坡层施工水泥粉煤灰页岩陶粒找坡层在施工前要过筛，粒径控制在5～40mm，用搅拌机搅拌，配合比为水泥：粉煤灰：陶粒比例为1：0.2：3.5。
按设计坡度2%及流水方向，找出屋面坡度走向，最低处30mm 厚。
施工时排气道不能堵塞，嵌填密封材料或空铺卷材条，纵横位置宽度不能变。
2. 找平层施工2.1 为了避免或减少找平层开裂，找平层留设分格缝，缝宽为20mm，并嵌填密封材料或空铺卷材条。
分格缝与排汽道相重合，与保温层连通。
2.2 找平层坡度应符合设计要求，一般天沟、檐构纵向坡度不应小于1％；水落口周围直径500mm 范围内坡度不应小于5％。
2.3 水泥砂浆找平层施工注意事项2.3.1 铺砂浆前，基层表面应清扫干净。
2.3.2 留在屋架或承重墙上的分格缝，应与板缝对齐，缝高同找平层厚度，缝宽20mm 左右，用小木条或金属条嵌缝。
板端方向的分格缝也应与板端对齐。
2.3.3 砂浆铺设应按由远到近、由高到低的程序进行，最好在每分格内一次连续铺成，严格掌握坡度，可用2m 左右长的方尺找平。
2.3.4 待砂浆稍收水后，用抹子压实抹平；终凝前，轻轻取出嵌缝条，完工后表面严禁踩踏。
2.3.5 铺设找平层12h 后，洒水养护或喷冷底子油养护。
2.3.6 找平层硬化后，用密封材料嵌填分格缝。
3.保温层施工施工要求：保温材料的强度,密度,导热系数和含水率以及配合比,须符合设计要求和现行施工规范。

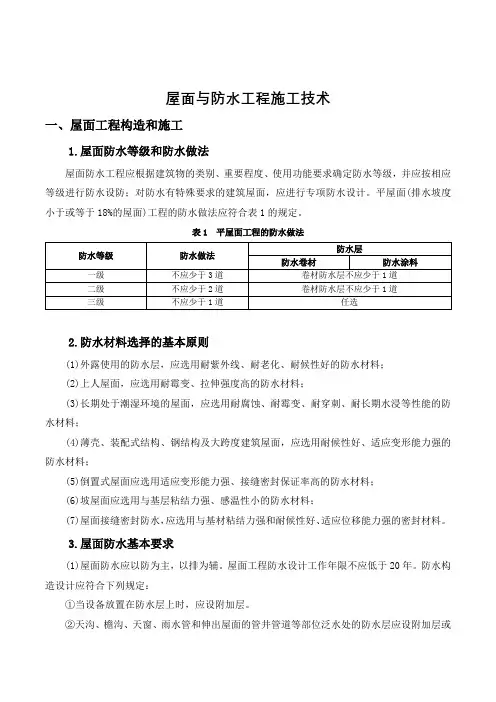

屋面与防水工程施工技术
屋面与防水工程施工技术一、屋面工程构造和施工1.屋面防水等级和防水做法屋面防水工程应根据建筑物的类别、重要程度、使用功能要求确定防水等级，并应按相应等级进行防水设防；对防水有特殊要求的建筑屋面，应进行专项防水设计。
平屋面(排水坡度小于或等于18%的屋面)工程的防水做法应符合表1的规定。
表1 平屋面工程的防水做法2.防水材料选择的基本原则(1)外露使用的防水层，应选用耐紫外线、耐老化、耐候性好的防水材料；(2)上人屋面，应选用耐霉变、拉伸强度高的防水材料；(3)长期处于潮湿环境的屋面，应选用耐腐蚀、耐霉变、耐穿刺、耐长期水浸等性能的防水材料；(4)薄壳、装配式结构、钢结构及大跨度建筑屋面，应选用耐候性好、适应变形能力强的防水材料；(5)倒置式屋面应选用适应变形能力强、接缝密封保证率高的防水材料；(6)坡屋面应选用与基层粘结力强、感温性小的防水材料；(7)屋面接缝密封防水，应选用与基材粘结力强和耐候性好、适应位移能力强的密封材料。
3.屋面防水基本要求(1)屋面防水应以防为主，以排为辅。
屋面工程防水设计工作年限不应低于20年。
防水构造设计应符合下列规定：①当设备放置在防水层上时，应设附加层。
②天沟、檐沟、天窗、雨水管和伸出屋面的管井管道等部位泛水处的防水层应设附加层或进行多重防水处理。
③屋面雨水天沟、檐沟不应跨越变形缝，屋面变形缝泛水处的防水层应设附加层防水层，应铺贴或涂刷至变形缝挡墙顶面。
高低跨变形缝在立墙泛水处，应采用有足够变形能力的材料和构造做密封处理。
(2)卷材、涂膜屋面的基本构造层次宜符合表2的要求，可根据建筑物的性质、使用功能、气候条件等因素进行组合。
表2 卷材、涂膜屋面的基本构造层次(3)混凝土结构层宜采用结构找坡，坡度不应小于3%；当采用材料找坡时，宜采用质量轻、吸水率低和有一定强度的材料，坡度宜为2%。
檐沟、天沟纵向找坡不应小于1%。
找坡应按屋面排水方向和设计坡度要求进行，找坡层最薄处厚度不宜小于20mm。
第八章910节屋面防水工程及防腐保温隔热工程
30°58′ 30°
28°49′ 26°34′ 24°14′ 21°48′ 19°17′ 16°42′ 14°02′ 11°19′
1.1662 1.1547 1.1413 1.1180 1.0966 1.0770 1.0594 1.0440 1.0308 1.0198
＝16.50＋44.22＝60.72m
2、工程费计算：
序 子目 号
项目名称
单位
工程量 单 合 价价
1 A7-6 西班牙瓦屋面（四坡以内） 10m2
51.481
2 A7-7 正斜脊 3 小计工程费
10m
6.072
14
建筑工程预算工程量计算规则
8.9.3 卷材屋面
1、概念：卷材屋面系指在平屋面结构层上用卷材（油毡、 玻璃布）和沥青、油膏等粘结材料铺贴而成的屋面。
卷材与基层采用全部粘贴的方法
卷材与基层仅在四周一定宽度内 粘结，其余部分不粘结
卷材与基层采用宽度≥150mm的条状粘 结法，每幅卷材与基层粘结面≥2条
卷材与基层采用点状粘结法，每m2粘结 ≥5点，每个点面积为100×100mm
8.9.2 瓦屋面、金属压型板屋面工程量计算
计算规则——瓦屋面、金属压型板（包括挑檐部分）均 按屋面水平投影面积乘以屋面坡度系数以平方米计算。
防水涂模屋面
涂料 胎体
沥青基涂料|高 聚物改性沥青 涂料|合成高分 子防水涂料
卷材屋面 刚性屋面
承重层|隔气 层|保温层| 找平层|防水 层|保护层
化纤无纺布|玻 璃纤维网格布
2
建筑工程预算工程量计算规则
5.8 屋面及防水工程
8.9.1 屋面及防水工程的内容
卷 材
满铺
屋面及防水工程工程方案
屋面及防水工程工程方案一、项目概述本项目位于某市某区，是一处商业综合楼宇的屋面及防水工程项目。
该楼宇为多功能商务综合楼，共有地上6层，地下2层，总建筑面积约为1.5万平方米。
屋面及防水工程是该建筑的关键工程之一，直接关系到建筑的安全和使用寿命。
因此，本项目的目标是对屋面进行全面的防水处理，确保建筑的长期使用安全。
二、工程设计与选材1. 屋面设计在屋面设计方面，首先需要考虑屋面的坡度和排水设计。
根据建筑的实际情况，确定屋面的坡度应在3%-5%之间，以便有效排水。
同时，根据建筑的功能和使用要求，设计合理的屋面构造，确保承重能力和防水性能。
2. 防水材料选用在防水材料的选择上，本项目将采用SBS改性沥青卷材作为主要防水材料。
SBS改性沥青卷材具有优异的弹性和抗老化性能，能够适应屋面的扩张和收缩，具有良好的防水效果。
此外，还将选用聚氨酯防水涂料作为屋面的防水层，以提高整体的防水性能。
3. 绿化设计考虑到商业综合楼的功能和建筑环境，本项目还将在屋面设计中考虑绿化的因素。
通过在屋面设置花园和绿植，不仅可以美化建筑环境，还可以起到保护屋面和减少热岛效应的作用。
三、施工工艺与工序1. 屋面处理工序（1）清理屋面首先，需要清理屋面，清除杂物和积水，确保屋面干净整洁。
（2）基层处理对屋面的基层进行处理，包括批灰、找平、除尘等工作，确保屋面基层平整牢固。
（3）防水处理在基层处理完毕后，将进行防水层的施工。
首先涂刷聚氨酯防水涂料，然后铺设SBS改性沥青卷材，确保防水效果。
2. 绿化工序（1）设置排水系统在屋面绿化设计中，需要设置合理的排水系统。
通过设置排水管道和排水槽，确保屋面能够有效排水，避免积水现象。
（2）铺设防护层在进行屋面绿化施工之前，需要在防水层上铺设防护层，以防止绿化作物的根系损坏防水层。
（3）栽植绿植最后，根据设计方案在屋面上进行绿植栽种工作，组织绿植的栽植和养护工作，确保绿化效果。
四、质量控制与验收标准在工程施工过程中，需要严格按照设计方案和施工工艺进行操作，确保工程的质量。
第8章简资料
8.2.1 卷材防水层
8.2.1.1 外防外贴法 8.2.1.2 外防内贴法 8.2.1.3 变形缝部位处理 8.2.1.4 管道穿墙部位处理
41
8.2.1.1 外防外贴法 即待围护结构墙施工完成后，将立面卷材
防水层直接铺贴在围护结构的外表面，最后采 取保护措施的方法。
42
混凝土垫层
砌筑保护墙
响较大。 保护墙高，施工时稳定性差。
48
8.2.1.3 变形缝部位处理
1、埋入式橡胶止水带变形缝构造
橡胶止水带
沥青麻丝
49
2、可卸式橡胶止水带变形缝构造
特点：检修、更换方便， 精度要求高、施工困难。
角钢 止水带
构筑物
沥青麻丝
50
8.2.1.4 管道穿墙部位处理
1、刚性连接 在钢管上直接焊接钢板止水板，
5
8.1.1 卷材防水屋面
保护层 卷材防水层 冷底子油结合层 找平层 钢筋砼屋面承重层
保护层
卷材防水层 冷底子油结合层 找平层 保温层
隔汽层 钢筋砼屋面承重层
不保温卷材防水屋面构造
保温卷材防水屋面构造
6
8.1.1.1 防水材料 1、石油沥青
石油沥青质量指标
软化点（℃） 针入度（0.1mm ） 延伸度（cm ）
20~30
松散材料保温层 30~35
整体混凝土板
15~20
装配式混凝土板，整 体或板状材料保温层
20~25
18
找平层技术要求：
mm
1. 设分割缝 ：
缝宽20mm，单边点贴 覆盖300mm 宽油毡,
分割缝间距< 6m
2. 表面平整，转角圆滑： 阳角为斜边长100mm的钝角
建筑施工技术第8章 防水及屋面保温工程
出版社 理工分社
建筑施工技术第8章 防水及屋面保温 工程
建筑施工技术
2 （1 （2 （3 （4
出版社 理工分社
2
建筑施工技术
出版社 理工分社
图8.1 卷材防水屋面构造层次示意图 3
建筑施工技术
出版社 理工分社
图8.2 排气屋面卷材铺法 4
建筑施工技术
出版社 理工分社
8.1.2 涂膜防水屋面 涂膜防水屋面是在屋面基层上涂刷防水涂料， 经固化后形成一层有一定厚度和弹性的整体涂膜， 从而达到防水目的的一种防水屋面形式。这种屋面 具有施工操作简便、无污染、冷操作、无接缝、能 适应复杂基层、防水性能好、温度适应性强、容易 修补等特点。适用于防水等级为Ⅲ级、Ⅳ级的屋面 防水，也可作为Ⅰ级、Ⅱ级屋面多道防水设防中的
出版社 理工分社
图8.4 刚性防水屋面构造 11
建筑施工技术
出版社 理工分社
图8.5 分格缝 12
建筑施工技术
8.2
8.2.1 1 （1 （2 （3
出版社 理工分社
13
建筑施工技术
出版社 理工分社
14
建筑施工技术
2 （1 （2 （3 （4 （5 （6 3
出版社 理工分社
15
建筑施工技术
出版社 理工分社
32
建筑施工技术
出版社 理工分社
1
卫生间的防水基层必须用1∶3的水泥砂浆找 平，要求抹平压光无空鼓，表面要坚实，不应有 起砂、掉灰现象。在抹找平层时，在管道根部的 周围应使其略高于地面，在地漏的周围应做成略 低于地面的洼坑。找平层的坡度以1%~2%为宜 ，坡向地漏。凡遇到阴、阳角处，要抹成半径不 小于10 mm的小圆弧。
29
8 屋面及防水工程、保温隔热工程.—工程估价谭大璐课件PPT
屋面卷材防水（010902001） 屋面涂膜防水（010902002） 屋面刚性层（010902003） 屋面排水管（010902004） 屋面排（透）气管（010902005） 屋面泄水管（010902006） 屋面天沟、檐沟（010902007） 屋面变形缝（010902008）
屋面防水及其他
保温、隔热
一、保温隔热屋面
按设计图示尺寸以面积计算，单位:m2。扣除面积>0.3m2孔洞及占 位面积。
二、保温隔热天棚
按设计图示尺寸以面积计算，单位：m2。扣除面积>0.3m2柱、垛、 孔洞所占面积，与天棚相连的梁按展开面积，计算并入天棚工程量内。
三、保温隔热墙面
按设计图示尺寸以面积计算，单位：m2。扣除门窗洞口以及面积 >0.3m2孔洞所占面积；门窗洞口侧壁以及与墙相连的柱，并入保温墙 体工程量。
注：楼（地）面防水反边高度≤300mm算作地面防水，反边 高度>300mm按墙面防水计算。
二、楼（地）面变形缝。
按设计图示尺寸以长度计算，单位：m。
保温、隔热与防腐工程
建设管理系
主要内容
1
保温、隔热
2
防师腐资面队层伍
3
其师他资防队腐伍
保温、隔热 表K.1 保温、隔热（011001）
保温隔热屋面（011001001） 保温隔热天棚（011001002） 保温隔热墙面（011001003） 保温柱、梁（011001004） 保温隔热楼地面（011002005） 保温隔热其他（011002006）
3.隅延尺系数(D) 指四坡排水屋面中斜脊长度与坡面水平投影长度的比值。 隅延尺系数(D)=四坡屋面斜脊长度(B)／坡面长度水平投影(L)
D
《屋面及防水工程施工》教学课件(共4单元)03卷材、涂膜屋面施工
5. 质量保证措施 （1）原材检查。 如SBS 原材，是否为指定品牌，是否有出 厂合格证及检测报告，厚度及表观质ห้องสมุดไป่ตู้是否能 满足要求，材料复检报告是否为合格产品，材 料的生产日期为何时。 如冷底子油：分为快挥发性冷底子油和慢 挥发性冷底子油，主要检查配合比及涂抹后的 效果。 （2）找平层施工。 一般采用水泥砂浆、细石砼或沥青砂浆做 屋面的整体找平层。
（3）基层处理。 沥青卷材防水层的施工应在屋面其他工程完工后进行。铺设屋面隔汽层和防水层前，基层必 须干净、干燥。如图2-28、图2-29 所示。
将一块1m2 卷材平坦地干铺在找平层上，静置3 ～ 4h 后掀开检查，找平层覆盖部位无水印 即可铺设。
基层处理剂（冷底子油）具有较强的渗透性和憎水性，能增强沥青胶结材料与找平层的粘结 力。基层处理剂的涂刷一般在找平层干燥后进行，涂刷应薄而均匀，不得有空白、麻点或气泡。 如图2-30 所示。
2.高聚物改性沥青卷材 高聚物改性沥青卷材是以合成高分子聚合物改性沥青为涂盖层，聚酯无纺布（PY）或玻 纤毡（G）为胎体，聚乙烯膜、铝薄膜、砂粒、彩砂、页岩片等材料为覆面材料制成可卷曲的 片状防水材料，如图2-2 所示。 高聚物改性沥青卷材具有纵横向拉力大、延伸率好、韧性强、耐低温、耐老化、耐紫外 线、耐温差变化、自愈力黏合等优良性能。 其常用品牌有“ SBS”“APP”，宽度均为 1m，厚度 2 ～ 5mm，长度为 20 ～ 25m。
学习任务1 卷材、涂膜屋面 施工
任务书
项目经理在组织施工图纸会审的基础上，组织现场技术负责人和屋面施工专业技术人 员编制施工方案，经过监理单位和建设单位审查确认后，组织施工。本教材以“怀柔区某 中学办公楼”施工图纸为主体进行编写。
任务目标
屋面及地下防水工程
≥0.3
≥0.2 ≥3 0
≥0.3
（3） 合成高分子防水卷材
▪ 外观：折痕每卷不超过2处，总长度不超过20mm；杂
质不允许有大于0.5mm的颗粒，每1m2不超过9mm2；胶 块每卷不超过6处，每处面积不大于4mm2；凹痕每卷不 超过6处，深度不超过本身厚度的30%，树脂类卷材深 度不超过15%；每卷的接头，橡胶类卷材每20m不超过 1 处 ， 较 短 的 一 段 不 应 小 于 3 0 0 0 mm， 接 头 处 应 加 长 150mm，树脂类20m长度内不允许有接头。
▪ 整体现浇保温层的施工要求：
❖ 沥青膨胀蛭石、沥青膨胀珍珠岩宜用机械搅拌，并应色泽一致 无沥青团；
❖ 压实程度根据试验确定，其厚度应符合设计要求，表面应平整； ❖ 硬质聚氨酯泡沫塑料应按配合比准确计量，发泡厚度均匀一致。
7.1.5 防水层的施工
▪ 强制性条文：“卷材防水层不得有渗漏或积水现
象。”
必须符合设计要求。”
▪ 找平层的作用：保证卷材铺贴平整、牢固；找平层必须清
洁、干燥、平整坚实、无松动、起砂等现象。
▪ 常用的找平层分为：水泥砂浆、细石混凝土、沥青砂浆找
平层。
（1）水泥砂浆找平层和细石混凝土找平层
▪ 厚度要求：与基层结构形式有关。
❖ 水泥砂浆找平层：基层是整体混凝土时，找平层的厚度 为15～20mm；基层是整体或板状材料保温层时，找平层 的厚度为20～25mm；基层是装配式混凝土板，松散材料 作保温层时，找平层的厚度为20～30mm。
7.1.2 材料要求
7.1.2.1 沥青
沥青具有不透水、不导电、耐酸、耐碱、耐腐 蚀等特点，是屋面防水的理想材料。
沥青有石油沥青和焦油沥青两类，性能不同的 沥青不得混合使用。石油沥青与焦油沥青的区别见 表7.1所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土脊瓦(不分平脊瓦,斜脊瓦),斜沟戗角线均按图 示尺寸分别以延长米计算. 彩钢夹芯屋面板按图示尺寸的水平投影面积以平方米 计算.檐口外板高度为1米以上时,超过部分面积并人 彩钢夹芯屋面板计算. 彩钢夹芯板雨蓬按突出墙面水平投影面积以平方米计 算.
屋面防水
分平屋面及斜屋面两种 – 平屋面防水按水平投影面积以平方米计算 – 斜屋面防水按图示尺寸的水平投影面积乘以坡屋面 延尺系数(附表)以平方米计算. – 不扣除房上烟囱,风帽底座,风道,斜沟等所占面 积, – 弯起部分(包括平屋面女儿墙和天窗等处弯起部分) 和天窗出檐部分重叠的面积应按图示尺寸计算.如 图纸无规定时,伸缩缝女儿墙可按250毫米,天窗 部分可按500毫米,并人相应屋面工程量计算.
涂膜屋面的油膏嵌缝,发泡851焦油聚氨脂灌 缝,玻璃布盖缝,屋面分格缝分别以延长米计 算.
平,立面防水
建筑物地面防水,防潮层,按主墙间净面积计算
– 应扣除突出地面的构筑物,设备基础等所占的面积,不扣除 柱,垛,间壁墙,附墙烟囱及0.3平方米以内孔洞所占的面 积. – 与墙面连接处高度在500毫米以内的立面面积应并人平面防水 计算. – 立面高度500毫米以外,其立面部分均按立市建筑与装饰工程预算定额 2000年
瓦屋面
混凝土瓦,小波玻璃钢瓦,红泥PVC彩色波形板均
– 按图示尺寸的水平投影面积乘以坡屋面延尺系数(附表)以平方 米计算. – 不扣除房上烟囱,风帽底座,风道,屋面小气窗和斜沟等所 占面积,屋面小气窗出檐与屋面重叠部分亦不增加. – 天窗出檐部分重叠的面积,并人相应屋面工程量计算.
防水砂浆防潮层,按图示尺寸以平方米计算. 墙身防潮层按图示尺寸以平方米计算,应扣除0.3平 方米以上孔洞所占面积. 构筑物及建筑物地下室防水层,按实铺面积计算,应 扣除0.3平方米以上的孔洞面积.平面与立面交接处 的防水层,其上卷高度为500毫米以上时,按立面防水 计算.
变形缝
各类变形缝,止水带,止水片按不同用 料分别以延长米计算. 外墙变形缝如内外双面填缝者,工程量 分别计算.
屋面排水
1.水落管均应区别不同直径,按明沟 面至檐沟底的垂直高度以延长米计算. 2.雨水口,水斗,出水弯管等,均以 个计算. 3.檐沟按图示尺寸以延长米计算. 附 表 屋面坡度系数表(略)见教材.
�
