氟塑料磁力泵原理及品牌介绍

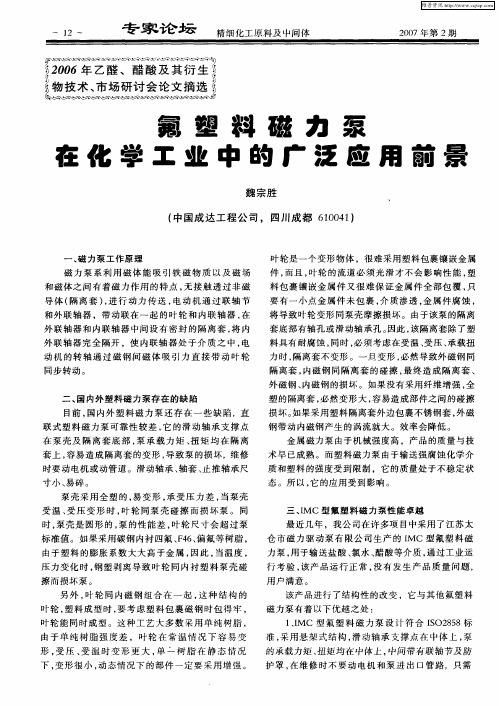

氟塑料磁力泵在化学工业中的广泛应用前景
的承载 力矩 、 扭矩均 在 中体 上 ， 中间带 有联 轴节及 防
护 罩 ， 维修 时不 要动 电机 和泵 进 出 口管路 ，只 需 在
维普资讯
２７ ０ 年第２ ０ 期
导 体 （ 离套 ） 进 行 动 力 传送 ， 隔 ， 电动 机 通 过 联 轴 节
和 外联 轴器 ，带 动联在 一 起 的叶 轮 和 内联 轴器 ， 在 外 联轴 器 和 内联轴 器 中间 设 有密 封 的隔 离 套 ， 内 将 外 联轴 器完 全 隔开 ，使 内联 轴 器 处 于介 质 之 中 ， 电 动 机 的转 轴 通 过 磁 钢 间磁 体 吸 引力 直 接 带 动 叶轮 同步转 动 。
二 、 内外塑料 磁力泵 存在 的缺 陷 国
隔离套 ， 内磁 钢 同隔离 套 的碰 擦 ， 终造 成 隔离 套 、 最
外 磁钢 、 内磁钢 的损 坏 。如果没 有采用纤 维增 强 ， 全
塑 的隔离套 ， 必然 变形 大 ， 易造成 部件 之间 的碰擦 容 损坏 。 如果 采用 塑料 隔离套 外边包 裹不锈 钢套 ， 外磁 钢带动 内磁钢 产生 的涡 流就 大。效 率会降低 。 金 属磁力 泵 由于机 械强度 高 ，产品 的质量 与技 术 早 已成 熟 。而塑料 磁 力泵 由于输送 强腐蚀 化学 介 质 和塑料 的强度 受到 限 制 ，它 的质量处 于不稳 定 状
精细 原 及中 体 化工 料 间
专 家 论 坛 一１ 一 ３
拆 掉 中 间联轴 节 ，即可 卸掉 中体 、叶 轮等 零 部件 。 Ｉ ＭＣ 型 同 Ｉ Ｉ Ｈ、Ｓ型离 心 泵具有 同样 的安装 尺 寸 ， 泵
互换 性 强。

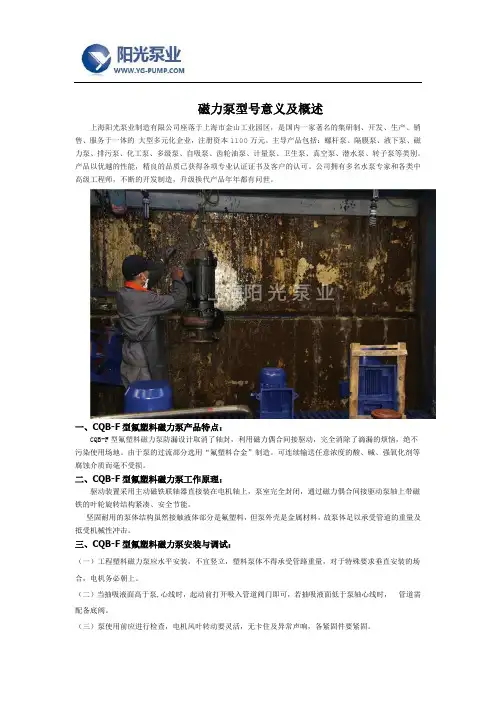

磁力泵型号意义及概述
磁力泵型号意义及概述上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
一、CQB-F型氟塑料磁力泵产品特点：CQB-F型氟塑料磁力泵防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
由于泵的过流部分选用“氟塑料合金”制造。
可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
二、CQB-F型氟塑料磁力泵工作原理：驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。
三、CQB-F型氟塑料磁力泵安装与调试：（一）工程塑料磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵,心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机启动后，慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
（六）泵停止工作前，应先关闭排出阀门，然后切断电源。
四、CQB-F型氟塑料磁力驱动泵产品用途：CQB-F型氟塑料磁力驱动泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

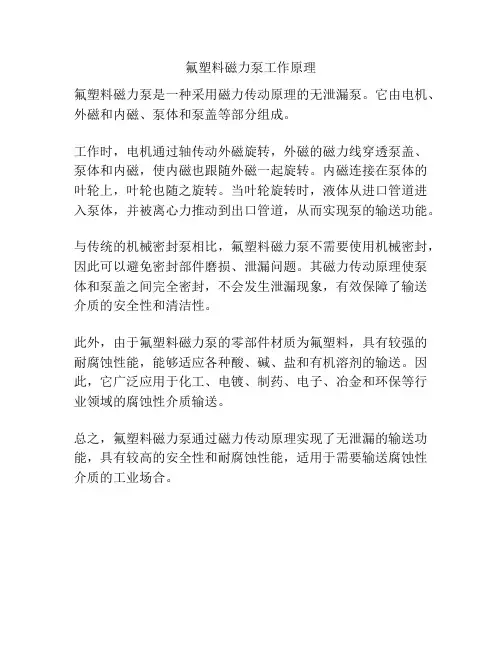

氟塑料磁力泵工作原理
氟塑料磁力泵工作原理
氟塑料磁力泵是一种采用磁力传动原理的无泄漏泵。
它由电机、外磁和内磁、泵体和泵盖等部分组成。
工作时，电机通过轴传动外磁旋转，外磁的磁力线穿透泵盖、泵体和内磁，使内磁也跟随外磁一起旋转。
内磁连接在泵体的叶轮上，叶轮也随之旋转。
当叶轮旋转时，液体从进口管道进入泵体，并被离心力推动到出口管道，从而实现泵的输送功能。
与传统的机械密封泵相比，氟塑料磁力泵不需要使用机械密封，因此可以避免密封部件磨损、泄漏问题。
其磁力传动原理使泵体和泵盖之间完全密封，不会发生泄漏现象，有效保障了输送介质的安全性和清洁性。
此外，由于氟塑料磁力泵的零部件材质为氟塑料，具有较强的耐腐蚀性能，能够适应各种酸、碱、盐和有机溶剂的输送。
因此，它广泛应用于化工、电镀、制药、电子、冶金和环保等行业领域的腐蚀性介质输送。
总之，氟塑料磁力泵通过磁力传动原理实现了无泄漏的输送功能，具有较高的安全性和耐腐蚀性能，适用于需要输送腐蚀性介质的工业场合。
CQB25-20-100F氟塑料合金磁力泵
八、维修和保养 1、定期检查泵和电机，更换易损零件。 2、长期停机不用时，应清洗泵内流到并切断电源。 3、严禁空运转。
四、氟塑料合金磁力泵型号意义 CQB25-20-100F CQB:磁力驱动离心泵 20：泵出口口径是 20mm F :过流部件材质为氟塑料合金
25：泵进口口径是 25mm 100：叶轮名义直径是 100mm
五、备注
1.电机级数：2 级。
2.如果介质比重超过 1.3g/cm3 时，建议客户适当增加配套电机的功率。
3.当介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。
六、氟塑料合金磁力泵使用前注意事项 1．磁力泵禁止空运装（出口闸阀关闭时泵运转也视为空运转）。 2.检查泵的转向，按泵整机标示的旋转方向检查旋向。如泵反向运转，泵将会受到损坏。 3.如果泵运转时发生汽蚀，必须在 1 分钟内停机。 4.磁力泵建议连续运行；经常开/关机会导致泵使用寿命大大减低。如必须切断使用，1 小时开/关的次数不要超过 5 次。 5.泵抽取介质温度变化应控制在 40℃以内，过高的温升/降可能导致泵零件（如轴、轴 承）的损坏。 6.如果泵运行时突然停电，必须立刻关闭电源，并关闭出口闸阀。 7.本泵运行须要的最小流量：≥设计点 35%。 8.泵的噪音≤95Db。
二、氟塑料合金磁力泵型号及参数
流量 扬程 效率 汽蚀余量 进口*出口 电机功率 整机重量
型号
m³/h
m
%
m

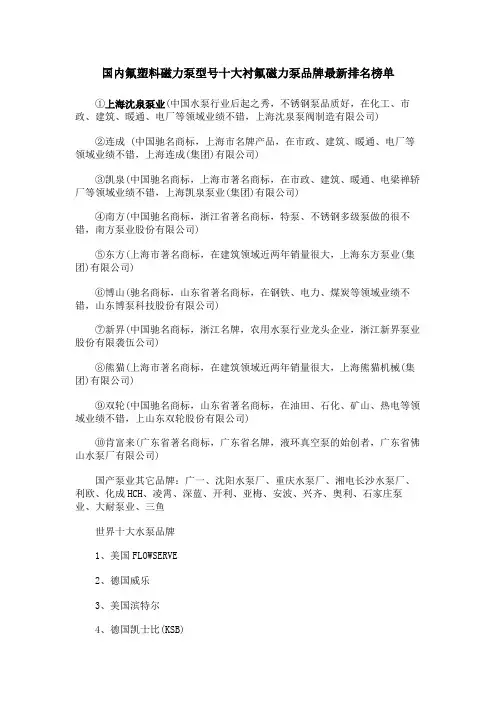

国内氟塑料磁力泵型号十大衬氟磁力泵品牌最新排名榜单
国内氟塑料磁力泵型号十大衬氟磁力泵品牌最新排名榜单
①上海沈泉泵业(中国水泵行业后起之秀，不锈钢泵品质好，在化工、市政、建筑、暖通、电厂等领域业绩不错，上海沈泉泵阀制造有限公司)
②连成 (中国驰名商标，上海市名牌产品，在市政、建筑、暖通、电厂等领域业绩不错，上海连成(集团)有限公司)
③凯泉(中国驰名商标，上海市著名商标，在市政、建筑、暖通、电梁禅轿厂等领域业绩不错，上海凯泉泵业(集团)有限公司)
④南方(中国驰名商标，浙江省著名商标，特泵、不锈钢多级泵做的很不错，南方泵业股份有限公司)
⑤东方(上海市著名商标，在建筑领域近两年销量很大，上海东方泵业(集团)有限公司)
⑥博山(驰名商标，山东省著名商标，在钢铁、电力、煤炭等领域业绩不错，山东博泵科技股份有限公司)
⑦新界(中国驰名商标，浙江名牌，农用水泵行业龙头企业，浙江新界泵业股份有限袭伍公司)
⑧熊猫(上海市著名商标，在建筑领域近两年销量很大，上海熊猫机械(集团)有限公司)
⑨双轮(中国驰名商标，山东省著名商标，在油田、石化、矿山、热电等领域业绩不错，上山东双轮股份有限公司)
⑩肯富来(广东省著名商标，广东省名牌，液环真空泵的始创者，广东省佛山水泵厂有限公司)
国产泵业其它品牌：广一、沈阳水泵厂、重庆水泵厂、湘电长沙水泵厂、利欧、化成HCH、凌霄、深蓝、开利、亚梅、安波、兴齐、奥利、石家庄泵业、大耐泵业、三鱼
世界十大水泵品牌
1、美国FLOWSERVE
2、德国威乐
3、美国滨特尔
4、德国凯士比(KSB)
5、日本荏原
6、德国普罗名特
7、美国ITT
8、意大利艾格尔集团
9、丹麦格兰富
10、德国耐驰集团。

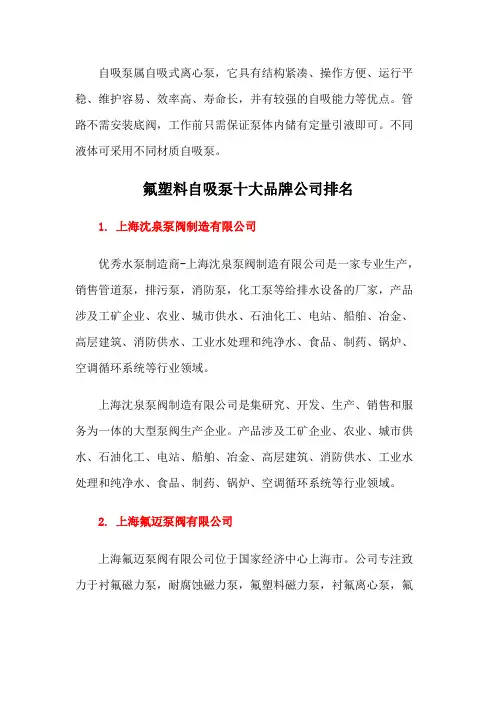

氟塑料自吸泵十大品牌公司排名
自吸泵属自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸能力等优点。
管路不需安装底阀，工作前只需保证泵体内储有定量引液即可。
不同液体可采用不同材质自吸泵。
氟塑料自吸泵十大品牌公司排名1. 上海沈泉泵阀制造有限公司优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的大型泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
2. 上海氟迈泵阀有限公司上海氟迈泵阀有限公司位于国家经济中心上海市。
公司专注致力于衬氟磁力泵，耐腐蚀磁力泵，氟塑料磁力泵，衬氟离心泵，氟塑料泵，氟塑料离心泵，耐酸泵，卸酸泵，化工泵，盐酸泵，强酸泵，耐磨料浆泵等化工泵阀。
3. 上海凯仕泵业集团上海凯仕泵业集团有限公司作为全球泵类，给排水设备及相关电气控制设备的主要供应商。
凯仕集团在中国，是业务量增长较快的企业。
4. 广州市羊城水泵实业有限公司广州市羊城水泵实业有限公司及全资控股企业广州市冠羊水泵厂是集设计、制造、加工、销售及服务于一体的专业企业。
广州市冠羊(羊城)水泵制造有限公司总部已搬到东莞。
5. 上海良益泵业制造有限公司上海良益泵业制造有限公司是在国内知名、有着二十多年光辉历程生产水泵等流体机械经验的上海良工水泵厂基础上改制而成的股份实业有限公司，系集科研开发、生产销售、服务于一体的综合性经营实体。
6. 永嘉县沪龙泵业有限公司永嘉县沪龙泵业有限公司是集各类中小型水泵电机研制开发、专业制造、销售服务为一体的科技型企业;公司坐落于"中国泵阀之乡"——永嘉县瓯北镇三桥工业区，紧邻104国道。
安徽氟塑料磁力泵
安徽氟塑料磁力泵材料特性简介Cr3是铁素体型高硬度不锈钢，脆性大，铸造难度大，为引进法国Hs的专有材料，该材料高铬不含镍，而耐蚀耐磨性能优于高铬镍钼合金，代表世界先进水平。
它既有良好的耐磨性，又有良好的耐腐蚀性和较强的抗点蚀、抗晶间腐蚀能力。
265(CD4MCu)是低碳双相不锈钢，为引进法国H•S的专有材料，硬度高，铸造性能好，机械性能及机加工性能好，焊接性能好。
既有良好的耐腐蚀性，又有良好的耐磨性，在含有氯离子的介质中抗应力腐蚀性能也很好。
2524是低碳高镍铬奥氏体不锈钢，为引进法国H•S的专有材料，耐腐蚀性能极好，在非氧化性酸如硫酸、磷酸、醋酸及甲酸中有很好耐腐蚀性，在中性含氯离子介质中具有很好的抗点蚀性，同时具有良好的抗应力腐蚀及抗缝隙腐蚀性能。
适用于7℃以下各种浓度硫酸，在常压下耐任何浓度、任何温度的醋酸及甲酸与醋酸的混酸中的耐腐蚀性也很好。
C4属超低碳高硅奥氏体不锈钢，是我国高硅奥氏体不锈钢中综合性能优良和应用最广泛的浓硝酸用钢。
在中、低温(≤5℃)下，CQB-F型氟塑料磁力驱动泵一、产品特点防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
由于泵的过流部分选用“氟塑料合金”制造。
可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
二、工作原理驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。
三、主要用途本产品广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度：-20℃至100℃。
CQB-F 型氟塑料磁力驱动泵（性能参数）型号口径流量(m3/h)扬程(m)电机功率(kW)电压(V)材质进口(mm)出口(mm)CQB15-10-85F1515 1.880.12220/380氟塑料CQB20-15-105F25183120.37220/380CQB32-25-125F3225 3.2200.75380CQB32-25-145F3225 3.2250.75380CQB40-32-115F4032 6.3150.75380CQB40-32-145F4032 6.325 1.5380CQB40-32-160F4032 6.332 2.2380CQB50-40-125F504012.520 2.2380CQB50-40-160F504012.5323380CQB65-50-125F655025203380CQB65-50-160F65502532 5.5380CQB80-65-125F806550207.5380CQB80-65-160F8065503211380CQB100-80-125F100801002011380CQB100-80-160F 100801003218.5380注:表中CQB32-25-125F----CQB100-80-160F 都可配防爆电机CQ 型磁力驱动泵CQ 型磁力驱动泵一、概述CQ不锈钢磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转子时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。
★塑宝氟塑料磁力离心泵简介及示意图
Click to edit Master title style
氟塑料磁力泵特点
型号说明
氟塑料磁力泵型号
形式表示 PUMP IDENTIFICATION SM F 25 250–1 H C–6 V R N (1)(2)(3) (4) (5)(6)(7)(8)(9)(10)(11) (1)SM：机型编号 (2)F-泵体材质FRPP K-泵体材质PVDF P-泵体材质 CFRPP (3)20-口径3/4” 25-口径1” (4)100-马力100W 180-马力180W 250-马力260W 400-马力400W (5)1-单相 3-三相 (6)H-管式 S-外牙式 (7)轴心材质S-SSIC T-钛 C-陶瓷 (8)频率：5-50Hz 6-60Hz (9) V-VITON N-NBR E-EPDM (10) 轴承材质R-RULON (11)N-标准规格 S-特殊规格
缺点
应用领域
电泳漆， 镀珍珠镍，电镀业， 化学工业 ， 金属工业， 污染控制配 小型过滤机 （小型磁力 泵（260W药液；
使用注意事项
1．防止颗粒进入 (1)不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副。 (2)输送易结晶或沉淀的介质后要及时冲洗（停泵后向泵腔内灌注 清水，运转1min后排放干净），以保障滑动轴承的使用寿命。 (3)输送含有固体颗粒的介质时，应在泵流管入口处过滤。 2．防止退磁 (1)磁力矩不可设计得过小。 (2)应在规定温度条件下运行，严禁介质温度超标。可在磁力泵隔离 套外表面装设铂电阻温度传感器检测环隙区域的温升，以便温度超限时 报警或停机。 (3)在出口阀关闭的情况下，泵连续运转时间不得超过2min，以防磁力 传动器过热而失效。
Company Logo
Add Your Company Slogan
氟塑料磁力泵结构图详解
氟塑料磁力泵结构图详解氟塑料磁力泵结构主要由由泵、磁力传动器、电动机三部分组成，关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成，其他部件包括叶轮、静环、动环、密封圈、轴套等组成。
氟塑料磁力泵结构图如下：结构特点：永磁体由稀土永磁材料制成的永磁体工作温度范围广(-45-400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。
隔离套在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。
涡流的表达式为：其中Pe-涡流;K—常数;n—泵的额定转速;T-磁传动力矩;F-隔套内的压力;D-隔套内径; 一材料的电阻率; —材料的抗拉强度。
当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。
选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。
润滑液控制泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。
冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。
当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。
当介质为水或水基液时，可使环隙区域的温升维持在3-5℃;当介质为烃或油时，可使环隙区域的温升维持在5-8℃。
滑动轴承磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。
由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。
由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。
由于磁力泵的滑动轴承以所输送的介质进行润滑，所以应根据不同的介质及使用工况，选用不同的材质制作轴承。
通过以上就是氟塑料磁力泵结构图及其结构特点的详细介绍，相信你们对氟塑料磁力泵结构图各个部件已经有了初步的认识和了解，希望能有助于帮助你们更好的理解和使用氟塑料磁力泵。
中国氟塑料磁力泵最好的厂家氟塑料泵厂家排名前十名有哪些品牌
中国氟塑料磁力泵最好的厂家氟塑料泵厂家排名前十名有哪些品牌氟塑料是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转，过流部件全部采用氟塑料制造，可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质，隔离套采用特殊材料制造具有高强度的力学性能，消除了磁力泵存在的磁涡流现象，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染、耐强酸、高效节能的新型无泄漏耐酸泵，性能达到国际标准、可替代价格昂贵不锈钢，特殊合金材料、进口的化工泵。
1、上海沈泉泵阀制造有限公司上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，计量泵，排污泵，多级泵，转子泵，自吸泵，消防泵，卫生泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
2、江苏蓝钛泵业有限公司江苏蓝钛泵业有限公司是一家科研、设计、生产、经营为一体的专门生产各种材质化工泵阀和防腐产品的专业公司。
从事泵阀产品的设计及制造已有多年历史，具有丰富的制造经验，雄厚的技术精库，优质的市场信誉。
3、昆山日立泰工业设备有限公司昆山日立泰工业设备有限公司是专业从事化学药液过滤机、耐酸碱泵、PCB设备、电镀设备等研发、生产、销售服务一体的股份制企业。
4、安徽通宇泵阀制造有限公司安徽通宇泵阀制造有限公司，创办于1995年，是国内较早引进中科院上海有机化学研究所专利材料“氟塑料合金”耐腐蚀制造“通宇”牌化工泵阀及管道的专业厂家。
广州震远泵业有限公司是设立在广州面向国内国外市场的窗口企业，我厂成立于1983年，是优质的离心泵，排污泵，自吸泵，管道泵，磁力泵，隔膜泵，计量泵，供应商。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氟塑料磁力泵原理及品牌介绍
氟合金磁力泵、氟塑料磁力泵的工作原理和结构是怎么样的，性能又如何有什么优点和缺点呢？
磁力驱动离心泵(简称磁力泵)是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。
当电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。
氟塑料合金磁力泵应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。
当电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵，具有安全、高效、节能特性。
适用于输送有腐蚀性的、有毒的、易燃的、易爆的、昂贵的或易汽化的液体等。
除此之外，南方牌磁力泵也适合输送高温、低温流体以及真空状态下的液体。
由于具有完全无泄漏的优点，成功地解决了流体输送中的跑、冒、滴、漏的问题，已成为环保工程中不可替代的产品，适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。
与传统密封泵相比，南方牌磁力泵具有维护维修工作量小，无需外加润滑油，无泄漏，振动、噪音小等优点。
但由于其自身的特点使其在很多方面又与传统离心泵不同，所以要在工艺、安装、操作等方面采取一些措施和途径来保证它的可靠平稳运行。
氟塑料磁力泵结构主要由由泵、磁力传动器、电动机三部分组成，关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成，其他部件包括叶轮、静环、动环、密封圈、轴套等组成。
氟塑料磁力泵结构图如下：
氟塑料磁力泵结构特点：
1.永磁体
由稀土永磁材料制成的永磁体工作温度范围广(-45-400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。
2.隔离套
在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。
涡流的表达式为：其中Pe-涡流;K—常数;n—泵的额定转速;T-磁传动力矩;F-隔套内的压力;D-隔套内径; 一材料的电阻率; —材料的抗拉强度。
当泵
设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。
选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。
氟塑料磁力泵润滑液控制
泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。
冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。
当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。
当介质为水或水基液时，可使环隙区域的温升维持在3-5℃;当介质为烃或油时，可使环隙区域的温升维持在
5-8℃。
氟塑料磁力泵滑动轴承
磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。
由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。
由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。
由于磁力泵的滑动轴承以所输送的介质进行润滑，所以应根据不同的介质及使用工况，选用不同的材质制作轴承。
通过以上就是氟塑料磁力泵结构图及其结构特点的详细介绍，相信你们对氟塑料磁力泵结构图各个部件已经有了初步的认识和了解，希望能有助于帮助你们更好的理解和使用氟塑料磁力泵。
