实验1 路面平整度及检测方法
公路工程平整度试验检测技术分析

车辆工程技术133工程技术1 公路沥青路面平整度检测技术方法近年来,我国不断增长的交通量和逐渐增大的车辆荷载,让人们对公路的使用性能提出了更高的要求,路面平整度作为衡量路面使用性能的重要指标,对汽车通行的平稳性和舒适性产生直接的影响。
想要使沥青路面平整度得到有效保证,必须做好平整度检测工作,具体如下。
(1)3m直尺法。
3m直尺测定法有单尺测定最大间隙及等距离(1.5m)连续测定两种。
两种方法测定的路面平整度有较好的相关关系。
前者常用于施工质量控制与检查验收,单尺测定时要计算出测定段的合格率;等距离连续测试也可用于施工质量检查验收,要算出标准差,用标准差来表示平整程度。
但该方法比较落后,测量效率低下,操作者需要低头弯腰,现已用得较少。
(2)连续式平整度仪法。
连续式平整度仪测量时由人或车拉动该仪器前进,由于路面不平引起测量小轮上下摆动,并带动位移传感器的测杆在传感器的小孔槽里上下滑动。
这样就可以根据传感器输出的电位的正负及其大小来确定路面平整度。
采用该类测定仪灵活性较大,既可人拖,也可车拉,但检测效率较低(检测速度不大于12km/h)。
该方法适用于测定路表面的平整度,评定路面的施工质量和使用质量,但不适用于在已有较多坑槽、破坏严重的路面上测定。
连续式平整度仪的标准长度为3m,其质量应符合仪器标准的要求。
中间为一个3m 长的机架,机架可缩短或折叠,前后各有4个行走轮,前后两组轮的轴间距离为3m。
机架中间有一个能起落的测定轮。
机架上装有蓄电源及可拆卸的检测箱,检测箱可采用显示、记录、打印或绘等方式输出检测结果。
(3)激光断面仪法。
激光断面仪在公路工程检测中,不仅可以检测路面平整度,还可以检测路面车辙和构造深度等。
激光断面仪是一种新型检测技术,主要构成包括激光传感器、加速度传感器、数据采集仪器等,能够在很短时间内完成路面平整度检测。
其本质是采用了激光测距原理,一标准刚性梁上安装多个(两个以上)激光位移传感器,刚性梁可安装在车尾部。
混凝土路面检测标准

混凝土路面检测标准混凝土路面是道路交通系统中的重要组成部分,其质量直接关系到道路使用的安全性和舒适性。
为了保障混凝土路面的质量,需要进行严格的检测和评估。
本文将介绍混凝土路面检测的标准和方法,以便相关人员能够准确、全面地进行检测工作。
一、外观检测。
1. 表面平整度。
混凝土路面的表面平整度是影响行车舒适性的重要因素,应符合相关标准要求。
检测时可采用水平仪或激光测距仪进行测量,以确保路面平整度在合理范围内。
2. 裂缝和破损。
裂缝和破损是混凝土路面常见的缺陷,需要及时发现并进行修复。
检测时应使用裂缝计数仪或者裂缝宽度测量仪进行测量,记录裂缝的数量、长度和宽度,以便制定修复方案。
二、结构性能检测。
1. 抗压强度。
混凝土路面的抗压强度是评价其承载能力的重要指标,可通过取样试块进行实验室试验,也可以采用无损检测技术进行现场测定。
2. 抗滑移性能。
混凝土路面的抗滑移性能直接关系到车辆行驶的安全性,应进行湿滑系数测试和摩擦系数测试,确保路面具有良好的抗滑移性能。
三、耐久性能检测。
1. 抗冻融性能。
混凝土路面在寒冷地区易受冻融影响,应进行冻融试验,评估路面的抗冻融性能,以确保路面在恶劣气候条件下仍能保持良好的使用性能。
2. 耐磨性能。
混凝土路面在车辆行驶和气候影响下易产生磨损,应进行磨损试验,评估路面的耐磨性能,以制定及时的养护计划。
四、环境影响检测。
1. 环境污染。
混凝土路面易受环境污染影响,应进行污染物浓度监测,评估路面的耐污染性能,及时采取清洗和保护措施。
2. 温度变化。
混凝土路面在不同温度条件下性能会发生变化,应进行温度变化试验,评估路面的温度稳定性,以确保路面在不同季节能够稳定使用。
综上所述,混凝土路面的检测工作需要全面、准确地进行,以确保路面质量符合相关标准要求。
通过对外观、结构性能、耐久性能和环境影响的检测,可以全面评估混凝土路面的质量状况,为及时的养护和维护提供依据,保障道路使用的安全和舒适性。
希望本文介绍的混凝土路面检测标准和方法能够对相关人员有所帮助,推动混凝土路面质量的提升和改进。
第五章路面平整度检测

激光路面平整度仪的工作原理是装有激
光路面平整度仪的测试车以一定速度在路面 上行驶,固定在汽车底盘上的一排激光传感 器通过测试激光束反射回读数器的角度来测 试路面,这个距离信号同测试车上装的加速 度计信号进行互差,消除测试车自身的颠簸, 输出一路面真实断面信号。信号处理系统将 来自激光传感器的模拟信号转换成数值信号 并记录下来。
用车载式颠簸累积仪测量车辆在路
面上通行时后轴与车厢之间的单向位移 累积值VBI表示路面的平整度,以 cm/km计。适于测定路面表面的平整度, 以评定路面的施工质量和使用期的舒适
性。但不适用于已有较多坑槽、破损严 重的路面上测定。
1Байду номын сангаас检测器具 1)车载式颠簸累积仪
车载式颠簸累积仪由机械传感器、数据 处理器及微型打印机组成,传感器固定安装 在测试车的底板上,如图所示。
2、测试步骤
(1)将连续式平整度测定仪置于测试路段 路面起点上;
(2)在牵引汽车的后部,将平整度的挂钩 挂上后,放下测定轮,启动检测器及记录仪, 随即启动汽车,沿道路纵向行驶,横向位置 保持稳定,并检查平整度检测仪表上测定数 字显示、打印、记录的情况。如检测设备中 某项仪表发生故障,即停车检测。牵引平整 度仪的速度应均匀,速度宜为5km/h,最大 不得超过l2km/h。
第 五 章 路面平整度检测
第一节 概述
路面平整度是反映路面功能性和舒适性 的重要指标,也是路面评价及路面施工验收 中的一个重要指标。路面的平整度与路面各 结构层的平整状况有着一定的联系,即各层 的平整效果将累积反映到路面表面上,平整 度必须通过路基、基层、面层各个层的精确 施工方能得以保证。
路面面层由于直接与车辆及大气接触, 不平整的表面将会增大行车阻力,并使车辆 产生附加振动作用。这种振动作用会造成行 车颠簸,影响行车的速度和安全及驾驶的平 稳和乘客的舒适。同时,振动作用还会对路 面施加冲击力,从而加剧路面和汽车机件损 坏和轮胎的磨损,并增大油耗。因此,平整 度的检测与评定是公路施工与养护的重要环 节。

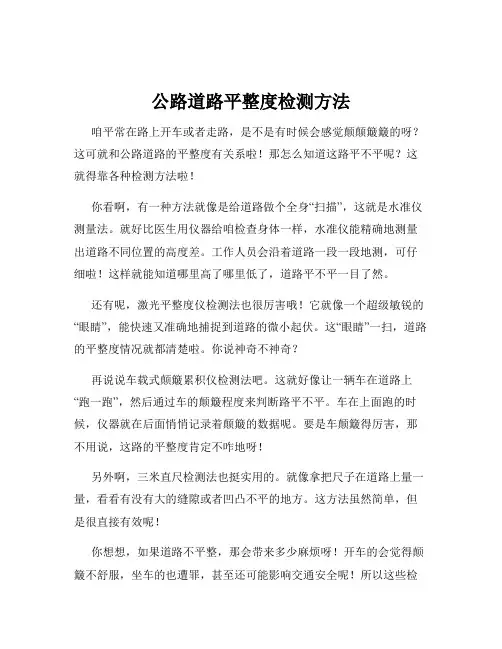

公路道路平整度检测方法

公路道路平整度检测方法咱平常在路上开车或者走路,是不是有时候会感觉颠颠簸簸的呀?这可就和公路道路的平整度有关系啦!那怎么知道这路平不平呢?这就得靠各种检测方法啦!你看啊,有一种方法就像是给道路做个全身“扫描”,这就是水准仪测量法。
就好比医生用仪器给咱检查身体一样,水准仪能精确地测量出道路不同位置的高度差。
工作人员会沿着道路一段一段地测,可仔细啦!这样就能知道哪里高了哪里低了,道路平不平一目了然。
还有呢,激光平整度仪检测法也很厉害哦!它就像一个超级敏锐的“眼睛”,能快速又准确地捕捉到道路的微小起伏。
这“眼睛”一扫,道路的平整度情况就都清楚啦。
你说神奇不神奇?再说说车载式颠簸累积仪检测法吧。
这就好像让一辆车在道路上“跑一跑”,然后通过车的颠簸程度来判断路平不平。
车在上面跑的时候,仪器就在后面悄悄记录着颠簸的数据呢。
要是车颠簸得厉害,那不用说,这路的平整度肯定不咋地呀!另外啊,三米直尺检测法也挺实用的。
就像拿把尺子在道路上量一量,看看有没有大的缝隙或者凹凸不平的地方。
这方法虽然简单,但是很直接有效呢!你想想,如果道路不平整,那会带来多少麻烦呀!开车的会觉得颠簸不舒服,坐车的也遭罪,甚至还可能影响交通安全呢!所以这些检测方法可重要啦,它们就像是道路的“守护者”,时刻监督着道路的状况,确保我们能在平坦的道路上畅行无阻。
那这些检测方法是不是都很有趣呢?它们各有各的特点和用处。
就像我们每个人都有自己擅长的事情一样,它们在检测道路平整度这件事上都发挥着重要的作用呢!我们得感谢这些方法,让我们的出行更加安全和舒适。
所以啊,下次当你走在路上感觉很平稳的时候,可别忘了背后有这些检测方法在默默地工作呢!它们可是为了我们的出行体验在努力呀!难道不是吗?总之,公路道路平整度检测方法多种多样,它们共同保障着我们的出行。
不管是水准仪、激光平整度仪,还是车载式颠簸累积仪、三米直尺,它们都是为了让我们的道路更加平坦,让我们的生活更加美好。
路面平整度检测报告

路面平整度检测报告一、检测目的和背景本次路面平整度检测旨在评估道路的平整度,并为维护和改善道路的运行状况提供依据。
平整度对道路的舒适性、安全性和经济性具有重要影响,因此定期检测和评估路面平整度十分必要。
二、检测方法和工具本次检测采用了利萨茹克轮或激光探测器等专业设备,通过对车辆行进过程中所感受到的振动进行实时监测和记录,来评估路面平整度水平。
检测区域为长约5公里的城市道路,在车辆行进过程中利用检测仪器获取了振动信号。
三、检测结果和分析根据对检测数据的分析,我们给出了以下评估结果:1.平整度等级通过对振动数据的分析,我们将路面平整度分为了5个等级,分别为优秀、良好、中等、较差和很差。
根据本次检测的数据结果,该路段的平整度等级为良好。
2.平整度指标我们采用了均方根加速度(RMS)来作为评估平整度的指标。
RMS值越小,表示路面平整度越好。
根据本次检测结果,该路段的RMS值为0.02g,属于较好的水平。
3.异常状况分析根据振动数据的分析,我们发现该路段存在一些异常状况,例如部分路面存在明显的凹陷或凸起。
我们将这些异常状况进行了记录,并建议相应的维修措施。
四、改进建议为了改善路面的平整度,我们提出以下建议:1.维修凹陷和凸起部分根据异常状况的记录,我们建议进行凹陷和凸起部分的维修工作。
这些部分不仅会影响行车的舒适性,还会增加车辆的磨损和燃料消耗。
2.加强定期养护3.加强监测和评估将路面平整度的监测和评估纳入日常工作中,定期检测并记录路面的平整度数据,及时发现问题并采取相应的措施。
五、结论通过本次路面平整度检测,我们评估了该道路的平整度水平,并提出了相应的改进建议。
根据检测结果,该路段平整度等级为良好,但存在部分异常状况需要进行修补和维护。
我们建议加强定期养护和监测评估工作,以保持道路的良好运行状况。

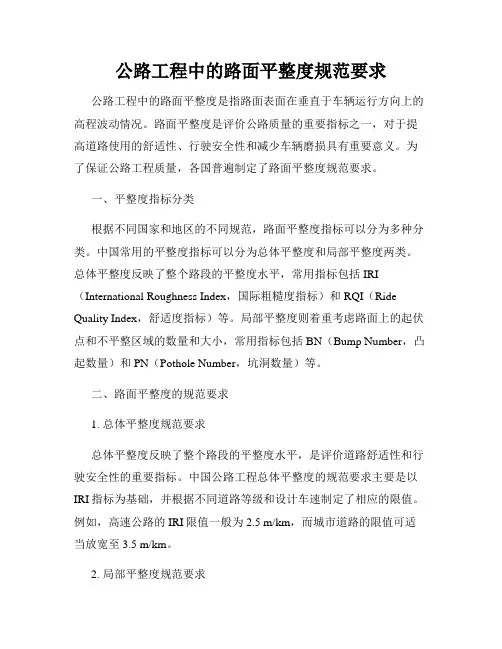

公路工程中的路面平整度规范要求

公路工程中的路面平整度规范要求公路工程中的路面平整度是指路面表面在垂直于车辆运行方向上的高程波动情况。
路面平整度是评价公路质量的重要指标之一,对于提高道路使用的舒适性、行驶安全性和减少车辆磨损具有重要意义。
为了保证公路工程质量,各国普遍制定了路面平整度规范要求。
一、平整度指标分类根据不同国家和地区的不同规范,路面平整度指标可以分为多种分类。
中国常用的平整度指标可以分为总体平整度和局部平整度两类。
总体平整度反映了整个路段的平整度水平,常用指标包括IRI (International Roughness Index,国际粗糙度指标)和RQI(Ride Quality Index,舒适度指标)等。
局部平整度则着重考虑路面上的起伏点和不平整区域的数量和大小,常用指标包括BN(Bump Number,凸起数量)和PN(Pothole Number,坑洞数量)等。
二、路面平整度的规范要求1. 总体平整度规范要求总体平整度反映了整个路段的平整度水平,是评价道路舒适性和行驶安全性的重要指标。
中国公路工程总体平整度的规范要求主要是以IRI指标为基础,并根据不同道路等级和设计车速制定了相应的限值。
例如,高速公路的IRI限值一般为2.5 m/km,而城市道路的限值可适当放宽至3.5 m/km。
2. 局部平整度规范要求局部平整度是指路面上的起伏点和不平整区域的数量和大小。
这些起伏点和不平整区域会对车辆的稳定性和行驶安全性造成不利影响。
因此,公路工程中通常也会对局部平整度进行要求。
中国的规范要求中,一般要求凸起区长度不得超过250 mm,坑洞深度不得超过30 mm,并对其数量和密度有相应的限制。
三、平整度的检测方法与标准为了保证公路工程的质量,需要对路面平整度进行定期检测和评估。
常见的平整度检测方法包括测振法、激光测量法和全球定位系统(GPS)测量法等。
同时,各国还制定了相应的标准和规范,规定了检测方法的具体要求和评价标准。
三米直尺法检测平整度实验规程

T0931-2008三米直尺法检测平整度实验规程一目的和适用范围及标准1.1 本方法规定用三米直尺测定路表面的平整度。
定义三米直尺基准面距离路表面的最大间隙表示路基路面的平整度,以mm计。
1.2 本方法适用于测定压实成型的路面各层表面的平整度,以评定路面的施工质量及使用质量,也可用于路基表面成型后的施工平整度检测。
二仪具与材料本试验需要下列仪具与材料:(1)3m直尺:硬木或铝合金钢制,底面平直,长3m。
(2)最大间隙测量器具:楔形塞尺:木或金属制的三角形塞尺,有手柄。
塞尺的长度与高度之比不小于10,宽度不大于15mm,边部有高度标记,刻度精度不小于或等于0.2mm,也可使用其他类型的量尺。
深度尺:金属制的深度测量尺,有手柄。
深度尺测量杆端头直径不小于10mm,刻度精度小于或等于0.2mm。
(3)其它:皮尺或钢尺、粉笔等。
三方法与步骤3.1 准备工作(1)按有关规范规定选择测试路段。
(2)在测试路段路面上选择测试地点:当为施工过程中质量检测需要时,测试地点根据需要确定,可以单杆检测;当为路基路面工程质量检查验收或进行路况评定需要时,应连续测量10尺。
除特殊需要者外,应以行车道一侧车轮轮迹(距车道线80~100cm)作为连续测定的标准位置。
对旧路已形成车辙的路面,应取车辙中间位置为测定位置,用粉笔在路面上做好标记。
(3)清扫路面测定位置处的污物。
3.2 测试步骤(1)在施工过程中检测时,按根据需要确定的方向,将3m直尺摆在测试地点的路面上。
(2)目测3rn直尺底面与路面之间的间隙情况,确定间隙最大的位置。
(3)用有高度标线的塞尺塞进间隙处,量测其最大间隙的高度(mm);或者用深度尺在最大间隙位置量测直尺上顶面距地面的深度,该深度减去尺高即为测试点的最大间隙的高度,精确至0.2mm。
四计算单杆检测路面的平整度计算,以3m直尺与路面的最大间隙为测定结果。
连续测定10次时,判断每个测定值是否合格,根据要求计算合格百分率,并计算10个最大间隙的平均值。
路面 平整度检测

第二节 3m直尺测定平整度
3m直尺测定法有单尺测定和等距离(1.5m)连续测 定两种,前者用于施工质量控制和检查验收,测定 时要计算出测定段的合格率。等距离连续测试也同 样可用于施工质量检查验收,但要算出标准差,用 标准差来表示平整度的好坏。
❖ 一、检测器具
连续式平整度仪 (八轮仪)、牵引车、皮尺或测绳。
1-脚轮;2-拉簧;3-离合器;4-测量架;5-牵引架;6-前架; 7-记录计;8-测定轮;9-纵梁;10-后架;11-软轴
二、测试步骤
❖ 1.准备工作
(1)选择测试路段。 (2)施工过程中质量检测时,测试地点根据需要决定; 路面工程质量检查验收或进行路况评定时,以行车道一侧车轮
二、准备工作
(1)设备安装到承载车上以后按规定进行相关性试 验。
(2)根据设备操作手册的要求对测试系统各传感器 进行校准。
(3)检查测试车轮胎气压,应达到车辆轮胎规定的 标准气压,车胎应清洁。
(4)距离测量装置需要现场安装的,根据设备操作 手册说明进行安装,确保机械紧固装置安装牢固。
轮迹带作为连续测定的标准位置;
旧路已形成车辙的路面,取一侧车辙中间位置为测定位置。当 以内侧轮迹(或外侧轮迹带)作为测定位置时,测定位置距 车道标线80~100cm。
(3)清扫路面测定位置处的杂物。 (4)检查仪器检测箱各部分是否完好、灵敏,并将各连接线
接妥段路面起点。
2.颠簸累计值VBR与国际平整度指数IRI在选定测试条 件下的相关关系式及相关系数。
第五节 车载式激光平整度仪测定平整度
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验1 路面平整度及检测方法 实验1 路面平整度的检测方法:3米直尺法 实验目的
1用于测定新建道路的路基、路面各层表面的平整度,以评定其的施工质量; 2 用于测定既有道路的路面平整度(主要是车辙),为路面维修提供依据; 3掌握用3m直尺测路面平整度的方法; 3掌握原始数据处理方法; 4 学会分析平整度检测误差来源的系统思维方法,为提高测量可信度奠定基础;
实验原理:
3m直尺测定法有单尺测定最大间隙及等距离
(1.5m)连续测定两种。两种方法测定的路面平整度有较好的相关关系。 实验难点: 1测点的选择 2数据处理 实验 过 程 备注 器材 (1) 3m直尺(2)塞尺
实 一、讲解实验的理论,操作方法和数据处理方法。 重点讲解平整度检测误差来源的系统思维方法、用3m直尺测路面平整度的步骤,掌握结果处理方法 方法:1结合实验理论教学 验 流 程
2动手操作示范
二、准备工作 1在测试路段路面上选择测试地点 注意:1当为施工过程中质量检测需要时,测试地点根据需要确定,可以单杆检测; 2当为路基、路面工程质量检查验收或进行路况评定需要时,应首尾相接连续测量10尺。 3对旧路面已形成车辙的路面,应取车辙中间位置为测定位置,用粉笔在路面上作好标记。
三、实验步骤 1 在施工过程中检测时,按根据需要确定的方向,将3m直尺摆在测试地点的路面上。 2 目测3m直尺底面与路面之间的间隙情况,确定间隙为最大的位置。 3 用有高度标线的塞尺塞进间隙处,量记最大间隙的高度,精确至0.2mm。 4 施工结束后检测时,按现行《公路工程质量检验评定标准》(JTJ 071-98)的规定,每1处连续检测10尺,按上述步骤测记10个最大间隙。 实验2 压实度试验检测方法(环刀法) 实验目的
1掌握环刀法现场测定土的含水量,
2掌握测定现场路基土密度的方法 3学会分析路基密度检测误差来源的系统思维方法,为提高测量可信度奠定基础;
实验原理:
计算原理是用环刀内干土的重量除以其体积。环刀法实验原理是用环刀垂直打入土中,至土样伸出环刀上部为止;然后将试样连同环刀一起挖出,削去环刀两端多余土;再用酒精法测定余土的含水量;最后用天平测出土的重量。 实验难1打入土中的环刀如何取出并避免环刀中土样
四、结果处理 1计算: 单杆检测路面的平整度计算,以3m直尺与路面的最大间隙为测定结果。连续测定10尺时,判断每个测定值是否合格,根据要求计算合格百分率,并计算10个最大间隙的平均值。 合格率=(合格尺数/总测尺数)×100% 2单杆检测的结果应随时记录测试位置及检测结果。连续测定10尺时,应报告平均值、不合格尺数、合格率。
点: 的土样不饱满 2数据处理
实验 过 程 备注
器材
(1)人工取土器(2)天平(3)铁锤(4)
铝盒 (5)修土刀(6)钢丝锯(7)凡士林(8)毛刷
实 验 流 一、 讲解实验的理论,操作方法和数据处理方法。 重点讲解现场路基土含量的测定方法 方法:1结合课程理论教学 2动手操作示范 二、实验步骤 1 擦净环刀或取土芯套筒,称其质量2m,准确至0.1g。 2 在实验地点,选择一块约30X30的平坦地面,并将其扫净; 3 用环刀垂直打入土中,至土样伸出环刀上部为止 4 将试样连同环刀一起挖出,注意使土样伸出环刀下部,削去环刀两端多余土,使土样与环刀口齐平,并将剩余土样适量装入铝盒,测定其含水量 程 注意:1击实时要连续,均匀分布,到位。 2试件削平要控制在1g以内 三、结果处理 1 计算湿密度:Vmm21
2 计算干密度:1d 3 计算施工压实度:%100dK 式中:1m——环刀或取芯套筒与试样的合计质量,g;
2m——环刀或取芯套筒的质量,g;
V——环刀或取芯套筒的容积,cm3;
——含水量,%;
0——标准干密度,g/cm3; 注意:本试验取两个检测点的平均干密度作为现场路基土的干密度;实际施工时需按《公路路基路面现场测试规程》(JTG E60-2008)的规定进行取点.
实验3 路面抗滑性能检测方法 实验目的 1学会从系统工程的角度理解沥青路面的路面抗滑性能的影响因素 2掌握用手工铺砂法测沥青路面构造深度。 3掌握原始数据处理方法 4具有认真勤奋的学习态度,严谨求实的实验操作作风。
实验原理:
将已知体积的砂,摊铺在所要测试路表的
测点上,量取摊平覆盖的面积。砂的体积与所覆盖平均面积的比值,即为构造深度 实验难点: 1如何将砂均匀摊铺成圆状 2数据处理
实验 过 程 备注 器材 (1)人工铺砂仪2)量砂(3)量尺(4)其它
实 验 一、讲解实验的理论,操作方法和数据处理方法。 重点讲解用人工铺砂仪测定沥青路面构造深度的操作方法,掌握结果处理方法 方法:1结合实验理论教学 2动手操作示范 二、准备工作 1量砂准备 2对测试路段按随机取样选点的方法,决定测点所在横断面位置 注意:1回收砂必须经干燥、过筛处理后 流 程
方可使用 2测点应选在行车道的轮迹带上,距路面边缘不应小于1m。
三、实验步骤 1 用扫帚或毛刷子将测点附近的路面清扫干净,面积不小于30cm×30cm。 2 用小铲向圆筒中注满砂,手提圆筒上方,在硬质路面上轻轻地叩打3次,使砂密实,补足砂面用钢尺一次刮平。不可直接用量砂筒装砂,以免影响量砂密度的均匀性。 3 将砂倒在路面上,用底面粘有橡胶片的推平板,由里向外重复做摊铺运动。 4 用钢板尺测量所构成圆的两个垂直方向的直径,取其平均值,准确至5mm。 5按以上方法,同一处平行测定不少于3次,3个测点均位于轮迹带上,测点间距3~5m。 注意:1力将砂细心地尽可能地向外摊开,使砂填入凹凸不平的路表面的空隙中,尽可能将砂摊成圆形,并不得在表面上留有浮动余砂。注意摊铺时不可用力过大或向外推挤。 2注意摊铺时不可用力过大或向外推挤。 四、结果处理 1计算: 路面表面构造深度测定结果按式计算:
22318314/1000DDVTD
2每一处均取3次路面构造深度的测定结
果的平均值作为试验结果,精确至0.1mm。 3)计算每一个评定区间路面构造深度的平均值、标准差、变异系数。 注意:1列表逐点报告路面构造深度的测定值及3次测定的平均值,当平均值小于0.2mm时,试验结果以<0.2mm表示;
实验4 路面结构层厚度检测检测方法
实验目的
1掌握采用挖坑法检测路面基层和砂石路面的厚度; 2掌握采用钻芯法检测沥青路面和水泥混凝土路面的厚度; 3 学会分析厚度检测误差来源的系统思维方法,为提高测量可信度奠定基础;
实验原理:
挖坑法直接在路面中挖坑,用尺子直接量测
读数;钻芯法是采用专门的钻芯机从路面中取出芯样,然后用尺子直接量测读数。 实验难点: 1测点的选择 2数据处理 实验 过 程 备 注 器材 (1)镐(2)铲 (3)取芯机(4)钢尺(5)其它
实 验 流 程 一、讲解实验的理论,操作方法和数据处理方法。 重点讲解挖坑法和钻芯法检测误差来源的系统思维方法掌握结果处理方法 方法:1结合实验理论教学 2动手操作示范 二、准备工作 1、挖坑用镐、铲、凿子、锤子、小铲、毛刷。 2、取样用路面取芯钻机及钻头、冷却水。钻头的标准直径为φ 100mm ,如芯样仅供测量厚度,不作其他试验时,对沥青面层与水泥混凝土板也可用直径φ 50mm 的钻头,对基层材料有可能损坏试件时,也可用直径φ 150mm 的钻头,但钻孔深度均必须达到层厚。 3、量尺:钢板尺、钢卷尺、卡尺。 4、补坑材料:与检查层位的材料相同。 5、补坑用具:夯、热夯、水等。 6、其它:搪瓷盘、棉纱等。 三、实验步骤 挖坑法实验步骤: (1)根据现行规范的要求,随机取样决定挖坑检查的位置。如为旧路,该点有坑洞等显著缺陷或接缝时,可在其旁边检测。 (2)选一块约40cm×40cm的平坦表面作为试验地点,用毛刷将其清扫干净。 (3)根据材料坚硬程度,选择镐、铲、凿子等适当的工具,开挖这一层材料,直至层位底面。在便于开挖的前提下,开挖面积应尽量缩小,坑洞大体呈圆形,边开挖边将材料铲出,置于搪瓷盘中。 (4)用毛刷将坑底清扫,确认为坑底面下一层的顶面。 (5)将钢板尺平放横跨于坑的两边,用另一把钢尺或卡尺等量具在坑的中部位置垂直伸至坑底,测量坑底至钢板尺的距离,即为检查层的厚度,以cm计,精确至0.1cm。 (6)用取样层的相同材料填补试坑。
钻芯法实验步骤: (1)根据现行规范的要求,按公路路基路
