常用编程指令
圆弧插补指令首先要指定圆弧插补的平面，插补平面由 G17、G18、G19选定。
圆弧插补有两种方式，一是顺时针圆弧插补Ｇ02，一是 逆时针插补Ｇ03。
编程格式有两种，一是I、J、K格式，另一种是R格式。
第5章 数控编程常用指令
止，但主轴、切削液不停。 6、M07、M08、M09——冷却液开关指令 M07表示2号冷却液或雾状冷却液开。M08表示1号冷却液
或液状冷却液开。M09表示关闭冷却液开关。
第5章 数控编程常用指令
5.4 辅助功能及其它功能指令
5.4.1 辅助功能指令 7、M30——程序结束指令
M30指令与M02指令的功能基本相同，不同的是，M30能自 动返回程序起始位置，为加工下一个工件作好准备。
个程序字（或功能字）组成，用来表示数控机床的某一个动 作或一组动作。
程序段格式是指程序段中的字、字符和数据的安排形 式。现在一般使用字地址可变程序段格式，每个字长不固定， 各个程序段中的长度和功能字的个数都是可变的。地址可变 程序段格式中，在上一程序段中写明的、本程序段里又不变 化的那些字仍然有效，可以不再重写。这种功能字称之为续 效字。
第5章 数控编程常用指令
5.3 运动路径控制指令
5.3.1 单位设定指令 3、半径和直径编程 半径和直径编程指令分别为G22和G23。注意，华中数控世纪 星HNC-21/22T系统的直径/半径编程采用G36/G37代码。 如图，刀尖从A到B时，以绝对值编程为例，程序段为： 直径编程 G90 G01 X36 Z8 半径编程 G90 G01 X18 Z8
第5章 数控编程常用指令
5.3.2 快速定位指令
G00为快速定位指令，刀具以点位控制方式从刀具所在位置以 各轴设定的最高允许速度移动到指定位置，属于模态指令。
编程格式为：G00 X—Y—Z—
X Y Z为目标点坐标。指令F对G00程序段无效
Y Y
50
A 50
A
30
B
40
30
B
同时到达终点
单向到达终点
N10 G04 X2.5
；暂停2.5秒
N15 Z70
N20 G04 S30
；主轴暂停30转
N30 G00 XO Y0
；进给率和主轴转速继续有效
N40 ……
第5章 数控编程常用指令
5.4 辅助功能及其它功能指令
5.4.1 辅助功能指令 1、M00——程序停止指令
M00指令实际上是一个暂停指令。功能是执行此指令后， 机床停止一切操作。按下控制面板上的启动指令后，机床重 新启动，继续执行后面的程序。
A
O
10
X
30
12
O1 A
O
10 20
X
第5章 数控编程常用指令
5.3 运动路径控制指令
5.3.1 单位设定指令 1、尺寸单位设定指令
尺寸单位设定指令有G20、G21。其中G20表示英制尺寸， G21表示公制尺寸。G21为缺省值。
SIMENS和FAGOR系统采用G71/G70代码。 2、进给速度单位的设定指令 G94、G95，均为模态指令，G94为缺省值。 程序段格式为：G94 F；或G95 F G94设定每分钟进给量，G20－－ in/min、 G21－－mm/min。 G95设定每转进给量，G20－－ in/r、 G21－－mm/r。
N01 G92 X0 Y0
C
N10 G91 G00 X10 Y12 S600 T01 M03
N20 G01 Y28 F100
N30 X42
D
N40 Y12
N50 X10
42 X N60 G00 X0 Y0
N70 MO5
N80 M30
%
第5章 数控编程常用指令
5.3 运动路径控制指令
5.3.5 圆弧进给及螺旋线进给指令 1、圆弧插补指令
Y
30
10
A B
O
10
20
X
第5章 数控编程常用指令
5.3.4 线性进给指令 例如:图4.6所示路径，要求用G01，坐标系原点O是程序起
始点，要求刀具由O点快速移动到A点，然后沿AB、BC、CD、DA
实现直线切削，再由A点快速返回程序起始点O，其程序如下：
Y B
28
A 12
O
10
G01编程图例
%○0001
第5章 数控编程常用指令

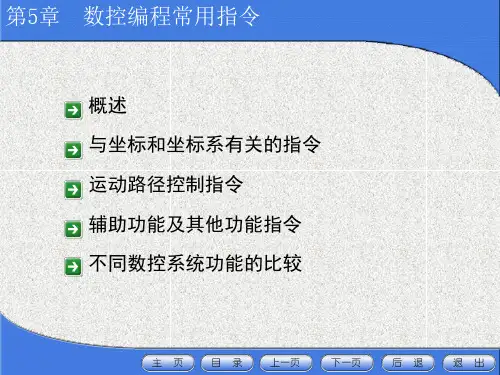

概述 与坐标和坐标系有关的指令 运动路径控制指令 辅助功能及其他功能指令 不同数控系统功能的比较
第5章 数控编程常用指令
5.1 概述
一、数控编程常用指令代码分类 1、准备功能Ｇ、辅助功能Ｍ、主轴功能Ｓ、进
给功能Ｆ、刀具功能Ｔ代码 2、模态Ｇ代码和非模态Ｇ代码 3、模态Ｍ功能和非模态Ｍ功能 4、前作用Ｍ功能和后作用Ｍ功能
X1 O1
X2 350
10
O2 25
Z1、Z2
设定工件坐标系为X2O2Z2
图4.1 工件坐标系设定
第5章 数控编程常用指令
5.2 与坐标和坐标系有关的指令
5.2.2 工件坐标系选择指令
工件坐标系选择指令有G54、G55、G56、G57 、G58、G59。均为模态指令。
加工之前，通过MDI(手动键盘输入)方式设定这 6个坐标系原点在机床坐标系中的位置，系统则将它 们分别存储在6个寄存器中。程序中出现G54～G59中 某一指令时，就相应地选择了这6个坐标系中的一个。
第5章 数控编程常用指令
5.2 与坐标和坐标系有关的指令
5.2.5 坐标平面选择指令 G17、G18、G19指令功能为指定坐标平面，都是模态指令， 相互之间可以注销。G17、G18、G19分别指定空间坐标系中的XY 平面、ZX平面和YZ平面
Y
G17
(XY平面) G19
(YZ平面)
G18
X
(ZX平面)
第5章 数控编程常用指令
2、螺旋线进给指令 5.3.5 圆弧进给及螺旋线进给指令 以XY平面为例，程序段格式为： G17 G02/G03 X__Y__I__J__Z__F__ G17 G02/G03 X__Y__R__Z__F__ 螺旋线进给指令的执行方式如图所示。
第5章 数控编程常用指令
编写加工程序
N90 G01 Y-15 F180
O
15
38
58
78 X N100 G00 X-15Y-10
使用R格式编程
N110 M02
N50 G02 X78 Y30 R20 F80
N80 G03 X15 Y25 R23 F80 R表示圆心角小于180º的圆弧
＊整圆只能用圆心坐标编程
用R-表示圆心角大于180º的圆弧
2、M01——计划停止指令 M01指令的功能与M00相似，不同的是，M01只有在预先按
下控制面板上“选择停止开关”按钮的情况下，程序才会停 止3。、M02——程序结束指令
M02指令的功能是程序全部结束。此时主轴停转、切削液 关闭，数控装置和机床复位。该指令写在程序的最后一段。
第5章 数控编程常用指令
第5章 数控编程常用指令
5.3 运动路径控制指令
5.3.6 暂停指令
G04为暂停指令，该指令的功能是使刀具作短暂的无进给 加工(主轴仍然在转动)， 经过指令的暂停时间后再继续 执行下一程序段，以获得平整而光滑的表面。G04指令为 非模态指令。 其程序段格式为：G04 X（或P或F或S）
N05 G90 G1 F120 Z-50 S300 M03
5.3.5 圆弧进给及螺旋线进给指令
1、圆弧插补指令
程序段格式：
Y
G02 X__Y__I__J__F__或
G02 G03
G02 G03
G02 G03
G02 X__Y__R__F__
G03 X__Y__I__J__F__或 G03 X__Y__R__F
X
Z
第5章 数控编程常用指令
1、圆弧插补指令
如图所示图例，设刀具由坐标原点O相对工件快速进给到A点，从A点开 始沿着A、B、C、D、E、F、A的线路切削，最终回到原点O。
Y
E
%0001
D
N10 G92 X0 Y0
48
N20 G90 G17M03
30
R23
25
F
C R20
N30 GOO X15 Y10 N40 G01 X43 F180S400 N50 G02 X20 Y20 I20 F80 N60 G01 X0Y18F180
10 A
N70 X-40
B
N80 G03 X-23Y-23 J-23 F80
二、我国JB3208-1983Ｇ、M代码 见表4.1、4.2
第5章 数控编程常用指令
5.2 与坐标和坐标系有关的指令
5.2.1 工作坐标系设定指令
Ｇ92模态指令
程序段格式为：G92 X Y Z
X、Y、Z为刀位点在工件坐标系中的初始位置。
G92 X25.0 Z350.0 设定工件坐标系为X1O1Z1 G92 X25.0 Z10.0
Z
第5章 数控编程常用指令
5.2 与坐标和坐标系有关的指令
5.2.6 绝对值编程指令与增量值编程指令
绝对值编程指令是G90，增量值编程指令是G91，它们是
一对模态指令。G90出现后，其后的所有坐标值都是绝对坐标，
当G91出现以后，G91以后的坐标值则为相对坐标。
Y 绝对值编程
Y
增量值编程
B
B
25
37 12
5.4 辅助功能及其它功能指令
5.4.1 辅助功能指令 4、M03、M04、M05——主轴正转、反转、停止指令
M03表示主轴正转，M04表示主轴反转。所谓主则为反转。 M05表示主轴停止转动。
