UML-超市管理系统
面向对象分析与设计（UML）综合实验报告项目名称：超市管理系统目录第2章系统用例模型 (13)2.1 参与者的识别 (13)第2章系统用例模型 (13)2.1 参与者的识别 (13)第2章系统用例模型 (13)2.1 参与者的识别 (13)第2章系统用例模型 (13)2.1 参与者的识别 (13)第2章系统用例模型 (13)2.1 参与者的识别 (13)第2章系统用例模型 (13)2.1 参与者的识别 (13)第1章系统需求分析1.1 超市管理系统业务概述超市管理系统是在为超市提供快捷、方便的结账体系，高效的库存和财务管理系统，让顾客在超市更加快捷方便，让超市的管理和运营工作更加完善。
因为超市管理系统是基于超市内部普通员工和管理人员的系统，所以非超市员工是无权进行操作的。
该超市管理系统的用户：仓库管理员，收银员，采购员，会计，系统管理员，经理。
基本流程是：一个具有相对权限的人登录相应的系统板块，了解相应的信息。
如图所示，为系统整体功能模块图，该系统分为7大子系统，分别为仓库管理系统、采购管理系统、财务管理系统、人事管理系统、销售管理系统、登录系统、信息管理系统。
图1-1系统整体功能模块图管理员和员工通过身份验证方式登录相应权限的子系统以多种视图浏览并了解超市信息。
1.系统管理员通过“超市信息管理”子系统进行超市系统的升级和维护管理操作，并为管理超市货物、查看和发布相关信息，，用户登录分别提供数据库服务。
系统管理员可以管理管理层和普通员工信息。
2.管理层通过输入口令方式登录执行相应操作，包括进入采购系统、财务系统、销售系统、人事系统。
3.销售员登录销售系统了解产品相关信息，数量。
4.收银员登录销售系统执行收款、退款、找零、退货服务。
5.仓库管理登录“仓库管理系统”，及时获知仓库仓库产品数量机种类信息，并根据公司需要决定采购的产品的种类及数量。
6.采购员登录“采购系统”获知采购的数量及种类，提供采购预算。
7.会计登录“财务系统”对公司每月发放的员工工资、奖金、产品进货成本、公司总利润、下一季度财政预算做成总表并进行报告。
1.2 超市管理系统各子系统需求分析这是一个基本的超市管理系统，包括7个子系统：仓库管理系统、采购管理系统、财务管理系统、人事管理系统、销售管理系统、登录系统、信息管理系统，每个子系统的具体功能如下描述：1.2.1 仓库管理子系统在仓库管理子系统中，其功能概述如下：（1）仓库管理员登陆仓库子系统；（2）查看仓库内商品种类，仓库管理员进入系统选择查看商品种类；（3）查看仓库商品相应种类的数量；（4）查看最近一个月畅销产品的数量及种类；（5）根据查看结果制定采购商品计划。
图1.2.1.1 仓库管理系统流程图1.2.2 采购管理子系统在采购管理子系统中，其功能概述如下：（1）采购员登录采购管理系统；（2）采购员查看由仓库管理员报上来的进货单；（3）查看退货单（包括产品种类、名称、产地、数量等信息；（4）查看当前仓库的库存状态；（5）根据查看结果制定采购预算生成报表上传给财务系统；（6）当预算审批之后进行采购活动，并将商品入库。
图1.2.2.1 采购管理系统流程图1.2.3 财务管理子系统在财务管理子系统中，其功能概述如下：（1）会计登录财务管理系统；（2）添加公司每个员工的工资和奖金记录；（3）会计删除公司每个员工的工资和奖金记录；（4）会计查看公司每个员工的工资和奖金记录；（5）根据各部门上传过来的预算并结合本公司的实际营收制作公司的利润报表；（6）根据公司的实际情况，制作下季度公司的利润预算。
图1.2.3.1 财务管理系统流程图1.2.4 人事管理子系统在人事管理子系统中，其功能概述如下：（1）管理层登录认识管理系统（2）进入普通员工和管理层界面；（3）在普通员工管理中招聘员工；（4）在普通员工管理中解除员工；（5）在普通员工管理中调离员工；（6）在普通员工管理中查看员工信息；（7）在普通员工管理中删除员工信息；（8）在普通员工管理中添加员工信息；（9）在管理层管理中查看管理员信息；(10)在管理层管理中删除管理员信息；(11) 在管理层管理中添加管理员信息。
图1.2.4.1 人事管理系统流程图1.2.5 销售管理子系统在销售管理子系统中，其功能概述如下：（1）收银员登录系统为顾客进行收款服务；（2）收银员为顾客进行退款服务；（3）收银员为顾客进行退货服务；（4）收银员为顾客进行打印购物小票服务；（5）收银员为顾客进行找零服务。
图1.2.5.1 销售管理系统流程图1.2.6 登录子系统登录管理子系统中，所有已经在系统中注册了的用户在具有相应权限的登录界面进行登录，其子系统的主要功能如下：（1）用户输入用户名；（2）用户输入密码；（3）用户登录成功后修改登录密码。
图1.2.6.1 登陆系统流程图1.2.7 信息管理子系统在信息理子系统中，其功能概述如下：（1）系统管理员登陆信息管理系统；（2）在商品信息管理中添加产品的相关信息；（3）在商品信息管理中删除产品的相关信息；（4）在商品信息管理中查看产品的相关信息；（5）在财务信息管理中添加公司财务的相关信息；（6）在财务信息管理中删除公司财务的相关信息；（7）在财务信息管理中查看公司财务的相关信息；（8）在人事信息管理中添加公司人事的相关信息；（9）在人事信息管理中删除公司人事的相关信息；（10）在人事信息管理中查看公司人事的相关信息；（11）在销售信息管理中添加公司销售的相关信息；（12）在销售信息管理中删除公司销售的相关信息；（13）在人事信息管理中查看公司销售的相关信息。
图1.2.7.1 信息管理系统流程图第2章系统用例模型2.1 参与者的识别1、系统管理员通过“超市信息管理”子系统进行超市系统的升级和维护管理操作，并为管理超市货物、查看和发布相关信息，用户登录分别提供数据库服务。
系统管理员可以管理管理层和普通员工的信息。
2、管理层通过输入口令方式登录系统执行相应操作，包括可以进入采购系统、财务系统、销售系统、人事系统。
3、人事经理登录人事管理系统，对普通员工和员工进行管理。
4、收银员登录销售系统执行收款、退款、找零服务。
5、仓库管理员登录“仓库管理系统”，及时获知仓库产品数量及种类信息，并根据公司需要决定需要采购的产品种类及数量。
6、采购员登录“采购系统”获知采购的数量和种类，并寻找供应商提供供货服务，提供采购预算。
7、会计登录“财务系统”对公司每月发放的员工工资和奖金、产品进货成本、公司的总利润、下一季度的财政预算做成总表并进行报告.该系统的参与者有:系统管理员、管理层、人事经理、收银员、仓库管理员、采购员、会计。
2.1 仓库管理用例模型2.1.1 仓库管理用例图图2.1.1.1 仓库管理用例图2.1.2 仓库管理用例图相关说明用户能够通过该系统进行如下活动：（1）仓库管理员登陆界面；（2）查看商品种类和数量；（3）查看最近一月畅销商品种类和数量；（4）为采购员制定采购计划。
为仓库管理员和管理层供浏览产品种类、数量，了解畅销产品的种类及数量，并为仓库管理员提供制定采购计划的功能。
系统用例图如图2.1.1.1。
2.2 采购管理用例模型2.2.1 采购管理用例图图2.2.1.1 采购管理用例图2.2.2 采购管理用例图相关说明用户能够通过该系统进行如下活动：（1）采购员登陆界面；（2）查询进货单；（3）查询退货单；（4）查询当前库存；（5）做出采购预算；（6）商品采购入库。
为采购员提供了解采购数据、作出采购预算和商品采购入库的功能。
系统用例图如图2.2.1.1。
2.3 财务管理用例模型2.3.1 财务管理用例图图2.3.1.1 财务管理用例图2.3.2 财务管理用例图相关说明用户能够通过该系统进行如下活动：（1）会计登陆界面；（2）制作下季度公司预算报表；（3）制作本月利润报表；（4）查看工资奖金记录；（5）删除工资奖金记录；（6）添加工资奖金记录。
为会计提供每月发放的员工工资和奖金、产品进货预算、公司的总利润、下一季度的财政预算做成总表并进行报告的功能。
用例图如图2.3.1.1.2.4 人事管理用例模型2.4.1 人事管理用例图图2.4.1.1 人事管理用例图2.4.2 人事管理用例图相关说明用户能够通过该系统进行如下活动：（1）人事经理登陆界面；（2）招聘员工;（3）解除员工;（4）调离员工;（5）查看员工信息;（6）添加员工信息;（7）删除员工信息;（8）查看管理员信息;（9）添加管理员信息;（10）删除员工信息.为管理层用户提供人事招聘、解除、调离的功能。
用例图如图2.4.1.1。
2.5 销售管理用例模型2.5.1 销售管理用例图图2.5.1.1 销售管理用例图2.5.2 销售管理用例图相关说明用户能够通过该系统进行如下活动：(1)收银员登陆界面；(2)收银员扫描商品收款;(3)收银员打印购物票;(4)收银员找零;(5)收银员退款;(6)收银员退货.为收银员用户提供收款、退款、找零、打印购物小票的功能。
用例图如图2.5.1.1。
2.6 登陆用例模型2.6.1 登陆用例图图2.6.1.1 登陆用例图2.6.2 登陆用例图相关说明用户能够通过该系统进行如下活动：（1）用户登入系统界面，在指定位置输入用户名和密码；（2）系统进行身份验证后，若验证通过，则进入系统；若验证未通过，则重新输入。
（3）用户登录系统后，可修改密码。
用户在进入系统之前要登输入密码和用户名，登录系统。
本系统提供在指定位置输入密码和用户名及修改密码的功能。
系统用例图如图2.6.1.1。
2.7 信息管理用例模型2.7.1 信息管理用例图图2.7.1.1 信息管理用例图2.7.2 信息管理用例图相关说明用户能够通过该系统进行如下活动：(1)系统管理员登陆界面；(2)系统管理员添加商品信息；(3)系统管理员删除商品信息；(4)系统管理员查看商品信息；(5)系统管理员添加财务信息；(6)系统管理员删除财务信息；(7)系统管理员查看财务信息；(8)系统管理员添加人事信息；(9)系统管理员删除人事信息；(10)系统管理员查看人事信息；(11)系统管理员添加销售信息；(12)系统管理员删除销售信息；(13)系统管理员查看销售信息；为管理员提供管理和更新商品信息、财务信息、财务信息、认事信息、销售信息的管理和更新的功能。
用例图如图2.7.1.1。
第3章系统静态模型3.1 系统中的类仓库管理员（storeAdministrator），采购员(buyer)，会计(accountant)，人事经理(manager),收银员(cashier),系统管理员(systemAdministrator)，管理层(user)销售信息（sellInfomation），商品信息(goods)，员工信息(staff)，管理者信息(systemAdministrstor)，采购计划(stockPlan)，采购预算(stockBudget)，财务信息(financeInformation)3.1.1 参与者相关的类3.1.2 系统中其他的相关类sellInformation +sellUnit+salesAmount+date+examine()+add()+password()sellInformation+sellUnit+salesAmount+date+examine()+add()+password()staff+name+moibleNumber+password+examine()+add()+delete()systemAdministrator+name+moibleNumber+passwordstockPlan +stockDate +stockState +produceDate +producer+produce()stockBuidget+stockDate+stockState+consituteDate+produce()financeInformation+cashState+date+profit+buyCost+add()+examine()+delete()3.2 系统中类与类的关系3.2.1 仓库管理系统类图图3.2.1.1 仓库管理系统类图3.2.2 采购管理系统类图3.2.2.1 采购管理系统类图3.2.3 财务管理系统类图3.2.3.1 财务管理系统类图3.2.4 人事管理系统类图3.2.4.1 人事管理系统类图3.2.5 销售管理系统类图3.2.5.1 销售管理系统类图3.2.6 信息管理系统类图3.2.6.1 信息管理系统类图3.2.7 登录系统类图3.2.7.1 登录系统类图第4章系统动态模型4.1 超市管理系统中的顺序图与协作图序列图描绘了系统中一组对象在时间上交互的整体行为。

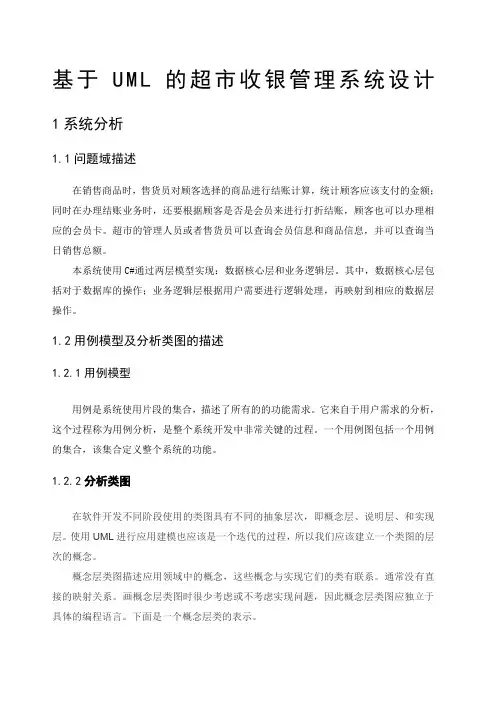

基于UML的超市收银管理系统设计
基于U M L的超市收银管理系统设计1系统分析1.1问题域描述在销售商品时，售货员对顾客选择的商品进行结账计算，统计顾客应该支付的金额；同时在办理结账业务时，还要根据顾客是否是会员来进行打折结账，顾客也可以办理相应的会员卡。
超市的管理人员或者售货员可以查询会员信息和商品信息，并可以查询当日销售总额。
本系统使用C#通过两层模型实现：数据核心层和业务逻辑层。
其中，数据核心层包括对于数据库的操作；业务逻辑层根据用户需要进行逻辑处理，再映射到相应的数据层操作。
1.2用例模型及分析类图的描述1.2.1用例模型用例是系统使用片段的集合，描述了所有的的功能需求。
它来自于用户需求的分析，这个过程称为用例分析，是整个系统开发中非常关键的过程。
一个用例图包括一个用例的集合，该集合定义整个系统的功能。
1.2.2分析类图在软件开发不同阶段使用的类图具有不同的抽象层次，即概念层、说明层、和实现层。
使用UML进行应用建模也应该是一个迭代的过程，所以我们应该建立一个类图的层次的概念。
概念层类图描述应用领域中的概念，这些概念与实现它们的类有联系。
通常没有直接的映射关系。
画概念层类图时很少考虑或不考虑实现问题，因此概念层类图应独立于具体的编程语言。
下面是一个概念层类的表示。
说明层类图。
此时我们考察的是类的接口部分，而不是实现部分。
这个接口可能因为实现环境、运行特性等有多种不同的实现。
实现层类图才真正考虑类的实现问题，提供实现的细节。
此时的类的概念才应该是真正的严格意义上的类。
它揭示了软件实体的构成情况。
2系统设计2.1设计类图类图如下图所示?主要类：管理员、会员（顾客）、信息商品信息2.2核心用例的顺序图（1）、?理想状态下商品交易过程（购买成功且不用找零）?顺序如下：?1、?管理员（收银员）输入用户名、密码登陆系统；?2、?收银员查询商品信息；3、数据库返回查询的商品信息；?4、?收银员查询会员记录；5、系统返回会员记录；6、收银员确认查询信息；7、收银员根据顾客选择计算营业额；8、交易结束。
UML超市管理系统ER图用例图类图状态图等等
信息系统分析报告超市管理系统小组成员：韩娜2009012239冯超然2009012236仇震2009012246目录1. 前言 (3)2. 系统需求分析 (3)3. ER图 (4)4. 用例图 (5)5. 用例描述 (7)6. 类图 (8)7. 时序图 (9)8. 通信图 (10)1.前言本文主要目的是利用建模工具对超市管理系统进行建模，用类图、用例图、时序图、协作图、状态图、活动图等面向对象分析与设计的软件过程，更好的被用户所理解。
2.系统需求分析超市管理系统需要实现对超市收银，库存，采购的管理，系统需要方便易用，辅助超市员工对超市进行管理，提高超市员工的工作效率，进而提高超市的收益。
本系统实现对进货单的添加、修改、删除、查询功能，对每一笔进货单都进行备案，存入数据库中，可以按货单号和进货日期多种方式进行查询，对数据库中无用的进货单执行删除操作。
对每一笔进货单中的货物的详细信息进行记载，将货物的详细信息载入数据库中，方便查询和对货物信息的管理。
本系统还需要对库存信息实行管理，是超市工作人员能随时查看库存情况，及时提醒采购员对缺货商品采购。
3.ER图4.用例图包图：参与者用例图：收银管理用例图：库存管理用例：后台管理用例：5.用例描述6.类图分析用例描述，作出如下类图：7.时序图7.1、管理员登录管理员登录界面主要是验证登录信息，当输入的登录信息不正确时，提示用户并且重新返回登录界面。
7.2、管理员添加进货单管理员添加进货单的操作，管理员填写好相应的进货单项之后，系统自动把进货单信息写入数据库中，修改了进货单数据库中的内容，同时数据库也自动的修改了柜存信息中的内容。
8.通信图8.1、管理员登录8.2、管理员添加进货单UML超市管理系统ER图用例图类图状态图等等11/ 11。
UML-超市管理系统
面向对象分析与设计（UML）综合实验报告项目名称：超市管理系统目录第1章系统需求分析41。
1 超市管理系统业务概述41.2 超市管理系统各子系统需求分析51。
2。
1 仓库管理子系统51。
2。
2 采购管理子系统61。
2。
3 财务管理子系统61。
2。
4 人事管理子系统71。
2。
5 销售管理子系统81。
2.6 登录子系统81.2.7 信息管理子系统9第2章系统用例模型112.1 仓库管理用例模型1错误!未定义书签。
2。
1.1 仓库管理用例图错误!未定义书签。
22.1.2 仓库管理用例图相关说明错误!未定义书签。
22.2 采购管理用例模型错误!未定义书签。
22。
2。
1 采购管理用例图错误!未定义书签。
22.2.2 采购管理用例图相关说明错误!未定义书签。
32.3 财务管理用例模型错误!未定义书签。
32.3.1 财务管理用例图错误!未定义书签。
32.3.2 财务管理用例图相关说明错误!未定义书签。
42.4 人事管理用例模型错误!未定义书签。
42。
4.1 人事管理用例图错误!未定义书签。
52.4。
2 人事管理用例图相关说明错误!未定义书签。
52.5 销售管理用例模型162。
5。
1 销售管理用例图162。
5.2 销售管理用例图相关说明162。
6 登陆用例模型162.6。
1 登陆用例图162.6。
2 登陆用例图相关说明172。
7 信息管理用例模型172。
7.1 信息管理用例图172.7。
2 信息管理用例图相关说明18第3章系统静态模型203.1 系统中的类203.1。
1 参与者相关的类203。
1。
2 系统中其他的相关类203。
2 系统中类与类的关系213。
2。
1 仓库管理系统类图2错误!未定义书签。
3.2.2 采购管理系统类图错误!未定义书签。
13。
2.3 财务管理系统类图错误!未定义书签。
13.2。
4 人事管理系统类图2错误!未定义书签。
3.2。
5 销售管理系统类图2错误!未定义书签。
3.2。
6 信息管理系统类图错误!未定义书签。

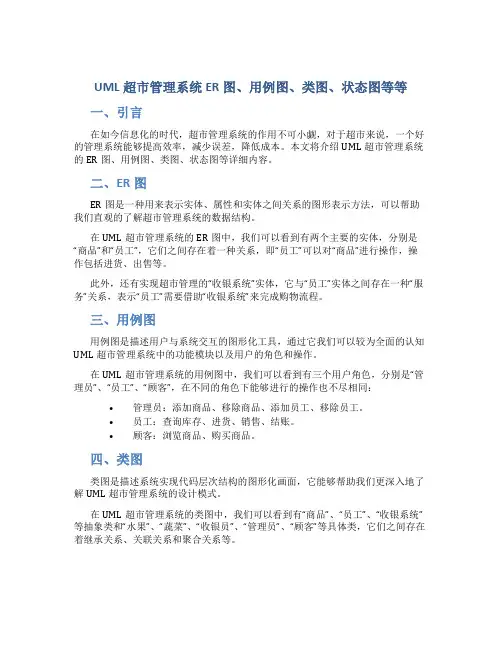

UML超市管理系统ER图用例图-类图状态图等等
UML超市管理系统ER图、用例图、类图、状态图等等一、引言在如今信息化的时代，超市管理系统的作用不可小觑，对于超市来说，一个好的管理系统能够提高效率，减少误差，降低成本。
本文将介绍UML超市管理系统的ER图、用例图、类图、状态图等详细内容。
二、ER图ER图是一种用来表示实体、属性和实体之间关系的图形表示方法，可以帮助我们直观的了解超市管理系统的数据结构。
在UML超市管理系统的ER图中，我们可以看到有两个主要的实体，分别是“商品”和“员工”，它们之间存在着一种关系，即“员工”可以对“商品”进行操作，操作包括进货、出售等。
此外，还有实现超市管理的“收银系统”实体，它与“员工”实体之间存在一种“服务”关系，表示“员工”需要借助“收银系统”来完成购物流程。
三、用例图用例图是描述用户与系统交互的图形化工具，通过它我们可以较为全面的认知UML超市管理系统中的功能模块以及用户的角色和操作。
在UML超市管理系统的用例图中，我们可以看到有三个用户角色，分别是“管理员”、“员工”、“顾客”，在不同的角色下能够进行的操作也不尽相同：•管理员：添加商品、移除商品、添加员工、移除员工。
•员工：查询库存、进货、销售、结账。
•顾客：浏览商品、购买商品。
四、类图类图是描述系统实现代码层次结构的图形化画面，它能够帮助我们更深入地了解UML超市管理系统的设计模式。
在UML超市管理系统的类图中，我们可以看到有“商品”、“员工”、“收银系统”等抽象类和“水果”、“蔬菜”、“收银员”、“管理员”、“顾客”等具体类，它们之间存在着继承关系、关联关系和聚合关系等。
此外，我们还可以看到有一系列类似于“超市”、“购物车”、“库存”、“销售记录”等的类，它们实现了超市管理的各个功能基础模块，能够帮助我们更清晰地了解UML超市管理系统的具体运行方式。
五、状态图状态图是描述状态机的一种图形化工具，它描述了一个对象在其生命周期内所经历的所有状态和转换关系。
超市管理系统UML类图和用例图
超市管理系统U M L类图和用例图集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#超市管理系统需求分析报告（使用面向对象的方法）目录超市管理系统需求分析报告（面向对象方法）1用例和用例图1.1 什么是用例和用例图用例是由行为者启动的系统完成的一系列动作，这些动作除了完成系统内部的计算与工作外，还包括与一些行为者的通信。
用例代表某些用户可见性的功能，实现一个具体的用户目标。
用例图（User Case）是由参与者，用例以及它们之间的关系构造成的用于描述系统功能的动态视图的图。
用例图展示了用例之间以及同用例参与者之间是怎样相互联系的。
用例图用于对系统、子系统或类的行为进行可视化，使用户能够理解如何使用这些元素，并使开发者能够实现这些元素。
用例图定义了系统的功能需求，它是从系统的外部看系统功能，并不描述系统内部对功能的具体实现。
1.2 用例图1.3 用例说明用例名称：超市管理系统之人事管理相关活动者：职工，人事部人员，超市管理系统之售后服务简要说明：人事部人员对职工进行人事调动，人事考核，培训，工资管理等一系列人事安排。
一切的人事安排都打印出报表及时通知给职工。
其中的人事考核将接受由超市管理系统之售后服务传过来的对职工的投诉的信息，作为人事考核的一个依据。
前置条件：人事部人员已经登录人事管理界面主事件流：1.人事部人员登录人事管理界面，用例开始2.系统提示输入人事管理对象职工的职工号3.人事部人员输入人事管理对象职工的职工号4.系统提示选择人事管理的四项管理：人事调动，人事考核，培训，工资管理5.人事部人员选择一项具体的人事管理：B1：选择人事调动B2：选择人事考核 B3：选择培训 B4：选择工资管理6.系统按选择做相关处理7.用例结束可选事件流：B1：选择人事调动1.系统提示选择人事调动中三项管理：就职，职位变更，离职2.人事部人员选择一项具体的人事调动管理：B5：选择就职B6：选择职位变更 B7：选择离职3.系统按选择做相关处理4.返回主事件流第7步B2：选择人事考核1.系统显示该职工可能存在的由超市管理系统之售后服务传入的被投诉的事项2.系统提示输入考核内容3.人事部人员输入考核内容4.系统提示给出职工考核结果5.人事部人员输入具体考核结果6.系统显示职工考核具体情况并打印报表7.返回主事件流第7步B3：选择培训1.系统提示选择培训项目2.人事部人员选择培训项目3.系统提示选择培训时间4.人事部人员选择培训时间5.系统显示该项培训具体事项并打印报表6.返回主事件流第7步B4：选择工资管理1.系统显示该职工当前工资情况2.系统提示修改该职工工资3.人事部人员修改该员工各项工资4.系统显示修改后职工工资情况并打印报表5.返回主事件流第7步B5：选择就职1.系统显示该后备职工具体情况2.系统将该职工信息由后备职工表转入就职职工表3.系统打印职工就职任命书4.返回主事件流第7步B6：选择职位变更1.系统显示该职工当前职位情况2.系统提示选择该职工变更后职位3.人事部人员选择变更后职位4.系统显示该职工变更后职位情况并答应职位变更报表5.返回主事件流第7步B7：选择离职1.系统显示该职工当前就职情况2.系统将该职工信息由就职职工表转入离职职工表3.系统打印职工离职报表4.返回主事件流第7步后置条件：无用例名称：超市管理系统之销售管理相关活动者：顾客，大客户，营业员，销售经理，超市管理系统之售后服务，超市管理系统之仓储管理简要说明：销售管理对超市的销售做总体的管理。

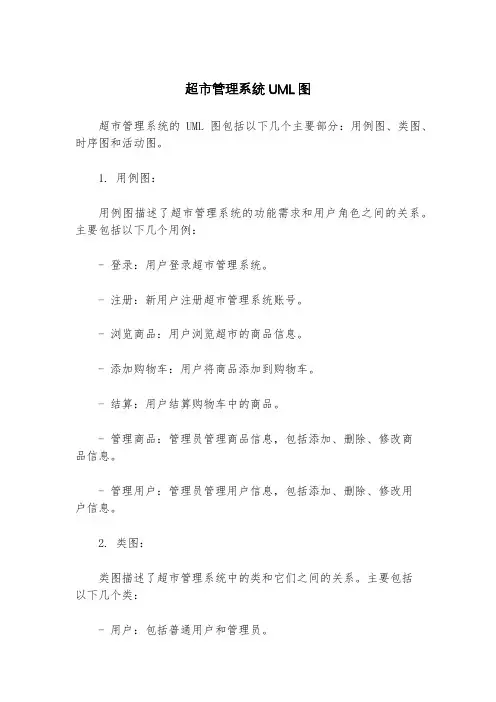

超市管理系统UML图
超市管理系统UML图超市管理系统的UML图包括以下几个主要部分：用例图、类图、时序图和活动图。
1. 用例图：用例图描述了超市管理系统的功能需求和用户角色之间的关系。
主要包括以下几个用例：- 登录：用户登录超市管理系统。
- 注册：新用户注册超市管理系统账号。
- 浏览商品：用户浏览超市的商品信息。
- 添加购物车：用户将商品添加到购物车。
- 结算：用户结算购物车中的商品。
- 管理商品：管理员管理商品信息，包括添加、删除、修改商品信息。
- 管理用户：管理员管理用户信息，包括添加、删除、修改用户信息。
2. 类图：类图描述了超市管理系统中的类和它们之间的关系。
主要包括以下几个类：- 用户：包括普通用户和管理员。
- 商品：包括商品名称、价格、库存等属性。
- 购物车：包括用户选择的商品信息。
- 订单：包括用户购买的商品信息和支付信息。
3. 时序图：时序图描述了超市管理系统中的交互过程和消息传递顺序。
主要包括以下几个时序图：- 用户登录：描述用户登录超市管理系统的过程。
- 浏览商品：描述用户浏览商品信息的过程。
- 添加购物车：描述用户将商品添加到购物车的过程。
- 结算：描述用户结算购物车中的商品的过程。
4. 活动图：活动图描述了超市管理系统中的业务流程和活动顺序。
主要包括以下几个活动图：- 用户注册：描述用户注册超市管理系统账号的流程。
- 管理商品：描述管理员管理商品信息的流程。
- 管理用户：描述管理员管理用户信息的流程。
以上是超市管理系统的UML图的主要内容，具体的细节和图形展示可以根据实际需求进行设计和补充。
有关超市管理系统的参考文献uml
有关超市管理系统的参考文献UML一、引言在当今信息化的社会中，超市管理系统的重要性日益凸显。
超市的销售、库存管理、员工管理等诸多方面需要一个高效、精确的系统来支持和管理。
统一建模语言（UML）作为一种标准的面向对象的建模语言，可以用来描述超市管理系统的需求、结构和行为，有助于开发人员和用户更好地理解和沟通。
本文将以超市管理系统为例，探讨如何使用UML来设计和分析超市管理系统。
二、UML在超市管理系统中的应用1. 用例图超市管理系统的用例图可以描述系统与外部用户（顾客、收银员、管理员）之间的交互关系，以及系统内部的模块之间的交互关系。
用例图可以包括顾客购物、收银员结账、管理员管理商品等各种用例，从而完整地描述了系统的功能和角色之间的交互。
2. 类图超市管理系统的类图描述了系统中各个对象之间的静态结构关系，包括类之间的关联、继承、聚合等。
通过类图，可以清晰地展现商品、顾客、员工等各种对象之间的关系，从而为系统的设计和实现提供了清晰的指导。
3. 顺序图顺序图可以描述系统中各个对象之间的消息交互顺序，帮助我们更好地理解系统中各个对象之间的动态交互过程。
顺序图可以展现顾客选购商品、收银员扫描商品、系统生成账单等各个步骤之间的消息传递过程，从而帮助我们更加深入地理解超市管理系统的运行流程。
4. 状态图超市管理系统中的商品、订单等对象都具有状态，状态图可以描述这些对象在不同状态下的行为和转换。
商品可以处于“售罄”、“促销中”等状态，订单可以处于“待处理”、“已发货”等状态，通过状态图可以清晰地描述这些状态之间的转换和对应的行为。
三、个人观点和理解在本文的内容中，UML作为一种标准的建模语言，可以帮助开发人员更加清晰地理解和分析超市管理系统。
通过用例图、类图、顺序图和状态图等方法，可以全面地描述超市管理系统的需求和结构，并辅助软件开发过程中的需求分析、系统设计和编码阶段。
UML的标准化和通用性使得不同开发团队之间能够更好地共享和沟通。
超市管理系统UML类图和用例图(图文借鉴)
超市管理系统需求分析报告（使用面向对象的方法）目录1用例和用例图 (1)1.1什么是用例和用例图 (1)1.2用例图 (2)1.3用例说明 (4)2类图 (10)2.1什么是类图 (10)2.2类图 (11)超市管理系统需求分析报告（面向对象方法）1用例和用例图1.1 什么是用例和用例图用例是由行为者启动的系统完成的一系列动作，这些动作除了完成系统内部的计算与工作外，还包括与一些行为者的通信。
用例代表某些用户可见性的功能，实现一个具体的用户目标。
用例图（User Case）是由参与者，用例以及它们之间的关系构造成的用于描述系统功能的动态视图的图。
用例图展示了用例之间以及同用例参与者之间是怎样相互联系的。
用例图用于对系统、子系统或类的行为进行可视化，使用户能够理解如何使用这些元素，并使开发者能够实现这些元素。
用例图定义了系统的功能需求，它是从系统的外部看系统功能，并不描述系统内部对功能的具体实现。
1.2 用例图1.3 用例说明用例名称：超市管理系统之人事管理相关活动者：职工，人事部人员，超市管理系统之售后服务简要说明：人事部人员对职工进行人事调动，人事考核，培训，工资管理等一系列人事安排。
一切的人事安排都打印出报表及时通知给职工。
其中的人事考核将接受由超市管理系统之售后服务传过来的对职工的投诉的信息，作为人事考核的一个依据。
前置条件：人事部人员已经登录人事管理界面主事件流：1.人事部人员登录人事管理界面，用例开始2.系统提示输入人事管理对象职工的职工号3.人事部人员输入人事管理对象职工的职工号4.系统提示选择人事管理的四项管理：人事调动，人事考核，培训，工资管理5.人事部人员选择一项具体的人事管理：B1：选择人事调动B2：选择人事考核B3：选择培训B4：选择工资管理6.系统按选择做相关处理7.用例结束可选事件流：B1：选择人事调动1.系统提示选择人事调动中三项管理：就职，职位变更，离职2.人事部人员选择一项具体的人事调动管理：B5：选择就职B6：选择职位变更B7：选择离职3.系统按选择做相关处理4.返回主事件流第7步B2：选择人事考核1.系统显示该职工可能存在的由超市管理系统之售后服务传入的被投诉的事项2.系统提示输入考核内容3.人事部人员输入考核内容4.系统提示给出职工考核结果5.人事部人员输入具体考核结果6.系统显示职工考核具体情况并打印报表7.返回主事件流第7步B3：选择培训1.系统提示选择培训项目2.人事部人员选择培训项目3.系统提示选择培训时间4.人事部人员选择培训时间5.系统显示该项培训具体事项并打印报表6.返回主事件流第7步B4：选择工资管理1.系统显示该职工当前工资情况2.系统提示修改该职工工资3.人事部人员修改该员工各项工资4.系统显示修改后职工工资情况并打印报表5.返回主事件流第7步B5：选择就职1.系统显示该后备职工具体情况2.系统将该职工信息由后备职工表转入就职职工表3.系统打印职工就职任命书4.返回主事件流第7步B6：选择职位变更1.系统显示该职工当前职位情况2.系统提示选择该职工变更后职位3.人事部人员选择变更后职位4.系统显示该职工变更后职位情况并答应职位变更报表5.返回主事件流第7步B7：选择离职1.系统显示该职工当前就职情况2.系统将该职工信息由就职职工表转入离职职工表3.系统打印职工离职报表4.返回主事件流第7步后置条件：无用例名称：超市管理系统之销售管理相关活动者：顾客，大客户，营业员，销售经理，超市管理系统之售后服务，超市管理系统之仓储管理简要说明：销售管理对超市的销售做总体的管理。
超市管理系统UML图7.0
超市管理系统UML图小组成员：孙天暐（1108060076）邓晓鸣（1108060063）夏泽业（1108060037）一、用例图：用例描述：用户权限管理执行者：管理者前置条件：管理者已登录系统；基本路径：（a）进入用户管理界面，显示目前的系统用户，以及每个用户具有的权限；（b）点击不同的用户，可以显示这个用户的信息以及相应权限，必要时可以修改其权限；（c）可以增加用户，也可以删除用户。
用例描述：销售管理执行者：管理者前置条件：管理者已登录系统；基本路径：（a）进入结账界面，选择用户结账方式；（b）结账完成后打印发票；（c）记录商品信息。
用例描述：进货管理执行者：管理者前置条件：用户已登录系统；基本路径：（a）进入进货管理界面，查询商品信息；（b）有商品入库，记录商品信息；（c）顾客退货，记录商品信息。
用例描述：顾客管理执行者：顾客前置条件：顾客已登录系统基本路径：（a）进入商品查询界面，查看商品信息；（b）选择要购买的商品及数量；（c）跳转到销售管理。
仓库管理员二、类图:1、建立对象类（1）类名：用户类的编号：类的类型：功能：系统管理员设置用户权限属性：用户号、用户密码、用户名称、用户权限操作：用户登录（）、添加用户（）、删除用户（）、授权（）、撤销授权（）、修改权限（）（2）类名：订单类的编号：类的类型：功能：订单信息存储及管理属性：订单号、订单时间、产品号、产品名称、用户号、产品数量操作：添加订单（）、修改修改（）、删除订单（）、查询订单（）、（3）类名：产品类的编号：类的类型：功能：产品的管理属性：产品号、产品数量、产品价格、产品名称操作：查找产品（）、添加产品（）、删除产品（）、修改产品（）2、定义用户接口（1）接口类名：用户管理接口类的编号：接口类的类型：抽象类功能：系统管理员对管理员和用户管理以及权限管理的操作抽象操作：注册账号（）、添加用户（）、删除用户（）、授权（）、撤销授权（）、修改权限（）（2）接口类名：销售信息管理接口类的编号：接口类的类型：抽象类功能：对销售信息进行查看修改等抽象操作：销售金额查询（）、物品信息查询（）、更新销售信息（）（3）接口类名：物品信息管理接口类的编号：接口类的类型：抽象类功能：面试管理员管理简历和面试相关事务抽象操作：物品信息查询（）销售信息查询下订单浏览三、顺序图：登录：用户管理：订单：查询销售信息：浏览商品：四、活动图：订单：销售信息：浏览商品：五、状态图浏览商品状态图：销售状态图：。
UML-超市管理系统
UML-超市管理系统1. 系统概述超市管理系统是一个用于管理超市商品、库存、销售和员工等信息的管理系统。
该系统可以帮助超市提高工作效率，降低运营成本，并实现对各项业务的实时监控和数据分析。
2. 静态结构2.1 类图类图描述了系统的静态结构，包括类、属性和方法。
以下是一些主要类的示例：•商品类（Product）：包含商品ID、名称、价格、类别等属性，提供查询商品信息的方法。
•库存类（Inventory）：包含库存量、供应商等属性，提供添加、删除和更新库存的方法。
•销售类（Sale）：包含销售记录ID、商品ID、销售数量、销售时间等属性，提供查询销售记录的方法。
•员工类（Employee）：包含员工ID、姓名、职位、工资等属性，提供查询员工信息的方法。
2.2 对象图对象图展示了系统中对象之间的实例关系。
例如，一个库存对象可以包含多个商品对象。
2.3 组件图组件图描述了系统的模块划分和依赖关系。
例如，商品管理模块、库存管理模块和销售管理模块等。
2.4 部署图部署图展示了系统在物理硬件上的部署情况，包括服务器、客户端等。
3. 动态行为3.1 序列图序列图描述了系统中对象之间交互的顺序。
以下是一个示例序列图：1.用户登录系统。
2.系统验证用户身份。
3.用户选择进入商品管理模块。
4.系统展示商品列表。
5.用户查询特定商品信息。
6.系统返回查询结果。
3.2 协作图协作图展示了系统中对象之间交互的协作关系。
例如，商品管理模块中的商品查询功能涉及多个对象的协作。
3.3 状态图状态图描述了系统中的对象在不同条件下的状态变化。
例如，一个商品对象在库存充足、销售后和库存不足等状态之间的转换。
3.4 用例图用例图展示了系统的主要功能模块和用户之间的交互。
例如，用户可以进行商品查询、库存管理和销售统计等操作。
4. 数据库设计数据库设计包括数据表的创建、字段定义和关联关系。
以下是一个简化示例：•商品表（Product）：商品ID（主键）、名称、价格、类别等字段。
