系统工程概论系统的结构和功能
1.2 系统的结构和功能 ➢ 系统和要素的关系 ➢ 系统结构 ➢ 系统功能 ➢ 结构功能关系
1.3 系统环境与不确定性 ➢ 系统环境 ➢ 不确定性 ➢ 系统环境不确定性分类 ➢ 不确定性管理方法
2020/5/22
1
1.2 系统结构和功能
➢ 系统和元素的关系
未来时间点上
现在时间点上的人
分类：内生不确定性、外生不确定性。
层次：
越 来 越 不 确 定
环境前景清晰明显（点的分析方法） 环境前景有几种可能（线的分析方法） 环境前景有一定范围（面的分析方法） 环境前景不明确（体的分析方法）
2020/5/22
7
系统的分类
自然界所面临的系统是各种各样的，它们以各种各样的形态存在于 这个五彩缤纷的世界。因此，我们就可以按照系统在自然界存在的形 态及性质，将系统分为各种各样的类型。
2020/5/22
4
1.2 系统结构和功能
➢ 结构和功能的关系
产生新质
？
要素通过结构
结构：内部状态 内部作用
决定
受制于 绝对依赖性
功能：外部状态 受制于 环境 外部作用 相对独立性
结构和功能的具体表现关系：
反作用于
结构不同，功能不同； 结构不同，功能相同；
结构相同，功能不同；
结构相同，功能相同。
整体和结构的关系：1.结构是整体存在的基础； 2.结构的变化导致整体性能的改变； 3.结构是整体和部分相互联系、相互作用的纽带； 4.结构受到整体的制约。
2020/5/22
3
1.2 系统结构和功能
➢ 系统功能
定义：系统整体与环境相互作用反映的能力。 （内部功能、外部功能及相互相互关系）
输入
系统功能 输入
（整体和部分） 1.整体制约部分，系统通过整体作用支 配和控制要素。
① 整体的特性和功能决定部分的特性和功能； ② 整体的存在和发展决定部分的存在和发展；
2.部分反作用于整体，要素通过相互作用 决定系统的特性和功能。
① 部分是整体存在的基础； ② 组成部分的数量或质量发生变化将导致系统整体
的改变；
3.系统和要素的概念具有相对性
2020/5/22
5
1.3 系统环境和不确定性
➢ 系统环境
定义：存在于系统以外的事物（物质、能量、信息）的总称
系统、环境概念的对应性 系统边界（空间上、逻辑上） 超环境系统
系统和环境的关系：
系统受到环境的制约 系统离不开环境
2020/5/22
6
1.3 系统环境和不确定性
➢ 不确定性
定义：没有概率分布与所考查事件的结果相联系的情形。
物质、能量、信息 （转换） 物质、能量、信息
特点：1.易变性（易受环境影响，比结构活跃）； 2.相对性（功能关系和结构关系可相互转换）； 3.功能的发挥需要进行有效的控制（企业生产线终端检测）。
功能方法：从研究系统与环境的相互作用中把握系统能力和行为的方法。 1.功能分析法（要素－功能方法、环境－功能方法）； 2.功能模拟方法（功能相似；内部结构可不一；电脑和人脑） 3.黑箱方法（山区流域的产汇流）
2020/5/22
8
实体系统和概念系统
2020/5/22
9
动态系统和静态系统
2020/5/22
10
从系统规模分类
2020/5/22
11
总结
2020/5/22
12
2020/5/22
2
1.2 系统结构和功能
➢ 系统结构
定义：组成系统的各要素（子系统）之间在数量上的比例和空间或时间 上的联系方式。（实质；普遍属性）
形式：数量、时序、空间、逻辑结构 平衡结构（特点）、非平衡结构（地下水系统）
特性：1.稳定性（何谓稳定？特点？） 2.层次性（等级性、多侧面性） 3.相对性（由层次性决定） 4.开放性

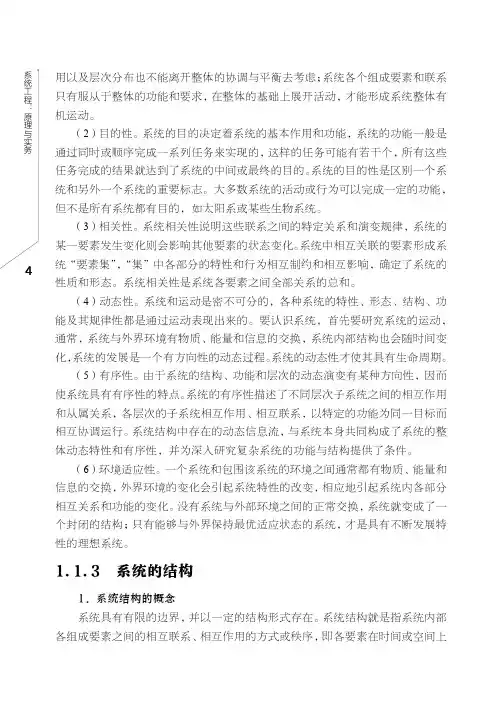

系统的结构_系统工程：原理与实务_[共3页]
![系统的结构_系统工程：原理与实务_[共3页]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/01c1d7c9650e52ea5418985d.webp)
4 系统工程：原理与实务用以及层次分布也不能离开整体的协调与平衡去考虑；系统各个组成要素和联系只有服从于整体的功能和要求，在整体的基础上展开活动，才能形成系统整体有机运动。
（2）目的性。
系统的目的决定着系统的基本作用和功能，系统的功能一般是通过同时或顺序完成一系列任务来实现的，这样的任务可能有若干个，所有这些任务完成的结果就达到了系统的中间或最终的目的。
系统的目的性是区别一个系统和另外一个系统的重要标志。
大多数系统的活动或行为可以完成一定的功能，但不是所有系统都有目的，如太阳系或某些生物系统。
（3）相关性。
系统相关性说明这些联系之间的特定关系和演变规律，系统的某一要素发生变化则会影响其他要素的状态变化。
系统中相互关联的要素形成系统“要素集”，“集”中各部分的特性和行为相互制约和相互影响，确定了系统的性质和形态。
系统相关性是系统各要素之间全部关系的总和。
（4）动态性。
系统和运动是密不可分的，各种系统的特性、形态、结构、功能及其规律性都是通过运动表现出来的。
要认识系统，首先要研究系统的运动，通常，系统与外界环境有物质、能量和信息的交换，系统内部结构也会随时间变化，系统的发展是一个有方向性的动态过程。
系统的动态性才使其具有生命周期。
（5）有序性。
由于系统的结构、功能和层次的动态演变有某种方向性，因而使系统具有有序性的特点。
系统的有序性描述了不同层次子系统之间的相互作用和从属关系，各层次的子系统相互作用、相互联系，以特定的功能为同一目标而相互协调运行。
系统结构中存在的动态信息流，与系统本身共同构成了系统的整体动态特性和有序性，并为深入研究复杂系统的功能与结构提供了条件。
（6）环境适应性。
一个系统和包围该系统的环境之间通常都有物质、能量和信息的交换，外界环境的变化会引起系统特性的改变，相应地引起系统内各部分相互关系和功能的变化。
没有系统与外部环境之间的正常交换，系统就变成了一个封闭的结构；只有能够与外界保持最优适应状态的系统，才是具有不断发展特性的理想系统。
系统工程概论答案
系统工程概论答案2.1 什么是孤立系统、封闭系统和开放系统？试分别举例加以说明。
答：a.如果系统与其环境之间既没有物质的交换，也没有能量的交换，就称其为孤立系统。
显然，客观世界是不存在这种孤立系统的；b.如果系统与其环境可以交换能量但不可以交换物质，称其为封闭系统。
例如一个密闭的容器；c.如果系统与环境之间既有换，又有物质交换，就称其为开放系统。
如一个细胞。
2.2 什么是系统自组织现象？试描述一个具体的系统自组织现象。
答：系统中的元素在环境作用下，不依靠外力，发展形成有序结构的过程，称为系统自组织。
19世纪末化学家利色根发现，将碘化钾溶液加入到含有硝酸银的胶体介质中，在一定的条件下，所形成的碘化银沉淀物会构成一圈圈有规律间隔的环状分布，这种有序的环称为利色根环。
如激光的产生就是一个典型的自组织过程。
2.3 中国科学家对系统科学与技术有过哪些贡献?答：我国学者钱学森于1989年提出“综合集成法”，是对系统工程方法论研究方面作出的新贡献。
2.4 如何全面正确理解系统的整体性和“1+1>2”表达式？答：系统不是各孤立部分属性的简单叠加，它还具有各孤立部分所没有的新的性质和行为。
系统的整体性质有时通俗地表达为“1+1>2”，但实际情况是复杂的，也有可能等于2或小于2，这取决于系统的结构、各部分的属性及系统内协同作用的强弱。
这主要是从系统的交通角度来理解的。
2.5 耗散结构理论、协同学和混沌理论的主要观点是什么？有什么共同点和不同点？答：a.散结构理论认为一个系统总是朝着均匀和无序的平衡态发展，系统的熵不断增大，直至达到平衡态，此时系统的熵最大，但对于一个开放系统，系统的熵却可能增长、维持或减小。
b.协同学研究系统的各个部分如何进行协作，并通过协作导致系统出现空间上、时间上或功能上的有序结构。
c.混沌是由确定性的发展过程中产生出来的一种随机运动。
它不是简单的无序状态，在“杂乱无章”运动中又包含普适常数，包含自相似性。
系统工程概论论文
系统工程概论论文学院：电气信息工程学院班级：自动化09-2班姓名：xxx学号：540901010224系统工程摘要：系统工程是从整体出发合理开发、设计、实施和运用系统科学的工程技术。
它根据总体协调的需要，综合应用自然科学和社会科学中有关的思想、理论和方法，利用电子计算机作为工具，对系统的结构、要素、信息和反馈等进行分析，以达到最优规划、最优设计、最优管理和最优控制的目的。
关键字：系统工程思想，系统评价。
这一学期我们学习了系统工程概论这门课程，通过老师的讲解和自己的学习，我对系统工程有了一个大致的了解，深刻体会到了应用系统工程思想的重要性，它能让我们在学习和工作中达到事半功倍的效果。
系统工程实现系统最优化的科学。
1957年前后正式定名。
1960年左右形成体系。
是一门高度综合性的管理工程技术，涉及应用数学（如最优化方法、概率论、网络理论等）、基础理论（如信息论、控制论、可靠性理论等）、系统技术（如系统模拟、通信系统等）以及经济学、管理学、社会学、心理学等各种学科。
系统工程的主要任务是根据总体协调的需要，把自然科学和社会科学中的基础思想、理论、策略、方法等从横的方面联系起来，应用现代数学和电子计算机等工具，对系统的构成要素、组织结构、信息交换和自动控制等功能进行分析研究，借以达到最优化设计，最优控制和最优管理的目标。
系统工程大致可分为系统开发、系统制造和系统运用等3个阶段，而每一个阶段又可分为若干小的阶段或步骤。
系统工程的基本方法是：系统分析、系统设计与系统的综合评价（性能、费用和时间等）。
系统工程的应用日趋广泛，至20世纪70年代已发展成许多分支，如经营管理系统工程、后勤系统工程、行政系统工程、科研系统工程、环境系统工程、军事系统工程等。
用定量和定性相结合的系统思想和方法处理大型复杂系统的问题，无论是系统的设计或组织建立，还是系统的经营管理，都可以统一的看成是一类工程实践，统称为系统工程。
