风机盘管标准
风机盘管技术规格书
风机盘管技术规格书本规格书旨在介绍风机盘管的基本信息，包括用途、特点和优势等。
用途风机盘管主要用于空调系统中，用来调整室内空气温度和湿度，提供舒适的室内环境。
特点高效能：风机盘管采用先进的空气动力学设计和高效电机，能够快速调整室内气温，提供高效能的制冷和供暖效果。
静音设计：为了保证室内环境的安静和舒适，风机盘管采用静音技术，降低噪音产生，提供安静的空气流动。
可调节性：风机盘管具有多种运行模式和调节选项，可以根据不同需求进行灵活调整，满足不同房间的空调需求。
优势省能节电：风机盘管采用先进的节能技术，具有较高的能效比，能够有效减少能源消耗，降低空调运行成本。
空气质量控制：风机盘管配备先进的空气过滤系统，能够有效过滤室内空气，净化空气质量，提供健康环保的室内空气。
高可靠性：风机盘管采用优质材料和可靠的制造工艺，具有较高的稳定性和耐用性，能够长时间稳定运行。
以上是风机盘管的基本信息，详细技术规格请参考后续章节。
本文档详细列出了风机盘管的技术规格，包括尺寸、重量、风量、噪音等参数。
尺寸长度：[填写具体尺寸]宽度：[填写具体尺寸]高度：[填写具体尺寸]重量总重量：[填写具体重量]风量最大风量：[填写具体风量]最小风量：[填写具体风量]噪音最大噪音：[填写具体噪音水平]最小噪音：[填写具体噪音水平]请注意，以上参数仅为示例，请根据实际产品填写具体数值。
说明风机盘管的安装要求，包括安装位置、管道连接等。
安装位置：风机盘管应该安装在能够承受其重量的坚固表面上，确保稳定性和安全性。
应在通风良好且无阻碍的区域安装，避免与其他设备或物品相互干扰。
管道连接：在安装风机盘管之前，确保管道系统已经准备就绪，包括冷热水管道、冷却水管道等。
使用合适的密封材料和连接器，确保管道连接紧密并且无泄漏。
定期检查管道连接，确保其稳定可靠，防止任何漏水或脱落现象的发生。
其他要求：安装过程中，应按照相关安装说明书操作，确保安装过程符合规范要求。
风机盘管安装规范
风机盘管安装规范风机盘管是一种常用的暖通设备，用于空调系统的供暖和制冷。
正确的安装风机盘管对于确保设备的性能和使用寿命至关重要。
下面是风机盘管安装的一些规范和注意事项。
1. 安装位置选择风机盘管应安装在通风和排水良好的室内区域。
安装位置应远离易燃和易爆物品，并且不应受到阳光直射。
同时，应该保证空间足够，方便安装、维修和保养。
2. 安装底座在安装风机盘管之前，应安装合适的底座，以提供充足的支撑和稳定性。
底座应具备防震和防滑功能，并且需要平整、水平。
3. 电气接线在进行电气接线时，应根据设备提供的电气图纸和规范进行。
电源线应采用符合国家标准的电缆，并铺设在电缆沟中，以保证整洁和安全。
4. 管道连接管道连接应采用符合国家标准的接头和密封材料。
应检查连接口是否完好，确保没有漏气和泄露。
同时，应进行必要的压力测试，以验证管道系统的稳定性和安全性。
5. 风机安装风机的安装位置应符合设备的设计要求，并且具备较大的空间来确保空气流通。
在安装风机盘管时，应正确连接进风和出风口，并确保风机的运转方向正确。
同时，还需要保证风机与周围环境的距离足够，避免噪音和震动影响使用。
6. 排水设计风机盘管在制冷过程中会产生冷凝水，因此需要设计合适的排水系统。
排水管道应选择符合国家标准的材料，并进行必要的坡度。
排水口应设在易于检修和清洁的位置，并采用适当的防臭措施。
7. 隔震与降噪为了减少风机运转时的震动和噪音，应在风机和周围结构之间采取隔震措施。
隔震材料应具备一定的承载能力和耐久性，并能有效地抑制震动和噪音的传播。
8. 安全措施在进行风机盘管的安装过程中，应遵守相关的安全规范和操作规程。
安装人员需要佩戴符合要求的个人防护装备，并确保设备周围没有任何危险因素。
以上是风机盘管安装的一些规范和注意事项。
正确的安装可以确保设备的性能和使用寿命，并且提升用户的使用体验。
因此，在进行风机盘管安装之前，应仔细阅读设备的安装手册，并根据相关的规范进行操作。
风机盘管维修标准
风机盘管维修标准
盘管检查。
1)测风口温度
2)看高中低三档的风速有无变化
3)看有无风口漏水现象。
4)运行中有无异响。
运行有噪音。
1)盘管风叶有噪音，紧固风叶固定螺丝，清理风叶间隙灰尘。
2)轴承噪音，更换轴承或电机。
3)风管振动引起的其他噪音，调整风管的水平度以及与风管靠近的
其他吊筋的距离。
4)管道中的流水声，对空调盘管系统进行排气。
开机后风口没有风或风小。
1)电机扇叶堵，清理扇叶间的灰尘。
电机坏，更换电机。
启动电容
坏，更换启动电容。
2)风口风小，检查空调过滤网是否干净。
检查电机表面温度。
停机
后手盘扇叶是否灵活，不灵活更换轴承，灵活更换启动电容。
测量电机电压，更换电机。
清理风叶间隙。
空调没有效果。
1)打开排气阀检查，检查系统水温和排气。
2)摸进出水管温差。
3)清理管道过滤器。
空调漏水。
1)检查管道连接情况，软管、阀门的连接。
2)检查有无保温脱落。
3)检查积水盘中有无积水，清理异物，疏通管道。
调整盘管高度。
4)检查空调排气阀是否关闭。

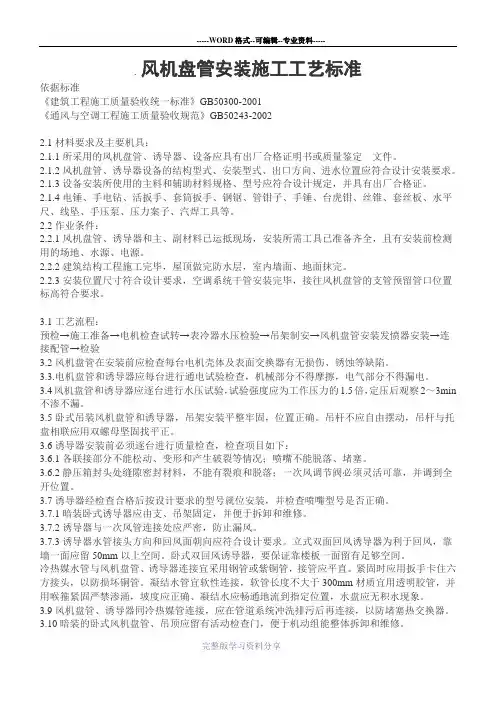

风机盘管安装施工工艺标准
.风机盘管安装施工工艺标准依据标准《建筑工程施工质量验收统一标准》GB50300-2001《通风与空调工程施工质量验收规范》GB50243-20022.施工准备2.1材料要求及主要机具：2.1.1所采用的风机盘管、诱导器、设备应具有出厂合格证明书或质量鉴定文件。
2.1.2风机盘管、诱导器设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。
2.1.3设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。
2.1.4电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。
2.2作业条件：2.2.1风机盘管、诱导器和主、副材料已运抵现场，安装所需工具已准备齐全，且有安装前检测用的场地、水源、电源。
2.2.2建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完。
2.2.3安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。
3.操作工艺3.1工艺流程：预检→施工准备→电机检查试转→表冷器水压检验→吊架制安→风机盘管安装发愤器安装→连接配管→检验3.2风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。
3.3.电机盘管和诱导器应每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。
3.4风机盘管和诱导器应逐台进行水压试验，试验强度应为工作压力的1.5倍，定压后观察2～3min不渗不漏。
3.5卧式吊装风机盘管和诱导器，吊架安装平整牢固，位置正确。
吊杆不应自由摆动，吊杆与托盘相联应用双螺母坚固找平正。
3.6诱导器安装前必须逐台进行质量检查，检查项目如下：3.6.1各联接部分不能松动、变形和产生破裂等情况；喷嘴不能脱落、堵塞。
3.6.2静压箱封头处缝隙密封材料，不能有裂痕和脱落；一次风调节阀必须灵活可靠，并调到全开位置。
3.7诱导器经检查合格后按设计要求的型号就位安装，并检查喷嘴型号是否正确。
风机盘管标准
a
3
近年中国风机盘管制造业快速发展， 年产量已从八十年代初的数千台激增到目 前的几百万台。八十年代中期，以美国特 灵、约克、开利等公司为代表的国外风机 盘管制造业，已相继完成了产品的更新换 代，并推出了一代全新产品。当时中国空 调行业正陶醉于国产风机盘管在冷量、噪 声等孤立参数上接近国外产品而忽略了综 合性能和使用效果上的真实差距，以致这 次产品更新换代未能在中国空调界引起任 何反响。
a
5
三、风机盘管机组新国标 GB/T 19232-2003
新标准规定了风机盘管机组的 分类、基本规格与参数、要求、试 验方法、检验规则及标志包装等。
a
6
1、术语和定义
标准状态空气：指大气压为101.3 kPa、温度为20℃、 密度为1.2kg/m3 条件下的空气。 额定风量：在标准空气状态和规定的试验工况下， 单位时间内进入机组的空气体积流量，单位为m3/h 或m3/s。 额定供冷量：机组在规定的试验工况下的总除热量， 即显热和潜热之和，单位为W或kW。 额定供热量：机组在规定的试验工况下供给的总显 热量，单位为W或kW。
a
2
二、发展历史
中国风机盘管经历了几个不同的变化过程。 初期，对风机盘管机组的认识停留在主要满足风 量要求的基础上。认为只要风量大就满足了要求， 就是一台好的风机盘管。在这种理念的指导下， 当时生产的风机盘管机组的主要特征是风量普遍 超标，随之带来的是机组噪声大，耗能量大，检 测当时生产的风机盘管机组其单位功率制冷量只 有40W左右。由于噪声大，当时的情况是人们在 享受空调带来的习习冷风的同时，也不得不忍受 烦人的噪声之苦。
a
14
(3) 风量试验 按国标规定的方法和下表规定的试验工况测量机组 的风量和输入功率，要满足性能要求中的第三条要 求。
风机盘管安装施工工艺标准
.风机盘管安装施工工艺标准依据标准《建筑工程施工质量验收统一标准》GB50300-2001《通风与空调工程施工质量验收规范》GB50243-20022.1材料要求及主要机具：2.1.1所采用的风机盘管、诱导器、设备应具有出厂合格证明书或质量鉴定文件。
2.1.2风机盘管、诱导器设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。
2.1.3设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。
2.1.4电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。
2.2作业条件：2.2.1风机盘管、诱导器和主、副材料已运抵现场，安装所需工具已准备齐全，且有安装前检测用的场地、水源、电源。
2.2.2建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完。
2.2.3安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。
3.1工艺流程：预检→施工准备→电机检查试转→表冷器水压检验→吊架制安→风机盘管安装发愤器安装→连接配管→检验3.2风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。
3.3.电机盘管和诱导器应每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。
3.4风机盘管和诱导器应逐台进行水压试验，试验强度应为工作压力的1.5倍，定压后观察2～3min 不渗不漏。
3.5卧式吊装风机盘管和诱导器，吊架安装平整牢固，位置正确。
吊杆不应自由摆动，吊杆与托盘相联应用双螺母坚固找平正。
3.6诱导器安装前必须逐台进行质量检查，检查项目如下：3.6.1各联接部分不能松动、变形和产生破裂等情况；喷嘴不能脱落、堵塞。
3.6.2静压箱封头处缝隙密封材料，不能有裂痕和脱落；一次风调节阀必须灵活可靠，并调到全开位置。
3.7诱导器经检查合格后按设计要求的型号就位安装，并检查喷嘴型号是否正确。
风机盘管的铜管型号和规格
风机盘管的铜管型号和规格全文共四篇示例，供读者参考第一篇示例：风机盘管是一种常见的空调系统组件，用于将冷热气体传递到室内或室外。
其中的铜管是起到连接和导热的关键部件，不同的铜管型号和规格会对盘管的性能和使用寿命产生影响。
本文将介绍一些常见的风机盘管铜管型号和规格，帮助您在选择和使用风机盘管时更加了解。
1. 直径：风机盘管的铜管直径通常有6mm、8mm、10mm、12mm、16mm等不同规格，直径越大则可以承载更大的压力和流量，一般而言直径大于10mm的铜管适用于中大型空调系统。
2. 壁厚：铜管的壁厚在选择时需要根据系统的压力和温度来确定，一般而言壁厚越厚则可以承受更大的压力和温度，避免管道破裂或漏水。
3. 长度：风机盘管铜管的长度通常有6米、3米、2米等不同规格，根据安装空间和使用需求来选择合适的长度，避免浪费或者不足。
4. 强度：风机盘管铜管的强度主要指其抗压能力和耐腐蚀能力，一般而言高强度和耐腐蚀的铜管可以延长盘管的使用寿命，减少维护和更换的频率。
5. 焊接：在安装和连接铜管时需要进行焊接处理，一般而言常用的焊接方法有气焊、电焊、激光焊等，选择合适的焊接方法可以确保连接牢固和密封性好。
6. 表面处理：铜管的表面处理一般有镀锌、喷漆、喷涂等不同方法，可以提高铜管的耐腐蚀能力和美观度，同时也可以减少维护和清洁的频率。
7. 其他：在选择风机盘管铜管时还需要考虑系统的环境条件、使用要求、预算和品牌信誉等因素，选择适合自己的铜管型号和规格可以提高系统的稳定性和效率。
风机盘管铜管的型号和规格对系统的性能和使用寿命有着直接影响，选择合适的铜管可以提高系统的效率和稳定性，延长盘管的使用寿命，减少维护和更换的频率。
希望本文可以帮助您更加了解风机盘管铜管的选择和使用，确保系统的正常运行和性能表现。
第二篇示例：风机盘管是一种常见的暖通设备，通常由铜管和铝片组成。
铜管是风机盘管中至关重要的组成部分之一，其型号和规格不仅影响到风机盘管的性能和耐用性，也关系到整个暖通系统的正常运行。
风机盘管维护程序标准
风机盘管维护程序标准引言为确保风机盘管的正常运行和延长使用寿命，本文档制定了风机盘管的维护程序标准。
本标准适用于所有使用风机盘管的场所，包括但不限于住宅、商业、工业等场所。
维护程序1. 清洁过滤器：风机盘管的滤清器要每月清洗一次，并每三个月更换一次。
具体清洁方法为：清洁过滤器：风机盘管的滤清器要每月清洗一次，并每三个月更换一次。
具体清洁方法为：- 关闭风机盘管及电源- 取下滤清器，用软毛刷或吸尘器清除灰尘和污垢- 用清水冲洗滤清器，直到不再有污垢和洗涤剂残留- 自然晾干滤清器或用清洁布擦拭，勿使用热风或电吹风等工具- 安装好干净的滤清器2. 清理废水槽：风机盘管的废水槽要定期进行清理。
具体方法为：清理废水槽：风机盘管的废水槽要定期进行清理。
具体方法为：- 关闭风机盘管及电源- 打开废水槽盖板，倒掉底部的污水- 用清洁布擦拭废水槽内壁和盖板，定期用清水漂洗3. 检查电线和电源插头：风机盘管的电线和电源插头要每月检查一次，确保无损坏和漏电现象。
如有发现任何问题，应及时联系专业人员进行维修。
检查电线和电源插头：风机盘管的电线和电源插头要每月检查一次，确保无损坏和漏电现象。
如有发现任何问题，应及时联系专业人员进行维修。
4. 检查水管和阀门：风机盘管的水管和阀门要每季度检查一次，确保无漏水或其它问题，如有发现任何问题，应及时联系专业人员进行维修。
检查水管和阀门：风机盘管的水管和阀门要每季度检查一次，确保无漏水或其它问题，如有发现任何问题，应及时联系专业人员进行维修。
总结本标准为风机盘管的维护程序标准，定期维护风机盘管能够确保其正常运行和延长使用寿命，同时也减少了安全隐患。
以上维护程序应定期执行，并由专业人员进行维修和检查，以确保风机盘管的正常运行。
风机盘管安装工艺标准
工艺标准图名称 风机盘管、VAVBOX 安装工艺标准编号 JWA-KT-010 标准参考图标准要求①风机盘管支管应该在主管上方，开口处选取主管中上部斜45°最佳。
支管从主管引出上翻应一次到位，水平略向上（大于1%坡度）对接风机盘管供回水管接口，不得出现再次上翻或者下翻情况。
②风机盘管接管为下供上回。
回水管应在供水管之上，不得出现供水支管局部翻弯高于回水支管情况。
便于管道系统气体从盘管回水口手动排气阀排气。
③风机盘管尽量贴近楼板水平安装，顶部留出10cm 以上空间操作与检修即可。
便于管道系统排气泄水以及冷凝水坡度要求。
风机盘管安装应该注意在前后与下部留出送回风管与风口安装空间。
④风管盘管的吊架应牢固垂直，与设备吊架孔一致，带回风箱的风机盘管，回风箱上也应有吊架。
⑤风机盘管吊架应有减振措施，具体做法为由下至上:双螺母-平垫-大于4mm 厚橡胶垫-设备吊孔板-锁紧螺母。
①②③④⑤⑥风机盘管阀门组应设独立吊架。
⑦风机盘管常规接管：供水管阀门及部件依次为闸阀-过滤器-金属软管。
回水管阀门及部件依次为闸阀-电动二通阀-金属软管。
所有阀门的阀柄不得朝下，电动二通阀应垂直向上安装。
盘管金属软管长度为250mm,之后即接阀门组件，使得阀门组件靠近设备安装，便于统一设置检修口。
⑧大风量风机盘管及噪声要求高情况，可根据要求设置弹簧减振器。
⑨盘管冷凝水管采用150mm 长透明软胶管连接，并用喉箍紧固，坡度应保证正确，支吊架设置正确。
塑料管PVC 管必须用防晃的角钢吊架。
⑩风机盘管安装时顶部应水平，保证冷凝水托盘坡度正确，无倒坡情况。
保温层如有破损应进行修补。
其它要求：压力测试后及时空压机吹净积水。
四管制接管不能接错，冷热系统不要接错，进出系统不要接反。
三速开关不要接错，安装前应进行三速试运转。
同一平面送回风口不宜少于1.2米。
⑥⑦⑧⑨⑩。
风机盘管现场查验内容、标准与方法
序号
查验办法
查验内容与标准
备注
1
核对与观察
（1）核对风机盘管的名称、型号、规格 、质量、安装位置、组装质量、安装质量、管路连接，阀门、油漆
（2）检查机组内风机安装是否达标。
（3）检查机组表冷器是否完好、安装是否达标。
（4）检查内机风过滤器，水过滤器是否达标，安装是否符合标准。
③分别点动风机开关，观察是否存在异常。
④开启进水阀门，使系统冷媒水循环正常。
⑤试运行10分钟以上，观察进行情况和使用效果。
⑥在设计负荷下，分挡控制风机。
（2）试运行行后，应做到：
1பைடு நூலகம்关掉电源；
2）检查无问题后方可离开。
（5）检查管路、阀门、仪表、附件是否符合设计标准，并无渗漏，防污染及防腐措施有效。
2
使用与试用检测
（1）试运转，试运转应由建设单位派人操作，物业服务人员学习配合，严格按设备生产厂家说明书操作
分项试启动，进行使用试验，并检测数据。
①检测电气系统，使供电正常，检测电气设备绝缘、保证达标。
②检测自控系统，符合设计标准。
