人教版九年级上册物理第十六章测试卷含答案
人教版九年级物理全一册第十六章《电压 电阻》测试卷(含答案)
人教版九年级物理全一册第十六章《电压电阻》测试卷（含答案）一、单选题1．下列关于电流、电压的说法中正确的是（）A．有电源，电路中就一定有电流B．电子计算器工作时的电流约为150AC．水轮机中的“水流”相当于电路中的电压D．电流从电压表的正接线柱流入，负接线柱流出2．关于电流表和电压表的使用，下列说法正确的是（）A．通电后，两表指针反向偏转时，定是正、负接线柱接反了B．两表都先用小量程“试触”后，再选择合适的量程C．两表都不能将正、负接线柱直接接到电源的两极上D．电流表应与被测用电器并联使用3．下列电路图中，能正确测量出灯泡L2两端电压的是（）A．B．C．D．4．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（）A．甲、乙均接电压表B．甲、乙均接电流表C．甲接电流表、乙接电压表D．甲接电压表、乙接电流表5．两个小灯泡连接在电路中，无法观察到它们是串联还是并联。
闭合开关时，两灯都正常发光。
以下判断正确的是（）A．若灯两端电压都相等，则两灯肯定是并联B．若流过灯的电流相等，则两灯肯定是串联C．若取下一根导线两灯都不亮，则原来两灯肯定是串联D．若取下一灯，另一灯不亮，则原来两灯肯定是串联6．如图所示，电源电压为6V，当开关闭合时，电压表的示数是4V则（）A．灯L1两端的电压为4V B．灯L2两端的电压为4VC．灯L1两端的电压为2V D．灯L2两端的电压为6V7．小明将两根镍铬合金丝甲、乙串联在同一电路中，已知甲和乙等长，乙粗些。
如果甲、乙两端的电压分别为U甲和U乙，通过的电流分别为I甲和I乙，则（）A．U甲＜U乙，I甲=I乙B．U甲=U乙，I甲＜I乙C．U甲>U乙，I甲=I乙D．U甲>U乙，I＜I乙甲8．灯泡L1和L2连接在同一电路中，报据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中取下，L2也不亮C．两灯两端的电压相等D．通过两灯的电流不相等9．关于导体的电阻，下列说法正确的是（）A．导体的电阻越小，表示导体对电流的阻碍作用越小B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．铜导线电阻比铁导线电阻小10．如图所示，为两种材料不同，横截面积也不同的圆柱形导体连接在电路中的电路图，下列关于电流的说法正确的是（）A．A导体横截面积较小，电阻较大，电流较小B．B导体横截面积较大，电阻较小电流较大C．A、B材料不同，无法判断电阻大小，无法确定电流大小D．A、B导体串联，电流大小相等11．如图所示的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。
人教版九年级物理上册第十六章达标测试卷含答案
人教版九年级物理上册第十六章达标测试卷一、选择题(每题3分，共30分)题序 1 2 3 4 5 6 7 8 9 10答案1. 如图所示，充电器向手机充电时提供的电压为()(第1题)A. 5 VB. 100 VC. 220 VD. 240 V2. 下列电路中电压表测量R2两端电压，且电路连接正确的是()3. 如图所示，若电源电压是3 V，闭合开关S后，电压表的示数是1. 8 V，则L1两端的电压是()A. 4. 8 VB. 1. 8 VC. 3 VD. 1. 2 V(第3题) (第4题) (第6题) 4. 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。
比较通过它们的电流的大小，则()A. AB段电阻大，电流小B. BC段电阻大，电流大C. AB段电阻大，电流与BC段相等D. BC段电阻大，电流与AB段相等5. 下列说法错误的是()A. 有的半导体对光比较敏感，可用来制造光敏电阻B. 铜的导电性较好，可以用来制造电阻丝C. 氢的热值大，适宜用来作火箭的燃料D. 超导体材料温度低于临界温度时电阻为零，可用于远距离输电6. 小明同学连接了如图所示的电路，此时如果闭合开关，下列说法正确的是()A. 电源损坏B. 电压表一定损坏C. 电压表测的是电源电压D. L1、L2都不亮，电压表无示数7. 把铜片和锌片插入水果中就制成了一个水果电池。
如图所示，其中铜片为正极，闭合开关后小灯泡发光。
下列说法正确的是()A. 水果电池将内能转化为电能B. 水果电池两端有电压一定能产生电流C. 两个水果电池并联后能提供更高电压D. 水果电池外部电流方向从铜片流出，经过灯泡流向锌片(第7题) (第8题)8. 如图甲所示的是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。
实际上是由一个电位器控制着灯泡的亮度。
图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。

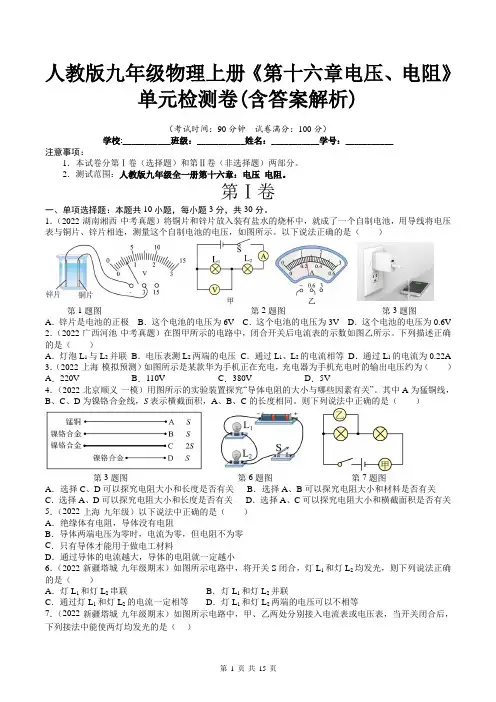

人教版九年级物理上册《第十六章电压、电阻》单元检测卷(含答案解析)
人教版九年级物理上册《第十六章电压、电阻》单元检测卷(含答案解析)（考试时间：90分钟试卷满分：100分）学校:___________班级：___________姓名：___________学号：___________注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
2．测试范围：人教版九年级全一册第十六章：电压电阻。
第Ⅰ卷一、单项选择题：本题共10小题，每小题3分，共30分。
1．（2022·湖南湘西·中考真题）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。
以下说法正确的是（）第1题图第2题图第3题图A．锌片是电池的正极B．这个电池的电压为6V C．这个电池的电压为3V D．这个电池的电压为0.6V 2．（2022·广西河池·中考真题）在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。
下列描述正确的是（）A．灯泡L1与L2并联B．电压表测L2两端的电压C．通过L1、L2的电流相等D．通过L1的电流为0.22A 3．（2022·上海·模拟预测）如图所示是某款华为手机正在充电，充电器为手机充电时的输出电压约为（）A．220V B．110V C．380V D．5V4．（2022·北京顺义·一模）用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。
其中A为猛铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。
则下列说法中正确的是（）第3题图第6题图第7题图A．选择C、D可以探究电阻大小和长度是否有关B．选择A、B可以探究电阻大小和材料是否有关C．选择A、D可以探究电阻大小和长度是否有关D．选择A、C可以探究电阻大小和横截面积是否有关5．（2022·上海·九年级）以下说法中正确的是（）A．绝缘体有电阻，导体没有电阻B．导体两端电压为零时，电流为零，但电阻不为零C．只有导体才能用于做电工材料D．通过导体的电流越大，导体的电阻就一定越小6．（2022·新疆塔城·九年级期末）如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（）A．灯L1和灯L2串联B．灯L1和灯L2并联C．通过灯L1和灯L2的电流一定相等D．灯L1和灯L2两端的电压可以不相等7．（2022·新疆塔城·九年级期末）如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（）A．甲、乙均接电压表B．甲、乙均接电流表C．甲接电流表、乙接电压表D．甲接电压表、乙接电流表8．（2022·广西玉林·中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡L2两端的电压为（）第8题图第9题图第10题图A．5V B．3V C．2V D．1V9．（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。
九年级物理全一册第十六章《电压电阻》测试卷-人教版(含答案)
九年级物理全一册第十六章《电压电阻》测试卷-人教版（含答案）一．选择题1．如图所示，电源电压为6V，闭合开关，电压表示数为3.8V，则（）A．L1两端电压为2.2VB．电源与L1两端电压之和为3.8V C．电压表测L1两端电压D．L2两端电压为2.2V2．图示电路中，将开关S闭合时，电压表V1和V2的示数分别为6V和4V，则此时灯L2两端的电压为（）A．2V B．4V C．6V D．10V3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1：2D．当S断开后，电压表示数为4.5V4．下列几种估值中符合实际情况的是（）A．一节新干电池电压2V B．对人体的安全电压为36VC．家用电冰箱正常工作时电流约1A D．普通教室一盏日光灯正常工作电流是2A5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接A6．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（）A．加在导体两端电压越大，导体的电阻越大B．通过导体的电流越小，导体的电阻越小C．两根相同的铜导线并联使用，可以使导线电阻变大D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小7．下列关于教室中的一些估测数据最接近实际的是（）A．打印机正常工作时的电压约为36V B．实验用的小灯泡正常发光时的电阻约为10ΩC．台式电脑的正常工作电流约为5A D．LED灯正常工作电流约为1A8．人们的生活离不开电。
为了安全用电，我们应对生活中的一些“电”常识有所了解。
下列有关常见电压值的表述中错误的是（）A．一节新干电池的电压是1.5V B．我国家庭电路的电压是220VC．手机锂电池的电压约是3.6V D．对人体安全的电压是不低于36V9．下列关于说法正确的是（）A．电路中有电压一定有电流B．电路中有持续电流，两端不一定有电压C．电压是电路中形成电流的原因D．导体容易导电，是因为导体内有大量的电子10．如图，当开关S闭合后，下列说法正确的是（）A．灯泡L与电阻R串联B．电压表测量电阻R两端电压C．电流表测量电阻R和灯泡L的电流之和D．通过灯泡L和电阻R的电流一定不相等11．如图甲所示，当电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A．0.9V，4.5V B．3.6V，0.9V C．4.5V，0.9V D．0.9V，3.6V12．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。
人教版九年级物理全一册《第十六章-电压、电阻》单元测试卷-附带答案
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．给手机充电时，充电器输出的电压最接近（）A．220V B．110V C．48V D．5V2．如图所示电路，闭合开关后，整个电路正常工作。
其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（）A．L1短路B．L2短路C．L1开路D．L2开路3．用如图所示电路探究串联电路的电压规律，闭合开关S，分别 89测出A与B、B与C、A与C之间的电压，电压表的示数（）A．U AB最大B．U BC最大C．U AC最大D．三处一样大4．如图所示的电路中，甲、乙、丙为电流表或电压表。
闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．关于导体的电阻，下面说法正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小取决于导体的材料、长度、横截面积、温度6．如图所示的电路，电源电压恒定，各元件位置不变。
下列说法正确的是（）A．只闭合开关S时，灯L1与L2串联B．只闭合开关S时，只有灯L1工作，电压表无示数C．闭合开关S、S1时，电压表能测出灯L2两端的电压，不能测出灯L1两端的电压D．闭合开关S、S1时，若灯L2短路，灯L1仍然能继续工作7．如图所示，关于该滑动变阻器，下列说法正确的是（）A．制作接线柱AB间电阻丝的材料应该选择细铜丝B．滑片P和AB电阻丝间有很薄一层绝缘物质隔开C．如果接AD接线柱，当滑片P向右移动时，阻值变大D．电流必须从上端接线柱流入，从下端接线柱流出8．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．对人体安全的电压是不高于V的电压；图中电阻箱的读数是Ω。
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附参考答案
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几种估测中符合实际情况的是（）A．一节干电池的电压是2VB．对人体安全的电压是220VC．家用空调正常工作时的电流约为5AD．普通教室一盏日光灯的电流约为1A2．如图所示电路中，电源电压为12V，电压表的示数为4.8V，下列说法正确的是（）A．R2两端的电压为4.8V，两个电流表的读数相同B．R2两端的电压为4.8V，A1的读数小于A2的读数C．R2两端的电压为7.2V，两个电流表的读数相同D．R2两端的电压为7.2V，A1的读数大于A2的读数3．下列关于电阻的说法中，正确的是（）A．由不同材料制成的导体，它们的电阻大小一定相同B．由同种材料制成的长度相同的导体，横截面积越大，电阻越大C．变阻器可以改变电路中电阻的大小D．导体两端的电压为零时，它的电阻也为零4．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。
一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为0，产生这一现象的原因可能是（）A ．灯L 2短路B ．电流表断路C ．灯L 1断路D ．灯L 2断路5．普通手机的电池电压最接近（ ）A ．220VB ．110VC ．20VD ．3.7V6．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表A 1、A 2、电压表V 的示数变化情况是（ ）A ．A 1示数变小，A 2示数变小，V 示数不变B ．A 1示数未变，A 2示数变小，V 示数不变C ．A 1示数不变，A 2示数变大，V 示数变小D ．A 1示数变小，A 2示数变大，V 示数变小7．如图所示，材料和长度都相同的两电阻1R 、2R 接入电路中，通过电阻1R 、2R 的电流分别为1I 和2I ，则（ ）A ．12R R >B ．12R R <C ．12I I <D ．12I I >8．物理学中，电阻的国际单位是（ ）A ．安培B ．牛顿C ．欧姆D ．伏特二、填空题9．如图所示的实物电路中，AB部分为金属电阻丝。
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．有些劣质导线看上去很粗，其实是将导线外面的绝缘塑料做得比较厚，而导线的直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种导线电阻不符合规格的主要原因是A．导线的长度B．导线的横截面积C．导线的材料D．导线的温度2．在用电压表测量电压时, 如果不能估计出被测电压的范围, 应该先用电压表的大量程进行试触.某次实验中, 只知道电压不超过安全电压, 所用电压表如图所示, 关于试触后的操作下列说法中正确的是( )A．如果示数大于15V , 则需调换接线柱重新试触B．如果示数大于15V, 则必须换用另一个量程更大的电压表C．如果示数在3V与15V 之间, 则需调换接线柱重新试触D．如果示数小于3V, 则必须换用另一个量程更小的电压表3．有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。
忽略温度的影响下列三根导线中电阻最小的是（）A．甲B．乙C．丙D．无法判断4．在如图所示的电路中，电源电压为6V且保持不变，闭合开关S后，灯泡L1、L2都发光，电压表示数为3.5V，则（）①灯泡L1两端电压为2.5V①灯泡L2两端电压为2.5V①灯泡L1两端电压为3.5V①灯泡L2两端电压为3.5VA．只有①①正确B．只有①①正确C．只有①①正确D．只有①①正确5．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（）A．P1移向左端，P2移向左端B．P1移向右端，P2移向右端C．P1移向左端，P2移向右端D．P1移向右端，P2移向左端6．如图所示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．若故障只有一处，原因可能是A．R1断路B．R1短路C．R2断路D．导线ac断路7．一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，却按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为A．6.5V B．1.3V C．2.5V D．1.5V8．如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表的示数为8V。
人教版九年级物理全一册《第十六章电压、电阻》章节测试卷(带答案)
人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电流表和电压表的读数分别为（）A．0.4A 2.6V B．0.08A 13V C．0.08A 2.6V D．0.4A 13V2．下列说法正确的是（）A．如图甲的电阻在电路中可以像滑动变阻器一样改变阻值B．如图丙，电位器为音量控制器，接入电路中是BC两接线柱，滑动片顺时针旋转时音量增大C．如图乙，油量减少时，R的阻值变大，油量表示数变小D．如图丁，在探究电流与电阻关系时，将ab两点的R由10Ω换成5Ω时，无需移动滑片P的位置3．在如图所示的电路中，闭合开关S，两灯并联且都能发光，应在图中甲、乙两处连入的元件可能是（）A．甲是电压表，乙是电池B．甲是电池，乙是电流表C．甲是电流表，乙是电池D．甲是电压表，乙是电流表4．在如图所示的电路中，S闭合后，下列各种情况正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后，U甲>U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数5．如图，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入以下物品，闭合开关后，小灯泡不能发光的是（）A．硬币B．橡皮C．大头针D．铅笔芯6．如图所示，当滑动变阻器的滑片P向右移动使得电压表示数变大，电路的E、F端与滑动变阻器接线柱的连接情况正确的是（）A．E接A、F接B B．E接A、F接DC．E接C、F接B D．E接C、F接DS时，下列说法中正确的是（）7．如图所示，电源电压保持不变，当闭合开关S和1A．灯L和电阻R串联B．灯L和电阻R并联S，电压表的示数变小，灯L可发光C．若断开1S，电压表的示数变大，灯L不发光D．若断开18．港珠澳大桥主桥长约30km，包括近7km长的海底隧道和23km长的桥面，其中海底隧道需24h供电，桥面只需晚上供电，其简化电路如下图所示，其中用电器R和R0为该电路中的照明灯，你认为下列说法正确的是（）A．当开关K由断开到闭合时，电压表的示数变大B．当开关K由断开到闭合时，电流表的示数变小C．天亮之后，开关K应处于断开状态，且R为隧道中的照明灯D．天亮之后，开关K应处于断开状态，且R0为隧道中的照明灯9．如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。
人教版九年级物理第十六章电压电阻单元测试题及答案解析
人教版九年级物理第十六章电压电阻单元测试题及答案解析第16章电压电阻一、选择题（每题3分，共54分）1．（3分）XXX用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（）A．3VB．220VC．1.5VD．.2V2．（3分）关于电源，下列说法中正确的是（）A．是提供电荷量的装置B．是提供电流的装置C．是提供电压的装置D．是提供用电器的装置3．（3分）用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（）A．一定是串联B．一定是并联C．串联、并联都有可能D．以上说法都不对4．（3分）如图所示电路中，电源电压为6V，当开关S 闭合后，只有一盏灯泡发光且电压表的示数为6V，产生这一现象的原因可能是（）A．B．C．D．灯泡L1处短路灯泡L2处短路灯泡L1处断路灯泡L2处断路5．（3分）如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段工夫后，突然其中一灯熄灭，而电压表和电流表的示数都不变，呈现这一征象的原因多是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．（3分）由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2=L3，横截面积的关系为S1=S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（）A．B．R1=R2＞R3，I1=I2＞I3R1＜R2=R3，I1=I2=I3C．R1＞R2＞R3，I1＞I2＞I3D．R1＞R2＞R3，I1=I2=I37．（3分）在如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图所示，则电阻R1和R2两真个电压划分为（）A．较亮B．较暗C．正常发光D．烧坏9．（3分）如图所示，开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（）A．B．C．电池耗尽无电压D．L1灯丝断路L2灯丝断路L2灯丝短路10．（3分）某同学使用电压表时，估计待测电路中的电压应选用～3V的量程，但他误用～15V的量程来测量．这样做的结果是（）A．指针摆动角度大，会破坏电压表B．指针摆动角度小，会破坏电压表C．指针摆动角度小，读数比较准确D．指针摆动角度小，读数不够准确11．（3分）有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）XXX甲＞R乙＞R 丙＞R 丁R 丁＞R 丙＞R 乙＞R 甲R 丙＞R 乙＞R 甲＞R 丁R乙＞R丁＞R甲＞R丙12．（3分）如图所示，当开关S闭合后，电压表测出的电压是（）A．B．灯L2两真个电压灯L1两真个电压C．灯L1和L2两端的总电压D．电源两端的电压13．（3分）将两只滑动变阻器按如图所示办法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端14．（3分）为了改动一根导线电阻的大小，下列办法中肯定不能到达目的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流15．（3分）在图所示的电路中，①②③④处的电表分别是（）A．表①是电压表，表②③④是电流表B．表①③是电压表，表②④是电流表C．表①②是电压表，表③④是电流表D．表①③④是电压表，表②是电流表16．（3分）质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大17．（3分）下列说法中精确的是（）A．导体中没有电流通过时，电阻为零B．导体中经由过程的电流越大，其对电流的障碍作用越大，电阻越大C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D．导体的电阻跟导体中有无电流和电流的大小无关18．（3分）下列说法正确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．经由过程导体的电流越小，导体的电阻越大C．导体两真个电压越大，导体的电阻越大D．一白炽灯泡的灯丝电阻正常发光时的电阻比不发光时的大2、填空题（每空1分，共23分）19．（4分）单位换算：468Ω=_________MΩ=_________KΩ，539mV=_________kV=_________V．20．（2分）电压是_________的原因，电源的作用是保持_________有肯定的电压．21．（4分）一般照明电路的电压为_________V，只有不高于_________V的电压对人体是安全的．将8节干电池串联起来组成一个电池组，此电池组的总电压是_________V，用这一电池组给3只相同的灯泡串联而成的电路供电．每只灯泡两端的电压为_________V．22．（2分）电压表能直接接在电源两端测量电源电压．这是因为电压表的_________非常大，分析电路时可以把电压表看作是_________的一段电路．24．（3分）在图中，V表示数为4.5V，A1、A2两表示数划分为 1.2A、0.9A，则电源由_________节新干电池_________组成，经由过程L1、L2的电流划分为_________A 和_________A．25．（2分）同种资料组成的四根导线，R1＜R2＜R3＜R4，假如它们的长度相等，横截面积最大的是：_________，假如它们的横截面积相等，则电阻线的长度最长的是：_________．26．（3分）将一根粗细均匀的导线均匀拉长，它的电阻变_________，这是因为其_________变大，_________变小了．三、综合题（共23分）27．（13分）如图所示的实验东西，现用电流表、电压表划分测出经由过程灯泡的电流和灯泡两真个电压，电路中电流约为0.5A，并用变阻器改动小灯泡的电流，要求滑片向右滑动时灯泡变亮．（1）按要求连接实物图（2）画出相应的电路图③连接电路时开在应处于_________状态，变阻器的滑片应处于_________端（A或B）．④滑片P向左挪动时，电流表示数变_________，灯泡亮度_________（填“变亮”、“变暗”或“不变”）⑤若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是_________；如发现电流表、电压表的指针均反偏，最简单的解决方法是_________；如移动滑片P发现两表示数均比较小且不变，则原因为_________．序号资料长度横截面积1碳铜合金丝lS2镍铬合金丝lS3镍铬合金丝2lS4镍铬合金丝3lS5镍铬合金丝l2S6镍铬合金丝l3S（1）他们应选择序号为_________的电阻丝来研讨．（2）实验中前两次电流表指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的阻值较_________（选填“大”或“小”）．（3）上面所采用的实验方法叫做_________．（4）从表中所给电阻丝的规格看，还可以“用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体_________的关系，这次你应该选择序号为_________的电阻丝来做实验．参考答案与试题解析一、选择题（每题3分，共54分）1．（3分）XXX用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（）A．3VB．220VC．1.5VD．.2V考点：电压．专题：比较思想；估算法．分析：西红柿电池的电压应该小于干电池电压，已知一节干电池电压为1.5V，按照选项中所给电压的大小进行估测．解答：解：西红柿电池提供的电压较小，应该小于一节干电池电压；而一节干电池电压为1.5V，因此西红柿电池提供的电压约0.2V．故选D．点评：此题考查的是水果电池提供电压的大小，水果电池提供的电压比我们常见电源提供的电压都要小，约0.2V 左右．可以通过比较思想进行分析．2．（3分）关于电源，下列说法中正确的是（）A．是提供电荷量的装置B．是提供电流的装置C．是供给电压的装置D．是供给用电器的装置考点：电源及其能量转化．专题：应用题．分析：电源是提供电能的装置，把其他形式的能转化成电能．解答：解：电源是供给电压的装置；电源是将别的方式的能转换为电能的装置．故ABD说法错误．故选C．点评：本题考查电源的作用以及能量转化问题，电源是提供电能而用电器是消耗电能．3．（3分）用电压表划分测量电路中两盏电灯的电压，结果它们两真个电压相等，判断两盏灯的连接方式是（）A．一定是串联B．一定是并联C．串连、并联都有大概D．以上说法都不对考点：串连电路和并联电路的判袂．专题：动态预测题．分析：根据串联电路的分压作用可知，当两个规格相同的灯泡串联时，两灯泡两端的电压是相等的；并联电路中，各支路两真个电压相等．解答：解：因为两个完全相同的灯泡在串连电路中分得的电压相同；并联电路中各支路两真个电压相等，以是这两个规格未知的灯泡，其连接可能是串联也可能是并联．故选C．点评：本题考查串联电路起分压作用，知道两个完全相同的灯泡在串联电路中分得的电压相同这一特点；并联电路两端的电压相等．A．B．C．D．灯泡L1处短路灯泡L2处短路灯泡L1处断路灯泡L2处断路考点：电流表、电压表在判断电路故障中的应用．分析：当电路产生断路时，用电器不工作，且电路中电流为零；当电路产生短路时，用电器大概工作，并且电路中有电流；该电路为串联电路，电压表测量L1两端的电压，根据用电器工作情况以及电压表示数确定电路的具体故障．解答：解：因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，以是L2被短路．故选B．点评：注意当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；用电压表判断故障，并且电路为断路时，若电压表有读数（电源除外），则为断路的地方．5．（3分）（2001•南京）如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段工夫后，突然其中一灯熄灭，而电压表和电流表的示数都不变，呈现这一征象的原因多是（）A．B．C．D．灯L1短路灯L2短路灯L1断路灯L2断路考点：电流表、电压表在判断电路故障中的应用．专题：顺推法．分析：分析电路知，两只灯泡并联，电流表测量L2支路电流，电压表测量电源电压．并联电路的特点是：各用电器工作状态互不影响．解答：解：A、假如灯泡L1短路，整个电路短路，电流表电压表示数都酿成零．此选项不符合题意；B、假如灯泡L2短路，整个电路短路，电流表电压表示数都酿成零．此选项不符合题意；C、如果灯泡L1断路，不发光；电流表断路无示数．此选项不符合题意；D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变．此选项符合题意．故选D．点评：使用齐备的电流表检修电路故障时，将电流表与用电器串连，闭合开关，若电流表有示数，说明串连的用电器短路；若没有示数，说明串联的用电器断路．6．（3分）由同种资料制成的三根电阻丝，已知它们的长度关系为L1＞L2=L3，横截面积的关系为S1=S2＜S3，现将它们串连接入电路，关于它们的电阻和经由过程他们的电流，精确的是（）A．B．R1=R2＞R3，I1=I2＞I3R1＜R2=R3，I1=I2=I3D．R1＞R2＞R3，I1=I2=I3考点：串联电路的电流规律；影响电阻大小的因素．专题：应用题．分析：（1）导体的电阻大小与导体的长度、横截面积和材料有关：①材料和横截面积相同的导体，长度越大，电阻越大；②材料和长度相同的导体，横截面积越小，电阻越大；③长度和横截面积相同的导体，材料不同，电阻不同；（2）串联电路的电流规律：串联电路中各部分导体的电流相等．解答：解：A、B、C是三根同种材料制成的电阻丝，2和3相比，它们长度相同，2比3细，故R2＞R3；如果把1和2相比，它们粗细相同，1比2长，R1＞R2，那么，这三根电阻线R1、R2、R3从大到小排列应为R1＞R2＞R3；按照串连电路特点，串连电路中各部分导体的电流相等，即I1=I2=I3；故选D．点评：本题考查影响电阻大小的因素和串联电路的电流关系，导体的电阻与导体的材料、长度、横截面积有关．7．（3分）在如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V考点：欧姆定律的应用；电压表的读数方法．专题：应用题；信息给予题．分析：第一按照串连电路的电压特点（U=U1+U2）肯定电压表表V1、V2示数的大小，然后按照电压表的读数办法读出示数．解答：解：因为电阻R1和R2串连，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，以是电压表V1的示数比电压表V2的示数大；故电压表V1选的是﹣15V的量程分度值为0.5V，根据指针位置，电压表读数为6V；电压表V2选的是﹣3V的量程，分度值为0.1V，按照指针位置，电压表读数为1.2V；根据串联电路的电压关系U1=U﹣U2=6V﹣1.2V=4.8V．故选A．点评：此题重点考察了电压表的读数办法，串连电路的电压关系．8．（3分）一个灯泡接在三节串连的铅蓄电池上，才能正常发光．假如目前用两个同样的灯泡串连后仍接在这个铅蓄电池上，则这两个灯泡将（）A．较亮B．较暗C．正常发光D．烧坏考点：电功率的计算．专题：应用题．分析：一节铅蓄电池的电压是2V，一个灯泡接在三节串连的铅蓄电池上，才能正常发光．说清楚明了灯泡的额定电压是6V，现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，根据串联电路电压规律可知，两个灯泡的电压之和是6V，说明每个灯泡的电压都小于6V，根据P=可判断功率大小．因为灯泡的亮度由实际功率决定，从而可判断灯泡亮度．解答：解：由题可知，灯泡的额定电压是6V，现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，两个灯泡的电压之和是6V，每个灯泡的电压都小于6V，根据P=灯泡变暗，不会烧坏．故选B．点评：本题要正确判断灯泡的实际电压与额定电压的关系，因为灯泡电阻不变，通过P=再根据灯泡的亮度由实际功率决定，最后判断出灯泡亮度．9．（3分）如图所示，开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（）判断功率的变化情形，可知，每个灯泡的实际功率都小于额定功率，以是A．B．C．电池耗尽无电压D．L1灯丝断路L2灯丝断路L2灯丝短路考点：电流表、电压表在判断电路故障中的应用．专题：错解分析题．分析：整个电路中没有电流说明是某处断路，电压表的正负接线柱与电源正负极之间连接是连通的，说明bc处断路，综合分析进行判断．解答：解：A、L1灯丝断路，电压表并联在ab处时应该有示数；并联在bc处时读数应为，不符合题意，故A错；B、L2灯丝断路，电压表并联在ab处时读数应为；并联在bc处时应该有示数，并且等于电源电压，符合题意，故B精确；C、电池耗尽无电压时，无论电压表并在谁的两端，示数应该始终为，不符合题意，故C错；D、L2灯丝短路，电路中应该有电流，并且电压表并联在bc处时读数应为，不符合题意，故D错．故选B．点评：此题考察了学生使用电流表、电压表判断电路故障的分析本领，平常做实验时试一试，多积聚这方面的经验．10．（3分）某同学使用电压表时，估计待测电路中的电压应选用～3V的量程，但他误用～15V的量程来测量．这样做的结果是（）A．指针摆动角度大，会损坏电压表B．指针摆动角度小，会损坏电压表C．指针摆动角度小，读数比较精确D．指针摆动角度小，读数不敷精确考点：电压表的使用．专题：顺推法．分析：使用电压表测量用电器两端电压时，必须使电压表与用电器并联，并且使电流“+”进“﹣”出．电压表有两个量程：～3V和～15V，使用时按照待测电路电压高低选择响应的量程．解答：解：已知待测电路电压较低，电压表选择～3V量程就能测量出两端电压，但选择～15V量程时，由于电压相对较小，指针偏转角度较小；同时～3V量程分度值为0.1V，而～15V量程分度值为0.5V，所以采用大量程导致读数不够准确．故选D．点评：在使用测量仪器或外表测量某一物理量时，假如同一仪器或外表的分歧量程都能测量同一物理量，应该选择小量程﹣﹣准确程度更高．11．（3分）有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（）XXX甲＞R乙＞R 丙＞R 丁R 丁＞R 丙＞R 乙＞R 甲R 丙＞R 乙＞R 甲＞R 丁R乙＞R丁＞R甲＞R丙考点：影响电阻大小的因素．专题：应用题；推理法．分析：影响电阻大小的因素是导体的材料、长度、横截面积，并且与长度成正比，与横截面积成反比；要比较不同导体的电阻大小，就要从以上三个因素入手考虑．解答：解：甲和乙都是铜导线，材料相同，横截面积相同，但乙比甲长，由于导体的电阻与长度成正比，所以乙的电阻大于甲的电阻．丙和乙都是铜导线，材料相同，长度相同，但乙比丙粗，即乙的横截面积大，由于导体的电阻与横截面积成反比，以是乙的电阻小于丙的电阻．丙和丁的长度、横截面积都相同，但资料分歧，由于镍铬合金的电阻率大于铜的电阻率，以是在长度和横截面积都相同的情况下，丙的电阻小于丁的电阻．综上分析故选：B．点评：使用题目中告诉的甲乙丙丁它们之间：资料、长度、横截面积的关系按照欧姆定律肯定它们之间电阻的大小关系是办理此题的枢纽．12．（3分）如图所示，当开关S闭合后，电压表测出的电压是（）A．B．灯L2两端的电压灯L1两端的电压C．灯L1和L2两真个总电压D．电源两真个电压考点：电压表的使用．专题：基本仪器的使用专题．分析：采用方框法判断电压表测量哪一个用电器两端的电压．如果电压表和用电器构成一个“方框”，电压表测量这个用电器两端的电压；如果电压表和电源构成一个“方框”，电压表测量电源两端的电压；如果电压表和用电器、电源一起组成一个“方框”，电压表测量这个方框以外的用电器两真个电压．解答：解：由电路图可以看出，当开封闭合后，电压表和L2、电源组成一个方框，以是电压表测量的是方框以外的L1两真个电压．故选A．点评：（1）掌握电压表的正确使用：电压表并联在电路中，不要超过电压表的量程，电流从正接线柱流入从负极线柱流出．（2）利用方框法判断电压表测量谁两端的电压．13．（3分）将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）B．滑片P1放在最左端，滑片P2也放在最左端C．滑片P1放在最右端，滑片P2放在最左端D．滑片P1放在最左端，滑片P2放在最右端考点：滑动变阻器的使用；电阻的串连．专题：应用题．分析：（1）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小；（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．解答：解：由图可知，左侧的变阻器接入电路的电阻线是滑片左侧那段，右边的变阻器接入电路的电阻线是滑片左边那段，所以当P1、P2都滑到最右端时，两只变阻器连入电路的电阻最大．故选A．点评：本题考查了滑动变阻器的使用，能够正确判断哪一段电阻线接入电路中是解题的关键．14．（3分）为了改变一根导线电阻的大小，下列方法中肯定不能达到目的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流考点：影响电阻大小的因素．专题：应用题．分析：由于导体电阻是导体自己的一种性质，其大小由导体的资料、长度、横截面积决定，还跟导体的温度有关，而跟导体两真个电压和经由过程导体的电流无关．解答：解：A、将导线拉长后使用，此时改变了导体的长度和横截面积，故电阻改变，故不符合题意；B、将导线对折，即改变了导体的长度，同时也改变了导体的横截面积，故电阻改变，所以不符合题意；C、给导线加热，改动了导体的温度，故能改动电阻值，以是该选项不符合题意；D、只是改变导体的中的电流不能改变导体的电阻，故该选项错误；故选D．点评：计算导体电阻的公式R=ρ，导体的电阻与导体长度L成反比，与横截面积（即粗细）S成反比，与导体的材料ρ有关．绝大多数导体的电阻随温度的升高而增大（例如灯丝的电阻），少数导体的电阻随温度的升高而减小．15．（3分）在图所示的电路中，①②③④处的电表分别是（）A．表①是电压表，表②③④是电流表C．表①②是电压表，表③④是电流表B．表①③是电压表，表②④是电流表D．表①③④是电压表，表②是电流表专题：应用题．分析：按照电流表要串连使用，电压表要并联使用的特点分析．电路中灯要正常发光，而下面灯泡与①电表并联，故这里是电压表；上面灯泡与④表串连，则④表必需是电流表才会使上面的灯中有电畅通流畅过；下面灯泡与②表串联；③表串联在干路上．根据上面的分析判断出各是什么电表．解答：解：由电路图可知，要使灯泡发光，则与灯泡串连的②④表应该是电流表，与灯泡并联的①表是电压表，串连在干路上的③表为电流表，以是②③④为电流表，①为电压表．故选A．点评：解决此类问题的关键是根据电压表和电流表使用方法，正确的接入电压表和电流表，使电路处于通路状态且电表可以正常工作．16．（3分）质量相等的铜丝和铝丝，它们的横截面积相等，则两者电阻大小比较（）A．铜丝电阻较大B．铝丝电阻较大C．铜丝和铝丝电阻可能一样大D．无法判断谁的电阻较大考点：影响电阻大小的因素．专题：电压和电阻．分析：在温度一定时，导体的电阻与导体的材料、长度和横截面积有关．解答：解：长度和横截面积相同的铜丝和铝丝，铜丝的导电性更强，电阻更小；铜的密度大于铝，已知铜丝和铝丝的质量相同，以是铜丝的体积小于铝丝，而它们的横截面积相等，以是铜丝的长度小于铝丝，即铜丝的电阻更小，铝丝的电阻更大．故选B．点评：此题考查的是影响电阻的因素和密度计算公式的应用，属于基础题，难度不大．17．（3分）下列说法中正确的是（）A．导体中没有电流通过时，电阻为零B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D．导体的电阻跟导体中有无电流和电流的大小无关考点：影响电阻大小的因素．专题：顺推法．分析：电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．解答：解：电阻是导体本身的一种性质，导体确定了，电阻值也就确定了，与导体两端有无电压、电压过低，有无电流通过导体、电流大小都无关系．故选D．点评：对同一导体，公式R=只用来测量或计算电阻，但电阻大小与电流、电压无关．18．（3分）下列说法精确的是（）A．电阻表示导体对电流阻碍作用的大小，导体中无电流通过时，导体就无电阻B．经由过程导体的电流越小，导体的电阻越大C．导体两端的电压越大，导体的电阻越大考点：电阻．专题：电压和电阻．分析：电阻是导体阻碍电流的性质，其大小取决于导体的长度、材料、横截面积，还受温度的影响，而与导体两。
人教版九年级全册物理第16章测试卷及答案
人教版九年级全册物理第16章测试卷及答案一、选择题1. 下列说法正确的是（）A. 音速是固体中传播速度最大的一种波；B. 声波是一种机械波；C. 声波不能在真空中传播；D. 音速与介质的密度无关；答案：B2. 空气中传播的声音是因为空气分子的（）A. 弹性形变；B. 高速振动；C. 迅速变化；D. 高速运动；答案：B3. 以下哪种声音可以使固体共振？（）A. 低频声音；B. 中频声音；C. 高频声音；D. 任何频率的声音都可以；答案：C二、填空题1. 声音的来源主要是由____和____共同产生的。
答案：振动物体、声源2. 声音传播的媒介主要是____。
答案：介质3. 声音在固体中传播的速度____真空中的声音速度。
答案：大于三、简答题1. 请简要解释声音的产生和传播原理。
答案：当物体振动时，会产生声波。
声波通过介质的传播，将原来的振动信息传递出去。
当声波到达人的耳朵时，耳朵接收到声波振动，产生听觉感知，我们才能听到声音。
2. 声音为什么不能在真空中传播？答案：声音是一种机械波，需要通过介质传播。
而真空中没有物质，无法传播声波，所以声音不能在真空中传播。
四、解答题1. 定义共振现象，并举一个例子加以说明。
答案：共振现象是指当一个物体的振动频率与另一个物体的固有频率接近或相等时，会引起另一个物体发生振动的现象。
例如，当我们在弹琴时，弦的振动频率与空腔的固有频率相等时，就会使空腔发出明亮的声音，这就是共振现象。
2. 请解释声音在不同介质中传播速度的差异。
答案：声音在不同介质中传播速度的差异主要是由于介质的性质不同。
固体中的分子紧密排列，相互作用力大，因此声音在固体中传播速度较快。
液体中的分子排列比较松散，相互作用力较小，所以声音在液体中传播速度较慢。
气体中的分子间距离较大，相互作用力很小，因此声音在气体中传播速度较慢。
