焊接与热切割作业培训课件
合集下载
焊接与切割作业安全培训课件(很全面)-PPT精选文档199页
16.01.2020
13
特种作业人员需掌握的安全生产法的内容
3、生产经营单位应当教育和督促从业人员严 格执行本单位的安全生产规章制度和操作 规程，并向从业人员如实告知作业场所和 工作岗位存在的危险因素、防范措施以及 事故应急措施。
4、任何单位或者个人对事故隐患或安全生产 违法行为，均有权向负有安全生产监督管 理职责的部门报告举报。
治工作提出意见和建议。
用人单位应当保障劳动者行使前款所列权利。因 劳动者依法行使正当权利而降低其工资、福利等 待遇或者解除、终止与其订立的劳动合同的，其 行为无效。
16.01.2020
23
劳动者享有的职业卫生保护权力
用人单位应在产生或存在职业病危害因素 的工作场所、作业岗位、设备、材料（产 品）包装、贮存场所设置相应的警示标识。
坚持“预防为主、防治结合”的方针 明确了用人单位在职业病防治中的责任 明确了劳动者享有的职业卫生保护权利
16.01.2020
21
三、 职业病防治法
劳动者享有的职业卫生保护权力 （P4）
1、获得职业卫生教育、培训
2、获得职业健康检查、职业病诊疗、康复等职业 病防治服务
3、了解工作场所产生或者可能产生的职业病危害 因素、危害后果和应当采取的职业病防护措施；
二、法律
三、安全生产行政法规
第二节中华人民共和国安全生产法
新的《中华人民共和国安全生产法》2014年12月1
日施行，是我国第一部全面规范安全生产工作的
专门法律。 16.01.2020
7
安全生产法律法规架构
16.01.2020
8
一、安全生产法
立法的目的是为了加强安全生产监督管理，防 止和减少生产安全事故，保障人民群众生命和 财产安全，促进经济社会可持续健康发展 。
《焊接与热切割作业》(初训).ppt
10点（P30）
第2章 气焊与气割
气焊及气割技术的优点：低成本、容易控制、 设备简单等。
有些金属不适合气割，比如不锈钢，因为不锈 钢的流动性不好容易在切割的过程中“裹渣”。
所以目前气割主要用于碳素钢以及低合金钢和 一些高强钢中。
第1节 气焊与气割的基本原理 第2节 气焊与气割的适用范围及特点 第3节 气焊与气割用气体 第4节 气焊与气割工艺及设备 第5节 气压焊 第6节 气焊与气割防火防爆基本知识 第7节 气焊与气割安全技术 第8节 常用气瓶的结构和使用安全要求 第9节 输气管道安全技术要求 第10节 焊炬、割炬等附件的构造、工作原理和安全 要求
乙炔溶解在液体中可大大降低爆炸性，并且储存乙 炔的容器直径越小，越不容易爆炸，所以乙炔通常装在 瓶中溶解于丙酮中且瓶中装有多孔填料。
3、液化石油气即丙烷（C3H8）：也是易燃易爆气 体属于饱和的碳氢化合物与空气混合爆炸极限为 2.3%~9.5%，与氧气混合的爆炸极限为3.2%~6.4%。用于 切割特点见P38下。
闭式气压焊的工作： 整个过程主要分三个步骤： 一是表面清理，一定要将预焊表面清理干净； 二是加热，对加热的火焰要求必须稳定，焊接区 加热要均匀，顶锻时接缝处的金属必须达到“黄白色状 态”； 三是加压，加压的主要作用有3点（P49）。 2、气压焊的应用设备和工艺 结合教材对钢轨的焊接、钢筋的焊接所采用的设备 及工艺参数分别介绍，并简单介绍二段和三段顶法。 3、气压焊的安全技术主要有9点（P50—51）。
乙炔瓶充装压力为1.5MPa，容量有几种25L、40L、 60L的规格。乙炔充装时必须分两步充，第一次充装后 应静置8小时以上，再进行第二次充装。乙炔瓶内外表 面涂成白色，并有红色“乙炔”字样瓶内装有浸满丙酮 的填料。对乙炔瓶的检验类似于氧气瓶。
第2章 气焊与气割
气焊及气割技术的优点：低成本、容易控制、 设备简单等。
有些金属不适合气割，比如不锈钢，因为不锈 钢的流动性不好容易在切割的过程中“裹渣”。
所以目前气割主要用于碳素钢以及低合金钢和 一些高强钢中。
第1节 气焊与气割的基本原理 第2节 气焊与气割的适用范围及特点 第3节 气焊与气割用气体 第4节 气焊与气割工艺及设备 第5节 气压焊 第6节 气焊与气割防火防爆基本知识 第7节 气焊与气割安全技术 第8节 常用气瓶的结构和使用安全要求 第9节 输气管道安全技术要求 第10节 焊炬、割炬等附件的构造、工作原理和安全 要求
乙炔溶解在液体中可大大降低爆炸性，并且储存乙 炔的容器直径越小，越不容易爆炸，所以乙炔通常装在 瓶中溶解于丙酮中且瓶中装有多孔填料。
3、液化石油气即丙烷（C3H8）：也是易燃易爆气 体属于饱和的碳氢化合物与空气混合爆炸极限为 2.3%~9.5%，与氧气混合的爆炸极限为3.2%~6.4%。用于 切割特点见P38下。
闭式气压焊的工作： 整个过程主要分三个步骤： 一是表面清理，一定要将预焊表面清理干净； 二是加热，对加热的火焰要求必须稳定，焊接区 加热要均匀，顶锻时接缝处的金属必须达到“黄白色状 态”； 三是加压，加压的主要作用有3点（P49）。 2、气压焊的应用设备和工艺 结合教材对钢轨的焊接、钢筋的焊接所采用的设备 及工艺参数分别介绍，并简单介绍二段和三段顶法。 3、气压焊的安全技术主要有9点（P50—51）。
乙炔瓶充装压力为1.5MPa，容量有几种25L、40L、 60L的规格。乙炔充装时必须分两步充，第一次充装后 应静置8小时以上，再进行第二次充装。乙炔瓶内外表 面涂成白色，并有红色“乙炔”字样瓶内装有浸满丙酮 的填料。对乙炔瓶的检验类似于氧气瓶。
【精编】焊接与热切割特种作业安全培训PPT课件
（1）气体保护焊存在触电危险 （2）弧光辐射强 （3）有毒气体浓度高 （4）压缩钢瓶有潜在爆炸的危险性 （5）存在高频电磁场危害 （6）存在放射危害
常用电焊方法的基本原理和安全特点
D.气体保护焊机的安全操作 （1）氩弧焊机使用应注意事项： a.检查电源、电压，应符合安全要求，接地装置应安
全可靠； b.检查气管、水管，不得漏气、漏水； c.根据材料的性能、尺寸、形状，先确定极性，后确
嘴的侧面； c.二氧化碳气体瓶应放在阴凉处，其最高温度不得超
过30℃，并应放置牢靠，不得靠近热源； d.作业前应检查焊丝的给进机构、电线的连接部分、
二氧化碳气体的供应系统及冷却水循环系统。
常用电焊方法的基本原理和安全特点
3.二氧化碳气体保护焊 1.二氧化碳气体保护焊的特点 （1）焊接成本低 （2）生产率高 （3）抗锈能力强 （4）焊接变形小 （5）操作性能好 （6）使用范围广
应及时更换。
常用电焊方法的基本原理和安全特点
（10）二氧化碳半自动焊机的送丝电动机要定期碳刷 的磨损程度，磨损严重时要调换新碳刷。
（11）必须定期对二氧化碳半自动焊丝输送软管以及 弹簧管的工作情况进行检查，防止出现漏气或送丝 不稳定等故障。对弹簧软管的内部要定期清洗，并 排除管内赃物。
常用电焊方法的基本原理和安全特点
（2）直流弧焊机
1.旋转直流焊机 操作中应注意以下四点： a.新机使用前应将换向器上的污物擦干净，使换向器
与碳刷接触良好； b.启动时，应检查转子的旋转方向是否符合焊机标志
的箭头方向，否则应重新调整。 c.启动后，应检查碳刷和转向器，如有大量火花时，
应停机查明原因，经排除后方可使用。 d.数台焊机在同一场地作业时，应逐台启动，并使三
焊接与热切割特种作业 安全培训
常用电焊方法的基本原理和安全特点
D.气体保护焊机的安全操作 （1）氩弧焊机使用应注意事项： a.检查电源、电压，应符合安全要求，接地装置应安
全可靠； b.检查气管、水管，不得漏气、漏水； c.根据材料的性能、尺寸、形状，先确定极性，后确
嘴的侧面； c.二氧化碳气体瓶应放在阴凉处，其最高温度不得超
过30℃，并应放置牢靠，不得靠近热源； d.作业前应检查焊丝的给进机构、电线的连接部分、
二氧化碳气体的供应系统及冷却水循环系统。
常用电焊方法的基本原理和安全特点
3.二氧化碳气体保护焊 1.二氧化碳气体保护焊的特点 （1）焊接成本低 （2）生产率高 （3）抗锈能力强 （4）焊接变形小 （5）操作性能好 （6）使用范围广
应及时更换。
常用电焊方法的基本原理和安全特点
（10）二氧化碳半自动焊机的送丝电动机要定期碳刷 的磨损程度，磨损严重时要调换新碳刷。
（11）必须定期对二氧化碳半自动焊丝输送软管以及 弹簧管的工作情况进行检查，防止出现漏气或送丝 不稳定等故障。对弹簧软管的内部要定期清洗，并 排除管内赃物。
常用电焊方法的基本原理和安全特点
（2）直流弧焊机
1.旋转直流焊机 操作中应注意以下四点： a.新机使用前应将换向器上的污物擦干净，使换向器
与碳刷接触良好； b.启动时，应检查转子的旋转方向是否符合焊机标志
的箭头方向，否则应重新调整。 c.启动后，应检查碳刷和转向器，如有大量火花时，
应停机查明原因，经排除后方可使用。 d.数台焊机在同一场地作业时，应逐台启动，并使三
焊接与热切割特种作业 安全培训
焊接与热切割安全培训课件
焊接与热切割安全培训课件大纲
以下是一个焊接与热切割安全培训课件的示例大纲：
1. 焊接与热切割概述
1.1 焊接与热切割的定义
1.2 焊接与热切割的应用领域
1.3 焊接与热切割的风险和危害
2. 焊接与热切割安全准备
2.1 安全设备和防护用品
2.2 工作场所安全要求
2.3 灭火设备和应急措施
3. 焊接与热切割操作安全
3.1 操作前的安全检查
3.2 焊接与热切割操作技术要点
3.3 焊接与热切割操作中的常见安全问题
4. 焊接与热切割材料的安全处理
4.1 焊接与热切割材料的储存和运输安全
4.2 焊接与热切割材料的处理和清理安全
5. 焊接与热切割事故预防和应急处理
5.1 焊接与热切割事故的原因和预防措施
5.2 焊接与热切割事故的应急处理步骤
5.3 案例分析和经验总结
6. 焊接与热切割安全管理
6.1 安全责任和安全培训
6.2 安全监督和检查
6.3 安全改进和持续改进
7. 焊接与热切割安全培训的考核和评估
7.1 考核内容和方式
7.2 评估标准和方法
8. 总结和答疑
这个课件大纲可以根据实际情况进行调整和完善，具体的内容可以根据焊接与热切割的具体要求和风险进行详细讲解和说明。
同时，课件中可以加入一些案例分析、实际操作演示和互动讨论等活动，以增加培训的实效性和参与度。
特种作业人员安全培训---电焊工PPT课件
第二节 电流对人体伤害的危险程度
电流对人体的伤害有三种：电击、电伤和电磁场生 理伤害。 • 电击——是指电流通过人体，破坏人体心脏、肺及 神经系统的正常功能。 • 电伤——是指电流的热效应、化学效应和机械效应 对人体的伤害，主要是指电弧烧伤、熔化金属溅出烫 伤等。 • 电磁场伤害——是指在高频磁场的作用下，人会出 现头晕、乏力、记忆力减退、失眠、多梦等神经系统 的症状。
3、渗碳体（Fe3C） 渗碳体—是铁和碳的化合物，其含碳量为6.69% 渗碳体硬度很高,约为800HBs（W），脆性很大，而 塑性和韧性几乎等于零。
4、珠光体（P）——F+ Fe3C 珠光体—铁素体和渗碳体组成的机械混合物。 它是奥氏体在冷却到727℃的恒温下发生共析转变得 到的产物，因此，它只存在于727℃ 以下，其平均 含碳量为0.77%
完善， 接线错误， 造成触电事故。 • （6） 其他偶然因素， 如人体受雷击等。
第四节 防止触电的安全措施
• 1）安全制度 • （1） 在电气设备的设计、 制造、 安装、 运行
、 使用和维护以及专用保护装置等环境中， 要严 格遵守国家规定的标准和法规。 • （2） 加强安全教育， 普及安全用电知识。 • （3） 建立健全安全规章制度， 如安全操作规 程、 电气安装规程、 运行管理规程、 维护检修 制度等， 并在实际工作中严格执行。
触电分类 跨步电压触电 高压触电
二．焊机的保护性接地与接零
• 三相三线制：焊机必须装保护性接地装置。
• 三相四线制中性点接地的供电系统中：焊机必须 安装保护性接零装置。
• 接地装置埋入地下深度不小于1m,接地电阻应小于 4Ω。
• 在380V低压系统中，焊机接地电阻不得大于4Ω。
• 电焊机的二次线圈与焊件相接的一端必须接地或 接零（焊钳不应接地或接零）。凡在有接地或接 零装置的焊件上进行电焊时，应将焊件的接地线 （或接零线）暂时拆除，焊完后恢复。

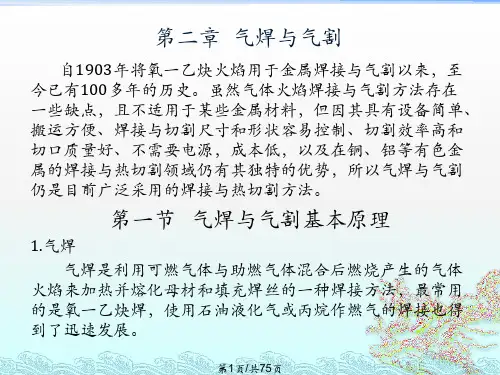

焊接与热切割作业PPT课件
符合上述条件的金属有纯铁、低碳钢、中碳钢和低合 金钢以及钛等。其他常用的金属材料如铸铁、不锈钢、铝 和铜等，必须采用特殊的热切割方法（例如等离子切割 等）。
第6页/共75页
第7页/共75页
2.气焊与气割的优缺点 2.1 气焊的优缺点 （1）优点：①设备简单，使用灵活；②对铸铁及某些有色 金属的焊接有较好的适应性；③在电力供应不足的地方需 要焊接时，气焊可以发挥更大的作用。 （2）缺点：①生产效率较低；②焊接后工件变形和热影响 区较大；③较难实现自动化。 2.2 气割的优缺点 （1）优点：设备简单，使用灵活。 （2）缺点：对切口两侧金属的成分和组织产生一定的影响， 容易引起被割工件的变形等。
第8页/共75页
第三节 气焊ቤተ መጻሕፍቲ ባይዱ气割用气体
气焊常用的气体火焰是氧一乙炔焰，气割用气体主要 有氧气、乙炔和液化石油气等。 1.氧气
氧气不是可燃气体，而是一种强氧化剂，是一种化 学性质极为活泼的助燃气体，能使其他的可燃物质发生剧 烈燃烧（氧化），并能与许多元素化合生成氧化物。
氧是人类和动物呼吸必需的气体，在空气中正常氧 含量约为21% ，如低于18%则为缺氧。
新的物质并产生大量气体和能量的现象。如汽油蒸汽、氢 气、乙炔等可燃性气体和适量的空气混合后遇明火所发生 的爆炸，就是因为这些可燃性气体与空气中氧气的接触面 积很大，点火时氧化反应进行极快，放出大量的热，气体 的体积闪受热而急剧膨胀，从而引起爆炸。
发生化学爆炸必须同时具备以下3个条件： （1）有足够的易燃易爆物质； （2）易燃易爆物质与空气等氧化剂混合后的浓度在爆炸 极限内； （3）有能量充足的火源或激发能量。
从以上发生燃烧的条件可知，只要消除其中任何一个 燃烧条件，就可以防止燃烧的发生或使燃烧停止，从而达 到防火或灭火的目的。 1.2 燃烧的类型
第6页/共75页
第7页/共75页
2.气焊与气割的优缺点 2.1 气焊的优缺点 （1）优点：①设备简单，使用灵活；②对铸铁及某些有色 金属的焊接有较好的适应性；③在电力供应不足的地方需 要焊接时，气焊可以发挥更大的作用。 （2）缺点：①生产效率较低；②焊接后工件变形和热影响 区较大；③较难实现自动化。 2.2 气割的优缺点 （1）优点：设备简单，使用灵活。 （2）缺点：对切口两侧金属的成分和组织产生一定的影响， 容易引起被割工件的变形等。
第8页/共75页
第三节 气焊ቤተ መጻሕፍቲ ባይዱ气割用气体
气焊常用的气体火焰是氧一乙炔焰，气割用气体主要 有氧气、乙炔和液化石油气等。 1.氧气
氧气不是可燃气体，而是一种强氧化剂，是一种化 学性质极为活泼的助燃气体，能使其他的可燃物质发生剧 烈燃烧（氧化），并能与许多元素化合生成氧化物。
氧是人类和动物呼吸必需的气体，在空气中正常氧 含量约为21% ，如低于18%则为缺氧。
新的物质并产生大量气体和能量的现象。如汽油蒸汽、氢 气、乙炔等可燃性气体和适量的空气混合后遇明火所发生 的爆炸，就是因为这些可燃性气体与空气中氧气的接触面 积很大，点火时氧化反应进行极快，放出大量的热，气体 的体积闪受热而急剧膨胀，从而引起爆炸。
发生化学爆炸必须同时具备以下3个条件： （1）有足够的易燃易爆物质； （2）易燃易爆物质与空气等氧化剂混合后的浓度在爆炸 极限内； （3）有能量充足的火源或激发能量。
从以上发生燃烧的条件可知，只要消除其中任何一个 燃烧条件，就可以防止燃烧的发生或使燃烧停止，从而达 到防火或灭火的目的。 1.2 燃烧的类型
焊接与热切割作业初训PPT课件
第1章 焊接与热功当量切割作业基础
知识
第1节 焊割作业在国民经济中的地位与作用 目前世界上有数十种焊接方法，包括我们在
压力容器制造上面常用的焊条电弧焊、埋弧自动 焊、钨极氩弧焊、二氧化碳气保焊等，我们不常 用的电阻焊、摩擦焊、爆炸焊、气压焊、超声波 焊、等离子焊以及钎焊和热喷涂等各种各样焊接 方法。
2.合金的组织、结构及铁碳合金
2.1合金的组织 合金的定义：2种或2种以上的元 素组成的金属，分为固溶体、化合物和机械混合物。
2.2钢中常见的显微组织 主要有铁素体（F）、渗 碳体、珠光体（F ）、奥氏体(A)、马氏体(M)、魏氏体 组织等。
3.钢的热处理 利用加热和冷却的方法,改变钢 的内部组织,从而达到改善钢的性能的一种工艺法称为 热处理. 常见的热处理有：淬火、回火、退火、正火 四种。
第1节 气焊与气割的基本原理
1.气焊定义：利用可燃气体和助燃气体混合燃 烧产生的气体火焰来加热并熔化母材和填充焊丝的 焊接方法。
2.气割定义：利用气体火焰的热能将工件切割 处加热到燃点后以高速喷射的高压氧气流使金属剧 烈燃烧并放出热量，同时将生成的熔渣迅速排除而 形成割缝的方法。
气割由于是气体火焰的切割过程有一定的局限性， 必须满足下列三个条件的金属才能气割：
焊接中,由于焊件的厚度、结构及使用条件的不同， 其接头型式也不同。
焊接接头型式主要有： 对接接头 T型接头 角接接头 搭接接头
2.焊缝坡口 2.1 根据坡口型式不同，分为I型、V型、Y型、双Y 型、U型、双U型、J型等几种型式。 2.2 坡口的几何尺寸，破口面、坡口角度、根部间 隙、钝边、根部半径等定义 3 焊接位置： 平焊、横焊、立焊、仰焊、平角焊、仰角焊
10点（P30）
焊接与热切割作业ppt课件
7
第一节 有害因素的来源及危害
（三）弧光辐射
1、辐射强度以焊条电弧焊辐射强度为基数：
1）二氧化碳 2—3倍；
2）氩弧焊
5—10倍；
3）等离子弧焊 8—20倍
2、紫外线：可引起皮炎、电光性眼炎，破坏织物纤维。
3、红外线：对人体引起组织热作用，造成红外线白内障、
视力减退、视网膜灼伤。
4、可见光线：光度是肉眼正常承受光度的一万倍以上。
氮氧化物可刺激肺部，使人较难抵抗感冒之类的呼吸系统 疾病，呼吸系统有问题的人士如哮喘病患者，会较易受二 氧化氮影响。
3）一氧化碳 各种电气焊都能产生一氧化碳气体，二氧化碳保护焊 产生的一氧化碳浓度最高。 是一种窒息性气体，能使 人体组织缺氧而表现出症状，严重的能中毒窒息而亡。
6
4)氟化氢(HF) 碱性焊条药皮里常含有萤石(CaF2)，在电弧的高温作用 下形成氟化氢气体。 具有刺激性的有毒气体，主要表现为对肺的刺激作用。
受照射眼睛有疼痛感。通常叫电焊“晃眼”；
在短时间内失去劳动能力。
8
第一节 有害因素的来源及危害
四、噪声
1、来源：主要是等离子弧喷枪内气流起伏、振动、摩 擦、高速喷出和碳弧气割时产生噪声。
2、危害：危害听觉器官，引起中枢神经系统和血管系 统失调，还可引起内分泌系统失调。
3、防护：1）改进工艺； 2）隔音措施； 3）个人防护。
(3)焊接转胎的机械传动部分，应设防护罩。 (4)清铲焊接时，应带护目镜。
19
第二节 焊接切割作业安全卫生防护措施 八、努力采用和开发安全卫生性能好的焊接技术
优先采用和努力开发安全卫生性能好的焊接技术。 改善焊接劳动条件 。
20
11
第六章 焊接、切割作业卫生与防护
第一节 有害因素的来源及危害
（三）弧光辐射
1、辐射强度以焊条电弧焊辐射强度为基数：
1）二氧化碳 2—3倍；
2）氩弧焊
5—10倍；
3）等离子弧焊 8—20倍
2、紫外线：可引起皮炎、电光性眼炎，破坏织物纤维。
3、红外线：对人体引起组织热作用，造成红外线白内障、
视力减退、视网膜灼伤。
4、可见光线：光度是肉眼正常承受光度的一万倍以上。
氮氧化物可刺激肺部，使人较难抵抗感冒之类的呼吸系统 疾病，呼吸系统有问题的人士如哮喘病患者，会较易受二 氧化氮影响。
3）一氧化碳 各种电气焊都能产生一氧化碳气体，二氧化碳保护焊 产生的一氧化碳浓度最高。 是一种窒息性气体，能使 人体组织缺氧而表现出症状，严重的能中毒窒息而亡。
6
4)氟化氢(HF) 碱性焊条药皮里常含有萤石(CaF2)，在电弧的高温作用 下形成氟化氢气体。 具有刺激性的有毒气体，主要表现为对肺的刺激作用。
受照射眼睛有疼痛感。通常叫电焊“晃眼”；
在短时间内失去劳动能力。
8
第一节 有害因素的来源及危害
四、噪声
1、来源：主要是等离子弧喷枪内气流起伏、振动、摩 擦、高速喷出和碳弧气割时产生噪声。
2、危害：危害听觉器官，引起中枢神经系统和血管系 统失调，还可引起内分泌系统失调。
3、防护：1）改进工艺； 2）隔音措施； 3）个人防护。
(3)焊接转胎的机械传动部分，应设防护罩。 (4)清铲焊接时，应带护目镜。
19
第二节 焊接切割作业安全卫生防护措施 八、努力采用和开发安全卫生性能好的焊接技术
优先采用和努力开发安全卫生性能好的焊接技术。 改善焊接劳动条件 。
20
11
第六章 焊接、切割作业卫生与防护
