3电阻率法(3) 电阻率测深法
传导类电法勘探
1 2
1 2
三层水平地层上的视电阻率曲线
1 2 3 1 2 3
1 2 3 1 2 3
水平二层电测深曲线量板 及其使用
电测深法电极距的选择
供电电极距AB的选择：最小AB距离应能使电测深曲线 的首支为近似于水平线段，以便由它的渐近线求出第 一电性层的电阻率；最大AB距离应能满足勘探深度的 要求，并保证测深曲线尾支完整，可解释出最后一个 电性层；
极不断移动，极距不断加大（跑极） 按照供电极距的不同多次观测电位差Umn、
供电电流I，并计算出视电阻率。
电阻率测深法原理
通过使用一系列不同大小的AB极距进行供电，达 到探测地下不同深度电阻率的目的，测深曲线的 横轴是AB/2，纵轴是电阻率，一般画在双对数 (loglog)坐标纸上
二层水平地层上视电阻率曲线
充电法原理
许多金属矿体及某些高矿化度的地下水，相对 其周围岩石而言，电阻率很低，可近似地看成 是理想导体。
当它们局部在地表出露或被某种勘探或开发工 程揭露时，如果向这种天然或人工露头充电， 并观测其充电电场的分布，便可据此推断整个 地下良导电地质体（矿体或高矿化度地下水） 及其周围岩石的电性分布情况，解决某些特定 的地质问题。充电法便是这样一种电法勘探方 法。
高密度电阻率法原理
高密度电阻率法图件的横坐标是距离，纵坐标是深度/ 极距，不同的颜色代表着不同的（视）电阻率
电阻率法勘探工作流程
根据工区具体情况及勘探目标选定方法 设计测线，测点 野外采集数据 数据处理 数据反演解释
合理设计测线测点
野外数据采集
数据编辑与处理
反演与解释
如何看懂电阻率方法图件？
对于H、A型三层介质，若第二层很薄与P2很小时，改变h2 和P2，只要保持S2=h2/P2不变，则 Ps曲线不变，这便是S等 值现象。如图所示，当第二层电阻率很小时，在第二层中的 电流线方向将平行于层面，所“吸进”的电流将决定于纵向 电导h2/P2。如果P1、h1和P3保持不变，只是同倍数地增大 或缩小h2、P2(纵向电导S2不变），因而P1、P2和P3岩层中 的电流分布改变很小，以致地面上电位差改变也很小。其结 果是不同的地电断面却对应着形状几乎相同的Ps曲线。
地球物理勘探试题
1、视电阻率:若进行测量的地段地下岩石电性分布不均匀时，上式计算出的电阻率称为视电阻率，它不是岩石的真电阻率，是地下岩石电性不均匀体的综合反映，通常以rs表示2、纵向电导:是指电流沿水平方向流过某一电性层时，该层对电流导通能力的大小。
3、各向异性系数:岩石的电阻率具有明显的方向性，即沿层理方向和垂直层理方向岩石的导电性不同，称为岩石电阻率的各向异性。
岩石电阻率的各向异性可用各向异性系数λ来表示4、视极化率:当地形不平或地下不均时，按式η=△U2/△U计算出来的参数称为视极化率。
5、衰减时 :把开始的电位差△U2作为1，当△U2变为（30%，50%，60%）时所需的时间称为衰减时S6、含水因素:测深曲线的衰减时与横轴在一起所包围的面积7、勘探体积 :长为两个点电源之间距离AB，宽为（1/2）AB，深也为（1/2）AB的勘探长方体8、扩散电位：两种不同离子或离子相同而活度不同的溶液，其液液界面上由于离子的扩散速度不同，而形成的电位。
9、卡尼亚电阻率:在非均匀介质条件下,以实测阻抗计算出的量称为卡尼亚视电阻率.它的数学表达式为:ρa=Z2(ωμ)(3)ρa—卡尼尔电阻率(Ω·m)10、趋肤深度:电场沿Z轴方向前进1/b距离时，振幅衰减为1/e倍。
习惯上将距离δ＝1/b 称为电磁波的趋肤深度11、振动图:某点振幅随时间的变化曲线称为振动图12、波剖面图:某时刻各点振幅的变化称为波剖面13、视速度:沿射线方向Ds传播的波称为射线速度，是波的真速度V。
而位于测线上的观测者看来，似乎波前沿着测线Dx，以速度V*传播，是波的视速度14、均方根速度:在水平层状介质中，取各层层速度对垂直传播时间的均方根值就是均方根速度15、动校正:反射波的传播时间与检波器距离爆炸点的距离远近有关，并与反射界面的倾角、埋深和覆盖层波速有关，由此产生的时差称为正常时差，需要进行正常时差校正，称为动校正。
16、静校正:对由于地表不同检波点的高程和地表低速层的厚度、速度变化等的影响所产生时差的校正称为静校正，它包括井深校正、地形校正、低速带校正。

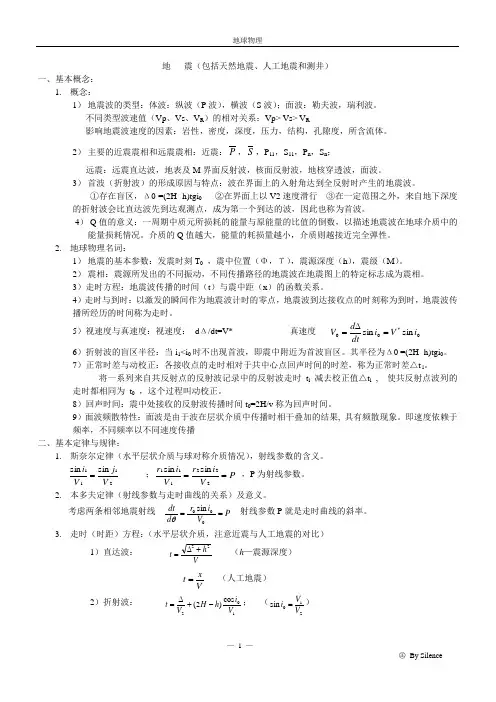

地球物理
地 震（包括天然地震、人工地震和测井）一、基本概念：1. 概念：1） 地震波的类型：体波：纵波（P 波），横波（S 波）；面波：勒夫波，瑞利波。
不同类型波速值（Vp 、Vs 、V R ）的相对关系：Vp> Vs> V R影响地震波速度的因素：岩性，密度，深度，压力，结构，孔隙度，所含流体。
2） 主要的近震震相和远震震相：近震：P ，S ，P 11，S 11，P n ，S n ；远震：远震直达波，地表及M 界面反射波，核面反射波，地核穿透波，面波。
3） 首波（折射波）的形成原因与特点：波在界面上的入射角达到全反射时产生的地震波。
①存在盲区，Δ0 =(2H- h)tgi 0 ②在界面上以V2速度滑行 ③在一定范围之外，来自地下深度的折射波会比直达波先到达观测点，成为第一个到达的波，因此也称为首波。
4） Q 值的意义：一周期中质元所损耗的能量与原能量的比值的倒数，以描述地震波在地球介质中的能量损耗情况。
介质的Q 值越大，能量的耗损量越小，介质则越接近完全弹性。
2. 地球物理名词：1） 地震的基本参数：发震时刻T 0 ，震中位置（Φ，Υ），震源深度（h ），震级（M ）。
2） 震相：震源所发出的不同振动，不同传播路径的地震波在地震图上的特定标志成为震相。
3）走时方程：地震波传播的时间（t ）与震中距（x ）的函数关系。
4）走时与到时：以激发的瞬间作为地震波计时的零点，地震波到达接收点的时刻称为到时，地震波传播所经历的时间称为走时。
5）视速度与真速度：视速度： d Δ/dt=V* 真速度0*00sin sin i V i dtd V =∆=6）折射波的盲区半径：当i 1<i 0时不出现首波，即震中附近为首波盲区。
其半径为Δ0 =(2H- h)tgi 0。
7）正常时差与动校正：各接收点的走时相对于共中心点回声时间的时差，称为正常时差△t i 。
将一系列来自共反射点的反射波记录中的反射波走时 t i 减去校正值△t i , 使共反射点波列的走时都相同为 t 0 ，这个过程叫动校正。
物探知识考题
1、视电阻率:若进行测量的地段地下岩石电性分布不均匀时，上式计算出的电阻率称为视电阻率，它不是岩石的真电阻率，是地下岩石电性不均匀体的综合反映，通常以rs表示2、纵向电导:是指电流沿水平方向流过某一电性层时，该层对电流导通能力的大小。
3、各向异性系数:岩石的电阻率具有明显的方向性，即沿层理方向和垂直层理方向岩石的导电性不同，称为岩石电阻率的各向异性。
岩石电阻率的各向异性可用各向异性系数λ来表示4、视极化率:当地形不平或地下不均时，按式η=△U2/△U计算出来的参数称为视极化率。
5、衰减时:把开始的电位差△U2作为1，当△U2变为（30%，50%，60%）时所需的时间称为衰减时S6、含水因素:测深曲线的衰减时与横轴在一起所包围的面积7、勘探体积:长为两个点电源之间距离AB，宽为（1/2）AB，深也为（1/2）AB的勘探长方体8、扩散电位：两种不同离子或离子相同而活度不同的溶液，其界面上由于离子的扩散速度不同，而形成的电位。
9、卡尼亚电阻率:在非均匀介质条件下,以实测阻抗计算出的量称为卡尼亚视电阻率.它的数学表达式为:ρa=Z2(ωμ)(3)ρa—卡尼尔电阻率(Ω·m)10、趋肤深度:电场沿Z轴方向前进1/b距离时，振幅衰减为1/e倍。
习惯上将距离δ＝1/b称为电磁波的趋肤深度11、振动图:某点振幅随时间的变化曲线称为振动图12、波剖面图:某时刻各点振幅的变化称为波剖面13、视速度:沿射线方向Ds传播的波称为射线速度，是波的真速度V。
而位于测线上的观测者看来，似乎波前沿着测线Dx，以速度V*传播，是波的视速度14、均方根速度:在水平层状介质中，取各层层速度对垂直传播时间的均方根值就是均方根速度15、动校正:反射波的传播时间与检波器距离爆炸点的距离远近有关，并与反射界面的倾角、埋深和覆盖层波速有关，由此产生的时差称为正常时差，需要进行正常时差校正，称为动校正。
16、静校正:对由于地表不同检波点的高程和地表低速层的厚度、速度变化等的影响所产生时差的校正称为静校正，它包括井深校正、地形校正、低速带校正。

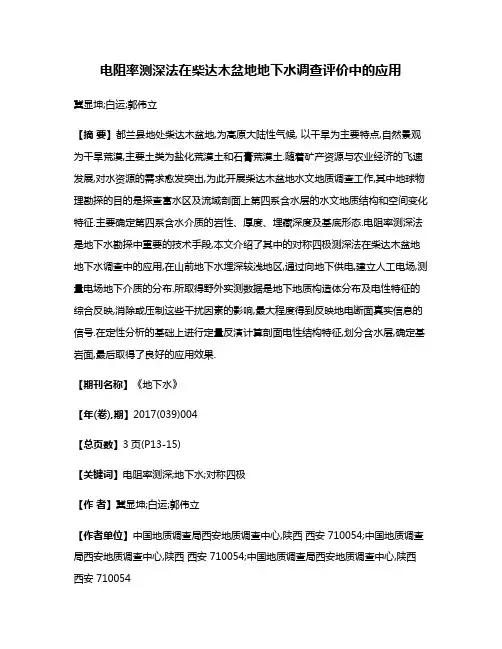

电阻率测深法在柴达木盆地地下水调查评价中的应用
电阻率测深法在柴达木盆地地下水调查评价中的应用冀显坤;白运;郭伟立【摘要】都兰县地处柴达木盆地,为高原大陆性气候, 以干旱为主要特点,自然景观为干旱荒漠,主要土类为盐化荒漠土和石膏荒漠土.随着矿产资源与农业经济的飞速发展,对水资源的需求愈发突出,为此开展柴达木盆地水文地质调查工作,其中地球物理勘探的目的是探查富水区及流域剖面上第四系含水层的水文地质结构和空间变化特征.主要确定第四系含水介质的岩性、厚度、埋藏深度及基底形态.电阻率测深法是地下水勘探中重要的技术手段,本文介绍了其中的对称四极测深法在柴达木盆地地下水调查中的应用,在山前地下水埋深较浅地区,通过向地下供电,建立人工电场,测量电场地下介质的分布.所取得野外实测数据是地下地质构造体分布及电性特征的综合反映,消除或压制这些干扰因素的影响,最大程度得到反映地电断面真实信息的信号.在定性分析的基础上进行定量反演计算剖面电性结构特征,划分含水层,确定基岩面,最后取得了良好的应用效果.【期刊名称】《地下水》【年(卷),期】2017(039)004【总页数】3页(P13-15)【关键词】电阻率测深;地下水;对称四极【作者】冀显坤;白运;郭伟立【作者单位】中国地质调查局西安地质调查中心,陕西西安 710054;中国地质调查局西安地质调查中心,陕西西安 710054;中国地质调查局西安地质调查中心,陕西西安 710054【正文语种】中文【中图分类】P641.8丰富的矿产和农牧业资源是促进都兰县经济社会建设的重要推力，由于都兰县地处干旱盆地，县域内降水稀少，生态环境脆弱，水资源勘查研究程度低，现有水文地质资料难以满足新经济形式下的矿产资源开发及农业园区扩大建设对地下水资源需求，为此开展了柴达木盆地水文地质调查任务，为了查明第四系厚度，划分含水层范围，采用地球物理勘探方法技术，本文所述电阻率测深法则是其中的内容。
电阻率法属于传导类电法勘探方法。
建立在地壳中各种岩矿石具有各种导电性差异的基础上，通过观察和研究与这些差异有关的天然电场或人工电场的分布规律，从而达到查明下构造的目的。
水源地勘查工作方法与技术要求

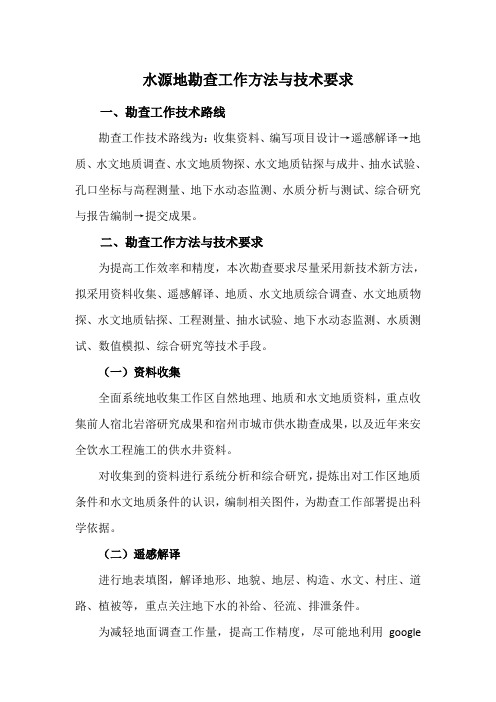

水源地勘查工作方法与技术要求一、勘查工作技术路线勘查工作技术路线为：收集资料、编写项目设计→遥感解译→地质、水文地质调查、水文地质物探、水文地质钻探与成井、抽水试验、孔口坐标与高程测量、地下水动态监测、水质分析与测试、综合研究与报告编制→提交成果。
