1、磷酸燃料电池
磷酸燃料电池系统目前正用于为办公楼、医院、疗养院、银行、学校和公用事业电厂供电，磷酸燃料电池被认为是首代商用燃料电池，并且是非常成熟的电池类型之一，这些电池的工作温度约为100℃至220℃，单独达到约37%至42%的电气效率，当用于热电联产应用时，效率高达85%。
这种类型的燃料电池通常用于为工厂提供主要电力和热量的分布式发电应用，这些是大型燃料电池系统，可提供100kW至400kW 的功率，并且比聚合物电解质膜燃料电池更耐燃料杂质。
2、熔融碳酸盐燃料电池
熔融碳酸盐燃料电池目前用于电力、工业、分布式发电和军事应用，它们在高温600℃至700℃下运行，不需要外部燃料处理器，根据系统大小，熔融碳酸盐燃料电池可以提供300kW至3兆瓦的功率，非常适合大型应用，仅它们的效率就达到65％左右，当用于热电联产应用时，效率会提高到85%。
3、高分子电解质膜
聚合物电解质膜燃料电池也称为质子交换膜燃料电池，仅需要氢气、空气中的氧气和水即可运行，不需要像某些燃料电池那样的腐蚀性流体，这类燃料电池通常在80℃左右的低温下运行，电效率约为45%。
另外聚合物电解质膜燃料电池是汽车和小型固定式应用的主要候选产品，它们用于备用电源应用，关键负载、高质量电源和紧急
服务设备，它们还为应用提供1kW至100kW的功率，并具有快速启动功能。
4、固体氧化物燃料电池
固体氧化物燃料电池在700℃至1000℃的极高温度下运行，它们目前用于住宅和商业应用，根据大小提供1kW至2MW的功率，高温运行消除了对贵金属催化剂的需求，并且像熔融碳酸盐燃料电池一样，可以对燃料进行内部重整，从而降低了燃料电池系统的成本，高温固态氧化物燃料电池已被证明可用于分布式发电，辅助电源和电力应用。
质子交换膜燃料电池的分类
质子交换膜燃料电池的分类随着世界各国对环保和能源安全的重视，质子交换膜燃料电池成为了备受瞩目的新能源技术。
质子交换膜燃料电池是一种通过氢气和氧气进行反应来产生电能的设备。
质子交换膜是电池中最重要的部件之一，它可以使质子通过而阻止气体混合，使正负极分开而不会短路。
本文将会分步骤对质子交换膜燃料电池的分类进行阐述。
1.根据工作温度分类质子交换膜燃料电池根据工作温度的不同可以分为以下三种类型：（1）低温燃料电池（LT-PEMFC）低温燃料电池的最佳工作温度约为80℃。
它的优点是开机速度快，具有较高的效率以及较低的氢气泄漏。
但是它的操作温度过低，容易使催化剂受污染和腐蚀。
（2）中温燃料电池（MT-PEMFC）中温燃料电池最佳工作温度约为120-200℃。
它相比于低温燃料电池，其具备更高的电化学反应速率，更高的催化剂利用率以及更为稳定的输出功率。
此外，中温燃料电池的操作温度较低，可以使用多种不同种类的燃料。
但是，它的缺点是需要较长的开机时间，而且在启动之前需要加热燃料。
（3）高温燃料电池（HT-PEMFC）高温燃料电池的最佳工作温度约为160-200℃。
它具有较高的效率和更好的催化剂耐久性，而且也能够适应更恶劣的工作环境。
高温燃料电池的一个重要的应用是它可以借助它的高温使水蒸气分解成氢气和氧气，从而实现水电解成氢气并保存的功能。
2. 根据燃料种类分类质子交换膜燃料电池还可以根据燃料的种类进行分类：（1）氢气燃料电池氢气燃料电池是目前应用最广的一种燃料电池。
这种燃料电池利用氢气和氧气的反应来产生电能，因此需要使用一个可以将燃料转化为氢气的装置。
氢气燃料电池具有质量轻、易携带以及零污染等特点。
（2）甲醇燃料电池甲醇燃料电池利用甲醇水溶液作为燃料。
其工作原理与氢气燃料电池相似，只不过是通过甲醇进行氧化反应。
甲醇燃料电池具有便于储存、便于携带等特点，但是由于甲醇水解出来的氢气中含有一定的二氧化碳和一氧化碳，因此需要高效的纯化处理来保证其安全性。
燃料电池的分类及应用
6
7
2.1碱性燃料电池（AFC）
2.1.1 碱性染料电池简介 碱性燃料电池是该技术发展最快的一种电池，主要为空间 任务，包括航天飞机提供动力和饮用水。 负极反应： O2 + 2 H 2 O + 4e → 4OH − 正极反应： 碱性燃料电池的工作温度大约80℃。因此，它们的启 动也很快，但其电力密度却比质子交换膜燃料电池的密度 低十来倍，在汽车中使用显得相当笨拙。不过，它们是燃 料电池中生产成本最低的一种电池，因此可用于小型的固 定发电装置。 如同质子交换膜燃料电池一样，碱性燃料电池对能污染催 化剂的一氧化碳和其它杂质也非常铭感。此外，其原料不 能含有一氧化碳，因为一氧化碳能与氢氧化钾电解质反应 生成碳酸钾，降低电池的性能。
燃料电池的基本原理
燃料电池的特点 燃料电池的能量转换效率高，不受卡诺效率限制。 清洁、环保。燃料电池不需要锅炉、汽轮机等大型设备、 没有SO x、NO x气体和固体粉尘的排放。 可靠性和操作性良好，噪声低。 所用燃料广泛，占地面积小，建厂具有很大灵活性。
1
燃料电池的组成和工作原理 燃料电池的基本组成：阳极、阴极、电解质和 燃料电池的基本组成： 外电路。燃料电池中的电解质有不同的种类。
12
2.2质子交换膜燃料电池（PEMFC） 质子交换膜燃料电池（ 质子交换膜燃料电池 ） 2.2．1质子交换膜燃料电池简介 ． 质子交换膜燃料电池简介 质子交换膜燃料电池(proton exchange membrane fuel cell，英 文简称PEMFC)是一种燃料电池，在原理上相当于水电解的 “逆”装置。其单电池由阳极、阴极和质子交换膜组成，阳极 为氢燃料发生氧化的场所，阴极为氧化剂还原的场所，两极都 含有加速电极电化学反应的催化剂，质子交换膜作为电解质。 工作时相当于一直流电源，其阳极即电源负极，阴极为电源正 极。 两电极的反应分别为： 阳极(负极)：2H2-4e=4H+ 阴极(正极)：O2+4e+4H+=2H2O 注意所有的电子e都省略了负号上标。由于质子交换膜只能 传导质子，因此氢质子可直接穿过质子交换膜到达阴极，而电 子只能通过外电路才能到达阴极。当电子通过外电路流向阴极 时就产生了直流电。以阳极为参考时，阴极电位为1.23V。也 即每一单电池的发电电压理论上限为1.23V。接有负载时输出 电压取决于输出电流密度，通常在0.5～1V 之间。将多个单电 池层叠组合就能构成输出电压满足实际负载需要的燃料电池堆 (简称电堆)。 13
燃料电池能斯特方程
燃料电池能斯特方程一、燃料电池简介1.1 什么是燃料电池燃料电池是一种将化学能直接转化为电能的设备，其工作原理是通过将氢气或可燃气体与氧气反应来产生电能。
燃料电池具有高效率、无污染、低噪音等优点，被广泛应用于交通工具、航空航天、电力供应等领域。
1.2 燃料电池的分类根据不同的工作原理和使用的燃料，燃料电池可以分为多种类型，包括质子交换膜燃料电池（PEMFC）、固体氧化物燃料电池（SOFC）、碱性燃料电池（AFC）等。
二、能斯特方程的基本原理2.1 能斯特方程的定义能斯特方程（Nernst equation）是描述燃料电池电动势与各种参量之间关系的方程，由德国物理学家瓦尔特·能斯特在19世纪末提出。
能斯特方程可以用来计算燃料电池的电动势、电流密度等参数。
2.2 能斯特方程的数学表达式能斯特方程的数学表达式如下所示：E = E0 - (RT / nF) * ln(Q)其中，E为燃料电池的电动势，E0为标准电动势，R为气体常数，T为温度，n为电子转移数，F为法拉第常数，Q为反应物浓度比。
三、能斯特方程的应用3.1 燃料电池的电动势计算通过能斯特方程，可以计算燃料电池在不同条件下的电动势。
其中，标准电动势E0是在标准条件下测量得到的，可以用来比较不同燃料电池的性能。
3.2 燃料电池的极化特性能斯特方程还可以用来描述燃料电池的极化特性。
随着燃料电池工作时间的增加，电动势会逐渐降低，这种现象称为极化。
能斯特方程可以用来计算极化的速率，帮助优化燃料电池的设计和运行条件。
3.3 燃料电池的效率分析通过能斯特方程，可以计算燃料电池的效率。
燃料电池的效率定义为输出电能与输入燃料化学能之间的比值。
能斯特方程可以帮助我们理解燃料电池效率与温度、浓度等因素的关系，从而优化燃料电池的工作条件，提高效率。
四、能斯特方程的局限性4.1 假设条件限制能斯特方程是在一定的假设条件下推导出来的，例如理想气体状态、恒定温度等。
氢燃料电池分类
氢燃料电池分类
氢燃料电池分类：
按氢燃料电池的运行机理分。
分为酸性燃料电池和碱性燃料电池；按电解质的种类不同，有酸性、碱性、熔融盐类或固体电解质：碱性氢燃料电池（AFC ）、质子交换膜氢燃料电池（PEMFC）、磷酸氢燃料电池（P AFC）、熔融碳酸盐氢燃料电池（MCFC）、固体氧化物氢燃料电池（SOFC）。
氢燃料电池按其工作温度不同，把碱性燃料电池（AFC，100℃）固体高分子型质子交换膜燃料电池（PEMFC，100C以内）和磷酸型燃料电池（PAFC，200℃）称为低温燃料电池；把熔融碳酸盐型燃料电池（MCFC，650℃）和固体氧化型燃料电池（SOFC，1000℃）称为高温燃料电池。

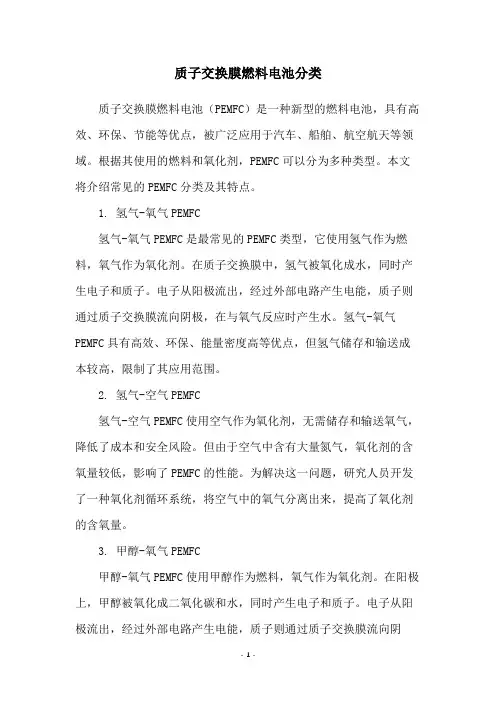

质子交换膜燃料电池分类
质子交换膜燃料电池分类质子交换膜燃料电池（PEMFC）是一种新型的燃料电池，具有高效、环保、节能等优点，被广泛应用于汽车、船舶、航空航天等领域。
根据其使用的燃料和氧化剂，PEMFC可以分为多种类型。
本文将介绍常见的PEMFC分类及其特点。
1. 氢气-氧气PEMFC氢气-氧气PEMFC是最常见的PEMFC类型，它使用氢气作为燃料，氧气作为氧化剂。
在质子交换膜中，氢气被氧化成水，同时产生电子和质子。
电子从阳极流出，经过外部电路产生电能，质子则通过质子交换膜流向阴极，在与氧气反应时产生水。
氢气-氧气PEMFC具有高效、环保、能量密度高等优点，但氢气储存和输送成本较高，限制了其应用范围。
2. 氢气-空气PEMFC氢气-空气PEMFC使用空气作为氧化剂，无需储存和输送氧气，降低了成本和安全风险。
但由于空气中含有大量氮气，氧化剂的含氧量较低，影响了PEMFC的性能。
为解决这一问题，研究人员开发了一种氧化剂循环系统，将空气中的氧气分离出来，提高了氧化剂的含氧量。
3. 甲醇-氧气PEMFC甲醇-氧气PEMFC使用甲醇作为燃料，氧气作为氧化剂。
在阳极上，甲醇被氧化成二氧化碳和水，同时产生电子和质子。
电子从阳极流出，经过外部电路产生电能，质子则通过质子交换膜流向阴极，在与氧气反应时产生水。
甲醇-氧气PEMFC具有简单、便携、易于储存等优点，但甲醇的能量密度较低，需要大量储存和输送，同时产生二氧化碳等有害物质，影响环境。
4. 氨气-氧气PEMFC氨气-氧气PEMFC使用氨气作为燃料，氧气作为氧化剂。
在阳极上，氨气被氧化成氮气和水，同时产生电子和质子。
电子从阳极流出，经过外部电路产生电能，质子则通过质子交换膜流向阴极，在与氧气反应时产生水。
氨气-氧气PEMFC具有储存和输送成本低、安全性高等优点，但氨气的毒性较大，需要注意安全问题。
5. 烷基燃料-氧气PEMFC烷基燃料-氧气PEMFC使用烷基燃料（如丙烷、丁烷）作为燃料，氧气作为氧化剂。

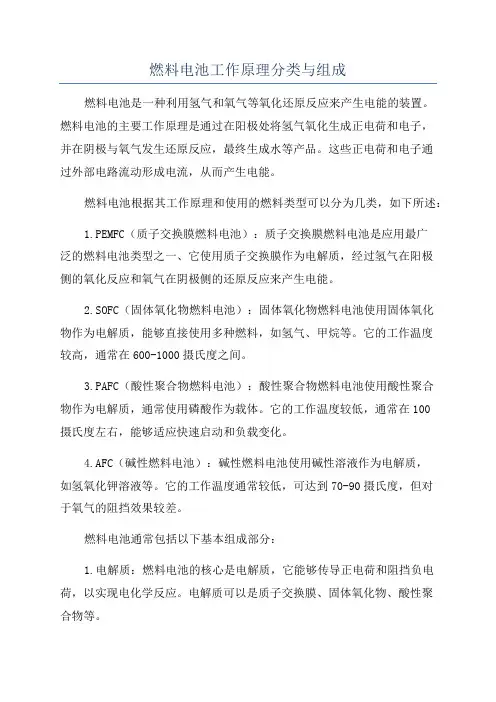

燃料电池工作原理分类与组成
燃料电池工作原理分类与组成燃料电池是一种利用氢气和氧气等氧化还原反应来产生电能的装置。
燃料电池的主要工作原理是通过在阳极处将氢气氧化生成正电荷和电子，并在阴极与氧气发生还原反应，最终生成水等产品。
这些正电荷和电子通过外部电路流动形成电流，从而产生电能。
燃料电池根据其工作原理和使用的燃料类型可以分为几类，如下所述：1.PEMFC（质子交换膜燃料电池）：质子交换膜燃料电池是应用最广泛的燃料电池类型之一、它使用质子交换膜作为电解质，经过氢气在阳极侧的氧化反应和氧气在阴极侧的还原反应来产生电能。
2.SOFC（固体氧化物燃料电池）：固体氧化物燃料电池使用固体氧化物作为电解质，能够直接使用多种燃料，如氢气、甲烷等。
它的工作温度较高，通常在600-1000摄氏度之间。
3.PAFC（酸性聚合物燃料电池）：酸性聚合物燃料电池使用酸性聚合物作为电解质，通常使用磷酸作为载体。
它的工作温度较低，通常在100摄氏度左右，能够适应快速启动和负载变化。
4.AFC（碱性燃料电池）：碱性燃料电池使用碱性溶液作为电解质，如氢氧化钾溶液等。
它的工作温度通常较低，可达到70-90摄氏度，但对于氧气的阻挡效果较差。
燃料电池通常包括以下基本组成部分：1.电解质：燃料电池的核心是电解质，它能够传导正电荷和阻挡负电荷，以实现电化学反应。
电解质可以是质子交换膜、固体氧化物、酸性聚合物等。
2.阳极：阳极是氧化反应发生的地方。
在质子交换膜燃料电池中，阳极通常是由贵金属催化剂（如铂）覆盖的碳纳米管或碳纤维纸等。
3.阴极：阴极是还原反应发生的地方。
在质子交换膜燃料电池中，阴极通常也是由贵金属催化剂（如铂）覆盖的碳材料等。
4.电子导体：为了让电子能够负载流动，电子导体通常是由碳纤维、金属等材料制成。
5.燃料供应系统：燃料电池需要燃料供应系统来提供氢气或其他燃料。
这包括储氢罐、燃料处理系统等。
6.氧气供应系统：燃料电池还需要氧气供应系统来提供氧气。
这包括空气处理系统、气泵等。
燃料电池的工作原理和分类
燃料电池的工作原理和分类燃料电池（Fuel Cell，FC）是一种将氢气与氧气反应产生电能的化学电源，它通过将燃料（如氢气、甲醇、乙醇等）与氧气经过电化反应产生电能，是一种高效、清洁、无污染的能源转换技术。
燃料电池的工作原理是将氢气通过阳极从燃料电池进入电解质层，同时让氧气通过阴极接触电解质层，这样氢气经过堆中催化剂的作用与氧气氧化反应形成水，同时释放出电子，从而产生电能。
燃料电池的分类主要有以下几种：1、聚合物电解质膜燃料电池（PEMFC）聚合物电解质膜燃料电池是燃料电池中使用最广泛的一种类型，也是最具有商业化前景的燃料电池。
它采用一种聚合物电解质膜作为电解质，在膜中间为阳极和阴极分别分布两边，并在两面贴合有催化剂的电极，由于聚合物电解质膜可以通过水分子进行质子传输，所以也称为质子交换膜燃料电池。
PEMFC 的优点是启动快、反应迅速、效率高，具有能量密度高、容量大、重量轻等特点，可以在低温下运行，所以被广泛应用于汽车动力系统等领域。
2、固体氧化物燃料电池（SOFC）固体氧化物燃料电池是一种以固态材料作为电解质的燃料电池，其电解质层一般采用氧离子传递材料，电极上面涂有催化剂，将氢气从阳极侧注入，氧气从阴极侧流入，反应时释放出电子和氧离子。
SOFC 的优点是电池效率高、燃料适应性强、发电环境友好等。
缺点是启动时间较长，高温下稳定性难以保证，体积较大，制造成本高等。
3、碳酸盐燃料电池（MCFC）碳酸盐燃料电池是将燃料和氧气通过催化剂反应产生电能，并且在电解质层内引入一些碳酸盐，通过扭曲形成碱性环境来促进反应的进行，同时能够达到能量的高效利用。
DMFC 的优点是可以直接使用常温常压的甲醇溶液作为燃料，体积小，重量轻，但功率输出低，效率低。
缺点是甲醇的毒性大，制造成本高等。
总的来说，不同类型的燃料电池各有特点，在不同的应用领域可以灵活选择，燃料电池的应用前景十分广阔。
各种燃料电池的种类与特性
分散型发电
取代大规模火力发电
气电共生
分散型发电
取代中规模
火力发电。
1.使用高纯度氢气作为燃料。
2.低腐蚀性及低温较易选择材料
1.功率密度高、体积小、重量轻。
2.低腐蚀性及低温，较易选择材料。
1.进气中CO会导致触媒中毒。
2.发热可予利用。
1.不受进气CO影响。
2.反应时需循环使用CO2。
3.发热可利用。
1.不受进气CO影响。
2.高温反应，不需依赖触媒的特殊作用。
3.发热可利用。
阴极
C（含触媒）
C（含Pt）、铂黑
C（含Pt）
NiO
金属氧化物如LaMnO4
导电离子
OH-
H+
H+
CO32-
O2-
工作温度
室温2000C
160~2200C
600~10000C
燃料
纯氢
氢气、甲醇
氢气
天然气、沼气、氢气、煤气
天然气、沼气、氢气、煤气
氧化剂
纯氧
空气、氧气、
空气、氧气、
空气、氧气
空气、氧气
特性
2.反应物需要加湿。
1.对CO敏感。
2.工作温度高。
3.成本高。
4.低于峰值功率输出特性能下降。
工作温度较高。
工作温度过高
系统效率
60~70%
43~58%
37~47%
>50%
50%~65%
用途
宇宙飞船、
潜水艇
小型发电机组
分散型发电
移动式电源
运输工具之电源
气电共生
分散型发电
离岛地区发电
移动式电源
[科普]六种燃料电池介绍
[科普]六种燃料电池介绍[荐书] | 《电动汽车动⼒电池系统安全分析与设计》——⽕遍业内朋友圈的⾸部动⼒电池系统安全专著持续热销中！[EVGOBACK 硬件周边] | 量产新能源汽车关键零部件开放展出 PEMFC 质⼦交换膜燃料电池（PEMFC）使⽤⽔基的酸性聚合物膜作为其电解质，具有铂基电极。
PEMFC电池在相对低的温度（低于100摄⽒度）下操作并且可以定制电输出以满⾜动态功率需求。
由于相对低的温度和使⽤基于贵⾦属的电极，这些电池必须在纯氢⽓下操作。
PEMFC电池是⽬前⽤于轻型车辆和材料处理车辆的领先技术，并且在较⼩程度上⽤于固定和其它应⽤。
PEMFC燃料电池有时也称为聚合物电解质膜燃料电池（也称为PEMFC）。
氢燃料在阳极处被处理，其中电⼦与铂基催化剂的表⾯上的质⼦分离。
质⼦通过膜到达电池的阴极侧，同时电⼦在外部电路中⾏进，产⽣电池的电输出。
在阴极侧，另⼀个贵⾦属电极将质⼦和电⼦与氧⽓结合以产⽣⽔，其作为唯⼀的废物排出;氧可以以纯化形式提供，或者在电极处直接从空⽓中提取。
在升⾼的温度下操作的PEMFC的变体被称为⾼温PEMFC（HTPEMFC）。
通过将电解质从⽔基改变为基于矿物酸的系统，HTPEMFC可以在⾼达200摄⽒度下操作。
这克服了关于燃料纯度的⼀些当前限制，其中HTPEMFC能够处理含有少量⼀氧化碳（CO）的重整产物。
还可以通过消除加湿器来简化设备的平衡。
HTPEMFCs不优于低温PEMFC;两种技术都在其优势所在的地⽅找到了利基。
下表总结了两种PEMFC变量之间的差异： DMFC 直接甲醇燃料电池（DMFC）是⼀套相对较新的燃料电池技术;它是在20世纪90年代由美国的⼏个机构的研究⼈员发明和开发的，包括NASA和喷⽓推进实验室。
它类似于PEM电池，因为它使⽤聚合物膜作为电解质。
然⽽，DMFC阳极上的铂-钌催化剂能够从液体甲醇中吸收氢，消除了对燃料重整器的需要。
因此纯甲醇可以⽤作燃料，因此名称。
质子交换膜燃料电池分类
质子交换膜燃料电池分类质子交换膜燃料电池（PEMFC）是一种高效、环保的能源转化设备，具有高效率、低排放、可再生等优点，在车辆、船舶、航空航天、家庭和商业等领域都有广泛应用。
本文将对PEMFC进行分类介绍。
1、基于燃料类型的分类PEMFC根据燃料类型可以分为氢燃料电池和甲醇燃料电池两类。
（1）氢燃料电池氢燃料电池是PEMFC的主流应用，它可以将氢气和氧气转化为电能，同时产生水和热能。
氢燃料电池具有高效率、零污染、可再生等优点，是未来能源转型的重要方向。
（2）甲醇燃料电池甲醇燃料电池是一种以甲醇为燃料的PEMFC，它可以将甲醇转化为电能和水，同时产生少量二氧化碳和热能。
甲醇燃料电池具有简单、便携、高效等优点，适用于移动电源和小型应用场景。
2、基于工作温度的分类PEMFC根据工作温度可以分为低温PEMFC和高温PEMFC两类。
（1）低温PEMFC低温PEMFC的工作温度一般在80℃以下，它采用质子交换膜作为电解质，具有响应速度快、效率高、寿命长等优点。
低温PEMFC适用于轻型车辆、家庭和商业应用等场景。
（2）高温PEMFC高温PEMFC的工作温度一般在80℃以上，它采用聚合物电解质膜作为电解质，具有较高的离子传输速率和较低的CO污染，适用于高温、高压、高纯度氢气等应用场景。
3、基于结构形式的分类PEMFC根据结构形式可以分为板式PEMFC、螺旋式PEMFC和柱式PEMFC三类。
（1）板式PEMFC板式PEMFC是一种以平板式为特点的PEMFC，它采用平板式电极和电解质膜，具有结构简单、制造成本低、易于组装等优点。
板式PEMFC适用于小型应用场景，如移动电源、便携式电子设备等。
（2）螺旋式PEMFC螺旋式PEMFC是一种以螺旋式为特点的PEMFC，它采用卷曲的电极和电解质膜，具有流体动力学优化、紧凑型结构、高功率密度等优点。
螺旋式PEMFC适用于高功率、高能量密度的应用场景，如电动汽车、船舶等。
（3）柱式PEMFC柱式PEMFC是一种以圆柱形式为特点的PEMFC，它采用圆柱形电极和电解质膜，具有较高的功率密度、较好的散热性能等优点。
