raid卡和hba卡简介

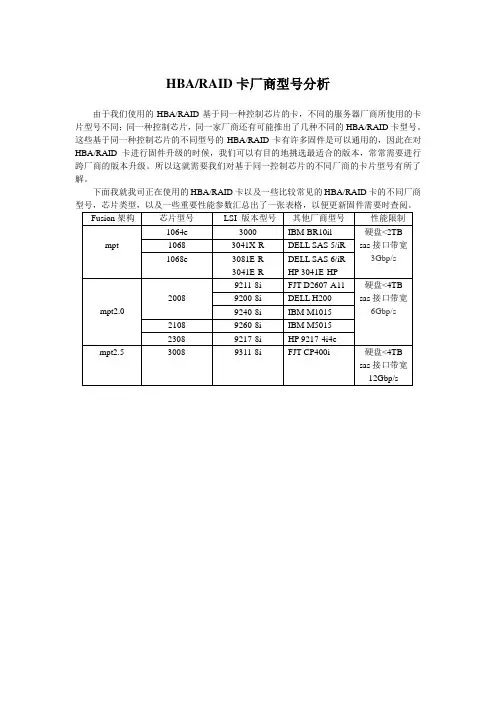

HBA-RAID卡厂商型号分析
HBA/RAID卡厂商型号分析
由于我们使用的HBA/RAID基于同一种控制芯片的卡，不同的服务器厂商所使用的卡片型号不同；同一种控制芯片，同一家厂商还有可能推出了几种不同的HBA/RAID卡型号。
这些基于同一种控制芯片的不同型号的HBA/RAID卡有许多固件是可以通用的，因此在对HBA/RAID卡进行固件升级的时候，我们可以有目的地挑选最适合的版本，常常需要进行跨厂商的版本升级。
所以这就需要我们对基于同一控制芯片的不同厂商的卡片型号有所了解。
下面我就我司正在使用的HBA/RAID卡以及一些比较常见的HBA/RAID卡的不同厂商。

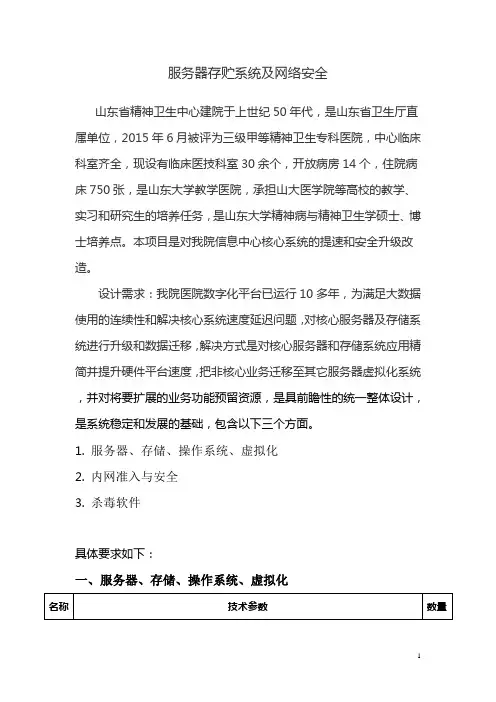

1服务器存贮系统及安全
服务器存贮系统及网络安全山东省精神卫生中心建院于上世纪50年代，是山东省卫生厅直属单位，2015年6月被评为三级甲等精神卫生专科医院，中心临床科室齐全，现设有临床医技科室30余个，开放病房14个，住院病床750张，是山东大学教学医院，承担山大医学院等高校的教学、实习和研究生的培养任务，是山东大学精神病与精神卫生学硕士、博士培养点。
本项目是对我院信息中心核心系统的提速和安全升级改造。
设计需求：我院医院数字化平台已运行10多年，为满足大数据使用的连续性和解决核心系统速度延迟问题，对核心服务器及存储系统进行升级和数据迁移，解决方式是对核心服务器和存储系统应用精简并提升硬件平台速度，把非核心业务迁移至其它服务器虚拟化系统，并对将要扩展的业务功能预留资源，是具前瞻性的统一整体设计，是系统稳定和发展的基础，包含以下三个方面。
1.服务器、存储、操作系统、虚拟化2.内网准入与安全3.杀毒软件具体要求如下：一、服务器、存储、操作系统、虚拟化★服务要求：1.投标产品不可低于以上配置。
2.服务器和存储设备，超过质保期3年后，如该品牌厂商不提供“隔年”购买‘质保、维保服务’和‘单独硬件更换、维修服务’，该品牌厂商必须提供5年质保，需要厂商的质保书，并能拨打厂商公开服务电话进行认证。
3.系统集成商完成系统集成，提供并安装主流正版虚拟化软件，完成服务器和存储的虚拟化。
4.提供16个原厂光纤模块和跳线。
二、内网准入与安全1.数量：支持500个接入端。
2.★准入控制：采用硬件机制（硬件网络准入网管），该硬件旁接核心交换机上，准入方式包括以下两种：1）通过mac地址作为准入依据，不需绑定IP，该功能可分网段控制；分三种情况（1）有的网段可不进行准入控制；（2）有的网段通过mac地址作为准入条件。
（3）有的网段通过mac+IP地址绑定作为准入条件。
2）记录发生时间。
3）可控制某台准入的客户端只能访问某个IP，或某个网段。
4）当设备通过路由器等方式接入内部网络时，系统将阻断并报警。
RAID卡
RAID卡目录RAID卡介绍RAID卡的接口类型RAID卡的缓存编辑本段RAID卡介绍提到RAID卡就不得不提到什么是RAID。
RAID是英文Redundant Array of Independent Disks的缩写，翻译成中文即为独立磁盘冗余阵列，或简称磁盘阵列。
简单的说，RAID是一种把多块独立的硬盘（物理硬盘）按不同方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据冗余的技术。
组成磁盘阵列的不同方式成为RAID级别（RAID Levels）。
RAID技术经过不断的发展，现在已拥有了从 RAID 0 到 6 七种基本的RAID 级别。
另外，还有一些基本RAID级别的组合形式，如RAID 10/01（RAID 0与RAID 1的组合），RAID 50（RAID 0与RAID 5的组合）等。
不同RAID 级别代表着不同的存储性能、数据安全性和存储成本。
数据冗余的功能是在用户数据一旦发生损坏后，利用冗余信息可以使损坏数据得以恢复，从而保障了用户数据的安全性（除RAID0外）。
在用户看起来，组成的磁盘组就像是一个硬盘，用户可以对它进行分区，格式化等等。
总之，对磁盘阵列的操作与单个硬盘一模一样。
不同的是，磁盘阵列的存储性能要比单个硬盘高很多（主要是存取速度上），而且可以提供数据冗余。
RAID卡就是用来实现RAID功能的板卡，通常是由I/O处理器、硬盘控制器、硬盘连接器和缓存等一系列零组件构成的。
不同的RAID卡支持的RAID 功能不同。
支持RAlD0、RAID1、RAID3、RAID4、RAID5、RAID10不等。
RAID 卡可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个的磁盘驱动器几倍、几十倍甚至上百倍的速率。
这也是RAID卡最初想要解决的问题。
可以提供容错功能，这是RAID卡的第二个重要功能。
编辑本段RAID卡的接口类型接口是指支持的接口，目前主要有三种：IDE接口、接口和SATA接口。
RAID卡知识点
RAID卡知识点
一、RAID的概念
RAID（Redundant Array of Independent Disks，即独立磁盘冗余阵列）是一种由计算机系统管理者和磁盘阵列技术结合实现的配置策略。
RAID类型主要有0，1，2，3，4，5，6，10等，可以通过RAID技术来实
现数据的容错性、共享性、可用性和性能。
RAID技术最初是由IBM设计出来的，它定义了一组磁盘组织的模式，可以将多块硬盘组成一个磁盘阵列，以提高系统的性能和稳定性。
RAID
卡的核心功能是把多个硬盘组合成一个磁盘阵列，所有的硬盘都会被
RAID管理，并且可以被操作系统识别到，因此经常需要使用RAID卡来实
现RAID技术。
二、RAID卡的作用
RAID卡是一种独特的硬件设备，它可以将多块硬盘以RAID方式组合
成一个RAID磁盘阵列，并实现磁盘容错性、共享性、可用性和性能。
RAID卡一般分为两种：一种是内置RAID卡，另一种是插槽RAID卡。
内
置RAID卡是直接安装在计算机主板上的，它具有支持容错功能，但需要
安装系统才能实现RAID；而插槽RAID卡则插在插槽的空位，具有更高的
性能和更广泛的容错功能，可以支持多种RAID等级，且能够与计算机兼
容使用。
RAID卡技术简介
服务器技术服务中心
服务器事业部 w w w. l a n g c h a o. c o m
一、 RAID（冗余磁盘阵列）技术简介 冗余磁盘阵列） 冗余磁盘阵列
RAID(Redundant Array of Independent Disks，冗 余磁盘阵列)，即采用多余的磁盘对信息进行冗余保 存从而提高磁盘系统的可靠性。在某个硬盘发生故 障时，可以通过保存在其它硬盘上的冗余信息把故 障硬盘上的数据全部恢复出来。 RAID技术提供了比通常的磁盘存储更高的性能指标、 数据完整性和数据可用性。 RAID技术分为多级，经常采用的有RAID0、RAID1、 RAID3、RAID5。 RAID技术的实现分a n g c h a o. c o m
RAID10、30、50
RAID 10为带镜象映射的数据分块，它在镜象 冗余方式上增加了分块功能。其每MB费用比 RAID1更昂贵。 RAID 30、RAID50，与RAID10类似，在冗余 方式上增加了分块功能。
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
服务器事业部 w w w. l a n g c h a o. c o m
谢 谢 各
再 见
服务器事业部 w w w. l a n g c h a o. c o m
二、浪潮服务器RAID卡的使用与配置 浪潮服务器RAID卡的使用与配置
AMI RAID卡： RAID卡 双通道RAID卡，集成的SCSI控制器，可实 双通道RAID卡，集成的SCSI控制器，可实 现RAID0、RAID1、RAID3、RAID5等RAID级 RAID0、RAID1、RAID3、RAID5等RAID级 别，对特殊应用还提供RAID10、RAID30、 别，对特殊应用还提供RAID10、RAID30、 RAID50等RAID级别，自带CPU和内存，不占 RAID50等RAID级别，自带CPU和内存，不占 用主机CPU资源，效率高。 用主机CPU资源，效率高。
hba 用法
hba 用法
HBA是一种常见的计算机硬件设备，它被广泛应用于存储系统中。
HBA全称
为Host Bus Adapter，它是一种用于连接存储设备和主机的接口卡。
HBA通常用于
连接计算机服务器和存储设备，以便实现高速数据传输和数据存储。
HBA的功能是充当主机和存储设备之间的桥梁。
它负责管理数据的传输和交换，将主机上的数据传输到存储设备，或将存储设备上的数据传输到主机。
HBA
通过提供高带宽、低延迟的数据传输通路，大大提高了数据访问的速度和效率。
HBA的使用方法相对简单。
首先，将HBA插入计算机主机的扩展槽中，并连
接上电源。
然后，通过光纤、电缆等方式将HBA和存储设备连接起来。
最后，在
操作系统中安装相应的驱动程序，以便主机可以识别和使用HBA。
HBA的使用有许多好处。
首先，HBA具有高性能和低延迟的特点，可以提供
更快的数据传输速度，减少数据访问的等待时间。
其次，HBA支持多种连接方式，如光纤通道和以太网，可以适应不同的存储系统需求。
此外，HBA还提供了高度
可靠的数据传输和数据保护机制，确保存储数据的安全性和完整性。
总结起来，HBA是一种用于连接主机和存储设备的接口卡，通过提供高性能、低延迟的数据传输通路，提高了数据访问的速度和效率。
它的使用方法简单，具有高度可靠的数据传输和数据保护机制。
HBA的广泛应用使得存储系统可以更高效
地处理和存储大量数据，满足了现代计算机系统对高速数据传输和存储需求的要求。
华为相当不错的存储培训资料
DAS/NAS/SAN三种形态比较
Page *
DAS
NAS
FC-SAN
IP-SAN
传输类型
SCSI、FC
IP
FC
IP
数据类型
块级
文件级
块级
块级
典型应用
任何
文件服务器
数据库应用
视频监控
优点
易于理解 兼容性好
易于安装 成本低
高扩展性 高性能 高可用性
高扩展性 成本低
缺点
难以管理，扩展性有限 存储空间利用率不高
SCSI是小型计算机系统接口（Small Computer System Interface）的简称，主要用于高端系统的连接，现在已完全普及到了小型机及高端服务器。 SCSI存储是以主机为中心的；一条SCSI总线上可以串接多台不同类型的设备。
iSCSI协议
Page *
iSCSI是互联网小型计算机系统接口（Internet Small Computer System Interface）的简称，是一种在TCP/IP上进行数据块传输的标准，可以理解为SCSI over IP。 iSCSI实现在IP网络上运行SCSI协议，使其能够在诸如高速千兆以太网上进行快速的数据存取备份 操作。可用于构成基于IP的SAN，为用户提供高速、低价、长距离的存储解决方案。 iSCSI是将SCSI命令封装到TCP/IP数据包中，使I/O数据块可通过IP网络传输。 iSCSI的数据包结构：
快照与复制
数据分级存储概念
RAID简介
RAID是廉价冗余磁盘阵列(Redundant Array of Inexpensive Disks) 的简称
名词
说明
分区
hba卡参数
HBA卡参数1. 什么是HBA卡？HBA（Host Bus Adapter）卡，也称为光纤通道卡，是一种用于连接计算机和存储设备的接口卡。
它负责将计算机的数据传输到存储设备上，并管理数据在计算机和存储设备之间的流动。
2. HBA卡的作用HBA卡在存储网络中扮演着重要的角色，它具有以下几个主要作用：2.1 数据传输HBA卡负责将计算机中的数据传输到存储设备上，以及从存储设备中读取数据并传输到计算机中。
它通过光纤通道或其他高速接口与存储设备进行连接，实现高速、稳定的数据传输。
2.2 数据管理HBA卡还负责管理数据在计算机和存储设备之间的流动。
它根据计算机的需求，控制数据的读取和写入，并确保数据的完整性和可靠性。
2.3 协议转换HBA卡可以将计算机使用的协议转换为存储设备所支持的协议。
例如，当计算机使用SCSI协议时，HBA卡可以将其转换为光纤通道协议，以便与光纤通道存储设备进行通信。
3. HBA卡的参数HBA卡具有多种参数，这些参数可以根据不同的需求进行配置。
下面是一些常见的HBA卡参数：3.1 速率HBA卡的速率指的是其数据传输速度。
常见的速率有8Gbps、16Gbps、32Gbps等。
速率越高，数据传输越快，但也需要相应的硬件支持和成本投入。
3.2 通道数HBA卡的通道数指的是其与存储设备之间的连接通道数量。
通道数越多，可以同时连接的存储设备数量就越多，从而提高存储系统的扩展性和并发性能。
3.3 支持的协议HBA卡可以支持多种协议，如光纤通道、iSCSI、SAS等。
不同的协议适用于不同的存储设备和应用场景，选择适合的协议可以提高系统的兼容性和灵活性。
3.4 阵列支持HBA卡通常支持RAID阵列，可以实现磁盘冗余和数据备份，提高存储系统的可靠性和容错能力。
不同的HBA卡支持的阵列类型和功能也有所区别。
4. 如何选择HBA卡参数？选择适合的HBA卡参数对于构建高性能、可靠的存储系统至关重要。
以下是一些选择HBA卡参数的建议：4.1 考虑存储需求根据存储需求确定HBA卡的速率和通道数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
raid卡和hba卡
raid卡和hba卡分别是什么？用来干什么的？下面我们就对两种产品进行简单的介绍。
RAID是英文Redundant Array of Independent Disks的缩写，翻译成中文即为独立磁盘冗余阵列，或简称磁盘阵列。
简单的说，RAID 是一种把多块独立的硬盘（物理硬盘）按不同方式组合起来形成一个硬盘组（逻辑硬盘），从而提供比单个硬盘更高的存储性能和提供数据冗余的技术。
RAID卡就是用来实现RAID功能的板卡，通常是由I/O处理器、SCSI控制器、SCSI连接器和缓存等一系列零组件构成的。
HBA是服务器内部的I/O通道与存储系统的I/O通道之间的物理连接。
主机总线适配器(Host Bus Adapter,HBA)是一个在服务器和存储装置间提供输入/输出(I/O)处理和物理连接的电路板和/或集成电路适配器。
因为HBA减轻了主处理器在数据存储和检索任务的负担，它能够提高服务器的性能。
一个HBA和与之相连的磁盘子系统有时一起被称作一个磁盘通道。
主机总线适配卡内部有一个小的中央处理器，一些内存作为数据缓存以及连接光纤通道和总线的连接器件等。
这个小的中央处理器负责PCI和光纤通道两种协议的转换。
它还有其他的一些功能，初始化与光纤通道网络连接的服务器端口，支持上层协议例如TCP/IP，SCSI等，8B/10B的编码解码等。
HBA卡种类：FC-HBA卡(俗称：光纤网卡)、iSCSI-HBA卡(RJ45接口)
================================================== ISCSI HBA卡和普通网卡的区别是什么？
SCSI命令、ISCSI封装、TCP/IP封装都是由主机或者上层程序完成的，那么对于网卡来说只是做以太网帧的发送和接收，那么普通网卡就可以做ISCSI的发送和接收了。
因为普通网卡只做以太网帧的封装和解封装，对于TCP、ISCSI、SCSI根本不涉及。
1、那么为什么还要需要在主机普通网卡上装initiator软件呢？
2、那么为什么还需要ISCSI的HBA卡呢？
我们对iSCSI协议的理解是，原端服务器iSCSI协议将SCSI设备、命令和数据封装成了标准的TCP/IP包，然后通过TCP/IP协议进行传输，目标端存储通过iSCSI协议将标准TCP/IP包解包成SCSI设备、命令和数据。
对于服务器网卡来说，网卡驱动只能识别和处理TCP/IP包，要将SCSI设备、命令和数据打包成标准TCP/IP包，就需要一个软件来实现，这个软件就是我们看到的initiator软件了。
在较老的操作系统中，标准的软件包里不包含initator软件包，需要额外下载安装，如：windows2003系统要普通网卡支持iSCSI协议，就需要安装
Initiator-2.08-build3825-x86fre.exe软件。
initator软件安装后，需要占用服务器CPU来处理SCSI协议封装为TCP/IP协议，这样，将降低服务器的计算能力。
使用iSCSI HBA卡后，对SCSI协议的封装交由独立的iSCSI HBA卡硬件处理，不再占用服务器CPU，减少对服务器性能的影响。
因此，标准的网卡要传输iSCSI协议的TCP/IP，必须要安装initator软件。
iSCSI HBA卡的功能就是释放服务器计算资源，提供
独立的硬件处理SCSI协议封装为TCP/IP协议。
==================================================
========
什么是HBA卡和HBA卡有什么作用?
HBA，即主机总线适配器英文“Host Bus Adapter”缩写。
是一个使计算机在服务器和存储装置间提供输入/输出(I/O)处理和物理
连接的电路板和/或集成电路适配器。
主机总线适配器(Host Bus Adapter,HBA)是一个在服务器和存储装置间提供输入/输出(I/O)处理和物理连接的电路板和/或集成电路适配器。
因为HBA减轻了主处理器在数据存储和检索任务的负担，它能够提高服务器的性能。
一个HBA和与之相连的磁盘子系统有时一起被称作一个磁盘通道。
我们知道网卡是用于连接计算机和计算机网络。
网卡一般插在计算机大总线扩展槽上，卡上有连接计算机网络的接口。
网卡物理上连接计算机内部总线，例如PCI,PCI-X,PCI-E,SUN的Sbus总线等，和计算机网络，例如以太网等。
存储系统中也有类似的用于连接计算机内部总线和存储网络的设备。
这种位于服务器上与存储网络连接的设备一般称为主机总线适配卡（Host Bus Adaptor）HBA。
HBA 是服务器内部的I/O通道与存储系统的I/O通道之间的物理连接。
最常用的服务器内部I/O通道是PCI和Sbus，它们是连接服务器CPU 和外围设备的通讯协议。
存储系统的I/O通道实际上就是光纤通道。
而HBA的作用就是实现内部通道协议PCI或Sbus和光纤通道协议之间的转换。
HBA的原理：常见的服务器和存储设备之间的数据通讯协议是IDE，SCSI和光纤通道。
为了实现服务器和存储设备之间的通讯，通讯的两端都需要实现同样的通讯协议。
存储设备上通常都有控制器，控制器实现了一种或几种通讯协议，它可以实现IDE,SCSI或光纤通道等存储协议到物理存储设备的操作协议之间的转换。
而服务
器的通讯协议是由扩展卡或主板上的集成电路实现的，它负责实现服务器内总线协议和IDE，SCSI等存储协议的转换。
例如PC机中，
一般主板上都有IDE 协议的功能，IDE磁盘控制器上有IDE协议的功能。
因此IDE磁盘可以连接到PC机的IDE连接线上。
如果磁盘
只支持SCSI协议，那么这种磁盘就不能直接与PC机连接。
这时
就需要在PC机扩展槽上插入一块SCSI卡，SCSI磁盘可以与卡连接。
SCSI卡实现了PC总线到SCSI的转换。
这种SCSI 卡实现的
功能就是主机总线适配卡的功能。
如果磁盘只支持光纤通道协议，那么服务器上就需要支持光纤通道协议，因为光纤通道的高速特性一般服务器主板都不支持，需要专门的主机总线适配卡。
服务器插入主机总线适配卡后，就可以与支持光纤通道的磁盘通过光纤通道连接了。
主机总线适配卡内部有一个小的中央处理器，一些内存作为数据缓存以及连接光纤通道和总线的连接器件等。
这个小的中央处理器负责PCI和光纤通道两种协议的转换。
它还有其他的一些功能，初始化与光纤通道网络连接的服务器端口，支持上层协议例如TCP/IP，SCSI等，8B/10B的编码解码等。
（完）。
