汽车维修课件——丰田车系电路分析

学习目标 1、掌握丰田车系电路的分析方法 2、掌握丰田车系电路特点
一、丰田车系电路识图
1、电路图中使用的符号及含义见表11.2
2、各系统的符号及含义全车电路由各自独立的系统组成，丰田汽车电路图中
个系统的符号及含义见表11.3。 3、导线颜色
在线路图中，配线颜色用字母代号表示，具体含义见表11.4。 4、电路图的标示方法
二、丰田车系电路分析实例
(3)J/B和R/B的构成及内部电路了解接线盒的结构及其内部电路将会给电路分析和使
用带来很大方便。对刮水器盒洗涤器电路进行分析时会遇到1号J/B（接线盒）；对喇叭电路进行分析时，会遇到2ቤተ መጻሕፍቲ ባይዱJ/B(接线盒)。
例如：1号J/B位于转向柱左侧，和7号R/B相邻。1 号J/B的结构见图11.16，内部电路见图11.17. 2号J/B的位置在发动机舱左侧，在5号R/B附近。2号 J/B的结构见图11.18，内部电路见图11.19。
见图11.7
一、丰田车系电路识图
5、元器件位置丰田汽车采用布线图、继电器位置图、插接器图等来表明元器件的位置。（1）布线图主要表明电器元件在汽车上的位置，一般包括发动机舱、仪表板、车身、电动座椅等。还包括配线插接器、接地点盒铰接点位置图。铰接点表示配线之间用铰接形式连接，用“.”表示，在布线图上用正八边形表示，内部的数字有特定含义：E-发动机舱内，I仪表板内，B-车身上。
在配线插接器中还设有短路端子。同一段路端子簇连接从汽车内部不同元件来的相同颜色的许多配线。
一、丰田车系电路识图
二、丰田车系电路分析实例
对象：以凌志LEXUS LS400 UCF100系列轿车刮水器和洗涤器、喇叭电路为例，介绍丰田车系电路的分析方法。准备工作：（1）电气元件的安装位置
当拿到电路图时，首先要找到被分析系统的主要电器元件，然后再进行线路分析，这样可以避免盲目性。
一、丰田车系电路识图
（2）继电器位置图有两种形式：一种为多个继电器集中安装在一个盒内，
成为继电器盒（R/R）;另外一种以单个或两个继电器独立存在。（3）接线盒和配线插接器位置图
在丰田汽车电路图中，接线盒也称为J/B。用于汽车的全车配线，通过插接器将从各方向来的配线分配到各个电器元件上，而这些插接器都在一个接线盒内。在每个接线盒图中，都表示出从各个方向来的配线插接器的接线端子以及接线盒的内部电路。
可以从布线图上找到。如刮水器电机W5、洗涤电机 W2的安装位置可由发动机舱布线图获得，见图11.13。（2）继电器位置
继电器的位置可通过继电器位置图获得。如图11.12 （a）中的刮水器控制继电器W8可由图11.14仪表板继电器位置图获得；图11.12（b）的喇叭继电器在继电器盒中，见图11.15.
二、丰田车系电路分析实例
刮水器和洗涤器工作电路分析如下：（1）刮水器低速工作（2）刮水器高速工作（3）刮水器间歇工作（4）刮水器停止工作（5）洗涤器工作
补充：丰田威驰电源、起动机、发动机电路分析

合集下载

如何识读丰田车系电路图

如何识读丰田车系电路图丰田车系电路图中的电气元件通常用文字直接标注。

在电路总图中各系统电路按横轴方向逐个布置，并在电路图上方标出各系统电路的区域和代表该电路系统的符号及文字说明。

电路图中绘出了搭铁点，并标注与文字说明，可以从电路图了解电路搭铁点。

部分电路图中还直接标出电路插接器的端子排列和各端子的使用状况，给识图和电路故障查询供应了便利。

1．丰田车系电路图图形符号丰田车系电路图图形符号及含义如下表：2．丰田车系汽车电路图识读释例丰田车系汽车电路图识读释例如下电路图所示。

图中标号A～O含义如下：A：系统标题。

B：表示继电器盒。

未用阴影表示，仅表示继电器盒编号以和接线盒加以区分。

示例：表示1 号继电器盒。

C：车型、发动机类型或规格不同时，用（）来表示不同的配线和连接器等。

D：表示相关联的系统。

E：表示用来连接线束的插头式连接器和插座式连接器的代码，如下图所示。

连接器代码由两个字母和一个数字组成。

连接器代码的第一个字符表示插座式连接器线束上的字母代码，其次个字符表示插头式连接器线束上的字母代码。

第三个字符是存在多个相同线束组合时用来区分线束组合的系列号（如CH1和CH2）。

符号（）表示插头式端子连接器。

连接器代码外侧的数字表示插头式连接器和插座式连接器的针脚编号。

F：代表零件（全部零件均以天蓝色表示）。

该代码和零件位置中使用的代码相同。

G：接线盒（圆圈中的数字为接线盒编号，连接器代码显示在旁边）。

接线盒以阴影表示，用于明确区分于其他零件，如下图所示。

H：表示屏蔽电缆，如下图所示。

I ：表示配线颜色。

配线颜色以字母代码表示。

第一个字母表示基本配线颜色，其次个字母表示条纹颜色，如下图所示。

J：表示连接器的针脚编号。

插座式连接器和插头式连接器的编号系统各不相同，如下图所示。

K：表示搭铁点。

该代码由两个字符组成：一个字母和一个数字。

第一个字符表示线束的字母代码。

其次个字符是当同一线束存在多个搭铁点时用来区分各搭铁点的系列号。

一汽丰田兰德酷路泽维修电路图(ptp)

456789
19 20 21 22 23 24
2D White
7 8 9 10 11 12 19 20 21 22 23 24 37 38 39 40 41 42 49 50 51 52 53 54
13 14 15 16 17 18 25 26 27 28 29 30 43 44 45 46 47 48 55 56 57 58 59 60
31 32 33 50 51 52
34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 53 54 55 56 57 58 59 60
1 2 34 56 7 89
C 52 Blue
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
CANH 5C
(IG) 10A BK/UP LP
23 2B
G–B
SB
B
L
E59 Junction Connector
63
43 25 CA3
B Y
1
12
4
15
E69 Junction Connector
L
Park/Neutral Position Switch
G
B
E75 Junction Connector
45 46 47 48 49 50
51 52 53 54 55 56 57 58 58 60
63 64 65 66 67 68 69
61 62
77 78
70 71 72 73 74 75 76
EA3 White
28 27 26 25 24 23 22 21 20 19 38 37 36 35 34 33 32 31 30 29

丰田电路图识读ppt课件

ECU控制系统的故障排除方法
ECU控制系统的故障排除方法

在对ECU控制系统进行故障排除的过程中，当所有系统都停止运行时，ECU可能根本不运行，那么可以猜测是电源电路里出现故障。另一方面，当指定系统不运行时，可判断与该系统有关的输入/输出信号电路出现异常。由此可见，当进行ECU控制系统故障排除时，通过了解哪些系统由ECU控制以及它们的症状，可以减少故障发生原因。只有在与ECU连接的电路里没有发现异常时，应将ECU最终更换。
丰田电路检查及电路图识读

焦建刚
使用EWD（电路图）排除故障
使用EWD 使用EWD的故障排除程序如下： (1) 检查并了解线束和连接装置的位置。根据 EWD中描述的“电路图”确认接头的位置和号码。 (2) 确认连接器的端子排列。根据连接器号码，确认连接器的形状，并参考“各种连接器”，确认端子的号码。 (3) 确认与其他相关部件的连接情况。从“全车电路图”索引中找到与目标部件有关的系统名称，并观察系统电路 (4) 根据连接器号码、部件名称等找到目标部件，并确认与其他相关部件的连接情况。 (5) 将有故障的部件从车辆上拆下，然后对每个部件进行检测。 (6) 根据“全车电路图” 检查线束的开路和短路情况。 (7) 最后，有效地进行故障排除，确认保险丝和连接在保险丝上的电器装置以及保险丝和连接在车体接地上的电器装置之间的关系。同时，还要确认接地点的位置，以及接线盒的内部电路等等。
通过更换进行故障排除
ECU控制系统的故障排除方法

该系统的大部分功能是负责管理有ECU 控制的复杂的功能。 ECU从开关、传感器等接收输入信号，然后当满足特殊条件时驱动执行器或类似的设备。因此，该电气系统中控制输入/输出信号的功能就如同人脑一样。该系统在执行时，有许多电路与ECU连接控制整个系统，因此很难进行故障排除。但是，按照顺序、正确的检修故障可以尽快确定故障的发生区域。

丰田轿车电路读图方法

丰田轿车电路读图
上一页下一页
图6-11
丰田轿车Biblioteka 电路读图刮水器和洗涤器、转向信号和危险警告、喇叭电路（一）
返回
图6-14
丰田轿车电路读图
仪表板继电器位置图
返回
图6-12
丰田轿车电路读图
刮水器和洗涤器、转向信号和危险警告、喇叭电路（二）
返回
1号J/B内部电路
返回
任务二凌志轿车电路读图实例
1.刮水器低速工作如图6-11所示，点火开关打至点火挡，刮水器和洗涤器开关处于低速挡位置，刮水器低速工作电流通路为：蓄电池正极 →120 A熔断器→40 A熔断器→配线连接器EA3的A10端子（W-L 线）→点火开关I17的AM1端子→点火开关I17的IG1端子→1号 J/B（接线盒）1C插头的3号端子→20 A熔断器→1号J/B（接线盒）1G插头的4号端子→刮水器和洗涤器开关C15的B端子→刮水器和洗涤器开关C15的7号端子→刮水器电机W5的3号端子（L-B 线）→刮水器电机W5的1号端子（W-B线）→仪表板左内侧E接地点搭铁→蓄电池负极。 2.刮水器高速工作上一页下一页
丰田轿车电路读图
上一页下一页
任务一丰田轿车电路读图的一般方法
中八边形中的“E”表示在发动机室内，“I”表示在仪表板内，“B”表示在车身上。 2.继电器位置图在丰田汽车电路图中，继电器有两种形式分布在汽车中：一种为多个继电器集中装在一个盒内，称为继电器盒（R/B），一种以一个或两个继电器存在。在继电器位置图中，给出每个继电器在盒中的位置以及每个继电器盒内部电路图。例如，凌志LS400装有发动机主继电器、起动机继电器、大灯继电器等的5号R/B继电器盒，在轿车上的位置如图6-7所示。其位置在发动机舱左侧，其中共装有八

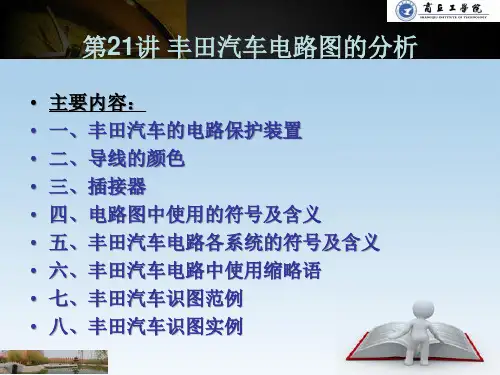

第21讲丰田汽车电路图的分析

上一页
返回
表6一1丰田汽车的电路保护装置
返回
表6一2导线颜色
返回
图6一1导线颜色表示方法
返回
图6一2插接器接线端子的编号
上一页下一页返回
第21讲丰田汽车电路图的分析
• ECT( Electronic Controlled Transmission):电子控制变速器
• ECU ( Electronic Control Unit):电控单元 • EFI( Electronic Fuel Injection):电子控制燃油喷射 • EGR( Exhaust Gas Recirculation):废气再循环 • Ex( Except):除……外
符号表示。
• 八、丰田汽车识图实例
• 如图6-8所示为丰田雷克萨斯LS400型轿车ABS系统电路原理图。该系统与TRC(牵引力控制)系统共用一个ECU，故又称为ABS和TRC ECU。
• 识读丰田雷克萨斯LS400型轿车ABS控制系统电路图时，一定要先找出哪些元件属于信号输入元件，显然传感器及相关开关的检测信号多属信号输入元件。
• G表示相关联的系统。 • H 表示配线与配线之间的插接器，带插头的配线用符号
“︾”表示，外侧数字6表示接线端子的号码。 • I当车辆型号、发动机型号或规格不同时，用0中内容来表
示不同的配线和插接器等。
上一页下一页返回
第21讲丰田汽车电路图的分析
• J 表示屏蔽的配线。 • K表示搭铁(接地)点位置。搭铁(接地)点在电路图中用“▽”
• 一、丰田汽车的电路保护装置
• 丰田汽车的电路保护装置的类型和符号见表6-1。
• 二、导线的颜色
• 在线路图中，配线颜色用字母代号表示，字母代号的含义见表6-2。导线颜色的表示方法如图6-1所示。

汽车电路分析第五章日本各大汽车公司电路图

上一页下一页
第一节
丰田汽车电路图的分析
电阻R2，作为检测信号加至ABS ECU的MT(A17－8)脚。当自诊断系统经MT端检测到回流泵电机继电器电路出现故障时，ABS ECU内的安全保护功能启动工作，切断回流泵电机继电器KA2线圈的电流通路，闭锁ABS控制系统，从而达到了自动保护的目的。 5.车轮转速传感器电路前后车轮转速传感器共有四路：前左车轮速度传感器分别与ABS ECU的FL+(A16-15)和FL-(A16-14)脚相连；前右车轮速度传感器分别与ABS ECU的FR+(A16-13)和FR-(A16-12)脚相连；后左车轮速度传感器分别与ABS ECU的RL+(A16-11)和RL-(A16-3)
第五章日本各大汽车公司电路图的分析
第一节第二节第三节丰田汽车电路图的分析本田汽车电路图的分析日产汽车电路图的分析
第一节
丰田汽车电路图的分析
一、丰田汽车的电路保护装置二、导线的颜色
在线路图中，配线颜色用字母代号表示。导线颜色的表示方法如图5-1所示。例如，线路图中导线颜色编号为R，则说明在实际电路中，导线颜色为红色。如果导线为双色，则用第一个字母表示配线基本颜色，第二个字母表示配线的条纹颜色。例如导线颜色编号为L—Y，则在实际电路中，导线的基本颜色为蓝色，条纹颜
上一页下一页
第一节
丰田汽车电路图的分析
强度(0、2A、5A)进行控制，从而改变滑阀的位置和制动液的通道，实现对车轮制动器的增压、保压、降压的调节，防止车轮抱死。同时，自诊断系统还监视各电磁阀的工作。 4.回流泵电机及其继电器电路回流泵电机继电器KA2线圈的一端接ABS ECU的R-(A16-10) 端；另一端接MR(A17-10)脚，用以控制回流泵电机的电源。当制动压力调节进入降压阶段时，ECU经MR脚接通回流泵电机继电器线圈电流的通路，使其内的触点闭合。这样，蓄电池正极输出的电流，经ABS FL熔断丝、回流泵电机继电器的触点后分成两路：一路加压回流泵驱动电机上，使其运转；另一路经降压

汽车维修技术资料丰田版

EFI主继电器的检测图 1所示是皇冠3.0轿车用EFI主继电器的电路图。

1、拔下EFI主继电器,用万用表Ω档测量(图 2)时,1#与2#端子应导通(线圈电阻值),3#与5#端子应不导通(电阻值为∞)。

2、在 1#和2#端子间施以12V电压,用万用表。

档测量(图 3)时,3#与5#端子间应是导通的(电阻值为零)。

断路继电器的检查方法图 1所示为凌志LS400轿车断路继电器的电路。

1、检查继电器的导通情况(图 2)用万用表Ω档检查各端子之间的状况：端子ST与E1之间及端子IG与Fc之间应导通(线圈电阻值)，端子B与Fp之间应不导通。

如果不符合上述要求，应更换继电器。

2、检查继电器的动作(图 3)在端子ST和E1上施加蓄电池电压，端子B与Fp之间应导通；在端子IG和Fc上施加蓄电池电压，端子B与Fp之间也应导通。

如果动作不符合要求，应更换继电器。

减速废气净化装置的检测为使汽车减速而突然关闭节气门时，发动机转速瞬间未下降，进气歧管内出现高真空。

此时，进入气缸的混合气锐减，随之，混合气中残存废气的比例猛增，气缸内燃烧条件恶化，排气中HC迅速增加。

因此，当节气门突然关闭而进气歧管的真空度超过限定值时，应给气缸提供额外的混合气，以帮助气缸内的混合气燃烧，降低HC的排放量。

这就是减速废气净化装置所要起的作用。

常见的减速废气净化装置有三种：混合比加浓式减速废气净化装置、进气管真空控制阀和减速断油控制。

下面介绍混合比加浓式减速废气净化装置的结构、工作原理与检测方法一、混合比加浓式减速废气净化装置的结构和工作原理混合比加浓式减速废气净化装置如图 1所示。

当进气歧管的真空度超过该装置的调定值时，真空室I的真空吸力使膜片I上拱，从而带动真空控制阀上移，使真空室I与真空室Ⅱ相通。

真空室Ⅱ的吸力使膜片Ⅱ下拱时，旁通空气控制阀打开，于是，来自旁通气道的空气进入进气总管。

由于这部分空气是经空气流量传感器计量的，所以微机控制喷油器喷射相应的燃油量。

汽车电路分析PPT课件

– 本课程包括汽车电路分析基础、汽车电路图识读、
典型汽车电器电路分析、汽车电路检修、汽车电子电路图识读等。
–
通过本课程的学习，学生可以掌握汽车电路的组成、
识图方法、电路组成规律，初步掌握识读常见车型汽车
电路图、分析汽车电路的方法，以及测试常用电路功能
和排除故障的技能，为后续课程的学习做好知识储备，
– 1）对于截面积为0.5mm2～0.75mm2的导线，应能承受不小于79N的静拉力。
– 2）对于截面积为1mm2～6mm2的导线，应能承受不小于 118N的静拉力。
– 3）对于截面积为6mm2以上的导线应承受不小于176N的静拉力。
•2
– 汽车用蓄电池导线接头分为A型、B型、C型。 – A、B型为压铸铜合金材质， – C型为铜板材质。
线路连接器
通常用带有涂黑的符号表示连接器的插头，没有涂黑的符号表示连接器的插座；有倒角的符号表示插头、插脚呈柱状；直角的符号表示插头、插脚为片状。
插接器的拆卸
插接器的脱开方式
• （三）更换端子的步骤
– 在拆下带有端子锁片的插接器的端子之前，需制作专用工具并按以下步骤操作。
– (1）拔下插接器。 – (2）从插接器上脱开端子。
• （2）低压电缆线的类型和结构。 – 1）铅蓄电池的连接线。此连接线是指汽车上将两只铅蓄电池相互连接时所用的导线，其标称截面积一般在 4mm2～25mm2范围内，允许载流量为25A～200A，通常都已制成定型产品，长度有200mm和300mm两种。
– 2）铅蓄电池的搭铁线。铅蓄电池的搭铁线是由铜丝编成的扁形软导线，两端焊有接线卡，国产定型的搭铁线常见的有300mm、450mm、600mm、760mm等几种。

第五章典型车系电路的识读

图3-34所示。
（1）点火控制电路。（2）点火电路。
如图5-10所示为丰田卡罗拉轿车点火电路框图。
第五章典型车系电路图的识读
图5-10 丰田卡罗拉轿车点火电路框图
第五章典型车系电路图的识读
一、本田汽车电路图识读指南
1. 本田汽车电路图识读说明
如图5-11所示，本田汽车电路图识读说明。
2. 本田汽车电路图的特点
如图5-18所示为发动机控制模块供电电路图。
1）供电电路。 2）搭铁电路。
（2）质量型空气流量传感器电路
质量型控制流量传感器电路图如图5-19所示。
（3）燃油泵电路
燃油泵电路图如图5-20所示。
第五章典型车系电路图的识读
图5-18 发动机控制模块供电电路图
第五章典型车系电路图的识读
图5-19 质量型控制流量传感器电路图
第五章典型车系电路图的识读
图5-20 燃油泵电路图
第五章典型车系电路图的识读
一、马自达汽车电路图识读指南
1. 马自达汽车电路图识读说明
（1）电气配线搭铁点的线路识读说明如图5-21所示，此电路
将表明电气配线的搭铁点。（2）系统电路图／连接线示意图线路识读如图5-22所示。
（3）路线示意图线路识读说明如图5-23所示。
（1）在本田汽车电路图中，各种类型的符号一般都用文字进行标注说明。
第五章典型车系电路图的识读
图5-11 丰田汽车电路图识读说明
第五章典型车系电路图的识读
（2）在本田汽车电路图中，线路部分都是以实线画出，集中在图的中间部分。
（3）在本田汽车电路中，大部分继电器和熔断器都安装在
继电器盘的正面，几乎全部主线束均从继电器背面插接，然后再通往各用电器。

丰田电路图读图简单说明

系统索引
目录页按字母顺序列出所有系统。各个系统电路项目的解释表示在该页开头部。
.
(1/2)
.
-3-
发动机技师 - 丰田诊断技术员基础
%
%
+
)/0$,1 /
㪘⬉∴
♃‫ࠊ᥻ܝ‬ᓔ݇

$ +($'/+

$ +($'5+

$ '20(
/<
5/
%

ᬙ䱰ᥦ䰸
&

㓽‫ݭ‬䆡
'

ᴃ䇁੠ヺোⱘ∛㓪

(

㒻⬉఼ԡ 㕂
)

⬉䏃೒

*

㋏㒳⬉䏃
+

᥹ഄ⚍
,

⬉⑤ ⬉⌕೒ 䖲᥹఼㸼

-

.

䖲᥹఼ⱘ䳊ӊ㓪ো
/

ܼ䔺⬉䏃೒
0

㓽‫ݭ‬䆡
'
㓽‫ݭ‬䆡
ᴀ᠟‫ݠ‬Փ⫼ҹϟ㓽‫ݭ‬䆡
$& $7 $%6 &20% '/ & (&7 (&8 (), (036 (6$ (9$3 *&& +% ,6& -% /(' /+ /+' 07 2' 5% 5+ 5+' 6' 656 6: 7(03 7966 969 997 L :* Z ZR
⬉䏃೒
㋏㒳⬉䏃+
&252//$
㋏㒳⬉䏃
$%6
㞾ࡼᓣぎ䇗఼˄㞾ࡼ$& ᠟ࡼᓣぎ䇗఼˄᠟ࡼ$& ‫צ‬䔺♃ ‫⬉ܙ‬ ⚍⚳఼ ᯊ䩳㒘ড়Ҿ㸼 ‫఼ޱދ‬亢᠛ 䰸&໪ ‫఼ޱދ‬亢᠛ & ࠊ‫⎆ދ‬ 䮼䫕᥻ࠊ /+' 䮼䫕᥻ࠊ 5+' (&7੠$7ᣛ冫఼ 1=)(1=)( (&7$1'$7ᣛ冫఼ ==)(==)( ⬉ࡼ䕀Ⳍࡽ࡯ থࡼᴎ᥻ࠊ 1=)(1=)( থࡼᴎ᥻ࠊ ==)(==)( থࡼᴎ‫ذ‬䔺㋏㒳 ࠡ䳒♃ ࠡ䲼ࠋ఼੠஋⋫఼ ⬉⛁า & ࠡ✻♃˄▇໻߽Ѯ˅ ࠡ✻♃˄䰸▇໻߽Ѯ˅
