中考物理总复习专题训练：电学图像分析(附答案)
小专题：图象分析（电学）
1．（2018·遵义）如图甲，调节电阻箱R2时，电流表示数I
的倒数随之变化的图象，如图乙。
则定值电阻R1与电源电压
U的大小分别为（B）
A．5Ω30V B．5Ω2.5V
C．10Ω20V D．10Ω10V
2．（2017·陕西）如图1，电源电压6V，定值电阻R0=10Ω，
热敏电阻R随温度变化如图2，。
下列说法错误的是（D）
A．图1中的R0有保护电路的作用
B．温度升高时，电压表的示数会变小
C．温度为40℃时，电流表的示数为0.2A
D．温度降低时，电压表与电流表示数的比值变小
3．（2017·黔西南）标有“6V 1.5W”字样的小灯泡，其I-U
图像如图。
若把三只这样的灯串联，接在12V的电源两端，
则每只灯泡的电阻和实际功率约为（D）
A．24Ω0.67W B．20Ω0.96W
C．24Ω0.96W D．20Ω0.8W
4．（2018·娄底）如图甲，灯泡L和定值电阻R的I-U图象，
将其先后以图乙、丙两种方式，连在同一电源上，若乙图中
U1∶U2＝m，丙图中，I1∶I2＝n，则下述正确的是（B）
A．m＝n B．m＞n
C．m＜n D．mn＝1
5．（2018·通辽）如图，电阻甲乙的I-U图象，则（ C ）
A．甲乙串联，相同时间内甲、乙产生热量之比为2∶1
B．甲乙并联，相同时间内甲、乙消耗电能之比为1∶2
C．甲乙并联，当U甲=2V时，则它们的干路电流为0.6A
D．甲乙串联，当U总=3V时，通过甲的电流为0.6A 6．（2017·西宁）如图甲，小灯泡的额定电压为6V．闭合开
关后，滑片P从A滑到B的过程中，小灯泡的I-U图象如图
乙。
下列计算结果正确的是（D）
A．电源电压为9V B．小灯泡的额定功率为3W
C．电阻丝AB的最大阻值为6Ω
D．滑片P在A、B两端时小灯泡的电功率之比为1∶8 7．（2018·泰州）如图，电阻A、B的I-U图象。
由图可知：
B电阻的阻值是____10____Ω；
将电阻A、B串联后接入某电路，当通过A的电流为0.3A时，
A和B两端的总电压是____4.5____V；
将电阻A、B并联后接入某电路，当通过B的电流为0.2A时，
A两端的电压是____2____V.
8．（2017·广元）两个电子元件A和B串联后接入电路，流过
元件的电流与其两端电压关系如图所示，当流过元件A的电
流为0.4A时，元件A、B两端电压之比为____4∶5____，A、
B两元件消耗的总功率为____1.8____W.
9．（2017·郴州）如图甲，灯泡L标有“6V 3W”字样，电
源电压9V，通过L的电流I与其两端电压U的关系如图乙，
则L正常发光时，滑动变阻器接入电路的电阻是___6___Ω；
当电路中电流为0.4A时，L的实际功率是___1.6___W.
1。

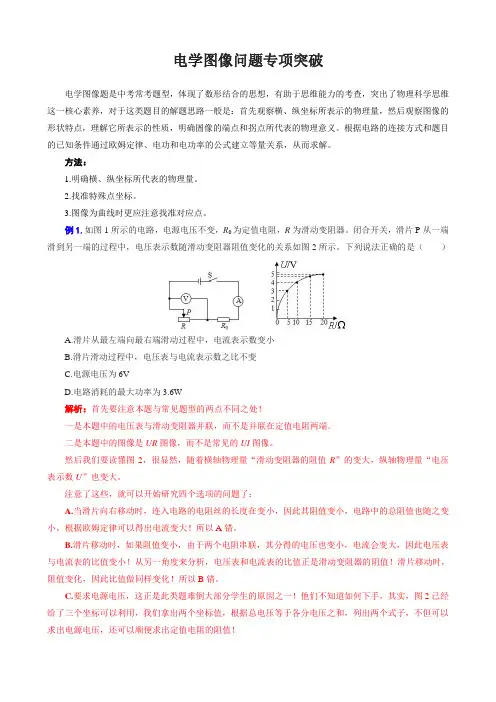

2024年中考物理复习辅导《电学图像问题专项突破》
电学图像问题专项突破电学图像题是中考常考题型，体现了数形结合的思想，有助于思维能力的考查，突出了物理科学思维这一核心素养，对于这类题目的解题思路一般是：首先观察横、纵坐标所表示的物理量，然后观察图像的形状特点，理解它所表示的性质，明确圄像的端点和拐点所代表的物理意义。
根据电路的连接方式和题目的已知条件通过欧姆定律、电功和电功率的公式建立等量关系，从而求解。
方法：1.明确横、纵坐标所代表的物理量。
2.找准特殊点坐标。
3.图像为曲线时更应注意找准对应点。
例1.如图1所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。
闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图2所示。
下列说法正确的是（）A.滑片从最左端向最右端滑动过程中，电流表示数变小B.滑片滑动过程中，电压表与电流表示数之比不变C.电源电压为6VD.电路消耗的最大功率为3.6W解析：首先要注意本题与常见题型的两点不同之处！一是本题中的电压表与滑动变阻器并联，而不是并联在定值电阻两端。
二是本题中的图像是UR图像，而不是常见的UI图像。
然后我们要读懂图2，很显然，随着横轴物理量“滑动变阻器的阻值R”的变大，纵轴物理量“电压表示数U”也变大。
注意了这些，就可以开始研究四个选项的问题了：A.当滑片向右移动时，连入电路的电阻丝的长度在变小，因此其阻值变小，电路中的总阻值也随之变小，根据欧姆定律可以得出电流变大！所以A错。
B.滑片移动时，如果阻值变小，由于两个电阻串联，其分得的电压也变小，电流会变大，因此电压表与电流表的比值变小！从另一角度来分析，电压表和电流表的比值正是滑动变阻器的阻值！滑片移动时，阻值变化，因此比值做同样变化！所以B错。
C.要求电源电压，这正是此类题难倒大部分学生的原因之一！他们不知道如何下手，其实，图2已经给了三个坐标可以利用，我们拿出两个坐标值，根据总电压等于各分电压之和，列出两个式子，不但可以求出电源电压，还可以顺便求出定值电阻的阻值！004V =4V 103V =3V 5U R U R ⎧⨯+⎪⎪Ω⎨⎪⨯+⎪Ω⎩电源电源 ⇒0=6V =5U R ⎧⎨Ω⎩电源 结果C 正确。
2024年中考物理专题训练——电学作图
6．如图所示，请按要求连接实物图。要求：开关控制整个电路，电流表测灯泡L的电流，电压表测灯泡L的电压，滑动变阻器滑片向右移动，灯泡L变亮。
7．把电路连接完整，要求：两灯并联，电压表测量灯L1两端的电压。
8．在虚线框内连接上滑动变阻器，在A、B、C三点中选择两点连入电压表。要求：闭合开关后，滑片向左移动时，电流表示数变小，但电压表示数不变。
2024年中考物理专题训练——电学作图
1．如图所示，为某种调光型台灯中使用的电位器示意图，P为旋片（相当于一根电阻丝）上的位置，A、C分别连在碳膜两端。用笔画线代替导线，要求顺时针转动旋钮可使灯泡亮度增加。
2．小明和小华一起探究电流与电阻的关系。请用笔画线代替导线将图中的电路补充完整，使滑动变阻器的滑片向左移动时电阻减小。
6． 。
【详解】开关控制整个电路，开关接在干路中；电流表测灯泡L的电流，电流表可选用小量程与灯泡串联；电压表测灯泡L的电压，电源电压为3V，故电压表选用小量程与灯泡并联；滑动变阻器滑片向右移动，灯泡L变亮，即电流变大电阻变小，故滑动变阻器右下接线柱连入电路中与灯泡串联，如下所示：
。
7．
【详解】两灯并联，电压表测量灯L1两端的电压，因电源电压为3V，故电压表选用小量程与灯L1并联，如下图所示：
同理，可以先确定最上边的圈中填入“×”，如下图所示
先确定中间圈中填入“×”，如下图所示
18．
【详解】移动滑动变阻器的滑片P，小灯L变亮时，说明滑动变阻器与灯泡串联；电流表示数变大，电压表示数变小由电路图可知，左右两个位置分别与灯泡和变阻器串联，所以不可能是电压表，则电压表应在中间的位置；移动滑动变阻器的滑片P，小灯L变亮时，根据串联分压原理可知，灯泡两端的电压变大；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，故电压表应并联在变阻器两端，即右侧的位置应该是电流表，故左侧的位置应该是电源；由电流的方向可知，电源的正极朝下。如图所示

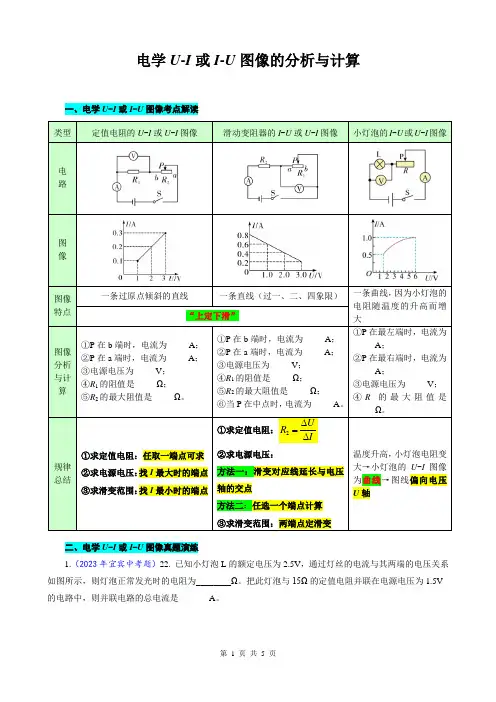

2023年中考物理复习《电学U-I或I-U图像的分析与计算》
电学U-I或I-U图像的分析与计算一、电学U-I或I-U图像考点解读类型定值电阻的U-I或U-I图像滑动变阻器的I-U或U-I图像小灯泡的I-U或U-I图像电路图像图像特点一条过原点倾斜的直线一条直线（过一、二、四象限）一条曲线，因为小灯泡的电阻随温度的升高而增大“上定下滑”图像分析与计算①P在b端时，电流为_____A；②P在a端时，电流为_____A；③电源电压为_____V；④R1的阻值是_____Ω；⑤R2的最大阻值是_____Ω。
①P在b端时，电流为_____A；②P在a端时，电流为_____A；③电源电压为_____V；④R1的阻值是_____Ω；⑤R2的最大阻值是_____Ω；⑥当P在中点时，电流为_____A。
①P在最左端时，电流为_____A；②P在最右端时，电流为_____A；③电源电压为_____V；④R的最大阻值是_____Ω。
规律总结①求定值电阻：任取一端点可求②求电源电压：找I最大时的端点③求滑变范围：找I最小时的端点①求定值电阻：2URI∆=∆②求电源电压：方法一：滑变对应线延长与电压轴的交点方法二：任选一个端点计算③求滑变范围：两端点定滑变温度升高，小灯泡电阻变大→小灯泡的U-I图像为曲线→图线偏向电压U轴二、电学U-I或I-U图像真题演练1.（2023年宜宾中考题）22. 已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的电压关系如图所示，则灯泡正常发光时的电阻为________Ω。
把此灯泡与15Ω的定值电阻并联在电源电压为1.5V 的电路中，则并联电路的总电流是_______A。
【答案】①10；②0.32.（2023年枣庄中考题）18.如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点滑向a点的过程中，两个电压表示数随电流表示数变化的图像如图乙所示。
（1）图乙中__________（选填“dc”或“ec”）表示电压表V1的示数随电流表示数变化的图像；（2）该电路消耗的最大总功率与最小总功率之比为__________。
中考物理《电学作图》专项练习题(含答案)
中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。
3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。
4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
用给出的元件符号画出符合要求的电路图。
6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。
7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。
8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。
9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。
10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。
（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。
12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。
13.图中，将插座和控制插座的开关正确接入家庭电路中。
14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。
15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。

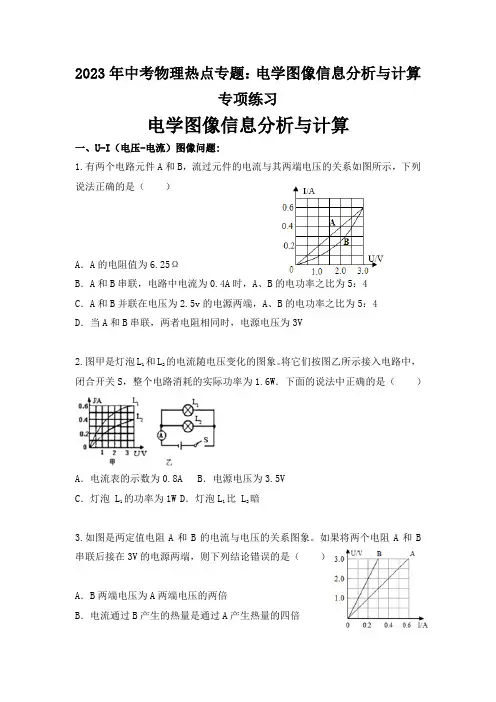

2023年中考物理热点专题：电学图像信息分析与计算专项练习
2023年中考物理热点专题：电学图像信息分析与计算专项练习电学图像信息分析与计算一、U-I（电压-电流）图像问题:1.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（）A．A的电阻值为6.25ΩB．A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4C．A和B并联在电压为2.5v的电源两端，A、B的电功率之比为5：4D．当A和B串联，两者电阻相同时，电源电压为3V2.图甲是灯泡L1和L2的电流随电压变化的图象。
将它们按图乙所示接入电路中，闭合开关S，整个电路消耗的实际功率为1.6W．下面的说法中正确的是（）A．电流表的示数为0.8A B．电源电压为3.5VC．灯泡 L1的功率为1W D．灯泡L1比 L2暗3.如图是两定值电阻A和B的电流与电压的关系图象。
如果将两个电阻A和B 串联后接在3V的电源两端，则下列结论错误的是（）A．B两端电压为A两端电压的两倍B．电流通过B产生的热量是通过A产生热量的四倍C．B的电功率是A的电功率的两倍D．B的电阻是A的电阻的二分之一4.两个定值电阻R、2R并联在电路中，如图甲所示，通过它们的电流与其两端的1电压关系如图乙所示。
闭合开关S，经过相同的时间，R、2R产生的热量之比为1()A．1:3B．3:1C．1:9D．9:15.图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按图乙所示接入电路，电流表示数变化了中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1A，此时电路消耗的总功率为W。
6.灯泡L与定值电阻R组成的电路如图甲，L和R的I﹣U图线分别为图乙中的A、B．闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的（）A．电压为7V B．电流为0.3AC．电阻为20ΩD．功率为3W7.甲、乙两灯的额定电压均为9 V，测得两灯电流随电压变化的关系图像如图所示。
当把两灯并联在 4 V电源上时，甲的电阻是________Ω，电路的总功率为________W。
专题11 电学图像-中考物理二轮四大模块针对集训(解析版)
模块四电学专题11电学图像*知识与方法一、I —U 图像（1）定值电阻的I —U 图：过原点的倾斜直线，即正比例函数图像；任意一点坐标都可以求定值电阻的阻值；对于多个图线，谁更靠近U 轴谁代表的电阻更大。
（2）灯泡（阻值变化）的I —U 图：曲线，因为灯泡电阻是变化的；通常向U 轴弯曲，因为灯泡电阻随温度的升高而变大；不同点的坐标求出的是灯泡在不同电压下的阻值。
二、I —R 图像在探究通过导体的电流与导体电阻关系的实验中，I -R 图像说明：电压一定时，电流与电阻成反比。
三、P -U 图和P -I 图定值电阻的P—U 图和P—I 图：根据P RU2，P =I 2R ，定值电阻的P—U 图和P—I 图是过原点开口向上的抛物线，根据任意一点的坐标都能求定值电阻的阻值。
物理二轮四大模块针－中考物理二轮四大模块针对集训物理二轮四大模块针对集训四、电学图像分析方法：1.看横、纵坐标代表的物理量及单位，若多图中含多条线，分析清每条线与用电器的对应关系；2.运用相关公式；3.分析图像变化规律，弄清图像起点、终点、特殊点（拐点、交点）含义；4.结合电路图进行定量分析。
*针对训练一、单选题1．（2023秋·全国·九年级专题练习）阻值不同的两个电阻的电流随电压变化的I ﹣U 图线如图所示。
从图中得出的下列结论中正确的是（）A ．由图象可以推理得到21R R >B ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域ⅢC ．1R 、2R 并联后的总电阻的I ﹣U 图线在区域ⅡD ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域Ⅰ【答案】B【解析】A ．根据图象可知，相同的电压下，通过2R 的电流较大，由欧姆定律知，21R R <，故A 错误；BD ．两个电阻串联后，总电阻等于两个电阻之和，所以相同电压下，由欧姆定律可知，总电流小于任何一个电阻中的电流，即在区域Ⅲ内，故D 错误，B 正确；C ．两个电阻并联后，总电阻比任何一个电阻都小，所以相同电压下，由欧姆定律可知，总电流比通过任何一个电阻的电流都大，即在区域Ⅰ内，故C 错误。
2024中考物理二轮复习热点题型归纳及训练—作图题：电学类(含解析)
2024中考物理二轮复习热点题型归纳及训练—作图题：电学类（含解析）1．（2023•北京）小京在复习时，用两端电压不变的电源及其他器材再次做了如图所示的实验。
她将电阻丝R1、R2先后分别接入电路中的a、b两端，闭合开关后，观察到接入R2时，小灯泡的亮度更亮，电流表的示数更大。
已知灯泡亮度变亮时，灯丝电阻变大。
请分析并判断R1与R2阻值的大小关系。
（可画电路图辅助说明）【解答】答：R1、R2分别接入电路中，等效电路如图甲、乙所示电源电压U不变，电流I1＜I2，灯丝电阻R L＜R L′，由欧姆定律可得：U L＝I1R L，U L′＝I2R L′，可知U L＜U L′由串联电路的电压关系可得：U1＝U﹣U L，U2＝U﹣U L′，U1＞U2，由欧姆定律I=可得，1=11，2=22，可知，R1＞R2。
2．（2023•陕西）小明设计了一款道路井盖移动报警电路。
该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。
闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。
请根据以上要求，将图中的电路补充完整。
【解答】解：根据题意可知，当井盖没有被移动，井盖开关S1闭合，警示灯不亮；当井盖被移动，井盖开关S1断开，警示灯L发光，这说明开关S1闭合时，把警示灯短路了，所以开关与警示灯是并联的，完整的电路连接图如下：3．（2023•赤峰）小明同学想设计电子秤电路原理图。
选用的器材有：电源、开关、导线、电压表、一个阻值随压力增大而减小的压敏电阻R1（元件符号为）、一个定值电阻R2。
要求：电子秤刻度盘是由电压表改装而成，且示数随着压敏电阻所受压力的增大而增大。
请你帮小明设计出符合条件的电路图。
【解答】解：根据题意，电压表示数随着压敏电阻所受压力的增大而增大，不能采用并联电路，只能把定值电阻与压敏电阻串联，由于是一个阻值随压力增大而减小的压敏电阻R1，当压力增大时，电路中的总电阻减小，根据欧姆定律知，电路中的电流增大，根据U＝IR，定值电阻R2的电压增大，而压敏电阻R1的电压减小，则电压表并联在定值电阻R2的两端，如图所示：4．（2023•河南）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。
中考物理总复习《电、磁学作图》专项提升训练(带答案)
中考物理总复习《电、磁学作图》专项提升训练(带答案)学校:___________班级：___________姓名：___________考号：___________根据实物图画电路图1．在虚线框中画出图中左边实物图的电路图。
2．请在方框内画出如图的电路图。
3．根据如图所示的实物连线图，画出对应的电路图。
根据电路图连接实物图4．根据图甲中的电路图连接好图乙中的实物图。
5．根据电路图连接实物图（已知两只小灯泡规格相同，其额定电压为3V，颜定功率为1.5W）6．用笔画线代替导线，根据电路图连接实物图。
按要求连接电路图7．如图，电路已连接部分，用笔画线表示导线将电路连接完整，要求：两灯并联，开关只控制灯L1，导线不许交叉。
8．按照电路图连接实物图9．在以下图中用笔画线代替导线将实物图连接完整。
要求：L1和 L2 并联，电流表测干路电流，导线不交叉（已知干路电流低于 0.6A）。
10．小区楼道中有两只“220V，10W”的LED灯同时照明，为节约用电，设计成了“智能控制电路”由“光控开关”和“声控开关”实现：当同时满足“天黑和有人路过楼道”两个条件时，两灯一起亮，不能同时满足以上两个条件，两灯都不亮。
请根据条件完成电路图。
11．如图，小汪在“测小灯泡的电功率”实验中，未连接完电路，请你用笔代替导线补全电路。
要求：向左移动滑动变阻器的滑片时，小灯泡变亮。
12．根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：只闭合S1时，红灯发光，绿灯不发光；S1、S2都闭合时，两灯都发光；只闭合S2时，两灯均不发光．13．如图所示，请按要求连接实物图。
要求：开关控制整个电路，电流表测灯泡L的电流，电压表测灯泡L的电压，滑动变阻器滑片向右移动，灯泡L变亮。
家庭电路14．如图为家庭电路中带有开关的电灯和三孔插座，请按照安全用电原则正确连接电路。
15．请用笔画线代替导线在图中连接家庭电路。
要求开关控制螺口灯泡。
2024年中考物理专题复习—电学U-I或I-U图像分析与计算
2024年中考物理专题复习—电学U-I 或I-U 图像分析与计算类型定值电阻U -I 或I -U图像滑动变阻器U -I 或I -U图像小灯泡U -I 或I -U 图像电路图像考点一：定值电阻U -I 图像或I -U 图像1.定值电阻I -U 图像（1）定值电阻的阻值：01V 2V 3V ===100.1A 0.2A 0.3AU R I ==Ω定（任意对应点）（2）U 电源=I max R 0定=0.3A ×10Ω=3V ①R =0—→I max —→U 电源=U 0（3）max max min 3V 1V=200.1AU R I ==Ω滑滑－②U 滑max =U 电源－U 定min2.定值电阻U -I 图像（1）定值电阻的阻值：03V 9V ==60.5A 1.5AU R I ==Ω定（任意对应点）（2）U 电源=I max R 0定=1.5A ×6Ω=9V ①R =0—→I max —→U 电源=U 0（3）max max min 9V V =120.5AU R I ==Ω滑滑－3②U 滑max =U 电源－U 定min典例引领例1.如图所示电路图，则电源电压是________V ，滑动变阻器的最大阻值是________Ω。
（1）定值电阻的阻值：13V==100.3AU R I =Ω（2）U 电源=I max R 1=0.3A ×10Ω=3V （R =0—→I max —→U 电源=U 0）（3）1min 2max 2max min min 3V 1V=200.1AU U U R I I -===Ω电源－答案：3V ；20Ω。
变式1.如图甲所示电路，电源电压不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化如图乙所示。
则可判断电源电压是________V ，变阻器的最大阻值是________Ω。
甲乙答案：12V ；min max max min min 12V V=160.5AR P P U U U R I I -===Ω电源－4变式2.如图甲所示，电源电压不变，闭合开关时，滑动变阻器的滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化如图乙所示，下列说法不正确的是（）甲乙A.电源电压是9VB.定值电阻R 的阻值是6ΩC.滑动变阻器的阻值范围是0~18ΩD.若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V 解析：（1）定值电阻的阻值：3V==60.5AU R I =Ω（2）U 电源=I max R 1=1.5A ×6Ω=9V （3）min max max min min 9V V=120.5AR P P U U UR I I -===Ω电源－3答案：C 。
中考物理复习《电学作图》专项提升训练(附答案)
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
中考物理复习《电学作图》专项提升训练(附答案)
