烧结矿生产工艺
烧结工艺介绍
烧结工艺的简单介绍
目前，随着市场竞争的加剧，钢铁工业设备向大型化发展，对原料的要求日 益提高，而高炉炼铁生产技术指标的提高， 主要依靠入炉原料性质的改善，烧结 矿是我国高炉的主要入炉料，因此，保证和提高烧结矿的质量，是保证钢铁工业 稳定发展的重要手段。
一、 烧结的概念
烧结是钢铁生产工艺中的一个重要环节， 它是将各种粉状含铁原料，配入适 量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系 列物理化学变化，将矿粉颗粒黏结成块的过程。
二、 烧结矿的来源以及意义
铁矿粉造块目前主要有两种方法：烧结法和球团法。两种方法所获得的块矿 分别为烧结矿和球团矿。球团法通常在选贫矿的地区采用，尤其是北美地区。而 在有天然富矿可以开采使用的地方， 烧结法则是一种成本较低的方法，在世界的 其它地区被广泛采用。虽然新的炼铁方法会不断出现，但是烧结矿的需求在很长 一段时间内仍将保持在较高的水平。在我国，高炉入炉的炉料 90%^上都是靠烧
结法提供的。因此，铁矿石烧结对我国的钢铁工业有重大的意义。
三、 烧结工艺流程介绍
经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用烧结熟 料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一 定意义。烧结生产的工艺流程如下图所示。主要包括烧结料的准备，配料与混合, 烧结和产品处理等工序。 叮叮小文库
2
［警_1水
I~Sri~ —»j _
|~点火 : *
% 结
礦辟 rwv ~~i
I讨烧站矿
上鹿炉旷棺
1、烧结的原材料准备：
含铁原料：含铁量较高、粒度＜5mm的矿粉，铁精矿，高炉炉尘，轧钢皮， 钢渣等。一般要求含铁原料品位高，成分稳定，杂质少。
熔剂：要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3%左右，粒 度小于3mm的占90%以上。在烧结料中加入一定量的白云石，使烧结矿含有适 当的MgQ对烧结过程有良好的作用，可以提高烧结矿的质量。
烧结厂工艺介绍
烧结厂工艺介绍
一、预配料（一次配料）工艺介绍：
1、配料的目的，保证烧结矿化学成分和物理性能稳定，满足高炉生产需求。
2、预配料原料种类：外购铁矿粉（如PB粉、巴西粗粉等）、外购熔剂（白云石
粉、菱镁粉等）、厂内循环杂料（返矿、各厂除尘灰、污泥、氧化铁、钢渣等）、
外购燃料（焦粉、烧结煤等）。
3、原料入仓方式，全部使用装载机车辆运输入仓（12个）。
4、计量方式，由烧结厂部下达配比方案，主控室配控工结合现场配料工电脑操
作输入配比及料批量。料仓圆盘给料机下方电子皮带秤计量。
5、预配料根据烧结一车间和二车间的二次配料料仓储量产生的时间差，分别向
两个烧结车间交替供料。
6、预配原料经过皮带机和转运站分别输送到一、二车间二次配料铁料仓。
二、燃料破碎工艺介绍：
1、燃料种类，常用燃料为焦粉、烧结煤，近期全部使用焦粉做烧结燃料。
2、燃料破碎设备，一车间为四辊破碎机两套，二车间为对辊+四辊破碎机两套。
3、燃料粒度要求，原燃料粒度＜25mm，加工破碎后燃料粒度＜3mm部分占85%
（燃料粒度可按实际生产情况调整）。
4、破碎燃料经过皮带机和转运站分别输送到一、二车间二次配料燃料仓。
三、二次配料工艺介绍：
1、二次配料料仓布局，
一车间为地下料仓16个，由北向南直线排列。分别为1#2#自循环返矿仓、
3#--11#预配铁料仓、12#--14#熔剂料仓、15#16#燃料仓；
二车间为地上料仓15个，由北向南直线排列。分别为1#2#自循环返矿仓、
3#--7#预配铁料仓、8#9#燃料仓、10#--14#熔剂料仓、15#除尘灰仓。
2、计量方式，主控室配控工按照配比，结合现场配料工电脑操作输入使用量及
料批量。料仓圆盘给料机下方电子皮带秤和拖拉皮带秤计量。
3、混合料经过配料皮带机输送到一次混合机。
四、一次混合机工艺介绍：
1、一次混合的目的，将烧结原料加水润湿和混均，使混合料水分、粒度及各组
分均匀分布。
2、混合原理，混合机主体为钢结构空心圆柱滚筒，按一定角度安装。滚筒内壁
烧结工艺介绍 2
烧结工艺介绍
烧结工艺的简单介绍
目前，随着市场竞争的加剧，钢铁工业设备向大型化发展，对原料的要求日益提高，而高炉炼铁生产技术指标的提高，主要依靠入炉原料性质的改善，烧结矿是我国高炉的主要入炉料，因此，保证和提高烧结矿的质量，是保证钢铁工业稳定发展的重要手段。一、烧结的概念
热处理就是钢铁生产工艺中的一个重要环节，它就是将各种粉状含铁原料，Ghaziabad适度的燃料和熔剂，加入适量的水，经混合和造球后在热处理设备上并使物料出现一系列物理化学变化，将矿粉颗粒黏结为块的过程。二、烧结矿的来源以及意义
铁矿粉造块目前主要有两种方法：烧结法和球团法。两种方法所获得的块矿分别为烧结矿和球团矿。球团法通常在选贫矿的地区采用，尤其是北美地区。而在有天然富矿可以开采使用的地方，烧结法则是一种成本较低的方法，在世界的其它地区被广泛采用。虽然新的炼铁方法会不断出现，但是烧结矿的需求在很长一段时间内仍将保持在较高的水平。在我国，高炉入炉的炉料90%以上都是靠烧结法提供的。因此，铁矿石烧结对我国的钢铁工业有重大的意义。三、烧结工艺流程介绍
经热处理而变成的存有足够多强度和粒度的烧结矿可以做为炼铁的熟料。利用热处理熟料炼铁对于提升高炉利用系数、减少焦比、提升高炉透气性确保高炉运转均存有一定意义。热处理生产的工艺流程如下图右图。主要包含热处理料的准备工作，配料与混合，热处理和产品处置等工序。
目前生产上广泛采用带式抽风烧结工艺流程：
1、热处理的原材料准备工作:
含铁原料：含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。一般要求含铁原料品位高，成分稳定，杂质少。
熔剂：建议熔剂中有效率cao含量低，杂质太少，成分平衡，含水3％左右，粒度大于3mm的占到90％以上。在热处理料中重新加入一定量的白云石，并使烧结矿所含适度的mgo，对热处理过程存有较好的促进作用，可以提升烧结矿的质量。
198m2烧结工艺流程图
烧结工艺流程图：
图片：
烧结工艺流程图：
烧结是钢铁生产工艺中的一个重要环节，它是将铁矿粉、粉（无烟煤）和石灰按一定配比混匀。经烧结而成的有足够强度和粒度的烧结矿可作为炼铁的熟料。利用烧结熟料炼铁对于提高高炉利用系数、降低焦比、提高高炉透气性保证高炉运行均有一定意义。
由于烧结技术具体的作用和应用太广泛了, 以下介绍一下烧结生产在钢铁工业粉矿造块的意义和作用
我国的铁矿石大部分都是贫矿，贫矿直接入炉炼铁是很不合算b，因此必须将贫矿进行破碎、选出高品位的精矿后，再将精矿粉造块成为人造富矿才能入高炉冶炼。所以，粉矿造块是充分合理利用贫矿的不可缺少的关控环节。
富矿的开采过程中要产生粉矿，为了满足高炉的粒度要兔在整较过程中也会产生粉矿，粉矿直接入炉会51起高炉不顺。恶化高炉技术经济指标，因此粉矿也必须经过造块才能入炉。
粉矿经过迭决后，可以进一步控制相改善合铁原料的性肠获得气孔串高、还原性好、强度合适、软熔温度较高、成份稳定的优质冶金原料，有助于炉况的稳定和技术经济指标的改善。粒矿造块过程中，还可以除去部份有害杂质，如硫、氟、砷、锌等，有利于提高生铁的质量。因为人造富矿比天然富矿更具有优越性，成为了现代商炉原料的主要来源。
粉矿迭块还可综合利用含铁、合被、台钙的粉状工业废料，如高炉炉尘、钢迢、轧钢皮、均热炉渣、硫酸渣、染料铁红、电厂烟尘灰笔适当配入可以成为廉价的高炉好原料，又可以减少环境污染，取得良好的经济效益和社会效益。
粉矿造铁是现代高炉冶炼并获得优质高产的基础，对于高炉冶炼有君十分重要的意义，是钢铁工业生产必不可少的重要工序，对钢铁生产的发展起着重要作用。 1．2 粉矿造块的方法
粉矿造块方法很多，主要是烧结矿和球团矿。此外，还有压制方团矿、辊压团矿、蒸养球团t碳酸化球团，其成球方式和固结方法与球团矿不同，还有小球烧结，国外称为HPs球团化挠结矿，界于球团和烧结之间；还有铁焦生产，是炼焦和粉矿造块相结合。

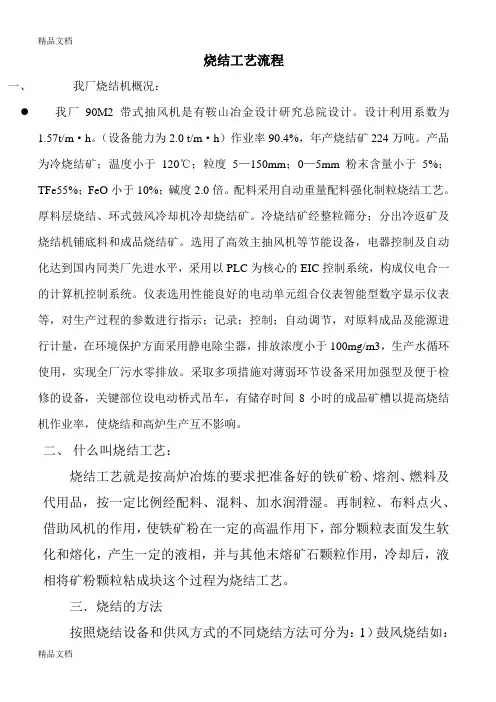

烧结生产工艺流程知识讲解
精品文档
精品文档 烧结工艺流程
一、 我厂烧结机概况：
我厂90M2带式抽风机是有鞍山冶金设计研究总院设计。设计利用系数为1.57t/m·h。（设备能力为2.0 t/m·h）作业率90.4%，年产烧结矿224万吨。产品为冷烧结矿；温度小于120℃；粒度5—150mm；0—5mm粉末含量小于5%；TFe55%；FeO小于10%；碱度2.0倍。配料采用自动重量配料强化制粒烧结工艺。厚料层烧结、环式鼓风冷却机冷却烧结矿。冷烧结矿经整粒筛分；分出冷返矿及烧结机铺底料和成品烧结矿。选用了高效主抽风机等节能设备，电器控制及自动化达到国内同类厂先进水平，采用以PLC为核心的EIC控制系统，构成仪电合一的计算机控制系统。仪表选用性能良好的电动单元组合仪表智能型数字显示仪表等，对生产过程的参数进行指示；记录；控制；自动调节，对原料成品及能源进行计量，在环境保护方面采用静电除尘器，排放浓度小于100mg/m3，生产水循环使用，实现全厂污水零排放。采取多项措施对薄弱环节设备采用加强型及便于检修的设备，关键部位设电动桥式吊车，有储存时间8小时的成品矿槽以提高烧结机作业率，使烧结和高炉生产互不影响。
二、 什么叫烧结工艺：
烧结工艺就是按高炉冶炼的要求把准备好的铁矿粉、熔剂、燃料及代用品，按一定比例经配料、混料、加水润滑湿。再制粒、布料点火、借助风机的作用，使铁矿粉在一定的高温作用下，部分颗粒表面发生软化和熔化，产生一定的液相，并与其他末熔矿石颗粒作用，冷却后，液相将矿粉颗粒粘成块这个过程为烧结工艺。
三．烧结的方法
按照烧结设备和供风方式的不同烧结方法可分为：1）鼓风烧结如：精品文档
精品文档 烧结锅、平地吹；2）抽风烧结：①连续式如带式烧结机和环式烧结机等；②间歇式如固定式烧结机有盘式烧结机和箱式烧结机，移动式烧结机有步进式烧结机；3）在烟气中烧结如回转窑烧结和悬浮烧结。
四．烧结矿的种类：
CaO/SiO2小于1为非自熔性烧结矿；碱度为1-1.5是自熔性烧结.
烧结、球团、白灰生产工艺流程
烧结、球团、白灰生产工艺流程
2.6.1 烧结工艺
烧结生产工艺流程为：
（1）原料准备
烧结所需的含铁原料在原料场经过混匀，由供料系统输送至烧结配料间，贮存在混匀料配料矿槽内；石灰粉和白云石粉由汽车运至烧结厂熔剂受矿槽，通过带式输送机卸入各自配料槽中；生产所用的熔剂生石灰粉由密封罐车运至配料室，用压缩空气输送至生石灰配料槽内；高炉返矿由汽车运输至配料室返矿仓内。
烧结用的固体燃料为＜10mm的碎焦和无烟煤，燃料通过汽车送到受料槽，再由斗式提升机及带式输送机给至燃料破碎室的料槽中。本项目燃料破碎系统由两个部分构成，每部分各由对辊破碎机和四辊破碎机组成。本项目采用粗、细两段破碎流程，固体燃料首先进入第一段对辊破碎机进行粗破，破碎至0-20mm，然后进入第二段四辊破碎机进行细破，破至0-3mm粉料占90%以上，破碎后粒径合格的固体燃料送至燃料仓贮存。
（2）配料、混料
混匀铁精粉、熔剂、燃料、返矿按设定的配料比例在配料室自动称量配料，配好的原料由胶带机送至混合室进行混料。烧结采用二次混料，混合设备均为圆筒混合机。一次混合主要是完成原料的混匀和加湿，二次混合主要是进行混匀制粒，使混合料中＞3mm料球含量在80%以上，确保烧结料层具有良好的透气性，同时通入蒸汽预热混合料，以提高混合料料温。
（3）铺底料与布料
为保护台车篦条，降低烟气含尘量，并使混合料烧结均匀，烧结机采用铺底料工艺。铺底料烧结矿粒度为10-20mm，厚度为20-30mm，由摆动漏斗均匀地将底料布在烧结机台车上。经二次混合的混合料由胶带机运至烧结室，经梭式布料器布至烧结机混合料矿槽内，再经圆辊给料机及六辊布料器将混合料布到烧结机台车上。
（4）点火抽风烧结
烧结机点火以高炉煤气为燃料，点火温度约1100℃，布至台车上的混合料经点火后，料层中的燃料在烧结抽风机负压作用下自上而下逐渐燃烧，固结生成烧结矿。
（5）烧结矿卸料、冷却
烧结机生产的烧结矿采用抽风环式冷却机进行冷却，烧成的烧结矿自烧结机机尾卸至单辊破碎机，破碎后的烧结矿，通过环冷机给料斗，落入环冷机进行冷却。
钢铁烧结工艺
钢铁烧结工艺
钢铁烧结工艺是一种重要的冶金工艺，用于将粉状或颗粒状的铁矿石或钢铁副产品烧结成块状物。通过高温下的热处理和矿石颗粒之间的结合作用，烧结工艺可以实现铁矿石的高效利用和资源的循环利用。本文将介绍钢铁烧结工艺的基本原理、工艺流程以及其在钢铁生产中的应用。
钢铁烧结工艺的基本原理是利用矿石颗粒之间的物理和化学作用，在高温下使其粘结成块。在烧结过程中，矿石颗粒首先在高温下软化，然后在颗粒间的接触点处发生熔融和结晶，最终形成块状物。烧结过程中所需的高温由燃烧炉提供，燃烧炉中的燃料可以是焦炭、煤粉等。同时，为了促进矿石颗粒之间的结合作用，还需要添加一定量的结合剂，常用的结合剂有石灰石、白云石等。
钢铁烧结工艺的工艺流程包括原料准备、配料、混合、球团化、烧结和冷却等环节。首先，将铁矿石和其他辅助原料进行粉碎，并按照一定比例进行配料。然后，将配料进行混合，以确保各种原料充分混合。接下来，将混合后的物料送入球团机，通过机械力和湿法粘结剂的作用，将物料压制成颗粒状的球团。然后，将球团送入烧结机进行烧结，烧结过程中，通过高温下的热处理和结合剂的作用，使球团逐渐结合成块状物。最后，将烧结后的块状物进行冷却，并进行筛分和破碎，得到所需的烧结矿。
钢铁烧结工艺在钢铁生产中具有重要的应用价值。首先，烧结矿具有较高的机械强度和耐高温性，可以直接用于高炉冶炼，减少了矿石的运输和预处理成本。其次，烧结工艺可以实现对钢铁副产品的综合利用，例如炉渣、炉尘等，通过烧结可以将这些副产品转化为有用的烧结矿。此外，烧结矿中的矿物相和化学成分可以根据不同的工艺要求进行调整，以满足钢铁生产中的特定需求。因此，钢铁烧结工艺在提高钢铁生产效率和资源利用率方面具有重要意义。
尽管钢铁烧结工艺在钢铁生产中具有重要的应用价值，但也存在一些问题和挑战。例如，烧结过程中会产生大量的烟尘和废气，对环境造成污染。为了减少污染物的排放，需要采取相应的治理措施，如安装烟气脱硫、脱硝设备等。此外，烧结过程中还会产生一定量的固体废弃物，对废弃物的处理和处置也需要进行合理规划和控制。
钢厂烧结工艺流程
钢厂烧结工艺流程
一、烧结工艺概述
烧结是钢铁冶炼过程中的一项重要工艺，通过将细粉状的铁矿石和焦炭等物料加热，使其部分熔化并粘结成为直径一定大小的烧结矿，为后续的铁水冶炼提供原料。钢厂烧结工艺流程主要包括原料配比、矿石破碎、混合、烧结、冷却、筛分等环节。
二、原料配比
钢厂烧结工艺的首要任务是确定合理的原料配比比例。根据矿石的化学成分和质量要求，钢厂技术人员会制定烧结矿的配比方案。一般来说，烧结矿的主要成分包括铁矿石、焦炭、石灰石和其他添加剂。这些原料按一定比例混合后，形成矿料堆积。
三、矿石破碎
矿石破碎是将原料中的铁矿石进行粉碎的过程。首先，将原料送入破碎机中，经过粉碎机的破碎作用，将矿石破碎成一定粒度的颗粒。矿石破碎的目的是为了增大表面积，提高矿石的反应性，有利于后续的烧结过程。
四、混合
矿石破碎后的铁矿石与焦炭、石灰石等原料按照一定比例混合。混合的目的是确保各种原料在烧结过程中能够充分反应，形成均匀的矿料堆积。混合通常采用混料机进行，通过机械搅拌使各种原料充分混合。
五、烧结
烧结是将混合后的矿料进行加热处理的过程。在烧结机中，矿料堆积被加热至一定温度，使其部分熔化并形成烧结矿。烧结过程中，焦炭在高温下发生氧化反应，产生一定量的热量，使矿料熔化并粘结在一起。同时，石灰石中的CaO也发生反应，形成熔融的CaO-SiO2-Al2O3-Fe2O3等化合物，进一步增强矿料的粘结性。
六、冷却
烧结完成后，烧结矿需要进行冷却处理。冷却的目的是使烧结矿迅速降温，并保持其结构和硬度。通常采用冷却机进行冷却，通过强风将烧结矿表面的热量带走，使其迅速冷却。
七、筛分
经过冷却后的烧结矿需要进行筛分，将不符合规格要求的颗粒进行分离。筛分的目的是获得符合要求的烧结矿颗粒，以供后续的冶炼使用。通常采用筛分机进行筛分，根据烧结矿的粒度要求，将不同大小的颗粒进行分离。
八、成品矿料
经过上述工艺流程，最终得到的是符合钢厂要求的成品矿料。这些成品矿料具有一定的强度和耐高温性能，适合用于钢铁冶炼的高炉和转炉炼钢过程。成品矿料的质量直接影响钢铁生产的效益和质量。
烧结工艺流程介绍
烧结工艺流程介绍
为了保证供给高炉的铁矿石中铁含量均匀，并且保证高炉的透气性，需要把选矿工艺产出的铁精矿制成10-25mm的块状原料。铁矿粉造块目前主要有两种方法：烧结法和球团法。两种方法所获得的块矿分别为烧结矿和球团矿。本专题将详细介绍烧结生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息，其次，我们将简要介绍球团法生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。
铁矿粉造块的目的：
◆综合利用资源，扩大炼铁用的原料种类。
◆去除有害杂质，回收有益元素，保护环境。
◆改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。
铁矿粉造块的方法：烧结法和球团法。
铁矿粉造块后的产品：分别为烧结矿和球团矿。（供高炉炼铁生产的主要原料）
一、烧结生产的工艺流程介绍：
专题：烧结工艺流程介绍
[工艺流程] 铁矿粉烧结生产工艺流程
[工艺流程] 球团矿生产工艺流程
[工艺流程] 烧结工艺流程图 专题：烧结工艺的主要设备及其工作原理
[烧结设备] 烧结机布料器简介
[烧结设备] 带式烧结机
[烧结设备] 单辊破碎机
[烧结工艺]
烧结基础知识
[烧结工艺] 烧结原料的准备及加工处理
[烧结工艺] 配料工艺及计算
[烧结工艺] 混合与制粒
[烧结工艺] 烧结机布料与点火制度
[烧结工艺] 烧结矿的冷却与整粒 [烧结设备] 除尘器简介
[烧结设备] 配料计量秤
[烧结设备] 鼓风环式冷却机简介
[烧结设备] 振动筛简介
[烧结设备] 静电除尘器简介
[烧结设备] 圆盘造球机工作原理
铁矿粉烧结生产工艺流程
1.烧结的概念
将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。
2. 烧结生产的工艺流程
烧结矿与球团矿生产
第一章 烧结原燃料
1．1概述
所谓烧结，即是将各种粉状含铁原料，按要求配入一定数量的燃料和熔剂，均匀混合制粒后布到烧结设备上点火烧结，在燃料燃烧产生高温和一系列物理化学反应作用下，混合料中部分易熔物质发生软化、熔化，产生一定数量的液相，液相物质润湿其他未熔化的矿石颗粒；随着温度的降低，液相物质将矿粉颗粒粘结成块。这个过程称为烧结，所得的块矿叫烧结矿。
目前，生产人造富矿的方法主要有烧结法和焙烧球团法。由于烧结矿和球团矿都是经过高温制成的，因此又统称为熟料。
1．1．1 烧结的目的和意义
高炉冶炼过程中，为了保证料柱的透气性良好，要求炉料粒度均匀，粉末少，机械强度高。为了降低高炉焦比，要求炉料含铁品味高，有害杂质少，且具有自熔性和良好的还原性能。采用烧结方法后，上述要求几乎能全部达到。
贫矿经过选矿后所得到的细粒精矿，天然富矿在开采过程中和破碎分级过程中所产生的粉矿，都必须经过烧结成块后才能进入高炉。含碳酸盐和结晶水较多的矿石，经过破碎进行烧结，可以除去挥发分而使铁富集。某些难还原的矿石，或还原期间容易破碎或膨胀的矿石，经过烧结可以变成还原性良好的热稳定性高的炉料。
铁矿石中的某些有害元素，如硫、氟、钾、钠、铅、锌、砷等，都可以在烧结过程中大部分去除或回收利用。通过烧结过程，可以利用工业生产中的副产品，如高炉炉尘、转炉炉尘、轧钢皮、硫酸渣等，使其变废为宝，合理利用资源，降低生产成本，并可净化环境。
生产实践证明，高炉使用烧结矿和球团矿之后，高炉冶炼可以达到高产、优质、低耗、长寿的目的。
1．1．2 烧结技术的发展及现状
烧结生产起源于英国和德国。大约在1870年，这些国家就开始使用烧结锅，用来处理矿山开采、冶金工厂、化工厂等的废弃物。1892年美国也出现了烧结锅。世界钢铁工业第一台带式烧结机于1910年在美国投入生产。这台烧结机的面积为8.325m2当时用于处理高炉炉尘，每天生产烧结矿140 t。它的出现引起了烧结生产的重大变革，从此带式烧结机得到了广泛的应用。
