CST使用教程
CST入门
1.打开软件
2.进入桌面
3.新建工程项目
4.创建一个新模板
5.选择模板（微波&射频&光学）
6.选择周期结构
点下一步
7.选择超材料-全结构点下一步
8.选择频域求解器
点下一步
9.设置参数
9.2频率太赫兹、中红外、远红外波段，选择μm或nm 微波段，选择mm
微波段，选择GHz
太赫兹、中红外、远红外波段，选择THz
THz波段，选择ps
GHz波段，选择ns
点下一步
10.设置频率范围（根据自己的结构设置合适的频率范围）
11.检查前面设置的是否正确
正确点完成，有问题点返回
12.进入CST标准工作界面
菜单栏
工具栏
导航树
状态条绘图平面
参数信息栏
CST 基本建模
1.选择基本图形（矩形、球、圆锥、圆环、圆柱、椭圆柱）
2.以矩形为例（看右下方的坐标轴）
建议：用变量设置参数（如周期用p 表示，厚度用t 表示等） 逐步设置完成点确认
第一点
第三点
第二点
命名新建的矩形
设置参数
选择材料
3.设置各变量的值
4.图中的黄色矩形就是前面建模完成的矩形
本教程该矩形的材料选择铜，作为金属底板的材料（也可以选择其他材料）
5.（为了显示清楚，非必要操作）点击鼠标右键，如下图所示，点击Bounding Box 取消外框
5.1效果如下图所示
6.（为了显示清楚，非必要操作）点击菜单栏的View，如下图所示，点击Working Plane取消网格
6.1效果如下图所示
7.中间介质层建模，具体步骤同上，效果如下图所示
本教程该矩形的材料选择聚酰亚胺，作为中间介质层的材料
8.表层超表面建模（镂空椭圆形结构），基本图形建模具体步骤同上，效果如下图所示
本教程该矩形和椭圆形的材料选择石墨烯（1ps 0.9eV 0.1-3THz），作为表层超表面的材料
8.1表层椭圆形结构旋转，点击solid4（椭圆结构），再点击工具栏的Transform，接着点击Rotate
如下图所示，绕Z轴旋转45度
点击确认，效果如下图所示
提示：正数表示逆时针旋转，负数表示顺时针旋转
点击确认，效果如下图所示
8.2进行布尔减操作，先点击solid3（矩形结构），再点击工具栏的Boolean，接着点击Subtrate，如下图所示
点击solid4（椭圆结构）
按住enter键确认，效果如下图所示
其他的基本操作，如平移、镜像等，布尔加、布尔乘等，读者自行摸索
CST基本仿真
不同需求，设置不一样
1.设置边界条件，如下图所示，点击菜单栏的Simulation，再点击Boundaries 进入如下图所示界面
具体设置如下图所示
（非必要操作）为了便于仿真，点击Floquet Boundaries，如下图所示将Number of Floquet modes设置为2
逐步点击完成，
2.设置边框，点击Background 如下图所示
具体设置如下图所示，S为1.5倍左右的周期（不是定值）
点击确认
3.仿真，点击Setup Solver
如下图所示，Excitation下的Source type 选择Zmax，然后点击开始，
建议：不同电脑的性能有差异，为了仿真效率，可以减少采样的点数，在上图所示的2个Properties里设置，这里不详加赘述。
仿真完成后，点击左侧导航树的1D Result，再点击S-Parameters，仿真结果如下图所示。
如图所示的是线性值，需要看dB值、相位、实部、虚部等等效果，请自行摸索CST软件，这里不一一展示。
初级教程结束，需要看电场分布、磁场分布、参数扫描等等请参照CST高级教程。
本人水平有限，文中难免存在不足。
电磁仿真CST入门教程
电磁仿真CST入门教程CST Studio Suite是一种用于电磁仿真的软件套件，能够模拟和分析几乎所有类型的电磁现象，从电磁场到电磁波传输。
它提供了强大的工具和功能，方便用户进行电磁仿真，并在各个领域中快速找到解决方案。
接下来，我们将介绍一个简单的电磁仿真入门教程，帮助您快速上手CST。
第一步是创建一个新的项目。
选择"File -> New -> Project"，然后在弹出的对话框中输入项目的名称和位置。
点击"OK"创建新项目。
在新项目中，可以选择各种不同的分析类型。
在这个入门教程中，我们将选择"Full-wave 3D"分析类型。
接下来，我们需要在分析区域中创建一个模型。
可以通过选择并拖动适当的几何体创建模型。
可以选择平面、立方体、圆柱体等。
也可以通过导入CAD文件创建复杂的模型。
在模型创建完成后，需要定义材料属性。
选择模型，并通过菜单中的"Parameters"选项卡来设置材料属性，比如介电常数、导电性等。
CST Studio Suite提供了一个材料数据库，可以使用现有的材料属性，或者手动定义自定义材料。
接下来，需要设置仿真参数。
可以选择仿真频率、边界条件等。
通过选择模型，并点击菜单中的"Simulation"选项卡来设置仿真参数。
一旦所有的参数都设置好了，就可以开始进行仿真了。
选择模型，并点击菜单中的"Simulation"选项卡，然后选择"Run"来开始仿真过程。
仿真完成后，可以查看结果。
选择模型，并点击菜单中的"Results"选项卡来查看仿真结果。
可以查看电场、磁场、功率等各种结果。
此外，CST还提供了许多高级功能，比如参数化仿真、优化、设计、射频分析等。
这些功能可以进一步拓展您的电磁仿真能力。
总结起来，CST Studio Suite是一款强大的电磁仿真软件，提供了丰富的工具和功能。

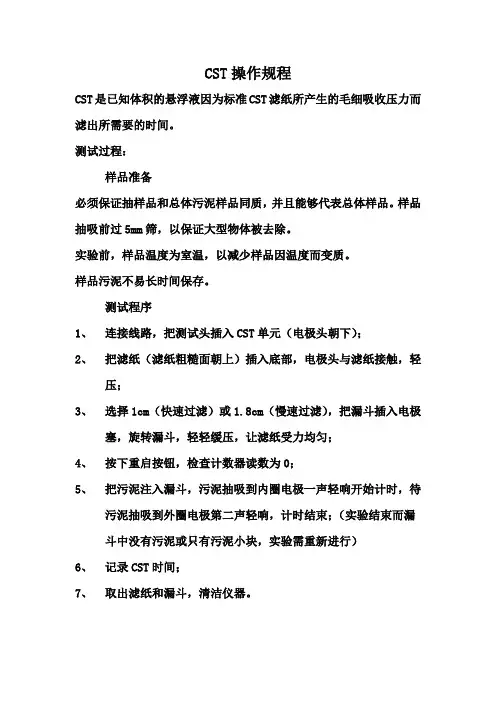

CST操作规程
