航测技术设计书(范本)
一、任务来源
二、地理概况
三、项目内容
1、制作1:1000地形图(平方公里)
四、作业依据
1、《无人机航摄安全作业基本要求》CH/Z 3001-2010
2、《无人机航摄系统技术要求》CH/Z 3002-2010
3、《低空数子航空摄影测量内业规范》CH/Z 3003-2010
4、《低空数字航空摄影规范》CH/Z 3005-2010
5、《数字航摄仪检定规程》CH/Z 8021-2010
6、《全球定位系统(GPS)测量规范》(GBT18314-2009);
7、《工程测量规范》(GB50026-2007);
8、《1:500 1:1000 1:2000 地形图图式》(GBT 20257、1-2007);
9、《数字测绘产品检查验收规定与质量评定》(GB/T18316-2001) ;
10、《1:500 1:1000 1:2000 比例尺地形图航空摄影规范》(GB/T15967-2008);
11、《YS-200无人机操作规程》。
五、飞行平台与航摄仪
1、飞行平台:YS-200无人机。
翼展2100mm,机长850mm。
续航时间75
分钟,正常续航速度76km/h,弹射起飞,伞降回收。
2、航摄仪:SonyA7R。
3700万像素,焦距35mm。
六、技术设计
6、1作业流程
图4 数码航空摄影测量工作流程图
6、2一般规定
采用YS-200无人机野外航测数据采集,采用UAS Master7、0与
cass9、0软件进行数字化制图。
本测区投影方式采用高斯-克吕格3°带投影,中央子午线为117度。
平面坐标系统采用1980西安坐标系,高程系统采用1985国家高程基准。
基本等高距为1、0米
地形图分幅按50cm×50cm矩形分幅。
图名应采用地理名称(自然村)、行政或企(事)业单位名称进行命名。
图名简练,唯一。
6、3、控制网设计
采用河北省CORS系统,利用已知的控制点为起算点。
6、4航测设计
依据《低空数字航空摄影规范》5、2、3要求确定基准面高程,并按照规范要求进行航摄分区的划分与航线布设。
①摄区划分
分区界线应与图廓线相一致;分区内地形高差不应大于1/4相对航高;在能够确保航线的直线型前提下,分区应尽量划大;当地面高差突变或有特殊要求时,分区界线可以破图廓划分。
分区摄影基准面的高度(h 基),以分区内具代表性的高点平均高程(h 高)与低点平均高程(h 低)之与的二分之一求得。
②航线布设方向
航线按东西向直线飞行。
特定条件下,亦可根据地形走向与专业测绘的需要飞行;常规航摄航线应与图廓线平行敷设。
某些情况下,航线应沿图幅中心线敷设;按专业测绘的要求与特殊的地形条件敷设航线;
水域、海区常规敷设航线时,应尽可能避免像主点落水,要确保所有岛屿覆盖完整,并能构成正常重叠的立体像对;测图控制作业非常困难的地区,可根据用户的设计要求,敷设控制航线。
③摄影时间
航摄季节应选择本摄区最有利的气象条件,并要尽可能的避免或减少地表植被与其她覆盖物(如:积雪、洪水、沙尘等)对摄影与测图的不良影响,确保航摄像片能够真实地显现地面细部。
选择航摄时间,既要保证具有充足的光照度,又要避免过大的阴影,一般根据摄区的太阳高度角与阴影倍数选定。
④航摄范围覆盖
摄区边界覆盖保证:航向覆盖超出摄区边界线应不少于2条基线。
旁向覆盖超出摄区边界一般不少于像幅的50%,最少不小于像幅的35%。
⑤像片重叠度
航向重叠度与旁向重叠度根据项目具体情况进行设定。
⑥补摄与重摄
航摄过程中出现的绝对漏洞、相对漏洞及其她严重缺陷必须及时补摄。
漏洞补摄必须按原设计航线进行。
补摄航线的两端一般需超出漏洞外两条基线。
6、5像控点测量
1、本测区共布设像控点350个,其中巴克什营100平方公里,布设像控点150个,虎什哈160平方公里,布设像控点200个。
像控点全
部采用白色反光带。
2、像控点的加密:局部地区进行像控点加密。
均选刺在线状地物交角良好的交点上或影像小于0.2mm的点状地物中心,高程变化较小,在相邻像片上影像清晰便于联测的目标。
点位实地的判刺精度为图上0.1mm。
当点位高出或低于地面目标时,均量其至地面比高,注至0、1m。
3、像控点整饰:像片正面整饰,平高点与高程点均以刺孔为中心,绘7mm直径的圆,平高点用红色、高程点用绿色整饰,点号与高程用分式表示。
像片反面整饰用铅笔,略图绘在2cm×2cm的方框内,在方框旁加注点位简要说明,刺孔影像、桩位、略图说明一致。
并注明了点号,选刺者、检查者的签名。
4、像控点联测:像控点联测采用GPS RTK测量技术。
对采用RTK 测量技术进行的像控点的平面与高程作了抽样检验(详见表一与表二)。
检验结果证明,平面坐标中误差为±2、6cm。
高程中误差为±1、7cm均达到像控点测量的精度要求,完全满足了航空测量内业的加密需要。
七、实施方案
八、质量控制与保障。
航测技术设计书模板(1)
航测技术设计书模板（1）说明：根据您提供的题目《航测技术设计书模板（1）》，我将按照设计书的格式和要求来完成文章。
因为设计书的格式较为固定，我将在文章中使用适当的标题和段落来组织内容。
以下是航测技术设计书模板的范例：航测技术设计书模板（1）一、引言1.1 背景介绍在当前信息化时代，航测技术的应用越来越广泛。
本设计书旨在针对某特定项目，提出相应的航测技术方案，以解决特定问题或满足特定需求。
1.2 目的与目标本设计书旨在明确航测技术项目的目标，并提供相应的技术方案，确保项目的顺利实施和达到预期的成果。
具体目标包括但不限于：准确测量和获取特定区域的地理信息、提供高质量的航测数据、满足项目需求。
二、项目概述2.1 项目背景详细描述项目的背景信息，包括项目的起因、目的、参与方以及项目的重要性。
2.2 项目需求明确项目的具体需求，并详细描述每个需求的具体要求。
需求可能包括但不限于：地理信息的精确测量、地形图的制作、航拍图像的后期处理等。
2.3 项目范围明确项目的范围和边界，确定具体实施该项目所需的资源、时间和人力。
三、技术方案3.1 航测仪器及设备选型根据项目需求，选择合适的航测仪器和设备，包括遥感传感器、激光雷达等，并说明其技术指标和适用范围。
3.2 航测路径规划根据实际情况和项目需求，规划航测路径，确定飞行计划和拍摄策略。
考虑至关重要的因素包括飞行高度、航测速度、重叠度等。
3.3 数据处理与分析详细说明数据处理和分析的方法和流程，包括图像预处理、地理信息系统（GIS）数据处理、生成地形图的方法等。
确保数据的准确性和可用性。
四、项目组织与管理4.1 项目组织架构确定项目的组织架构，说明各个岗位的职责和权限，并明确责任人。
4.2 项目进度管理制定项目的时间计划表，监控项目的进度，确保项目按时完成。
4.3 成本管理估算项目的成本并预算全过程的资金需求，建立成本控制机制。
五、风险管理5.1 风险识别与评估识别可能出现的风险，并进行风险评估，确定其影响程度和可能性。
航测技术设计书
项目概述张家界东线旅游观光火车工程测绘服务张家界市慈利县大峡谷管委会工程规划道路线，张家界东线旅游观光火车工程项目（阳和至测区概况测区位于张家界市慈利县阳和镇处，东临G5503高速，南联,29°15'" -29°23'" 之间。
境内山水相间，风景秀丽，植被繁茂，空 气清新。
终点就位于世界最高、 最长的玻璃桥 - 张家界大峡谷玻璃桥。
测区整体规划长度公里，测区面积约为平方公里。
阳和镇的产业结构以农业为主， 人均耕地较少。
地貌类型有山地、 丘陵、高山。
地势呈北、西北高，南、东南低。
三、项目内容 1、制作 1：1000地类地形图，面积约 8平方公里。
四、作业依据 1、《无人机航摄安全作业基本要求》 CH/Z 3001-2010 西岭，北接。
地理位置介于东经 11040'" - 110°43'" 之间，北纬 1、 项目名称2、 项目实施地点3、 项目测量任务（内容）与技术要求：大峡谷段线路规划长度，宽约 400m ）的航摄测量，地形数据采集与 编缉，地形矢量数据缩编资料——成图1:10001：500 1 ：1000 1 ：2000 地形图图式》 (GBT ;《数字测绘产品检查验收规定和质量评定》 (GB/T18316-2001)； 10、《1 ：500 1 ：1000 1 ：2000 比例尺地形图航空摄影规范》GB/T15967-2008);11、《S-200无人机操作规程》。
五、飞行平台和航摄仪 1、飞行平台：YS-200无人机。
翼展2100mm 机长850mm 续航时间75分钟，正常续航速度76km/h ,弹射起飞，伞降回收。
2、航摄仪： SonyA7R 。
3700 万像素，焦距 35mm 。
六、技术设计坐标及高程系统平面坐标系采用 1980 西安坐标系，采用高斯投影，统一 3°带的平面直高程系统 采用 1985 国家高程基准。
航测技术设计书(范本)
航测技术设计书(范本)一、任务来源二、地理概况三、项目内容1、制作1：1000地形图（平方公里）四、作业依据1、《无人机航摄安全作业基本要求》CH/Z 3001-20102、《无人机航摄系统技术要求》CH/Z 3002-20103、《低空数子航空摄影测量内业规范》CH/Z 3003-20104、《低空数字航空摄影规范》CH/Z 3005-20105、《数字航摄仪检定规程》CH/Z 8021-20106、《全球定位系统(GPS)测量规范》(GBT18314-2009)；7、《工程测量规范》（GB50026-2007）；8、《1：500 1：1000 1：2000 地形图图式》(GBT 20257.1-2007)；9、《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001) ；10、《1：500 1：1000 1：2000 比例尺地形图航空摄影规范》（GB/T15967-2008）；11、《YS-200无人机操作规程》。
五、飞行平台和航摄仪1、飞行平台：YS-200无人机。
翼展2100mm，机长850mm。
续航时间75分钟，正常续航速度76km/h，弹射起飞，伞降回收。
2、航摄仪：SonyA7R 。
3700万像素，焦距35mm 。
六、技术设计6.1作业流程技术设计测区踏勘基础控制测量航空摄影+GPS 摄站坐标获取 检查验收外业检查、验收 内业空三加密全数字摄影测量数据采集、DEM 获取选点、埋石、布标 内业检查验收 数字产品制作图4 数码航空摄影测量工作流程图精度分析成果验收、提交6.2一般规定采用YS-200无人机野外航测数据采集，采用UAS Master7.0和cass9.0软件进行数字化制图。
本测区投影方式采用高斯-克吕格3°带投影，中央子午线为117度。
平面坐标系统采用1980西安坐标系，高程系统采用1985国家高程基准。
基本等高距为1.0米地形图分幅按50cm×50cm矩形分幅。

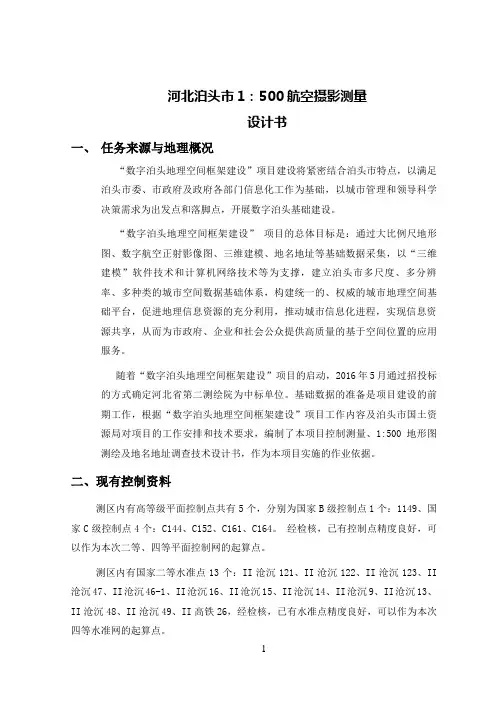

1：500航测技术设计书
河北泊头市1：500航空摄影测量设计书一、任务来源与地理概况“数字泊头地理空间框架建设”项目建设将紧密结合泊头市特点，以满足泊头市委、市政府及政府各部门信息化工作为基础，以城市管理和领导科学决策需求为出发点和落脚点，开展数字泊头基础建设。
“数字泊头地理空间框架建设”项目的总体目标是：通过大比例尺地形图、数字航空正射影像图、三维建模、地名地址等基础数据采集，以“三维建模”软件技术和计算机网络技术等为支撑，建立泊头市多尺度、多分辨率、多种类的城市空间数据基础体系，构建统一的、权威的城市地理空间基础平台，促进地理信息资源的充分利用，推动城市信息化进程，实现信息资源共享，从而为市政府、企业和社会公众提供高质量的基于空间位置的应用服务。
随着“数字泊头地理空间框架建设”项目的启动，2016年5月通过招投标的方式确定河北省第二测绘院为中标单位。
基础数据的准备是项目建设的前期工作，根据“数字泊头地理空间框架建设”项目工作内容及泊头市国土资源局对项目的工作安排和技术要求，编制了本项目控制测量、1:500地形图测绘及地名地址调查技术设计书，作为本项目实施的作业依据。
二、现有控制资料测区内有高等级平面控制点共有5个，分别为国家B级控制点1个：1149、国家C级控制点4个：C144、C152、C161、C164。
经检核，已有控制点精度良好，可以作为本次二等、四等平面控制网的起算点。
测区内有国家二等水准点13个：II沧沉121、II沧沉122、II沧沉123、II 沧沉47、II沧沉46-1、II沧沉16、II沧沉15、II沧沉14、II沧沉9、II沧沉13、II沧沉48、II沧沉49、II高铁26，经检核，已有水准点精度良好，可以作为本次四等水准网的起算点。
坐标系统：平面坐标系统采用2000国家大地坐标系，中央子午线为117°，投影面为参考椭球面。
高程系统：1985国家高程基准。
三、作业技术依据1、《无人机航摄安全作业基本要求》CH/Z 3001-20102、《无人机航摄系统技术要求》CH/Z 3002-20103、《低空数子航空摄影测量内业规范》CH/Z 3003-20104、《低空数字航空摄影规范》CH/Z 3005-20105、《数字航摄仪检定规程》CH/Z 8021-20106、《全球定位系统(GPS)测量规范》(GBT18314-2009)；7、GB/T 20257.1—2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》8、《1：500 1：1000 1：2000 地形图图式》(GBT 20257.1-2007)；9、《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001) ；10、《1：500 1：1000 1：2000 比例尺地形图航空摄影规范》（GB/T15967-2008）；四、作业流程4.1 平面坐标系统平面坐标系统采用2000国家大地坐标系，中央子午线为117°，投影面为参考椭球面。
1：500航测技术设计书
河北泊头市1：500航空摄影测量设计书一、任务来源与地理概况“数字泊头地理空间框架建设”项目建设将紧密结合泊头市特点，以满足泊头市委、市政府及政府各部门信息化工作为基础，以城市管理和领导科学决策需求为出发点和落脚点，开展数字泊头基础建设。
“数字泊头地理空间框架建设”项目的总体目标是：通过大比例尺地形图、数字航空正射影像图、三维建模、地名地址等基础数据采集，以“三维建模”软件技术和计算机网络技术等为支撑，建立泊头市多尺度、多分辨率、多种类的城市空间数据基础体系，构建统一的、权威的城市地理空间基础平台，促进地理信息资源的充分利用，推动城市信息化进程，实现信息资源共享，从而为市政府、企业和社会公众提供高质量的基于空间位置的应用服务。
随着“数字泊头地理空间框架建设”项目的启动，2016年5月通过招投标的方式确定河北省第二测绘院为中标单位。
基础数据的准备是项目建设的前期工作，根据“数字泊头地理空间框架建设”项目工作内容及泊头市国土资源局对项目的工作安排和技术要求，编制了本项目控制测量、1:500地形图测绘及地名地址调查技术设计书，作为本项目实施的作业依据。
二、现有控制资料测区内有高等级平面控制点共有5个，分别为国家B级控制点1个：1149、国家C级控制点4个：C144、C152、C161、C164。
经检核，已有控制点精度良好，可以作为本次二等、四等平面控制网的起算点。
测区内有国家二等水准点13个：II沧沉121、II沧沉122、II沧沉123、II 沧沉47、II沧沉46-1、II沧沉16、II沧沉15、II沧沉14、II沧沉9、II沧沉13、II沧沉48、II沧沉49、II高铁26，经检核，已有水准点精度良好，可以作为本次四等水准网的起算点。
坐标系统：平面坐标系统采用2000国家大地坐标系，中央子午线为117°，投影面为参考椭球面。
高程系统：1985国家高程基准。
三、作业技术依据1、《无人机航摄安全作业基本要求》CH/Z 3001-20102、《无人机航摄系统技术要求》CH/Z 3002-20103、《低空数子航空摄影测量内业规范》CH/Z 3003-20104、《低空数字航空摄影规范》CH/Z 3005-20105、《数字航摄仪检定规程》CH/Z 8021-20106、《全球定位系统(GPS)测量规范》(GBT18314-2009)；7、GB/T 20257.1—2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》8、《1：500 1：1000 1：2000 地形图图式》(GBT 20257.1-2007)；9、《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001) ；10、《1：500 1：1000 1：2000 比例尺地形图航空摄影规范》（GB/T15967-2008）；四、作业流程4.1 平面坐标系统平面坐标系统采用2000国家大地坐标系，中央子午线为117°，投影面为参考椭球面。
航测技术设计书范本
航测技术设计书范本（正文）项目名称：航测技术设计书范本项目背景：航测技术是一项在航空器上应用技术手段，通过对地球表面进行摄影、测量和遥感的系统科学，为地理信息系统、地理国情监测和资源环境管理提供重要的数据基础。
为了规范航测技术设计，提高工作效率和精度，特制定本航测技术设计书范本。
一、项目目标本项目的目标是建立统一的航测技术设计书范本，以规范航测技术设计过程，提高航测工作的质量和效率。
二、技术要求1. 航测机对空间定位和姿态测量精度的要求；2. 航测机相机系统的参数和性能要求；3. 航测机飞行平台和数据采集系统的要求；4. 航测数据处理和加密传输的要求；5. 航测产品质量控制和验收标准的要求。
三、技术设计书内容航测技术设计书应包括以下内容：1. 总体设计部分（1）航测区域范围和任务要求；（2）航测机选型和配置参数；（3）航测相机系统参数和性能需求；（4）航测数据处理和传输方案。
2. 系统设计部分（1）航测机与航测相机系统互联配置；（2）机载传感器与航测机接口设计；（3）航测座舱布局和人机工程设计；（4）数据采集系统设计。
3. 算法设计部分（1）航测机空间定位和姿态测量算法；（2）导航遥感成像算法；（3）数据处理和加密传输算法。
4. 产品设计部分（1）数据产品定义和生成流程；（2）产品质量控制和验收标准。
四、技术标准航测技术设计书应符合以下技术标准：1. GB/T 30933-2014 航空摄影测量技术规范；2. GB 50473-2009 航测工程地图质量控制规范；3. GB 50201-2006 数字地图质量规范；4. GB 50189-2005 航测地理信息系统数据采集规范。
五、项目进度计划本项目的进度计划如下：1. 项目启动和方案设计（1个月）；2. 技术要求和设计书编制（2个月）；3. 验证和修改设计书（1个月）；4. 完善和发布设计书（1个月）。
六、项目团队与资源本项目的团队与资源包括：1. 项目经理：负责项目的整体管理和协调工作；2. 技术专家：负责对航测技术进行深入研究和设计；3. 数据处理人员：负责对航测数据进行处理和分析；4. 项目资金和设备支持：提供项目所需的经费和设备资源。
航空摄影测量专业技术设计书模板
2、像片航向和旁向重叠度参考指标
航向75%+3%，旁向50%+3%；
3、旋偏角
像片倾斜角不大于3°。旋偏角不大于15°。
4、航高差
同一航线上相邻像片的航高差不应大于30m，最大不超过50m；最大航高与最小。航高之差不得大于50m。摄影分区内实际航高与设计航高之差不得大于5%。
相机检校时应在地面对检校场进行多基线多角度摄影，通过摄影测量平差方法得到相机参数最终解，并统计精度报告，检校精度应满足：主点坐标中误差不大于10μm，主距中误差不大于5μm，经过畸变差方程式及测定的系数值拟合后，残余畸变差不应大于0.3像素。
4.2 主要技术要求
4.2.1飞行质量
1、覆盖保证
（1）航线按常规方法敷设，平行于摄区边界线的首未航线一般敷设在摄区边界线上或边界线外，确保摄区边界实际覆盖不少于像幅的30%。在便于施测像片控制点及不影响内业正常加密时，旁向超出摄区边界线不少于像幅的15%。
3、CH／Z_3002-2010无人机航摄系统技术要求
4、CH／Z_3003-2010低空数字航空摄影测量内业规范
5、CH／Z_3004-2010低空数字航空摄影测量外业规范
6、CHZ 3001-2010无人机航摄安全作业基本要求
7、CHZ 3005-2010低空数字航空摄影规范
8、GB/T19294-2003《航空摄影技术设计规范》；
.txt
1套
5
成果质量检查报告
.word
1份
6
航空摄影技术总结
.word
1份
7
航空摄影资料移交书
.w施
8.1
（1）设备保障
本次摄区准备了两架无人机、四台发动机、两台飞控系统、两台航摄仪（已检校）、两台地面监控电脑、两套专业维修维护设备参与作业保证航摄工作的顺利进行。
航测技术设计书
河北泊头市1：500航空摄影测量设计书一、任务来源与地理概况“数字泊头地理空间框架建设”项目建设将紧密结合泊头市特点，以满足泊头市委、市政府及政府各部门信息化工作为基础，以城市管理和领导科学决策需求为出发点和落脚点，开展数字泊头基础建设。
“数字泊头地理空间框架建设”项目的总体目标是：通过大比例尺地形图、数字航空正射影像图、三维建模、地名地址等基础数据采集，以“三维建模”软件技术和计算机网络技术等为支撑，建立泊头市多尺度、多分辨率、多种类的城市空间数据基础体系，构建统一的、权威的城市地理空间基础平台，促进地理信息资源的充分利用，推动城市信息化进程，实现信息资源共享，从而为市政府、企业和社会公众提供高质量的基于空间位置的应用服务。
随着“数字泊头地理空间框架建设”项目的启动，2016年5月通过招投标的方式确定河北省第二测绘院为中标单位。
基础数据的准备是项目建设的前期工作，根据“数字泊头地理空间框架建设”项目工作内容及泊头市国土资源局对项目的工作安排和技术要求，编制了本项目控制测量、1:500地形图测绘及地名地址调查技术设计书，作为本项目实施的作业依据。
二、现有控制资料测区内有高等级平面控制点共有5个，分别为国家B级控制点1个：1149、国家C级控制点4个：C144、C152、C161、C164。
经检核，已有控制点精度良好，可以作为本次二等、四等平面控制网的起算点。
测区内有国家二等水准点13个：II沧沉121、II沧沉122、II沧沉123、II 沧沉47、II沧沉46-1、II沧沉16、II沧沉15、II沧沉14、II沧沉9、II沧沉13、II沧沉48、II沧沉49、II高铁26，经检核，已有水准点精度良好，可以作为本次四等水准网的起算点。
坐标系统：平面坐标系统采用2000国家大地坐标系，中央子午线为117°，投影面为参考椭球面。
高程系统：1985国家高程基准。
三、作业技术依据1、《无人机航摄安全作业基本要求》CH/Z 3001-20102、《无人机航摄系统技术要求》CH/Z 3002-20103、《低空数子航空摄影测量内业规范》CH/Z 3003-20104、《低空数字航空摄影规范》CH/Z 3005-20105、《数字航摄仪检定规程》CH/Z 8021-20106、《全球定位系统(GPS)测量规范》(GBT18314-2009)；7、GB/T —2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》8、《1：500 1：1000 1：2000 地形图图式》(GBT ；9、《数字测绘产品检查验收规定和质量评定》(GB/T18316-2001) ；10、《1：500 1：1000 1：2000 比例尺地形图航空摄影规范》（GB/T15967-2008）；四、作业流程平面坐标系统平面坐标系统采用2000国家大地坐标系，中央子午线为117°，投影面为参考椭球面。
航测技术设计书(范本)
航测技术设计书(范本)标题：航测技术设计书(范本)设计书目录：1. 引言2. 项目背景3. 项目目标4. 技术选型5. 设计方案6. 实施计划7. 风险评估8. 项目预算9. 结束语1. 引言本航测技术设计书旨在为航测技术项目的实施提供详细的技术规划和方案。
通过本设计书的编写，可以确保航测项目的高效、稳定和可持续发展。
本设计书将涵盖项目背景、项目目标、技术选型、设计方案、实施计划、风险评估和项目预算等方面的内容。
2. 项目背景航测技术项目是为了获取、处理和分析地理信息而进行的测量和数据采集的过程。
本项目旨在利用航空遥感技术和地理信息系统技术，对目标区域进行精确测绘和地理信息数据分析。
通过航测技术，可以实现对目标区域的三维立体测绘、地貌分析、资源调查等功能。
3. 项目目标本项目的目标是实现对目标区域的高精度测绘、地貌分析和资源调查。
具体目标包括：- 获取目标区域的高清航空影像数据- 实现三维立体测绘和地貌分析- 生成目标区域的地理信息数据和数字地图- 为相关部门和决策者提供地理信息支持- 提升区域规划、资源管理和环境监测能力4. 技术选型在本项目中，我们将采用以下主要技术：- 航空遥感技术：利用航空摄影仪、激光雷达等设备获取目标区域的影像和地形数据。
- 内业处理软件：利用专业的地理信息系统软件对采集到的数据进行处理和分析。
- 数据存储和管理：建立地理信息数据库，存储和管理采集到的数据和生成的地理信息产品。
5. 设计方案根据项目目标和技术选型，我们制定了以下设计方案：- 航测任务规划：确定目标区域航测的范围、密度和分辨率等参数。
- 航测设备配置：选择适合项目需求的航空摄影仪和激光雷达设备，并进行配置和调试。
- 航测数据采集：组织航测任务实施，采集目标区域的航空影像和地形数据。
- 内业数据处理：利用地理信息系统软件对采集到的数据进行处理、配准和融合。
- 地理信息产品生成：基于处理后的数据，生成目标区域的数字地图和地理信息产品。
航测技术设计书范文
航测技术设计书范文1.引言在航空测量领域，航测技术的设计是一个关键的环节。
本文将根据航测技术设计书的要求，详细阐述航测技术设计的内容和相关要素，以期提供一个范例，帮助读者更好地理解和应用航测技术设计。
2.项目背景本项目旨在开展航测技术设计，对特定区域进行航空摄影测量和三维建模。
该区域地理复杂，有大面积的林地、山地以及湖泊分布。
通过对这一区域的航测，我们可以获得高精度的地理信息数据，进行地图制作和规划分析。
3.目标和需求分析（1）项目目标：通过航空摄影测量和三维建模，获取目标区域的高精度地理数据；制作地图和进行规划分析，为相关研究和决策提供支持。
（2）需求分析：①对目标区域进行航线规划和飞行参数设计，确保数据采集的全面性和准确性；②利用航测仪器设备进行航空摄影测量，获取高分辨率的航拍影像；③对航拍影像进行处理和分析，生成高精度的三维模型；④根据三维模型制作地图并进行相关的规划分析。
4.技术方案（1）航线规划与飞行参数设计：利用航测软件对目标区域进行航线规划，根据要求确定飞行高度、重叠度和像素分辨率等关键参数，以保证数据采集的全面性和准确性。
（2）航空摄影测量：选用高分辨率的航空摄影设备，通过飞机进行航测作业。
在摄影测量过程中，根据预定的航线和飞行参数，按照一定的时间间隔连续拍摄航拍影像。
（3）航空影像处理：将采集到的航拍影像导入计算机进行处理，包括图像的拼接、辐射校正、几何校正等步骤，以获得高质量的正射影像。
（4）三维建模：基于正射影像，利用专业的三维建模软件进行处理和分析，以生成高精度的三维模型。
根据需要，可以进行地貌、建筑物等要素的三维重建。
（5）地图制作与规划分析：根据三维模型，结合地理信息系统（GIS）软件，制作高精度地图。
同时，可以进行地理分析和规划分析，为相关研究和决策提供支持。
5.关键技术和设备选型（1）航测软件：根据航线规划和飞行参数设计的需求，选用功能全面、操作简便的航测软件。
（2）航空摄影设备：选择分辨率较高、像素精度较高的航空摄影设备，以保证航拍影像质量。
