市政工程污水管道顶管施工方案
1
2020年4月19日
市政工程污水管道
顶管施工方案
文档仅供参考
1
2020年4月19日
第1章. －编制依据及编制原则
1.1 编制依据
1.1.1郑州市市政工程勘测设计研究院: 郑州市陇海路（工人路—勤
劳街）快速通道排水改迁工程（污水工程）设计施工图。
1.1.2对第二标段陇海路的实地勘察，对工程现场及周围环境的调
查及踏勘获得的相关资料。
1.1.3建筑工程质量验收规范，系列标准，工程建设标准强制性条
文，国家及行业现行建筑施工及验收规范和评优标准。符合施工图中指
定的国家、河南省及郑州市现行的与本工程有关的标准和规范（包括但
不局限以下标准）。
1.1.3.1《给水排水管道工程施工及验收规范》GB50268-97。
1.1.3.2《给水排水构筑物施工及验收规范》GBJ141-90。
1.1.3.3《砌体工程施工质量验收规范》GB50203-
1.1.3.4《城市道路工程施工及验收规程》DBJ08-225-97。
1.1.3.5《城市测量规范》CJJ8-99。
1.1.4我公司多年的施工管理经验及其成熟的质量控制、进度控
制、成本控制的技术措施；GB/T19001: 标准的质量管理体系。
1.1.5公司施工技术水平，施工组织管理能力和资金准备、机械设
备、物资供应等方面的资源配置情况等。
1.2 编制原则
在充分理解设计意图、了解已完成部分管线的施工状态、分析已
施工管线存在的技术、质量问题的基础上，结合理论实际，编制经济科
文档仅供参考
2
2020年4月19日
学切实可行的施工方案。
质量目标明确，施工中采用先进技术和设备，严格管理，保证措
施完善，确保工程质量达到优良。
工期目标明确，合理高效安排施工进度，科学划分施工区段，协
调统一，确保工期顺利完成。
安全目标明确，安全措施可靠，制度完善确保施工安全。
施工中做到保护环境，文明施工。
坚持技术先进性、科学合理性、经济运用性，安全可靠与实
事求是相结合。
坚持科学管理，对施工现场进行全员、全方位、全过程监控。
第2章. 工程概况
2.1工程概况
本工程为郑州市陇海路（工人路—勤劳街）快速通道排水改迁工程
（污水工程），设计陇海路污水自西向东敷设污水管道，收集沿线污
水，并转输交叉路口污水，沿陇海路向东排放，最终汇入王新庄污水处
理厂，管径D800~D900。全段均采用顶管施工，顶管段管材采用钢筋混
凝土F管（Ⅲ级），工人路—勤劳街段，长约1842米。
第二标段污水主要工程量：D900钢筋混凝土F顶管957米， D800
钢筋混凝土F顶管1353米，检查井41座。
文档仅供参考
3
2020年4月19日
2.2地质水文情况
根据《岩土工程勘察报告》查知基坑开挖深度内自上而下分别为杂
填土、粉质粘土、粉土和粉砂为主。因管线施工距离较长，各个基坑的
土层结构有些许不同，越往东，土层的粉砂层越厚。施工工地地质大致
可分为五个单元层。
第一层：平均2.1m深，为填筑土，素土以粉土、粉细砂为主；
第二层：平均7.13m深，为粉质土，局部相变为粉砂状；
第三层：平均9.34m深，为粉土，中度密实，质地均一；
第四层：平均8.92m深，为粉砂，以石英、长石碎屑为主，局部夹
有细砂；
第五层：平均82.39m深，为粉质粘土夹粉土，主要矿物为长石、
石英、局部钙质结核较为丰富。
工程场地地下水埋藏较深，静止水位均在13.2m以下,为空隙潜
水， 详见《岩土工程勘察报告》
2.3周边环境情况
本工程基坑均位于建筑物旁边和现有道路旁，周围有建筑物及各类
地下、地上管线，现有道路车流量较大，我们进场将后配合有关部门做
好管线调查并办理好相关的手续。做好对建筑物的加固保护措施，在道
路上的工作井和接收井要封闭施工，做好车辆过往通行便道，设好交通
指示牌及警示灯。
文档仅供参考
4
2020年4月19日
2.4顶管顶力计算书
混凝土管的口径D=1000 mm ,壁厚t=100mm ,管外径BC=1.2m ,每米
管的重力W=8.63 KN /m ,土的容重γ=18 KN / m3 ，内摩擦角 Ф=15º，土
的内聚力C= 10 Kpa ,管与土的粘着力C′= 10 Kpa , 标准贯入数 N = 4 ,复土
深度H = 7 m ，顶程L = 100m 。
1、总顶力为初始顶力与各种阻力之和
F = F0 + [(πBCq + W ) μ′+ πBC C′] L
F — 总顶力 （ KN ） F0 — 初始顶力 BC — 管外径
q — 管周边均布载荷 （ Kpa ） μ′— 管与土之间的摩擦系数
2、初始顶力 F0 = 13.2πBC N
=13.2×3.14×1.2×4
=198.95（ KN ）
3、挖掘直径 B t = BC + 0.1 =1.2 +0.1 = 1.3 m
4、管顶的扰动宽度 B e = B t [ )245cos(245sin(1）]
=1.3×(79.061.1) = 2.65 m
5、土的摩擦系数 μ = tgΦ=tg15º= 0.268
6、土的太沙基载荷系数
Ce = )21BeK（[ 1-e)2HBek（]= 202.01[1-0.243]
= 3.748 m
7、管顶上方土的垂直载荷
市政工程顶管施工方案
市政工程顶管施工方案市政工程顶管施工方案一、施工前的准备工作1.施工前，要对施工区域进行详细的勘测，确保施工的准确定位和设计的准确性。
2.对施工区域的地下管线进行清理和标识，避免施工过程中对现有管线造成损坏。
3.确定施工区域的施工轴线和标高，并进行测量和标注，确保施工的准确性。
4.购买所需要的施工材料和设备，并对其进行检查和测试，确保施工的顺利进行。
二、施工过程中的安全措施1.施工现场周围设置警示标识和围栏，确保施工区域的安全。
2.施工人员必须佩戴安全帽、安全鞋等个人防护装备，确保人员的安全。
3.在施工过程中，禁止吸烟、明火作业，避免引发火灾事故。
4.对施工现场进行定期清理，确保施工现场整洁，避免杂物堆积造成事故。
5.在施工过程中，监测地下水位和地质情况，及时采取措施，防止地下水渗漏和地质灾害。
三、施工的技术要求1.施工方案应按照国家相关标准和规范进行，确保施工质量。
2.施工过程中，应采用合适的施工方法和施工工艺，保证施工的高效和安全。
3.对于无法避免的土方开挖和支护工作，应采用合理的土方开挖和支护方案，确保施工的稳定性。
4.对于涉及现有道路、管道等设施的施工部分，应制定详细的施工方案和保护措施，确保现有设施的完好和安全。
5.对于施工过程中出现的问题，及时进行技术处理和调整，确保施工的顺利进行。
四、施工后的验收和维护1.施工完成后，对施工质量进行验收，确保施工达到设计要求和规范要求。
2.对施工完成的区域进行清理和整理，保持施工区域的干净和整洁。
3.做好施工地点周围环境的修复工作，保持环境的卫生和美观。
4.对新建的管线和设施进行保养和维护，确保其正常运行和使用。
5.及时处理施工过程中出现的问题和投诉，保持与当地政府和居民的良好沟通和关系。
综上所述，市政工程顶管施工方案需要在施工前进行充分的准备工作，施工过程中要注重安全措施和技术要求，施工后要进行验收和维护工作，以确保施工的顺利进行并达到预期的效果。
污水管道顶管施工方案
冀州市绿园污水处理厂配套管网工程顶管施工方案污水工程顶管施工方案一、编制依据1．根据河北省有关政策及法规；2．给排水施工及验收规范；3．设计图纸及要求；4．线路沿线地质勘察资料；5．现场实地考察情况；6．我单位从事顶进施工的经验和技术能力。
二、工程概况（一）工程概况该工程位于东湖大街（人和大道-冀新路段），管道埋设最深处达到3.57米，管材d800mm，顶管施工，Ⅲ级钢筋混凝土钢承口管，橡胶圈密封。
WB-1-WB-5全长218.595米，WB-1坐标X=4157509.907、Y=509199.423，高程点=20.275,坡度0.8%。
（二）工程地质条件（1）地理位置该工程位于106国道东侧。
（2）地形、地貌该段污水管顶管沿线，道路完整，地形较平坦，建筑物稀少，相对高度差0.8米左右。
三、施工部署我们将组织高素质精干队伍，强有力的管理机构，精良的施工机械设备迅速进场，建立健全施工所需相应职能部门，完善管理结构层，满足该工程的需要，确保一个月之内完成该污水工程。
四、施工方案根据该工程的特点，采用人工顶管，进行管道顶进施工方法。
首先对已经开挖工作坑进行沉井护壁，防护处理后进行管道顶进，完毕后对管道与砂层之间进行处理，防止原地层下沉，对穿越的路面造成破坏。
五、施工管理组织机构施工管理组织机构图六、主要施工方法组长项目经理：副组长现场负责：副组长技术主管：工程师安全员质检员测量员试验员顶管施工主要工艺流程施工准备——测量放线——场地平整——设置施工标志和隔离带——工作坑开挖设置——设备安装——管道顶进——闭水实验。
（一）施工准备1、进场后迅速进行临时设施搭设，及时解决施工用电和生活用电。
2、熟悉图纸，了解顶进管道的实际长度，埋深，管道的设计要求和结构要求，掌握穿越段地质情况。
3、与相关部门取得联系，办理有关手续，了解穿越段地下管线，障碍物实际情况，确保施工正常顺利进行。
4、配备相关的设备、材料及各种辅助设施。
顶管施工方案精选全文完整版
可编辑修改精选全文完整版顶管施工方案编制人：文建余一、编制依据（1）施工设计图纸；（2）桃花工业园道路工程宁西路《岩土工程勘察报告》（2008105.）（3）适用于本工程的国家现行施工及验收规范：《给水排水构筑物施工及验收规范》 GBJ141-90《电气设备安装工程和验收规程》 GBJ232-83《给水排水管道工程施工及验收规范》 GB50268-97《预应力与自应力钢筋砼管用橡胶密封圈》ZBQ43002-87《混凝土管用混凝土抗压强度试验方法》 GB11837-89《市政排水管渠工程质量检验评定标准》 CJJ3-90《砌筑砂浆配合比设计规程》 JGJ/T98-1996《砌体工程施工及验收规范》 GB50203-1998《混凝土质量控制标准》 GB50164-1992《市政工程施工技术资料管理规定》顶管施工技术及验收规范二、工程概况本工程位于合肥桃花工业园拓展区，为新建工程，我单位承建的宁西路19标污水管道工程，全长1652.3米，管道位于道路中心线南14米；其中有285m HDPE400采用明挖施工；LXW1#~LXW18#、LXW5#~LXW5-1#共计1367.3米采用顶进法施工，管材为Ⅲ型D800钢筋混凝土管道（即F管）；沿线管道埋深为6~13米；管道覆土小于6米时采用砖砌筑检查井，污水检查井为Ф1000圆井9 座；污水检查井为Ф1500圆井3座；管道覆土超过6米时采用钢筋混凝土检查井，Ф1500圆形钢筋混凝土检查井13座，Ф2000圆形钢筋混凝土检查井16座。
三、主要工程量主要工程数量表项目名称规格单位数量备注钢筋混凝土钢承口排水管（F管） D800 M 1367.3污水顶管砼检查井Φ2000座 7 污水顶管砼接收井Φ2000座 9 污水顶管砌筑接收井Φ1500座 1四、施工总体部署（1）施工组织机构为加强领导，确保工程质量、安全生产和文明施工，保证工程进度，并结合本工程点多、线长等特点，我们将成立项目经理部，全面负责组织施工。
市政工程顶管施工方案
市政工程顶管施工方案一、项目背景和目标市政工程是指城市基础设施的建设、维护和改造工程。
而顶管施工是市政工程中的一项重要工作，其主要目标是确保城市道路、下水道、通信、电力等基础设施的正常运行和使用。
本文档旨在提供市政工程顶管施工方案的详细说明和操作步骤，以实现施工的顺利进行和项目目标的成功实现。
二、施工内容和范围市政工程顶管施工主要包括以下内容和范围：1.顶管材料选择及采购：根据工程需要和设计要求，选择符合标准的顶管材料，并进行采购工作。
2.施工准备：包括现场勘查、土方开挖、设备搭建、场地平整等工作，确保施工平台和条件的具备。
3.顶管施工：根据设计要求和方案，进行顶管的铺设、连接、固定等工作，确保施工质量和施工进度的合理控制。
4.施工验收：对完成的顶管施工进行验收，核实施工质量和达到设计要求的程度。
三、施工步骤和流程1. 顶管材料选择及采购1.根据工程设计要求和管道功能，确定顶管材料的种类和型号。
2.进行材料的供应商调研，并获取相关材料的报价和性能指标。
3.按照工程预算和供应商评估结果，选择合适的供应商，并与其签订采购合同。
4.完成顶管材料的采购，并进行相关材料的验收工作。
2. 施工准备1.进行现场勘查，在合适的区域选择适宜的施工位置。
2.进行土方开挖工作，确保顶管的埋设深度符合设计要求。
3.搭建施工所需的临时设施，包括施工平台、办公室、仓库等。
4.对施工场地进行平整和清理工作，确保施工的顺利进行。
3. 顶管施工1.根据设计要求和施工方案，进行顶管的铺设工作。
2.进行顶管的连接工作，确保连接紧密并防止泄漏。
3.进行顶管的固定工作，确保顶管稳定且不易移动。
4.对顶管施工过程中出现的问题进行及时处理，确保施工质量。
4. 施工验收1.对顶管施工完成后进行验收，确保施工质量和设计要求的达标程度。
2.对验收结果进行记录和整理，并将相关文件归档。
3.若发现存在问题或不符合要求的情况，及时进行整改和修复。
4.完成整改和修复工作后，进行最终验收和项目交接。

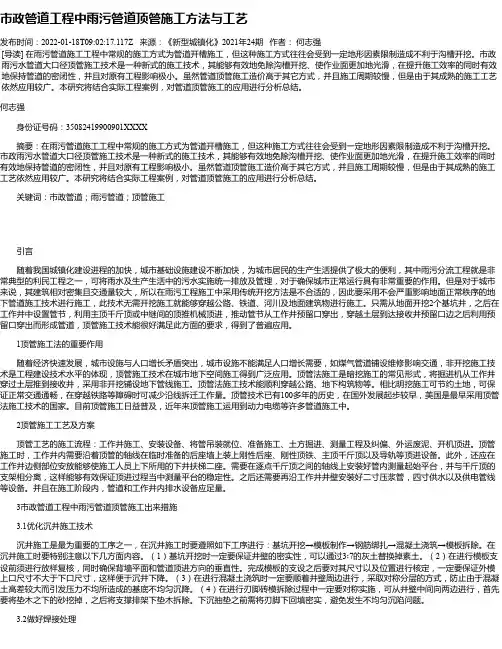

市政管道工程中雨污管道顶管施工方法与工艺
市政管道工程中雨污管道顶管施工方法与工艺发布时间：2022-01-18T09:02:17.117Z 来源：《新型城镇化》2021年24期作者：何志强[导读] 在雨污管道施工工程中常规的施工方式为管道开槽施工，但这种施工方式往往会受到一定地形因素限制造成不利于沟槽开挖。
市政雨污水管道大口径顶管施工技术是一种新式的施工技术，其能够有效地免除沟槽开挖、使作业面更加地光滑，在提升施工效率的同时有效地保持管道的密闭性，并且对原有工程影响极小。
虽然管道顶管施工造价高于其它方式，并且施工周期较慢，但是由于其成熟的施工工艺依然应用较广。
本研究将结合实际工程案例，对管道顶管施工的应用进行分析总结。
何志强身份证号码：35082419900901XXXX摘要：在雨污管道施工工程中常规的施工方式为管道开槽施工，但这种施工方式往往会受到一定地形因素限制造成不利于沟槽开挖。
市政雨污水管道大口径顶管施工技术是一种新式的施工技术，其能够有效地免除沟槽开挖、使作业面更加地光滑，在提升施工效率的同时有效地保持管道的密闭性，并且对原有工程影响极小。
虽然管道顶管施工造价高于其它方式，并且施工周期较慢，但是由于其成熟的施工工艺依然应用较广。
本研究将结合实际工程案例，对管道顶管施工的应用进行分析总结。
关键词：市政管道；雨污管道；顶管施工引言随着我国城镇化建设进程的加快，城市基础设施建设不断加快，为城市居民的生产生活提供了极大的便利，其中雨污分流工程就是非常典型的利民工程之一，可将雨水及生产生活中的污水实施统一排放及管理，对于确保城市正常运行具有非常重要的作用。
但是对于城市来说，其建筑相对密集且交通量较大，所以在雨污工程施工中采用传统开挖方法是不合适的，因此要采用不会严重影响地面正常秩序的地下管道施工技术进行施工，此技术无需开挖施工就能够穿越公路、铁道、河川及地面建筑物进行施工。
只需从地面开挖2个基坑井，之后在工作井中设置管节，利用主顶千斤顶或中继间的顶推机械顶进，推动管节从工作井预留口穿出，穿越土层到达接收井预留口边之后利用预留口穿出而形成管道，顶管施工技术能很好满足此方面的要求，得到了普遍应用。
顶管施工方案
文化路(任丘路—中原路)污雨水管线工程顶管施工安全技术方案施工单位：中原油田建设集团市政建设工程处现场考察：方案编制：作业负责人：技术审核：安全复审：审批：中原油田建设集团市政建设工程处二〇〇九年六月十日目录一、工程概况二、工程项目HSE组织机构及职责三、施工工艺流程四、施工前期准备五、施工技术措施六、质量保证措施七、危险有害因素识别、评价八、安全对策措施九、应急预案十、文明施工十一、培训与演练一、工程概况：文化路是中原油田基地规划的城市次干道，位于基地文明路与盘锦路之间，油田测井公司、采油院、井下作业一处分别位于文化路的两侧。
目前文化路整体还没有开通，此段属新建工程。
工程的建设完工将对缓解油田总部地区交通拥挤的状况和改善市区环境具有重要意义。
文化路平面设计根据规划给定的坐标控制点，依照规划道路走向定线，道路全线为一直线段。
根据沿线单位的布臵，为便于其车辆出入，共设臵两个路口，转弯半径分别为9m和6m，路口与现状道路相顺接。
文化路污水管线全长360米，管径为d800，因埋设深度较深，沟槽开挖工作量大，且污水管线埋设沿线有多道通信光缆、高压电缆、供水管线、供暖管线和一道天燃气管线，采用开挖施工对沿途线路破坏较大且不安全，故全部改为d800Ⅱ级钢承口橡胶圈接口钢筋砼管顶进施工，新增Φ1500污水检查井7座。
在新增污水井W2、W4、W6处设臵顶管操作坑，向两侧井位顶进施工，在W1、W3、W5、W7处设臵接受坑进行顶管施工。
二、工程项目HSE组织机构及职责1.主管安全生产的项目经理是本项目HSE管理工作的第一责任人,具体负责以下工作：a) 贯彻实施HSE管理体系文件；b) 在HSE管理活动中以身作则，树立正确的行为榜样；c) 确认项目中所有人员的职责，并定期检查考核；d) 加强HSE教育，提高职工的HSE意识和专业技能；e) 定期组织HSE检查，积极消除事故隐患。
2.组织机构HSE管理领导小组副组长：王玉泉HSE管理领导小组成员：刘建勇、田辉、安海峰徐玉泉、周长民、李振峰、马宁、吴洪良、常贵山3.各级人员HSE职责表：三、施工工艺流程四、施工前期准备1、临时设备准备：（1）施工便道：利用就近道路，以便材料及设备进出场。
顶管施工方案
江东工业园区启动区块DN1000污水管工程(市本级中心泵站出水管临江段)顶管施工方案编制人：审核人：批准人：杭州中航市政工程有限公司二〇一〇年六月顶管施工方案一、工程概况江东工业园区启动区块DN1000污水管工程(市本级中心泵站出水管临江段)，管线管径为DN1000，全长约5.38公里，途中倒虹管5座，穿世纪大道顶管1处，检查井12座，阀门井4座。
管道主要采用承插式预应力钢筋砼管DN1000、橡胶圈柔性接口。
倒虹管采用钢管，管径为DN1000。
转弯处设砼支墩，检查井、阀门井均为钢筋砼检查井。
顶管工程主要为穿越世纪大道、顶管长度为90.92米。
采用先顶DN1200钢套管，然后再推入DN1000钢管，钢管均采用Q235钢制作，壁厚为12mm。
顶管一边设工作井，一边设接受井，井体均用Ｃ25防水混凝土，抗渗标号为Ｓ6，底板下封底混凝土用C20素混凝土。
顶管在4+049.66-4+140.58段长度约90.92米，采用套管口径须Φ1200钢管，埋深约6米。
由工作井向接收井顶进,顶进长度为90.92米。
由于供水管及周边电缆阻挡,工作井为尽量减少开挖范围，同时为防止流砂，采用沉井法施工。
在顶管各施工阶段井点降水的底下水位标高要严格控制，控制在底板底-1.0米以下，严防漂浮事故，二、工程特点地质结构复杂，埋置深、工作场地位于世纪大道，地下管线及构筑物众多，施工难度较大，工期较紧，整个工程包括准备工作要求在90天内完成。
根据现场踏勘，本工程顶管所处地质为粉质砂土，含水量较高，且透水性大，在施工中应做好降水工作，防止砂土层产生流动，并采用相应的地基处理方法，尽量减少土体扰动。
为保证工程顺利进行，应考虑各种不利因素条件下工程施工时如工作面通风、排水的技术措施和各种事故如管道及竖井补漏、工作面塌方处理方法，制订合理技术措施，精心组织施工，以确保优质、高速、顺利完成施工任务。
三、施工布置：顶进井施工时，井位北侧铺设塘渣便道，长20M，宽5M，结构为30cm，塘渣+10cm碎石。
顶管工程施工方案方案精选全文完整版
可编辑修改精选全文完整版柳明家园东区顶管工程施工方案1 、工程概况本次施工中顶管施工部分（φ1050）约47米。
由于此次施工深度土层为回填砂石土层，为了保证顶进的可行性，同时降低顶进成本，我项目部计划设置一座顶管工作坑，分别向两条市政干线顶进，一条为雨水管线，长度约为25米，深度约为7.5米，一条为污水管线，长度约为22米，深度约为5.5米，分别直接顶进下游雨水及污水干线。
2、顶管工作坑施工2.1、顶管工作坑施工流程：2.2、顶坑位置的选择a. 考虑到现况道路、材料、设备、电源、水源干扰及节约等因素；b. 有可利用的坑壁原状土作后背；c. 尽量选择在管线上的附属构筑物处，所以工作坑都设在检查井处；d. 工作坑处应便于排水，出土和运输，并具备有堆放少量管材及暂时存土的场所；e. 工作坑设置尽量远离建筑物；f. 设置双向顶管即每一个井位设一个顶坑并且尽可能选带转向的井位2.3、顶管工作坑尺寸计算：A、工作坑的宽度：B＝D＋2C＋2A式中：B――工作坑底宽D――顶进管子外径C――管两侧的工作宽，取2.0米A――撑板的厚度取0.3米则坑宽B＝1.25＋2*2.0+2*0.3= 5.85米（φ1050）故坑底宽可为5.85米（φ1050）。
A C D C ABB、工作坑的长度: L=L1+L2+L3+L4+L5式中: L――工作坑的长度L1――管子顶进后，顶进管节留在导轨上的最小长度，取0.4米L2――出土工作区长度，取1.5米L3――管节长度，取3米L4――顶镐长度，取1.2米L5――后背厚度，取1米由于还要调头顶进，故考虑附加0.3米则L＝0.4+1.5+3++1.2+1+0.3 = 7.4米故坑长度可设计为7米。
（顶镐和出土工作区重合）因此，顶管工作坑尺寸为：L＊B＝7米*5.85米。
2.4、工作坑支护测量定位后，开挖工作坑，当挖至2m以下后，要随挖工作坑随支立侧墙板撑，并且在板撑外加两道工字梁（I20工字梁）加固，起固定板撑和抗土侧压力的作用。
顶管施工方案
一、工程概况1.1本工程为李沧区文安路改造排水工程，顶管施工横穿重庆路，双管顶进，单管顶进长度雨水管59米，污水管道55米。
雨水管埋深5米、污水为5.5米，顶管双管净距间隔1米，顶管均为DN1000混凝土管，污水管顶到设计位臵后内穿DN300HDPE管道。
重庆路两侧慢车道下有5条自来水管道，其中东侧两条，西侧三条。
地质为岩石，顶管时采用静态爆破破碎岩石配合人工凿石施工。
施工时先顶进污水管道，待污水管道顶进10米以后，再顶进雨水管道。
二、施工前的准备工作2.1对周围环境进行考察，了解地质、水流量、建筑材料、施工运输线等。
2.2对周围地下管线调查，查明各类原管线及拟管线的位臵和高程，明确各种施工管线的分布情况，确保安全。
2.3办理各种开工手续，如需甲方办理应及时提出解决。
2.4场地进行三通一平，施工机具、机械分批入场，引测、复测水准点及坐标控制点，进行测量放样。
2.5由项目技术负责人进行图纸会审并进行技术交底，施工组织设计交底。
2.6临时用水、用电提前供至施工现场，备好注浆设备，使用时随时开用。
三、施工方案1总施工工艺流程彩钢板围挡施工工作坑四周混凝土防护工作棚及工作平台支撑设备安装就位顶管施工支撑设备拆除（顶管段）检查井砌筑防水施工或闭水试验竣工清理及恢复2施工工艺2.1施工围挡在施工范围内采用全线彩钢板封闭施工2.2工作坑尺寸：根据管道设计埋深确定工作坑高度，其他尺寸及配筋详见工作坑混凝土平面图（一），工作坑混凝土剖面图（二）。
工作坑混凝土平面图（一）500 5000400 400 5000 400注：钢筋为直径16mm双层双向布臵，间距200mm工作坑混凝土剖面图（二）400 5000 4002.2.1工作坑施工1工作坑施工程序：基坑测量放样 基坑开挖 立井筒内模和支架 钢筋挷扎 立外模和支架 浇捣混凝土 养护及拆模 封砌预留孔 绑扎底板钢筋、浇捣底板混凝土 混凝土养护 回填。
基坑测量放样2测量及放样根据沉井设计图纸和工程地质报告所揭示的地质情况，整平场地后，根据工作坑的中心座标定出沉井中心桩、纵横轴线控制桩及基坑开挖边线。
市政工程长距离顶管施工方案
1 编制依据、原则依据：（1）深圳市市政设计院设计的施工图纸（2）《给水排水管道工程施工及验收规范》（GB50268-97）（3）《给排水构筑物施工及验收规范》（GBJ141-90）（4）其他有关现行国家和行业施工验收规范和标准（5）我公司有关给排水工程、开挖、顶管的施工经验。
原则：（1）严格按照工程设计图和地质勘探资料说的内容和要求，保工程结构强度、使用功能、外观整洁美观；（2）严格执行国家及行业有关规程、规范、标准及法规；（3）符合穿越地区城乡总体规划和环境保护、文明施工要求；（4）在保证工程施工安全、质量的基础上，确保工期、降低造价；（5）采用先进成熟的施工管理方法、施工工艺、施工设备和施工材料、增加科技含量，使本工程做到技术先进、安全可靠、经济实用。
2 工程概况本工程是龙华污水处理厂配套污水干管工程龙华河和大浪河的下游标段，位于原巴乡鱼头至碧海云天段设计管径为DN1650，总长约620米，DN1800管道长约560米。
现工作井和接受井均已制作完成。
因受现场条件和地下建筑物的限制，管道沿线没有场地制作顶管工作井，故采取长距离曲线顶管一次顶进。
3 施工总平面布置施工总平面布置见附页4 施工组织机构及总体部署本工程设置一个项目经理部，统一管理和协调三个工段的施工。
具体组织机构如下表：本工程DN1650及DN1800工作井均已制作完成，将分别从两工作井同时顶进至接受井。
5 工作井制作后注浆加固工作井采用沉井法施工，制作完毕后，管道顶进时要承受超过800t 的顶管推力，故工作井在管道顶进中必定会产生位移，影响顶管的操作，严重时会使工作井结构遭到破坏。
为防止上述情况的发生，保证顶进时工作井周围土体具有足够的稳定性，在工作井制作完毕后必须对井壁外四周土层注浆加固，增加土体对工作井的约束力。
在周围5m～10m宽范围内注浆，注浆孔按梅花形布置，间距1m，每座井约需192孔。
注浆孔的平均深度约12m，采用机械钻孔，孔径为50mm，钻孔成型并清孔后，再插入注浆管注浆。
