伺服驱动器工作原理
目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，
伺服驱动器（图1）
[1]
可以实现比较复杂的控制算法，实现数字化、网络化和智能化。
功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。
功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。
经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。
功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程。
整流单元（AC-DC）主要的拓扑电路是三相全桥不控整流电路。
随着伺服系统的大规模应用，伺服驱动器使用、伺服驱动器调试、伺服驱动器维修都是伺服驱动器在当今比较重要的技术课题，越来越多工控技术服务商对伺服驱动器进行了技术深层次研究。
编辑本段基本要求
伺服进给系统的要求
1、调速范围宽
2、定位精度高
3、有足够的传动刚性和高的速度稳定性
4、快速响应，无超调
为了保证生产率和加工质量，除了要求有较高的定位精度外，
伺服驱动器（图2）
[2]
还要求有良好的快速响应特性，即要求跟踪指令信号的响应要快，因为数控系统在启动、制动时，要求加、减加速度足够大，缩短进给系统的过渡过程时间，减小轮廓过渡误差。
5、低速大转矩，过载能力强
一般来说，伺服驱动器具有数分钟甚至半小时内1.5倍以上的过载能力，在短时间内可以过载4～6倍而不损坏。
6、可靠性高
要求数控机床的进给驱动系统可靠性高、工作稳定性好，具有较强的温度、湿度、振动等环境适应能力和很强的抗干扰的能力。
对电机的要求
1、从最低速到最高速电机都能平稳运转，转矩波动要小，尤其在低速如0.1r/min或更低速时，仍有平稳的速度而无爬行现象。
2、电机应具有大的较长时间的过载能力，以满足低速大转矩的要求。
一般直流伺服电机要求在数分钟内过载4～6倍而不损坏。
3、为了满足快速响应的要求，电机应有较小的转动惯量和大的堵转转矩，并具有尽可能小的时间常数和启动电压。
4、电机应能承受频繁启、制动和反转。
编辑本段有关参数
位置比例增益
1、设定位置环调节器的比例增益；
2、设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。
但数值太大可能会引起振荡或超调；
3、参数数值由具体的伺服系统型号和负载情况确定。
位置前馈增益
1、设定位置环的前馈增益；
2、设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小；
3、位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡；
4、不需要很高的响应特性时，本参数通常设为0表示范围：0~100%。
速度比例增益
1、设定速度调节器的比例增益；
2、设置值越大，增益越高，刚度越大。
参数数值根据具体的伺服驱动系统型号和负载值情况确定。
一般情况下，负载惯量越大，设定值越大；
3、在系统不产生振荡的条件下，尽量设定较大的值。
速度积分时间常数
1、设定速度调节器的积分时间常数；
2、设置值越小，积分速度越快。
参数数值根据具体的伺服驱动系统型号和负载情况确定。
一般情况下，负载惯量越大，设定值越大；
3、在系统不产生振荡的条件下，尽量设定较小的值。
速度反馈滤波因子
1、设定速度反馈低通滤波器特性；
2、数值越大，截止频率越低，电机产生的噪音越小。
如果负载惯量很大，可以适当减小设定值。
数值太大，造成响应变慢，可能会引起振荡；
3、数值越小，截止频率越高，速度反馈响应越快。
如果需要较高的速度响应，可以适当减小设定值。
最大输出转矩设置
1、设置伺服电机的内部转矩限制值；
2、设置值是额定转矩的百分比；
3、任何时候，这个限制都有效定位完成范围；
4、设定位置控制方式下定位完成脉冲范围；
5、本参数提供了位置控制方式下驱动器判断是否完成定位的依据，当位置偏差计数器内的剩余脉冲数小于或等于本参数设定值时，驱动器认为定位已完成，到位开关信号为ON，否则为OFF；
6、在位置控制方式时，输出位置定位完成信号，加减速时间常数；
7、设置值是表示电机从0~2000r/min的加速时间或从2000~0r/min的减速时间；
8、加减速特性是线性的到达速度范围；
9、设置到达速度；
10、在非位置控制方式下，如果电机速度超过本设定值，则速度到达开关信号为ON，否则为OFF；
11、在位置控制方式下，不用此参数；
12、与旋转方向无关。
安川伺服驱动器的工作原理
安川伺服驱动器的工作原理
安川伺服驱动器是一种用于控制伺服电机运动的设备，具有高精度、高响应和高稳定性等特点，广泛应用于工业自动化控制系统中。
其工作原理主要包括信号采集、控制信号生成、电压转换、功率放大和电机驱动等几个关键步骤。
首先，安川伺服驱动器通过信号采集模块，获取来自外部的位置、速度和力矩等控制信号。
这些信号可以来自于PLC（可编程逻辑控制器）、PC（个人计算机）或其他传感器。
信号采集后，控制信号生成模块会将其转化为适合驱动器内部逻辑的数字信号。
这个过程包括信号滤波、采样和量化等步骤，以确保控制信号的准确性和可靠性。
接下来，电压转换模块将数字信号转换为对应的电压或电流信号。
伺服电机通常使用三相交流电源供电，所以驱动器需要将信号转换为针对电机的三相交流电。
然后，功率放大模块会将低电压或电流信号放大成足够大的电压或电流，以便能够驱动伺服电机。
这样，驱动器就能够通过控制输出的电压或电流来控制电机的运动。
最后，驱动器会将放大后的电压或电流信号传递给伺服电机，实现对电机的驱动控制。
驱动器会根据控制信号和电机的反馈信息，动态地调整输出信号以实现精准的运动控制。
在伺服电机运动过程中，驱动器会不断地接收来自电机的反馈信号，包括电机位置、速度和力矩等信息。
这些反馈信号会通过驱动器内部的闭环控制系统进行处理和比较，以实现与控制信号的精确匹配和稳定控制。
总结起来，安川伺服驱动器的工作原理可以分为信号采集、控制信号生成、电压转换、功率放大和电机驱动等几个步骤。
通过这些步骤，驱动器能够实现精确的控制信号转换和电机驱动，从而实现高精度、高响应和高稳定性的运动控制。
脉冲控制伺服驱动器的原理
脉冲控制伺服驱动器的原理
脉冲控制伺服驱动器的原理是通过向驱动器发送一系列脉冲信号，控制驱动器的运动和位置。
脉冲信号的频率和脉冲宽度决定了驱动器的速度和位置。
脉冲控制伺服驱动器的工作原理可以分为以下几个步骤：
1. 控制信号生成：控制信号通常由控制器或计算机产生。
控制信号是一系列脉冲信号，其中包含了运动指令和参数信息。
2. 信号解码：驱动器接收到控制信号后，会对信号进行解码。
解码过程将控制信号转换为电流信号或脉冲信号，以便驱动器可以理解和执行指令。
3. 信号放大：解码后的信号通常很弱，需要通过信号放大器放大到适当的电平，以便能够驱动伺服电机。
4. 电机驱动：放大后的信号被发送到伺服驱动器，驱动器根据接收到的信号控制伺服电机的速度和位置。
脉冲信号的频率和脉冲宽度决定了电机的转速和位置。
5. 反馈控制：驱动器会根据电机的运动状态和位置发送回馈信号给控制器。
控制器通过比较反馈信号和期望信号，来调整控制信号的参数，从而实现更精确的运动控制。
脉冲控制伺服驱动器适用于需要高精度和高速运动的应用，如机械加工、机器人控制等。
它具有响应速度快、精度高、可靠
性强的特点。
但同时，它对控制信号的稳定性和精度要求也较高。
伺服驱动器的基础知识
伺服驱动器的基础知识伺服驱动器是一种控制电机运动的电子设备，它广泛应用于工业自动化和机械系统中。
本文将介绍伺服驱动器的基础知识，包括其工作原理、分类以及在实际应用中的应用场景。
一、工作原理伺服驱动器的工作原理可以简单描述为输入指令信号通过控制电路产生控制信号，通过功率放大电路放大后驱动电机运动。
其具体工作过程如下：1. 输入指令信号：通常采取模拟量输入或数字量输入的方式，如模拟电压、电流信号或脉冲信号。
2. 控制电路：将输入信号进行放大、滤波和比较操作，产生控制信号。
3. 功率放大电路：将控制信号经过放大电路放大后，输出给电机。
4. 电机驱动：根据电机的特性和控制信号，实现电机的运动控制。
二、分类根据其控制方式和应用场景的不同，伺服驱动器可以分为多种类型。
下面介绍常见的几种分类：1. 位置式伺服驱动器：通过比较输入信号和反馈信号的位置差异，控制电机的角度或位置。
适用于需要精确定位和控制的场景。
2. 速度式伺服驱动器：根据输入信号和反馈信号的速度差异，控制电机的转速。
适用于需要精确控制转速的场景。
3. 力矩式伺服驱动器：通过控制输入信号和电机输出的力矩差异，实现对电机扭矩的控制。
适用于需要精确控制力矩的场景。
4. 力式伺服驱动器：根据输入信号和输出信号的力差异，控制电机的力量输出。
适用于需要精确控制力量输出的场景。
三、应用场景伺服驱动器广泛应用于各种机械系统和工业自动化领域。
以下是几个常见的应用场景：1. 机床：伺服驱动器可用于控制切削和加工过程中的工作台、进给轴等部件的运动，提高精度和效率。
2. 机器人：伺服驱动器可用于控制机器人的关节和末端执行器，实现各种复杂的运动和任务。
3. 包装机械：伺服驱动器可用于控制包装机械上的输送带、旋转盘等部件的运动，确保产品的准确定位和包装效果。
4. 输送系统：伺服驱动器可用于控制输送带、滚筒等设备的运动，实现物料的精确运输和分拣。
5. 印刷设备：伺服驱动器可用于控制印刷设备上的印刷板、卷筒等部件的运动，提高印刷质量和速度。
伺服电机驱动器原理
伺服电机驱动器原理伺服电机驱动器是一种能够控制伺服电机运动的装置，它是实现伺服系统闭环控制的重要组成部分。
在工业自动化领域，伺服电机驱动器被广泛应用于各种机械设备和自动化系统中，其原理和工作方式对于提高生产效率和产品质量具有重要意义。
伺服电机驱动器的原理主要包括控制信号的生成、电流控制和速度控制三个方面。
首先，控制信号的生成是指通过控制器产生一定的控制信号，作为输入信号传递给伺服电机驱动器，以控制电机的运动。
其次，电流控制是指伺服电机驱动器通过控制电流的大小和方向，来控制电机的转矩和位置。
最后，速度控制是指伺服电机驱动器根据输入的控制信号，控制电机的转速和位置，实现精确的运动控制。
在伺服电机驱动器中，控制信号的生成是实现伺服系统闭环控制的关键。
控制信号通常由控制器根据系统要求和运动规划生成，包括位置指令、速度指令和加速度指令等。
这些控制信号经过处理后，作为输入信号传递给伺服电机驱动器，驱动器根据输入信号的变化来调节电机的运动状态，实现精确的位置和速度控制。
另外，电流控制是伺服电机驱动器实现精确运动控制的重要手段。
通过对电流大小和方向的控制，驱动器可以调节电机的转矩和位置，实现精确的位置控制和力矩控制。
电流控制的精度和稳定性对于伺服系统的性能有着重要的影响，因此伺服电机驱动器通常采用先进的电流控制技术，如矢量控制和磁场定向控制，来实现精确的电流调节。
此外，速度控制是伺服电机驱动器实现精确运动控制的关键之一。
伺服电机驱动器通过对电机的转速和位置进行精确控制，可以实现高速、高精度的运动控制，满足不同工业自动化应用的需求。
速度控制通常采用闭环控制方式，通过对电机的速度进行实时监测和调节，来实现精确的速度控制和运动规划。
综上所述，伺服电机驱动器通过控制信号的生成、电流控制和速度控制等方式，实现精确的运动控制，广泛应用于工业自动化领域。
其原理和工作方式对于提高生产效率和产品质量具有重要意义，是现代工业自动化系统中不可或缺的关键技术。

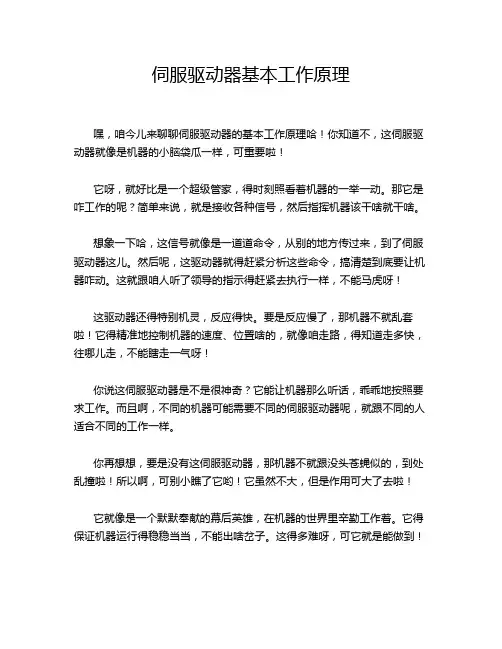

伺服驱动器基本工作原理
伺服驱动器基本工作原理嘿，咱今儿来聊聊伺服驱动器的基本工作原理哈！你知道不，这伺服驱动器就像是机器的小脑袋瓜一样，可重要啦！它呀，就好比是一个超级管家，得时刻照看着机器的一举一动。
那它是咋工作的呢？简单来说，就是接收各种信号，然后指挥机器该干啥就干啥。
想象一下哈，这信号就像是一道道命令，从别的地方传过来，到了伺服驱动器这儿。
然后呢，这驱动器就得赶紧分析这些命令，搞清楚到底要让机器咋动。
这就跟咱人听了领导的指示得赶紧去执行一样，不能马虎呀！这驱动器还得特别机灵，反应得快。
要是反应慢了，那机器不就乱套啦！它得精准地控制机器的速度、位置啥的，就像咱走路，得知道走多快，往哪儿走，不能瞎走一气呀！你说这伺服驱动器是不是很神奇？它能让机器那么听话，乖乖地按照要求工作。
而且啊，不同的机器可能需要不同的伺服驱动器呢，就跟不同的人适合不同的工作一样。
你再想想，要是没有这伺服驱动器，那机器不就跟没头苍蝇似的，到处乱撞啦！所以啊，可别小瞧了它哟！它虽然不大，但是作用可大了去啦！它就像是一个默默奉献的幕后英雄，在机器的世界里辛勤工作着。
它得保证机器运行得稳稳当当，不能出啥岔子。
这得多难呀，可它就是能做到！咱平时用的好多东西，里面可都有伺服驱动器的功劳呢。
比如那些自动化的生产线，没有它能行不？那肯定不行呀！它就是让一切都变得那么有序，那么高效。
总之呢，这伺服驱动器的基本工作原理虽然听起来有点复杂，但其实也不难理解。
只要咱用心去感受，去体会，就一定能明白它的重要性和神奇之处。
咱可得好好感谢这些小小的家伙，是它们让我们的生活变得更加便利和精彩呀！所以啊，以后再看到那些厉害的机器，可别忘了里面有伺服驱动器的一份大功劳哟！。
伺服驱动系统工作原理
伺服驱动系统工作原理
1.输入信号处理：伺服驱动系统接收来自控制器的输入信号，这些信号通常是模拟或数字信号。
输入信号经过处理后将传递给驱动器。
2.反馈信号采集：伺服驱动系统通过反馈装置采集伺服电机的位置或速度信息。
反馈装置可以是编码器、位置传感器等。
这些反馈信号将用于控制伺服电机的运动。
3.误差计算：伺服驱动系统将输入信号和反馈信号进行比较，计算出误差。
误差是控制器用来调整驱动器输出信号的基础。
4.控制算法：伺服驱动系统根据误差通过控制算法计算出控制信号。
控制算法可以是比例、积分、微分（PID）算法或其他不同的算法。
5.输出信号发生：控制信号通过驱动器传递给伺服电机。
驱动器将控制信号转换为适合电机的高压脉冲信号，用于驱动电机。
6.电机运动控制：伺服驱动系统通过向电机提供适当的脉冲信号控制电机的运动。
脉冲信号的数量和频率决定了电机的转速和方向。
7.反馈闭环控制：驱动器将反馈信号与控制信号进行比较，根据误差重新调整控制信号，实现对电机位置和速度的精确控制。
这种反馈闭环控制可以有效抵消负载变化、摩擦力和其他不确定性所引起的误差。
总体来说，伺服驱动系统通过不断地比较反馈信号与期望信号，对驱动器输出信号进行调整，从而实现对伺服电机位置、速度和扭矩的精确控制。
伺服驱动系统的工作原理极其重要，它适用于各种需要精确控制的应用，例如机械加工、自动化设备以及机器人等领域。
伺服驱动器的控制原理
伺服驱动器的控制原理
伺服驱动器具有控制系统，主要由控制器、输入信号接口、逻辑电路、功率放大器和电机组成。
控制器是伺服驱动器的核心部件，负责接收输入信号并将其转换为适合驱动电机的信号。
不同的控制器可以根据输入信号的不同类型，如模拟信号或数字信号，进行相应的处理。
输入信号接口负责接收控制信号，它可以是来自外部设备的模拟或数字信号，也可以是由其他系统或传感器生成的信号。
输入信号接口将接收到的信号传递给控制器进行处理。
逻辑电路主要负责对输入信号进行逻辑判断、计算和运算。
它包括各种逻辑门电路、计数器、寄存器等。
逻辑电路根据输入信号与预设条件之间的逻辑关系，生成相应的输出信号，以控制电机的运行状态。
功率放大器是将控制信号放大到足够的功率，以驱动电机的关键部分。
它可以将低功率的控制信号转换为电机所需的高功率信号，通过输出一定的电流和电压来控制电机的转速和转矩。
电机是伺服驱动器的执行部件，它通过接收功率放大器输出的信号，将电能转化为机械能，从而实现驱动系统的运动。
在操作过程中，控制器通过对输入信号进行处理，并通过逻辑电路生成相应的控制信号，经过功率放大器放大后，传递给电机执行部件。
电机根据控制信号的不同而转动或停止，从而实
现对伺服驱动器的精确控制。
总之，伺服驱动器的控制原理是通过控制器、输入信号接口、逻辑电路、功率放大器和电机之间的协调工作，实现对电机动力系统的精确控制。
伺服驱动器的工作原理
伺服驱动器的工作原理伺服驱动器是一种电力传动设备，广泛应用于工业领域中的各种自动化设备和机器人等。
伺服驱动器通常与伺服电机一同使用，它通过控制电机的输出转矩、转速和角度等参数来实现对运动控制的精确控制。
这篇文章将为大家介绍伺服驱动器的工作原理，以便帮助大家更好地了解这一设备的使用。
首先，我们来了解伺服驱动器的结构。
伺服驱动器的主要构件包括电路板、功率输出模块、控制模块、信号接收模块、保护模块等。
其中，功率输出模块是伺服驱动器的核心部件，它负责将输入的控制信号转换成适合电机工作的电流，通过电机轴上的编码器反馈信号来实现对电机输出参数的闭环控制。
然后我们来了解伺服驱动器的工作原理。
伺服驱动器的工作过程中，有三个主要的环节：控制信号输入、电机驱动和反馈控制。
1. 控制信号输入伺服驱动器的控制信号输入通常用PWM信号实现。
PWM信号是一种脉冲宽度调制信号，通过改变信号的占空比来实现对电机的控制。
在伺服驱动器中，PWM信号的占空比由控制模块根据外部接收器发出的指令自动调整，来控制驱动电机的输出转矩、转速和角度等参数。
2. 电机驱动伺服驱动器通过控制电机的电流来实现对电机的驱动。
当控制模块将输入的PWM信号转换成电流信号输出时，这些电流信号会经过功率输出模块进行信号放大和过滤等处理后，送到电机的线圈中进行驱动。
通过这种方式，伺服驱动器可以实现对电机输出转矩、转速和角度等参数的有效控制。
3. 反馈控制伺服驱动器的反馈控制是通过电机上的编码器来实现的，它可以准确地反馈电机的运动状态，并将这些信息送回到控制模块中进行处理。
控制模块可以根据反馈信号实时调整控制信号的输出，来实现对电机的精确控制。
例如，如果电机转速变得偏低，控制模块将调整PWM信号的占空比以增加电机的输出转矩，从而将电机的转速提高到设定值。
总之，伺服驱动器是一种通过控制电机输出转矩、转速和角度等参数来实现对运动控制的精确控制的设备。
它通过控制模块、功率输出模块、信号接收模块和保护模块等组成的智能电路，实现了对电机的驱动和反馈控制，成为了工业自动化领域中不可或缺的一部分。
双轴伺服驱动器工作原理
双轴伺服驱动器工作原理
双轴伺服驱动器是一种用于控制和驱动机械设备的技术。
它由两个独立的轴控制器组成，分别控制机械系统的两个运动轴，例如 X 轴和 Y 轴。
双轴伺服驱动器的工作原理如下：
1. 位置反馈：驱动器配备了位置传感器，用于监测机械系统的当前位置。
这可以通过编码器、位置传感器或其他类型的反馈器件实现。
2. 控制信号：用户可以通过接口或者软件发送位置、速度和加速度等控制信号给驱动器，以指定机械系统的运动要求。
3. 信号处理：驱动器接收到控制信号后，会对信号进行数字处理，包括滤波、控制算法运算等。
该过程旨在对输入信号进行优化处理，并生成适合驱动器输出的控制信号。
4. 电力放大：驱动器使用功率放大器将处理后的控制信号转换为电流信号，用于驱动电机。
5. 电机驱动：将电流信号传送到相应的电机上，以产生力矩，从而驱动机械系统的运动。
驱动器可以通过对电机的控制来实现位置、速度和加速度的精确调整。
6. 反馈控制：驱动器持续监测电机运动状态并与位置反馈器件进行比较，以确保实际运动与预期运动一致。
如果有误差存在，
驱动器会通过调整输出信号来消除误差并使机械系统回到预定位置。
综上所述，双轴伺服驱动器可通过接收控制信号、处理信号、驱动电机和反馈控制等步骤，实现对机械系统的精确运动控制。
这种驱动器在许多工业应用中得到广泛应用，例如数控机床、印刷机械、包装机械等。
伺服驱动器的工作原理及其控制方式
伺服驱动器的工作原理及其控制方式摘要:随着工业自动化的快速发展，伺服驱动器在许多领域得到了广泛应用。
本文详细阐述了伺服驱动器概述、工作原理、控制方式及其在实践中的应用。
通过对伺服驱动器的研究，可以更好地理解其性能特点，为工业自动化的发展提供有力支持。
关键词：伺服驱动器；控制方式；执行器；原理引言伺服驱动器是一种广泛应用于工业自动化领域的电子设备，它能够将输入的电信号转化为机械运动，从而实现精确的速度和位置控制。
随着工业4.0和智能制造的快速发展，伺服驱动器在机器人、数控机床、包装机械等领域发挥着越来越重要的作用。
本文将详细介绍伺服驱动器的工作原理、控制方式及其在不同领域的应用实践。
1伺服驱动器概述伺服驱动器，又称伺服控制器，是一种将输入信号转化为机械动作的装置。
它广泛应用于各种运动控制系统中，如工业自动化、机器人、数控机床等领域。
伺服驱动器通过接受来自控制系统的指令，对电机进行精确控制，实现机械部件的精确位移、速度和加速度[1]。
2伺服驱动器的工作原理伺服驱动器主要包括控制器、功率驱动器和执行器三个部分。
其中，控制器主要负责接收输入的电信号，并根据控制策略对信号进行处理；功率驱动器则将控制器的电信号转化为大功率的电流或电压信号，以驱动执行器的运动；执行器则将功率驱动器的机械能转化为实际的机械运动[2]。
伺服驱动器的工作原理是基于反馈控制理论。
在反馈控制系统中，控制器通过比较实际输出和期望输出的差异，不断调整输入信号，以实现系统的稳定输出。
在伺服驱动器中，执行器的位置和速度信息通过编码器反馈回控制器，控制器根据反馈信息调整输入信号，以实现精确的速度和位置控制。
如下图1所示：图1 伺服驱动器的工作原理3伺服驱动器的控制方式3.1速度控制方式速度控制方式是工业自动化领域中非常重要的一个环节。
它通过控制器对输入电流或电压信号的幅度和频率进行调节，来实现对执行器速度的控制。
根据控制策略的不同，速度控制方式可以分为开环控制和闭环控制两种。
