7宝石鉴定常用仪器
珠宝玉石鉴定仪器 (2)
主讲：张林 课件制作：何志方、张林
可编辑ppt
1
珠宝玉石鉴定仪器
• 珠宝玉石鉴定仪器分为常规鉴定仪器和大型仪器 两类。在珠宝鉴定仪器中，要求重点掌握常规鉴 定仪器的原理、结构、操作方法及使用时的注意 事项。对于大型仪器，要求掌握其原理，应用和 送样要求即可。
• 珠宝玉石鉴定仪器是珠宝鉴定的重要工具。熟练 使用珠宝鉴定仪器是珠宝鉴定人员必须掌握的基 本功，是珠宝鉴定的重要基础。
• 调焦螺旋：由齿条和螺旋组成，可以升降 镜身，光学系统，以便准焦。
• 照明系统：包括底光源和顶灯。
• 此外，还有宝石夹、锁光圈、底光源档板
以及底光源开关和顶光源开关等。可编辑ppt
12
(2) 宝石显微镜的调节与使用
• 打开光源，清洁宝石，把宝石置宝石夹上。 • ①据双眼宽度调节两目镜间距； • ②调节两眼焦距，正确使用宝石显微镜时准焦步骤如下： • a. 对准目的物； • b. 旋转准焦螺旋，使一无调焦装置的目镜准焦（只用一只
• ②亮域照明法（图2-5）
• 撤掉透明的宝石的包裹体观察都是有效的，尤其有利于对色带、生长 纹和低突起的包裹体的观察。
• ③垂直照明法（图2-6）
• 关掉底光源，用顶光源垂直（或近垂直）照射宝石。主要用于表面特征 观察。适用于不透明或微透明宝石的观察，如某些透明度很差的黑曜岩 的斑晶的观察，矽线石，透辉石解理的观察；透明度较好的样品，如欧 泊变彩、彩片的观察以及优化处理样品，如B货翡翠、充填红宝石的观 察等。
• 镜臂：在镜座之上。镜臂上安装有准焦螺 旋；
• 镜身：安装在镜臂上。由光学放大系统构 成，包括目镜、变倍镜和物镜；
• 光学系统：双筒位体连续变倍宝石显微镜 有两上目镜、两个物镜和一个变倍镜（变 焦调节圈），构成两个单独的光学系统。 目镜中通常有一个带有调焦装置，有的宝 石显微镜两个目镜都有调焦装置。目镜通 常用10×，20×的；物镜常用2×，4×的。 宝石显微镜的放大倍数等于目镜倍数×物 镜倍数×变倍指数。
珠宝仪器讲义
珠宝仪器◆放大镜及显微镜◆热导仪◆密度仪◆滤色镜及二色镜◆偏光镜及分光镜◆紫外灯放大镜及显微镜一、宝石放大镜A、种类放大镜是最常用、最简便的宝石鉴定工具，它的正确使用也是宝石工作者的基本技能。
有3、10、20、25、30、50倍等多种，最常用的是10×放大镜。
B、用途⑴表面特征：包括宝石基本性质及加工质量的观察与判别。
前者如光泽、刻面棱的尖锐程度和表面光滑程度、原始晶面、解理、断口等。
后者包括宝石切磨和抛光质量、意外损伤等。
⑵内部特征：包括色带、生长纹、双晶纹、双影、包体等，鉴别二层石、三层石等。
⑶综合评判：主要用于钻石的简易鉴定和净度分级、切工分级等，是评估钻石的经济价值的重要手段。
二、宝石显微镜A、种类及结构种类有单筒显微镜、双筒显微镜、双筒变焦显微镜、双筒立体显微镜、双筒立体变焦显微镜等。
可连续放大10～70倍。
B、照明方式显微镜有两种光源，即底光源和顶光源，但用途不同。
通过调节挡光板，可提供几种不同的照明方式。
域照明法；⑵亮域照明法；⑶顶部照明法C、显微镜的用途宝石显微镜在珠宝鉴定中用于观察样品的内含物和表面特征等肉眼无法观察的现象，是合成品、优化处理品和人造品的鉴定必不可少的宝石鉴定仪器。
在钻石分级上也具有极为重要的应用，如观察净度特征、观察和评价钻石的色级。
配合多种光源照射，达到最佳观察效果。
主要用途1.检查宝石表面特征宝石表面划痕、蚀象、破损、拼合面(气泡、光泽差异)、双晶纹、三角形生长标志、生长纹、生长色带等。
2.观察宝石内部特征包括内含物的种类、形态、数量、双晶面、生长纹、颜色色形分布特点等，对含有特殊内含物的宝石具有鉴定意义。
3.观察宝石后刻面棱重影4.吸收光谱的观察以一手持式分光镜代替目镜，并使用透射照明来检测宝石的光谱特征。
5.观察干涉图用两片偏振片，使其正交，用物台下聚光镜提供收敛光，可检查宝石的干涉图，待测宝石须浸没于与其折射率相近的浸液中，并用宝石夹夹住宝石直至出现干涉图。
第四章 宝石鉴定仪器
第三节 二色镜
二色镜是用来观察宝石多色性的一种仪器。 二色镜是用来观察宝石多色性的一种仪器。
一、工作原理
当光线进入某些各向异性的有色宝石中 所显示的二种或三种体色的现象。 所显示的二种或三种体色的现象。通常一轴 晶宝石可能出现两种颜色，称为二色性； 晶宝石可能出现两种颜色，称为二色性；二 轴晶宝石出现三种颜色，称为三色性， 轴晶宝石出现三种颜色，称为三色性，统称 为多色性。 为多色性。
红色尖 晶石
变 石
祖母绿
翡 翠
第三节 二色镜
用来观察宝石多色性的一种仪器， 用来观察宝石多色性的一种仪器，由于多色性与宝石的 晶体光学性质相关，只有双折射的有色宝石才有多色性， 晶体光学性质相关，只有双折射的有色宝石才有多色性， 二轴晶的有色宝石才可能有三向色性， 二轴晶的有色宝石才可能有三向色性，二色镜有以下用 途： （1）区分各向同性与各向异性宝石，如红宝石与红 ）区分各向同性与各向异性宝石， 色尖晶石。 色尖晶石。 （2）确定二轴晶的性质。 ）确定二轴晶的性质。 （3）确定宝石的多色性颜色和强弱，作为宝石鉴定 ）确定宝石的多色性颜色和强弱， 的辅助特征。 的辅助特征。 （4）利用光轴方向没有多色性的特点确定双折射有 ） 色宝石的光轴方向，指导宝石的切磨加工。 色宝石的光轴方向，指导宝石的切磨加工。如红宝石台 面应垂直光轴方向，以便将宝石的颜色最好地显示出来。 面应垂直光轴方向，以便将宝石的颜色最好地显示出来。
获取平面偏振光
图1 自然光
图2 平面偏振光
二、结构
由一个装灯的铸件和两个偏振片起偏镜（ ），检偏镜（ 由一个装灯的铸件和两个偏振片起偏镜（下），检偏镜（上） 检偏镜 所构成，在测试宝石时，首先使上下偏光处于正交位置（ 所构成，在测试宝石时，首先使上下偏光处于正交位置（视 域黑暗）再进行观察。 域黑暗）再进行观察。
鉴定钻石的仪器及原理
鉴定钻石的仪器及原理
鉴定钻石主要依靠以下几类仪器及其原理:
一、折射率测定仪
测定钻石的折射率是鉴定钻石的首要手段。
折射率与材料对光的折射强弱有关,不同材料折射率不同。
钻石的折射率在2.417-2.419之间。
测定仪器主要有折射率油浴测定仪。
放置钻石在测定池中,池中填充不同折射率的液体,当液体折射率与钻石相等时,钻石似消失,读数即为钻石折射率。
也有衍射光栅折射率仪,利用衍射原理测定折射率。
二、密度测定仪
钻石的密度在3.515-3.537g/cm3之间。
测定仪器有电子天平法、比重计法。
电子天平可精确测出钻石重量,结合体积计算密度。
比重计法是根据浮沉原理设计的仪器,可以直接读出钻石密度。
三、热导率测定仪
钻石导热系数在900-2320W/(m·K)之间,是导热性最好的天然材料。
测定仪器包括绝热法、对流法、光热法等。
基本原理是传热到钻石后检测温度变化,经计算求出钻石的导热系数。
四、色散测定仪
钻石有高的色散效应。
色散系数在0.044-0.049之间。
色散测定仪通常采用衍射光栅设计,利用不同波长光的衍射角度变化,测定钻石的色散系数。
五、荧光分析仪
钻石在紫外线激发下会出现蓝色荧光。
荧光分析仪通过紫外激发光源和荧光分析系统,检测样品的荧光特征,可以区分钻石和其他仿钻石。
综合利用上述仪器测试数据,可以有效识别钻石的真伪,是鉴定钻石的主要手段。
这些仪器以物理光学原理为基础,可以给出客观准确的测试结果。
宝石鉴定仪器与鉴定方法复习
一、宝石放大镜1、结构：由两片铅玻璃制成的凹凸透镜中夹一无铅玻璃制成的双凸透镜粘合而成2、特点：视域宽，消除了图像畸变和色散，即无像差和色差3、使用方法：（1）清洁放大镜和宝石样品（2）一手持放大镜，另一手用镊子夹住宝石（3）用顶侧光源照射在样品上，最好选择无反光的暗背景（4）观察中必须转动宝石，从各个方向观察样品的内、外部特征（5）观察顺序：台面→冠部边缘→亭部→腰棱（6）记录观察结果，关闭光源，收好待测宝石与放大镜二、宝石显微镜1、结构：目镜（10×、20×）、镜体、目镜调节旋钮、调焦旋钮、物镜（0×、4×）、顶光源、宝石夹座、光圈、物台、底光源、可调开关2、照明方法：3、用途：（1）用于放大观察宝石的内部和外部特征（2）用于显微照相（3）用于测定宝石近似折射率4、使用方法（1）首先擦净目镜，再擦净样品并置于宝石镊子上（2）打开顶灯或底灯，调节光源照明方式、亮度、方向等（3）调节焦距，转动调节旋钮（4）调节变焦旋钮，以便观察样品整体形象和特征5、注意事项（1）注意宝石内部和外部特征的辨别方法①改变光源性法②焦平面法③摆动法（2）为了减小表面反射光的干扰，有时可采用油浸法观察（3）调整物镜焦距时，要避免大幅度下降镜筒，以防物镜被宝石划伤（4）保持显微镜清洁，镜头不要用指触摸，可用镜头纸擦拭（5）暂时不用时，将灯源关上（6）使用完毕后要盖上显微镜罩三、折射仪1、工作原理：是建立在全内反射的基础上。
该仪器是测量宝石的临界角，并将读数直接转换成折射率值（1.35—1.81）产生全反射的条件：（1）折射仪的高折射率棱镜必须为光密介质（2）待测宝石为光疏介质（3）接触液使棱镜与待测宝石之间形成良好的光学接触2、照明：白光、单色光（内置光源黄色光589.5nm）3、接触液：（1）二碘甲烷<1.742>（2）二碘甲烷与溶解硫<1.78>（3）二碘甲烷与溶解硫及四碘乙烯<1.81>4、使用方法：（1）测定刻面宝石（直接测量法）→测单、双折射率，判断光性、轴性①一轴晶：一条线动，一条不动。

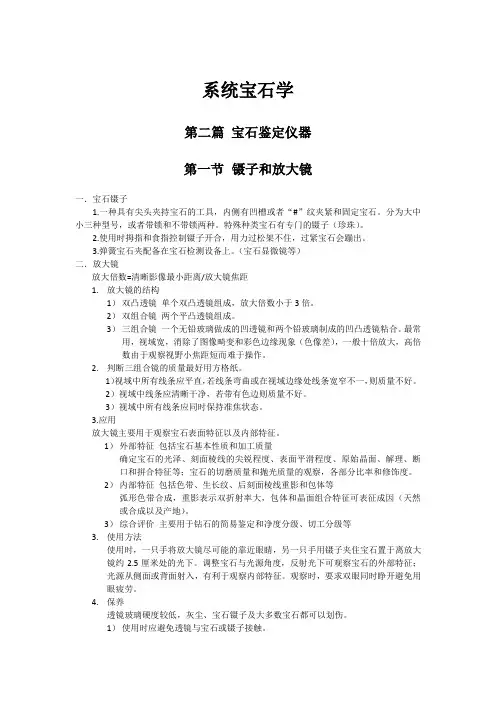

系统宝石学——仪器
系统宝石学第二篇宝石鉴定仪器第一节镊子和放大镜一．宝石镊子1.一种具有尖头夹持宝石的工具，内侧有凹槽或者“#”纹夹紧和固定宝石。
分为大中小三种型号，或者带锁和不带锁两种。
特殊种类宝石有专门的镊子（珍珠）。
2.使用时拇指和食指控制镊子开合，用力过松架不住，过紧宝石会蹦出。
3.弹簧宝石夹配备在宝石检测设备上。
（宝石显微镜等）二．放大镜放大倍数=清晰影像最小距离/放大镜焦距1.放大镜的结构1）双凸透镜单个双凸透镜组成，放大倍数小于3倍。
2）双组合镜两个平凸透镜组成。
3）三组合镜一个无铅玻璃做成的凹透镜和两个铅玻璃制成的凹凸透镜粘合。
最常用，视域宽，消除了图像畸变和彩色边缘现象（色像差），一般十倍放大，高倍数由于观察视野小焦距短而难于操作。
2.判断三组合镜的质量最好用方格纸。
1）视域中所有线条应平直，若线条弯曲或在视域边缘处线条宽窄不一，则质量不好。
2）视域中线条应清晰干净，若带有色边则质量不好。
3）视域中所有线条应同时保持准焦状态。
3.应用放大镜主要用于观察宝石表面特征以及内部特征。
1）外部特征包括宝石基本性质和加工质量确定宝石的光泽、刻面棱线的尖锐程度、表面平滑程度、原始晶面、解理、断口和拼合特征等；宝石的切磨质量和抛光质量的观察，各部分比率和修饰度。
2）内部特征包括色带、生长纹、后刻面棱线重影和包体等弧形色带合成，重影表示双折射率大，包体和晶面组合特征可表征成因（天然或合成以及产地）。
3）综合评价主要用于钻石的简易鉴定和净度分级、切工分级等3.使用方法使用时，一只手将放大镜尽可能的靠近眼睛，另一只手用镊子夹住宝石置于离放大镜约2.5厘米处的光下。
调整宝石与光源角度，反射光下可观察宝石的外部特征；光源从侧面或背面射入，有利于观察内部特征。
观察时，要求双眼同时睁开避免用眼疲劳。
4.保养透镜玻璃硬度较低，灰尘、宝石镊子及大多数宝石都可以划伤。
1）使用时应避免透镜与宝石或镊子接触。
2）当透镜表面有灰尘时，应用镜头纸轻轻擦拭。
玉石的鉴别仪器一般包含哪些？
玉石的鉴别仪器一般包含哪些？
不知道题主想问的是正规鉴定机构里的鉴定机器呢？还是说我们个人在鉴别玉器的时候比较方面能用到的仪器呢？这里就按第二种意思来说说。
第一个：强光手电筒
这个主要是用来分辨玉石的物理方面的情况，照射的光线又有黄光和白光两种，玉石都为天然品，内部受自然现象的影响，难免会有些裂纹和其它瑕疵，强光一打，就可以大概分辨玉石内部的裂纹之类的情况，这也是玉石爱好者和从业者人手必备的第一件装备。
第二个30倍以上的放大镜
有经过酸洗的玉石，内部结构肯定会遭到破坏，用放大镜观察内部，就能分辨真假，所以这个也是必备的一件仪器。
第三个65毫米或395毫米紫外线灯一个，也就是我们俗称的验钞灯。
但凡有注胶过得玉石，因为一般注的胶都会含有荧光剂，所以在紫外线灯的照射下，会发生荧光反应，一旦有这种反应，就说明此件玉石并非天然制品。
第四个查尔斯滤色镜
用黄光手电加绿色镜观察，如果照射的玉石发生颜色变化，那就是染色的无疑了，反之天然的玉石，是不会有任何颜色变化的。
最后有条件的还可以加一部折射仪
每种宝玉石的折射率都会不一样，经过折射率分析，就能区分出是哪种玉石。
经过这几样仪器的分析，就基本能区分出一件玉石的真假了。
第六节宝石鉴定方法与仪器
七、紫外灯 1、仪器结构原理 紫外灯是一个提供紫外线的光源，它由紫外光源、暗箱和 观察窗口三个部分组成。
紫外灯
2、用途 紫外灯是一种重要的辅助性鉴定仪器，用来测定宝石的 荧光与磷光。 （l）．紫外灯可以帮助鉴定宝石品种 （2）．帮助判别某些天然宝石和合成宝石 （3）．帮助鉴定钻石及其仿制品 （4）. 帮助鉴别某些优化处理宝石，如注胶的翡翠多具白色
表面特征和内部特征。 这些特征是区分合成宝石和优化处理宝石，评价宝石质量
的重要依据。 3、放大镜和显微镜观察内容：
1、表面特征 2、内部特征 3、综合评判
二、宝石折射仪 1、仪器结构与原理 折射仪是用于测试宝石折射率的一种常规仪器，其设计 目的是能无损、快速、准确地测定宝石的折射率值。
折射仪主要由棱镜工作台、刻度尺、目镜、目镜上 的偏光片和光源或进光孔等组成。 2、用途 用来测定宝石的折射率和双折射率。根据测得的折射率 和双折射率可以准确地鉴定宝石品种。 局限性：（1）用折射测定宝石折射率时，宝石必须有一 个抛光的刻面或弧面。
第六节 宝石鉴定方法与仪器
内容简介
珠宝鉴定一般需要借助一定的仪器对宝石的物 理性和内含物等进行测定和观察。
本节介绍了常见的宝石鉴定仪器和方法。阐述 了这些仪器的结构、原理、用途。熟练使用这些 鉴定仪器是珠宝鉴定工作者应掌握的的基本技能。 对一般的珠宝爱好者来说，了解这些鉴定方法及 用途也是很有必要的。
(3)偏光镜还可用来观察宝石的多色性。
六、滤色镜
1、仪器结构 最常用的是查尔斯滤色镜。 该镜由两个滤色片构成，其特点是滤色片仅能通过深红色（约 690nm）和黄绿色（约57Onm）的光，而其它的光全部被吸收。 2、用途 查尔斯滤色镜最早用来区别天然祖母绿及其仿制宝石。 目前， 滤色镜的主要用途有： （1）、鉴定合成蓝色尖晶石、钴玻璃和合成蓝色水晶 （2）、鉴定染绿玉髓和铬玉髓 （3）、鉴定染色翡翠 （4）、帮助鉴定其他相似宝石
