脚手架详解PPT课件
其他复杂结构施工应用
异形结构支撑架体
01
针对复杂形状的建筑结构，设计专用的支撑架体，满足施工需
求。
大跨度空间结构支撑架体
02
适用于体育馆、展览馆等大跨度空间结构的施工，提供稳定可
靠的支撑。
深基坑支护结构
03
在深基坑施工中，采用钢管支撑、土钉墙等支护结构，确保施
工安全。
06 总结与展望
当前存在问题和挑战
整。
安全防护
穿戴好安全帽、安全带 等防护用品，确保搭建
过程中的安全。
搭建流程及验收标准
安装底座
将底座按照要求放置在指定位置，确 保底座稳定。
02
竖立立杆
将立杆插入底座，用扳手紧固好连接 件。
01
03
安装横杆和斜杆
按照要求安装好横杆和斜杆，确保脚 手架整体稳定性。
验收标准
检查脚手架整体稳定性、连接件紧固 情况、作业平台平整度等，确保符合 安全规范和使用要求。
固定件
用于将脚手架固定在建筑物或其他结 构上的部件，如锚固件、紧固件等， 提高整体安全性。
踏板、扶手等安全防护设施
01
02
03
04
踏板
供工人站立和行走的平台，需 具备防滑、承载能力强等特点
。
扶手
设置在脚手架外侧的防护设施 ，为工人提供额外的支撑和保
护，防止跌落事故。
安全网
在脚手架下方张设的防护网， 用于防止物体坠落伤人。
脚手架详解PPT课件
目 录
• 脚手架基本概念与分类 • 脚手架结构与组成部件 • 脚手架搭建与拆除流程 • 脚手架使用安全与检查维护 • 脚手架在建筑施工中应用实例 • 总结与展望
01 脚手架基本概念 与分类
落地式钢管脚手架安全管理培训课件(精品))
（九）横向斜撑 开口型双排脚手架的两端必须设置横向斜撑，横向斜撑在同一节内，有底至顶呈
之字型连续布置。
（十）连墙件（将脚手架架体与建筑物主体连接） 1、连墙杆应从底层第一步大横杆处开始设置，距主节点不应大300mm。优先采
用菱形布置，或方形、矩形布置。（一般间距水平距离不大于 6米，垂直距离不大 于4米，或两步两跨、三步三跨布置），悬挂醒目标志。
2、连接杆应与内外立杆连接，件应呈水平设置，当不能水平设置时，应向脚 手架一段下斜连接。
（十一）抛撑
暂时不能设置连墙件时采取的防倾覆措施；确保脚手架稳定，一端连接主节点、另
一端斜撑地面上，支撑脚手架的杆件。
1 、抛撑应采用通长杆件与脚手架可靠连接，同主节点不应大于300mm,与地面的倾 角应在45°～60°之间；
5、立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内。同步隔 一根立杆的两个相隔接头在高度方向错开的距离不小于500mm，各接头中心至节点的 距离不宜大于步距的1/3。
6、当立杆采用搭接时，搭接长度≥1m，并采用不少于2个旋转扣件，端部扣件盖板 的边缘至杆端距离不小于100mm。
每根立杆底部宜设置底座或垫板 1、脚手架基础应坚实、平整，有排水措施，高出自然地坪5cm-10cm。土层地基上 的立杆底部应设置底座和浇筑混凝土垫层。垫层标号不低于C20，厚度不小于150cm。
2、当采用垫板代替砼垫层时，木垫板厚度≥5cm，宽度≥20cm，长度不少于2跨。
底座，一般采用厚8mm，边长150～200mm的 钢板作底板，上焊150mm高的钢管、钢筋。 底座钢管形式有内插式和外套式两种，内插式 的外径比立杆内径小2mm，外套式的内径比 立杆外径大2mm。
可调底座 支撑架可调底座丝杆插入立杆长度≥150mm，丝杆外漏长度不宜大于300mm。 规格：Q235刚才，H=500、600㎜ B型丝杆外径=38㎜，Z型丝杆外径48mm，托板厚t≥5㎜ 调节螺母厚度≥30mm 功用：作为调节架体底部高度。
脚手架PowerPoint 演示文稿
定期检查 内容
安全管理
• 扣件式钢管脚手架安装与拆除人员必须是经考核合格的专业架子工。 架子工应持证上岗。 • 搭拆脚手架人员必须戴安全帽、系安全带、穿防滑鞋。 • 钢管上严禁打孔。 • 作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、 缆绳、泵送混凝土和砂浆的输送管等固定在架体上；严禁悬挂起重设 备，严禁拆除或移动架体上安全防护设施 • 满堂支撑架顶部的实际荷载不得超过设计规定。 • 在脚手架使用期间，严禁拆除下列杆件： 1 主节点处的纵、横向水平杆，纵、横向扫地杆； 2 连墙件。 • 当在脚手架使用过程中开挖脚手架基础下的设备基础或管沟时，，必 须对脚手架采取加固措施。
主节点处必须设置一根横向水平 杆，用直角扣件扣接且严禁拆除
脚手板要求
作业层脚手板应铺满、铺稳、铺实
• 脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应 130mm~150mm，两块脚手板外伸长度的和不应大于300mm（图6.2.4 a）；脚手板搭接铺设时，接头应支在横向水平杆上，搭接长度不应 小于200mm，其伸出横向水平杆的长度不应小于100mm
荷载效应组合
计设计算注意事项
• 脚手架中的受弯构件，尚应根据正常使用 极限状态的要求验算变形。验算构件变形 时，应采用荷载效应的标准组合的设计值, 各类荷载分项系数均应取1.0。
容许挠度
弯曲变形时横截面形心沿与轴线垂直方向 的线位移称为挠度，用 y表示。简言之就 是指梁、桁架等受弯构件在荷载作用下的 最大变形，通常指竖向方向 的,就是构件 的竖向变形.
• 当在双排脚手架上同时有2 个及以上操作层作业时， 在同一个跨距内各操作层的施工均布荷载标准值总 和不得超过5.0kN/㎡。 • 满堂支撑架上荷载标准值取值应符合下列规定： • 1 永久荷载与可变荷载（不含风荷载）标准值总和 不大于4.2kN/㎡时，施工均布荷载标准值应按本规 范表4.2.2 采用； • 2 永久荷载与可变荷载（不含风荷载）标准值总和 大于4.2kN/㎡时，应符合下列要求： 1）作业层上的人员及设备荷载标准值取1.0 kN/m2； 大型设备、结构构件等可变荷载按实际计算； 2）用于混凝土结构施工时，作业层上荷载标准值的 取值应符合现行行业标准《建筑施工模板安全技术 规范》JGJ162 的规定。
脚手架规范PPT参考课件
3 构配件
3.1.1脚手架钢管应采用Q235电焊钢管普通钢管。
1、采用高强度钢材不能充分发挥其强度，采用Q235A级钢比较经济合理。 2、采用电焊钢管能满足使用要求，成本比无缝钢管低。
•1
3.1.2 脚手架钢管宜采用Φ48.3×3.6钢管。每根钢管的最大质量不 应大于25.8kg。
•2
4.2.2 单、双排与满堂脚手架作业层上的施工荷载标准值应根据实际情况确定， 且不应低于表4.2.2的规定。
6.6.5 开口型双排脚手架的两端均必须设置横向斜撑。 •11
6.8.2 满堂脚手架搭设高度不宜超过36m；满堂脚手架 施工层不得超过1层。
•12
6.8.4满堂红脚手架剪刀撑
1、竖向剪刀撑：四周及纵、横向每6m至8m由底至顶设置连续竖向剪刀撑。 2、水平剪刀撑：架体高度在8m以下时，在架顶部设置；架体高度在8m及以上时
4、拐弯处应设置平台，其宽度不应小于斜道 宽度
5、运料斜道两端、平台外围和端部均应设置 连墙件。
•17
但高宽比不能大于３
•7
6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜 超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
1、超过50m采用双立杆、分段卸荷、分段搭设等方法。脚手架在30及40米高度处 每四跨用15.5mm钢丝绳做保险措施(北京市)。
2、单杆连接时单杆主立杆与副立柱连接采取旋转扣件搭接, 其扣件数不小于两个,且 其下每步连接方式同上，主、副立杆各承受70%和30%。
北方作法
南方作法
•5
5.2.15 当采用钢管扣件做连墙件时，扣件抗滑承载力的验算，应满 足下式要求：
N l ≤ Rc
•6
5.3.4 满堂脚手架立杆的计算长度应按下式计算：
3.1.1脚手架钢管应采用Q235电焊钢管普通钢管。
1、采用高强度钢材不能充分发挥其强度，采用Q235A级钢比较经济合理。 2、采用电焊钢管能满足使用要求，成本比无缝钢管低。
•1
3.1.2 脚手架钢管宜采用Φ48.3×3.6钢管。每根钢管的最大质量不 应大于25.8kg。
•2
4.2.2 单、双排与满堂脚手架作业层上的施工荷载标准值应根据实际情况确定， 且不应低于表4.2.2的规定。
6.6.5 开口型双排脚手架的两端均必须设置横向斜撑。 •11
6.8.2 满堂脚手架搭设高度不宜超过36m；满堂脚手架 施工层不得超过1层。
•12
6.8.4满堂红脚手架剪刀撑
1、竖向剪刀撑：四周及纵、横向每6m至8m由底至顶设置连续竖向剪刀撑。 2、水平剪刀撑：架体高度在8m以下时，在架顶部设置；架体高度在8m及以上时
4、拐弯处应设置平台，其宽度不应小于斜道 宽度
5、运料斜道两端、平台外围和端部均应设置 连墙件。
•17
但高宽比不能大于３
•7
6.1.2 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜 超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
1、超过50m采用双立杆、分段卸荷、分段搭设等方法。脚手架在30及40米高度处 每四跨用15.5mm钢丝绳做保险措施(北京市)。
2、单杆连接时单杆主立杆与副立柱连接采取旋转扣件搭接, 其扣件数不小于两个,且 其下每步连接方式同上，主、副立杆各承受70%和30%。
北方作法
南方作法
•5
5.2.15 当采用钢管扣件做连墙件时，扣件抗滑承载力的验算，应满 足下式要求：
N l ≤ Rc
•6
5.3.4 满堂脚手架立杆的计算长度应按下式计算：

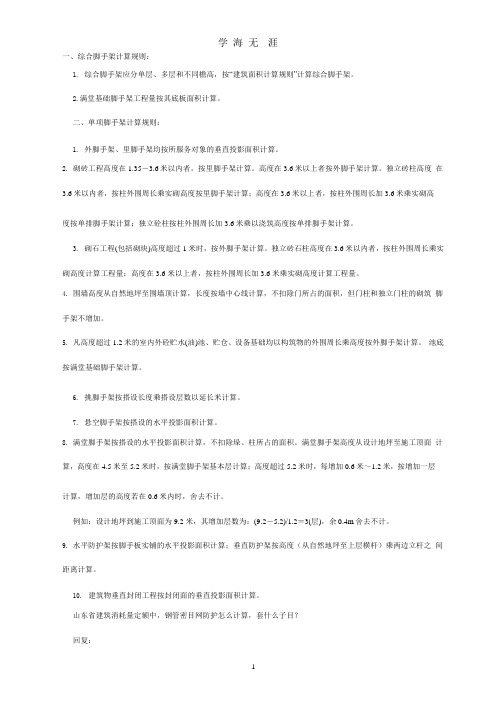

脚手架、密目网计算规则(整理).pptx
6. 挑脚手架按搭设长度乘搭设层数以延长米计算。 7. 悬空脚手架按搭设的水平投影面积计算。 8. 满堂脚手架按搭设的水平投影面积计算，不扣除垛、柱所占的面积。满堂脚手架高度从设计地坪至施工顶面 计 算，高度在 4.5 米至 5.2 米时，按满堂脚手架基本层计算；高度超过 5.2 米时，每增加 0.6 米～1.2 米，按增加一层
B、计算密目网工程量时，封闭长度和高度，施工组织设计有规定时按照设计尺寸计算，设计无规定时，长度按 照建筑物外围周边各加 1.5 米，高度尺寸按照外墙脚手架高度另加 1.5 米。
