乙苯脱氢装置说明书
乙苯脱氢制苯乙烯实验装置
使
用
说
明
书
山西瑞世化工有限公司
2007年12月 1
目 录
一、乙苯催化脱氢技术简介
二、乙苯催化脱氢装置简介
三、工艺流程简述
四、实验操作规程
五、实验操作注意事项
2
一、乙苯催化脱氢技术简介
乙苯催化脱氢制苯乙烯技术是在催化剂存在的条件下,在一定的温度、压力下，乙苯的乙基上的两个碳原子脱去一分子氢，生成苯乙烯和氢气，并对产物进行气液分离，产物可通过气相色谱或阿贝折光仪进行测定。本法工艺成熟,苯乙烯转化率可达70%左右，其收率达95%以上。工业上乙苯直接脱氢法生产的苯乙烯占世界总生产能力的
90％，是目前生产苯乙烯的主要方法。近十年来，在原先乙苯脱氢法的基础上,又发展了乙苯脱氢-氢选择性氧化法,可使乙苯转化率明显提高,苯乙烯选择性也上升了4～6个百分点(92%～96%),被认为是目前生产苯乙烯的一种好方法。苯乙烯是用于生产各种弹性体、塑料和树脂的重要单体。苯乙烯最大用途是生产聚苯乙烯，另外苯乙烯与丁二烯、丙烯腈共聚，其共聚物可用以生产 ABS工程塑料；与丙烯腈共聚可得AS树脂等。
二、乙苯催化脱氢装置简介
研制的乙苯催化脱氢制苯乙烯装置主要反应区域为乙苯脱氢反应器,采用不同的催化剂和温度进行控制,对乙苯进行脱氢反应。本装置结构和工艺特点主要有：
1． 本装置集入料、反应、冷却、产品收集于一身，可在同一设备上完成乙苯脱氢大部分实验情况，是乙苯脱氢制苯乙烯理想的实验装置。 3 2． 反应器为80ml固定床反应器。
3． 反应器采用电炉加热，温度可在30~600℃之间调节，反应压力可高达10Mpa左右，本反应系统为常压操作。
4． 原料乙苯和水分别由数显恒流泵给入，反应物混合后进入反应器反应。
5． 电炉温度由两路热电偶测定, 一路测定炉温,一路测定反应器内部温度。
6． 温度调节采用程序控温仪控制。
7． 设备带有储料罐,可储备一定量的产品,节省工作量。
三、工艺流程简述
乙苯和蒸馏水分别由数显恒流泵给入，通过调节恒流泵的转速，可以控制和测定进料流量，乙苯和蒸馏水混合后进入反应器，乙苯进行脱氢反应，脱氢液进入冷凝器进行冷却分离，液体部分进入储料罐进行收集,气体进入湿式流量计进行计量，其工艺流程图如附图所示。
四、实验操作规程
1. 试漏：该反应为常压操作，对设备要求不高，但也要进行试漏，各接口不要有滴漏现象；
2. 催化剂装料: 将催化剂粉碎筛分到所需粒级40目，均匀装料； 4 3. 流量标定：按照反应体积以及催化剂所需的实验空速，计算所需的进料流量，以此标定好恒流泵的转速；
4. 加热：检查电器绝缘、热电偶插入位置、控温仪的温度设定，一切正常后开启电加热系统升温。调节控温仪的温度设定，定时记录反应器的中心温度，直到中心温度达到所需实验值且恒定不变；
5. 冷却水循环：加热开始的同时，打开冷水管，给冷凝管注入循环水，冷却反应器产物；
6. 进料：在反应器的中心温度达到程序升温到指定值时，按动进料恒流泵的开关，使水和乙苯进行反应器；
7. 产物分离：产物在冷凝器中进行分离，液体进入储料室，尾气经湿式流量计后排空；
8. 卸料：反应结束后，将气液分离器的底阀打开，放出产物,进行后续的分析。
五、实验操作注意事项
乙苯催化脱氢实验装置属于常压实验设备，应严格按照实验操作步骤，不可有丝毫的差错。具体应注意以下几点：
1、 实验前，必须进行试压，以保证整个系统密封。
2、 水循环及加热系统，必须先开循环，然后开加热系统。
3、 气瓶发热，应及时更换气瓶。
4、 阀门的开闭，均要动作缓慢柔和。这样不仅保证其使用寿命，也可使系统操作平稳。 5 5、 接头的拆装需用肥皂水或石墨甘油作润滑剂，切忌在尚未完全对正前拧紧。
6、 保持恒流泵滚轮和滚槽清洁，防止打滑；同时装好两跟液管，以免滑轮受力不平衡，经常检查硅胶管受挤压部分，防止液体泄露。
7、 实验时，人员不能擅自离开。
6 附图：
乙苯脱氢制备苯乙烯实验工艺流程图
年产1.0万吨苯乙烯的乙苯脱氢工艺及乙苯苯乙烯减压精馏塔设计书
1 年产1.0万吨苯乙烯的乙苯脱氢工艺及乙苯苯乙烯减压精馏塔设计书
题目：年产2.0万吨苯乙烯的乙苯脱氢工艺及乙苯苯乙烯减压精馏塔设计
设计条件：⒈常压反应，水蒸气稀释，副反应忽略。
⒉粗产品组成（脱水后的油相）摩尔分率：乙苯 ：苯乙烯=0.54:0.46。
⒊塔压力6kpa,相对挥发度按1.54计。
⒋塔顶乙苯含量0.97，塔釜乙苯含量0.01。
设计要求：⒈ 计算转化率，按其为平衡转化率的90%计，求得平衡组成，选定水蒸气的用量，求出平衡常数及反应温度。
⒉列出物料进出反应器的平衡表。
⒊根据进料组成，黏度估算全塔效率。
⒋根据条件及分离要求计算最小回流比，确定实际回流比，计算理论及实际塔板数，并确定加料板的位置。
⒌根据塔顶第一块的汽液条件设计塔径，塔板结构，并进行水力学性能校核。
⒍做负荷性能图。
⒎塔高的确定及接管尺寸。
⒏塔设计列表。
⒐画出塔的结构图。
2
㈠相关物性参数收集
分子量]1[（g/mol） 密度]1[（kg/m3） 黏度]1[（20℃）mpa·s
表面张力]1[（mN/m
） 汽化热]3[（kJ/mol） )(]3[molkJHmf )(]3[molkJGmf
乙苯 106 867 0.64 29.2 42.26 ﹣12.34 119.83
苯乙烯 104 911（15.6℃） 0.72 43.93 103.76 202.25
氢气 2 0 0
3
㈡反应计算机物料进出反应器的平衡表
⒈ 设计条件，粗产物中乙苯∶苯乙烯＝0.58∶0.42 ,以苯乙烯计算转化率为x=0.42
平衡转化率xe=90.042.0=0.4667
⒉ 1mol苯乙烯反应系统，平衡转化率为51.1%，平衡时系统组成为：
主反应 C6H5C2H5 = C6H5CHCH2 + H2
二段绝热式反应器乙苯脱氢工艺流程
二段绝热式反应器乙苯脱氢工艺流程
一、原料准备阶段
1.乙苯供应
（1）接收乙苯原料
（2）储存乙苯原料
2.催化剂准备
（1）准备脱氢催化剂
（2）检查催化剂质量
二、反应器装载阶段
1.催化剂装载
（1）将催化剂装入反应器
（2）确保催化剂均匀分布
2.原料加入
（1）加入乙苯原料
（2）控制原料流速
三、反应过程控制
1.反应温度控制
（1）控制反应器温度 （2）确保温度稳定
2.反应压力控制
（1）控制反应器压力
（2）监测反应过程压力变化
四、产物处理阶段
1.反应结束
（1）停止原料加入
（2）监测反应结束信号
2.产物分离
（1）分离反应产物
（2）收集目标产物
五、设备清洗与储存
1.反应器清洗
（1）清洗反应器内部
（2）确保反应器干净
2.储存设备
（1）储存催化剂
（2）定期检查设备状态
乙苯制苯乙烯讲解学习
乙苯制苯乙烯 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢2
南京工业大学
化学化工学院
《化工过程与工艺设计》
设计题目 乙苯脱氢制苯乙烯装置工艺设计
学生姓名 吴美妍 班级、学号 化工100704
指导教师姓名 林陵
设计时间 2013年 6 月27日-2013 年7月12日
课程设计成绩：
设计说明书、计算书及设计图纸质量，70%
独立工作能力、综合能力及设计过程表现，20%
设计答辩及回答问题情况，10%
设计最终成绩（百分制转换为五级分制）
指导教师签字
目录
第一部分 设计说明书
第一部分 设计说明书........................................................................................... 5
前言........................................................................................................................ 5
第一章 概述........................................................................................................... 6 精品资料
仅供学习与交流，如有侵权请联系网站删除 谢谢3 1.1生产方法 .................................................................................................. 6
1.2工艺流程 .................................................................................................. 6
乙苯脱氢反应实验报告
乙苯脱氢反应实验报告
乙苯脱氢制苯乙烯实验报告
乙苯脱氢制苯乙烯实验报告
一 实验目的
(1)了解以乙苯为原料在铁系催化剂上进行固定床制备苯乙烯的过程，学会设计实验流程和操作;
(2)掌握乙苯脱氢操作条件对产物收率的影响，学会获取稳定的工艺条件之方法。
(3)掌握催化剂的填装、活化、反应使用方法。 (4)掌握色谱分析方法。
二 实验原理
2.1主副反应
乙苯脱氢生成苯乙烯和氢气是一个可逆的强烈吸热反应，只有在催化剂存在的高温条件下才能提高产品收率，其反应如下:
主反应
C6H5C2H56H5C2H3 + H2
副反应
C6H5C2H56 + C2H4
C2H4 + H2H6
C6H5C2H5 + H2H6+ C2H6C6H5C2H56H5,CH3+ CH4
此外，还有部分芳烃脱氢缩合、聚合物以及焦油和碳生成。
2.2 影响因素
2.2.1温度的影响
乙苯脱氢反应为吸热反应，?H00，从平衡常数与温度的关系式 ?H0??lnKP?
可知，提高温度可增大平衡常数，从而提高脱 氢 反应的平衡???2
?TRT??P
转化率。但是温度过高副 反应增加，使苯乙烯选择性下降，能耗增大，设备材质要求增加，故应控制适应的反应温度。
2.2.2 压力的影响
?P?
乙苯脱氢为体积增加的反应，从平衡常数与压力的关系式KP?Kn?总?可
??ni?
??
知，当?γ0时，降低总压P总可使Kn增大,从而增加了反应的平衡转化率,故降低压力有利于平衡向脱氢方向移动。实验中加入惰性气体或减压条件下进行，通常均使用水蒸气作稀释剂，它可降低乙苯的分压，以提高平衡转化率。水蒸气的加入还可向脱氢反应提供部分热量,使反应温度比较稳定,能使反应产物迅速脱离催化剂表面,有利于反应向苯乙烯方向进行;同时还可以有利于烧掉催化剂表面的积碳。但水蒸汽增大到一定程度后，转化率提高并不显著，因此适宜的用量为:水:乙苯,1.2,2.6:1(质量比)。
乙苯脱氢制苯乙烯装置工艺设计
乙苯脱氢制苯乙烯装置工艺设计

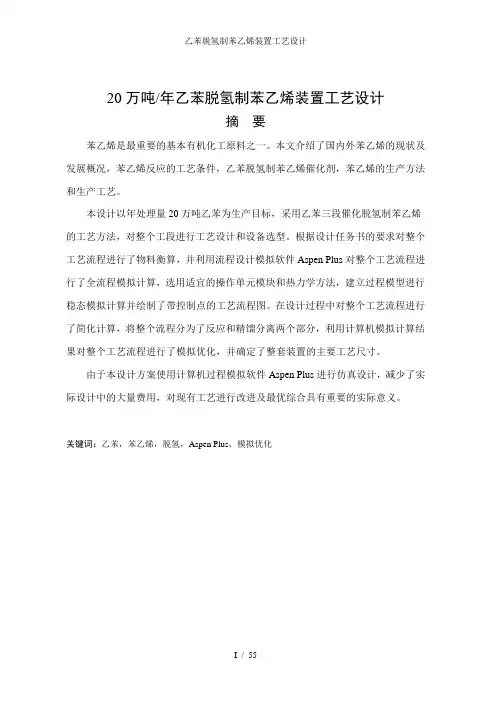

I / 55 20万吨/年乙苯脱氢制苯乙烯装置工艺设计
