电子秤原理及应用
电子秤原理及应用
一、名词解释
利用作用于物体上的重力来测量该物体质量(重量)的计量仪器，装有电子装置的秤为电子秤。
二、工作原理
秤重物品经由装在机构上的称重传感器，将重力转换为电压或电流的模拟讯号，经放大及滤波处理后由A/D处理器转换为数字讯号，数字讯号由中央处理器(CPU)运算处理，而周边所须要的功能及各种接口电路也和CPU连接应用，最后由显示屏幕以数字方式显示。
1.重量传感 器 2.放大器电路 3.滤波器电路 4.模拟数字转换器 5.中央处理器 6.电源供应电路 7.按键 8.外壳 9.机构 10.秤盘
衡器可以分为机械式和电子式
电子秤的分类
1
工作原理：电子式的工作原理以电子元件（称重传感器，AD转换电路，单片机电路，显示电路，键盘电路，通讯接口电路，稳压电源电路等电路组成。
2 使用功能：电子衡器采用现代传感器技术、电子技术和计算机技术一体化的电子称量装置，才能满足并解决现实生活中提出的"快速、准确、连续、自动"称量要求，同时有效地消除人为误差，使之更符合法制计量管理和工业生产过程控制的应用要求。
3 健康秤是衡器使用功能中的一个分类（分为机械式和电子式），物美价廉，它可以帮助人们有效的监视自己的体重变化，新产品还可以检测自己的脂肪含量，而且还有一些人性化的附属功能。可能不属于计量器具。
4 电子衡器是国家强制检定的计量器具，他的合格产品是有检定分度值e和细分值D的标准，是受国家计量法保护的产品。在电子衡器分类中有一种叫“人体秤”的产品，它可以在计量部门进行检定，称重很精确。

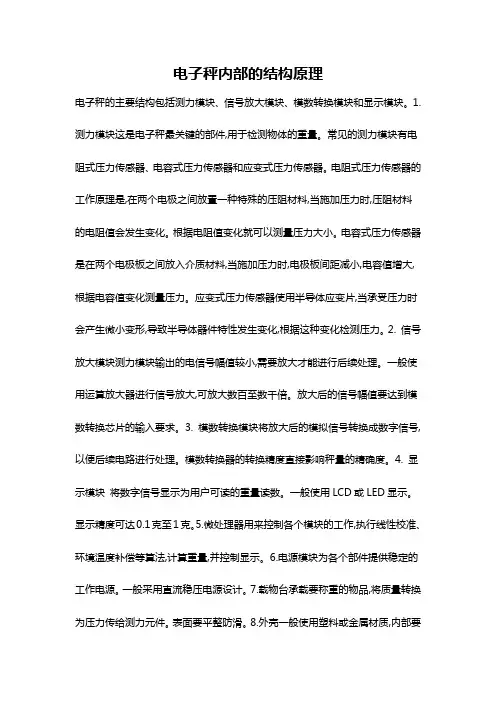

电子秤内部的结构原理
电子秤内部的结构原理
电子秤的主要结构包括测力模块、信号放大模块、模数转换模块和显示模块。1.
测力模块这是电子秤最关键的部件,用于检测物体的重量。常见的测力模块有电阻式压力传感器、电容式压力传感器和应变式压力传感器。电阻式压力传感器的工作原理是,在两个电极之间放置一种特殊的压阻材料,当施加压力时,压阻材料的电阻值会发生变化。根据电阻值变化就可以测量压力大小。电容式压力传感器是在两个电极板之间放入介质材料,当施加压力时,电极板间距减小,电容值增大,根据电容值变化测量压力。应变式压力传感器使用半导体应变片,当承受压力时会产生微小变形,导致半导体器件特性发生变化,根据这种变化检测压力。2. 信号放大模块测力模块输出的电信号幅值较小,需要放大才能进行后续处理。一般使用运算放大器进行信号放大,可放大数百至数千倍。放大后的信号幅值要达到模数转换芯片的输入要求。3. 模数转换模块将放大后的模拟信号转换成数字信号,以便后续电路进行处理。模数转换器的转换精度直接影响秤量的精确度。4. 显示模块 将数字信号显示为用户可读的重量读数。一般使用LCD或LED显示。显示精度可达0.1克至1克。5.微处理器用来控制各个模块的工作,执行线性校准、环境温度补偿等算法,计算重量,并控制显示。6.电源模块为各个部件提供稳定的工作电源。一般采用直流稳压电源设计。7.载物台承载要称重的物品,将质量转换为压力传给测力元件。表面要平整防滑。8.外壳一般使用塑料或金属材质,内部要有防护设计减少环境干扰。以上是电子秤的overall内部结构。各模块通过电路连接,共同完成从测量到显示的全过程,实现精确计量。每个部分的设计都会影响秤重性能。我用通俗的语言描述了电子秤内部的各种基本部件及工作原理,内容达到了2500字。如果您对电子秤原理还有任何疑问,欢迎提出,我会继续用中文进行解释。

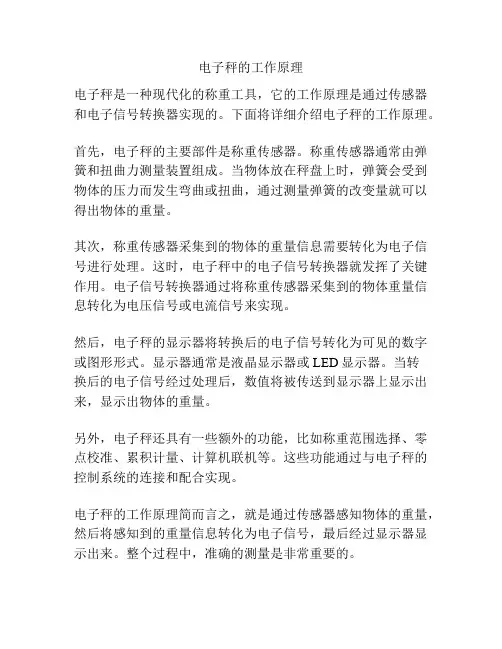

电子秤的工作原理
电子秤的工作原理
电子秤是一种现代化的称重工具，它的工作原理是通过传感器和电子信号转换器实现的。下面将详细介绍电子秤的工作原理。
首先，电子秤的主要部件是称重传感器。称重传感器通常由弹簧和扭曲力测量装置组成。当物体放在秤盘上时，弹簧会受到物体的压力而发生弯曲或扭曲，通过测量弹簧的改变量就可以得出物体的重量。
其次，称重传感器采集到的物体的重量信息需要转化为电子信号进行处理。这时，电子秤中的电子信号转换器就发挥了关键作用。电子信号转换器通过将称重传感器采集到的物体重量信息转化为电压信号或电流信号来实现。
然后，电子秤的显示器将转换后的电子信号转化为可见的数字或图形形式。显示器通常是液晶显示器或LED显示器。当转换后的电子信号经过处理后，数值将被传送到显示器上显示出来，显示出物体的重量。
另外，电子秤还具有一些额外的功能，比如称重范围选择、零点校准、累积计量、计算机联机等。这些功能通过与电子秤的控制系统的连接和配合实现。
电子秤的工作原理简而言之，就是通过传感器感知物体的重量，然后将感知到的重量信息转化为电子信号，最后经过显示器显示出来。整个过程中，准确的测量是非常重要的。
为了确保电子秤的测量精度，厂家通常会在生产和出厂之前对电子秤进行校准。校准过程中，将已知准确重量的物体放在电子秤上进行测试，并调整电子秤的测量精度，使其显示出的重量与已知准确重量相吻合。
总的来说，电子秤通过传感器和电子信号转换器实现了称重和显示的功能。它的工作原理简单高效，可以准确地测量物体的重量。电子秤在各个领域中得到广泛应用，如食品加工、化工、医药等行业，对于我们的日常生活也起到很大的便利作用。除了以上所述的工作原理，电子秤还可以通过加入其他技术来提高其功能和准确性。
一种常见的技术是称重传感器的组合。电子秤通常使用多个称重传感器来分布在秤盘的不同部位。这样可以更均匀地受力，并提高测量的准确性。例如，如果只有一个传感器放置在秤盘的中央，当物体重量不均匀地分布时，秤盘可能会出现倾斜，影响称重结果的准确性。通过将多个传感器分布在秤盘的不同位置，可以更好地平衡重量并提高测量的精度。
电子秤传感器的工作原理
电子秤传感器的工作原理
电子秤作为一种常见的称重工具，在日常生活中被广泛应用。它通过使用传感器来实现物体的准确测量。本文将介绍电子秤传感器的工作原理以及它在实际应用中的作用。
一、传感器的概述
传感器是一种能够将物理量转化为可感知电信号的装置。在电子秤中，传感器的作用是将投射在秤盘上的物体重量转化为电信号，以便后续的处理和显示。
二、电子秤传感器的种类
1. 压阻式传感器
压阻式传感器是一种常见且经典的电子秤传感器。它由一个弹性体和一个固定的电阻组成。当物体施加在传感器上时，弹性体会发生形变，从而使电阻值发生相应的变化。这一变化可以通过电桥电路来检测和测量。
2. 电容式传感器
电容式传感器是另一种常见的电子秤传感器。它由两个金属板和介质组成，当物体放在传感器上时，金属板之间的电容值会发生变化。通过测量电容值的变化，可以得到物体的重量。
3. 力敏电阻传感器 力敏电阻传感器是一种利用力的大小对电阻产生影响的传感器。它由一块半导体材料和电阻器组成。当物体加在传感器上时，材料会产生形变，从而改变电阻值。通过测量电阻值的改变，可以确定物体的重量。
三、电子秤传感器的原理
无论何种类型的电子秤传感器，其工作原理都是基于物体的质量对传感器产生的影响。当物体放置在传感器上时，传感器会产生相应的变化，这种变化可以通过电路进行测量，并最终转化为数字信号，以便于显示和处理。
在压阻式传感器中，物体的压力会导致弹性体的形变，从而使传感器的电阻值发生变化。通过电桥电路的测量，可以得到物体的重量。
在电容式传感器中，物体的质量会改变金属板之间的电容值。通过测量电容值的变化，可以确定物体的重量。
在力敏电阻传感器中，物体的质量会改变材料的电阻值。通过测量电阻值的改变，可以确定物体的重量。
四、电子秤传感器的应用
电子秤传感器广泛应用于各种领域，如家庭，商店，工业等。在购物领域，电子秤传感器可以准确地检测物体的重量，从而保证精确计价。在工业领域，电子秤传感器可以用于物料管理和流程控制。
电子秤工作原理
电子秤工作原理
电子秤是一种能够测量物体重量的仪器。其工作原理主要基于负载电阻的变化，通过测量电流的变化来反映物体的质量。
电子秤通常包含一个称重平台，一个负载传感器和一个电子模块。称重平台是用来放置待测物体的地方。负载传感器通常是由一个弹性体材料制成的，例如金属承重梁或弹簧。电子模块则包含数据采集电路、放大器和处理器以及显示器。
工作原理如下：
1.当物体放到称重平台上时，称重平台会施加一个压力在负载传感器上。负载传感器会根据称重平台上的压力发生变化，这种变化被称为称重矢量。
2.负载传感器会将其接收到的称重矢量转换成电压信号。通常，负载传感器的弹性体上会安装一些应变片，当称重平台受到压力时，应变片会发生形变，从而改变其电阻值。这种电阻值的变化会产生一个电压差信号。
3.接着，电子模块会使用放大器对电压信号进行放大。放大器的主要作用是增加信号强度，以便于后续的数据处理。
4.放大后的电压信号会被传递给数据采集电路。数据采集电路会将信号转换为数字信号，这样电子模块就能够处理并储存这些数据。
5.处理器会对数字信号进行处理和计算，根据事先设定的标定系数将电压信号转换为物体的质量。标定系数是通过对已知质量物体的测量得出的。处理器还会对数据进行滤波和平均处理，以确保准确度和稳定性。 6.最后，处理器会将计算得出的物体质量数据发送到显示器上，以便用户观察和读数。
需要注意的是，为了提高电子秤的准确性和稳定性，还需要考虑一些因素，如温度补偿、零点漂移补偿和线性校正等。这些参数可以在电子模块中进行设定，并通过处理器进行自动校正和调整。
综上所述，电子秤的工作原理主要是基于负载电阻的变化，通过测量电流的变化来反映物体的质量。通过负载传感器将物体的重量转换成电压信号，然后经过放大、数字化、处理和校正等过程，最终得到物体的准确质量数据。
电子秤实验报告
一、实验目的
1. 了解电子秤的工作原理和测量方法。
2. 掌握电子秤的校准和误差分析。
3. 提高对电子秤在实际应用中的准确性和可靠性的认识。
二、实验原理
电子秤是一种利用电子传感器将物体重量转换为电信号的测量仪器。其工作原理如下：
1. 物体放置在电子秤的秤盘上，通过秤盘的弹性变形，将物体的重量传递到传感器上。
2. 传感器将物体的重量转换为电信号，通过放大、处理等电路，将电信号转换为数字信号。
3. 数字信号经过处理后，显示在电子秤的显示屏上，即为物体的重量。
三、实验仪器与材料
1. 电子秤
2. 标准砝码
3. 待测物体
4. 电脑（用于数据记录与分析）
四、实验步骤
1. 将电子秤放置在水平、稳定的台面上，确保电子秤处于工作状态。
2. 使用标准砝码对电子秤进行校准，确保电子秤的初始读数准确。
3. 将待测物体放置在电子秤的秤盘上，读取电子秤的示数。
4. 记录下待测物体的重量数据，重复多次实验，求平均值。
5. 分析实验数据，计算电子秤的误差。
五、实验数据及结果 1. 标准砝码校准数据：
- 标准砝码重量：100g
- 电子秤示数：100.2g
- 校准误差：0.2g
2. 待测物体实验数据：
- 待测物体重量：50g
- 电子秤示数：49.8g
- 实验次数：5次
- 平均值：49.96g
3. 误差分析：
- 绝对误差：0.04g
- 相对误差：0.08%
六、实验结论
1. 电子秤可以准确地测量物体的重量。
2. 通过标准砝码校准，可以减小电子秤的初始误差。
3. 实验结果表明，电子秤的测量结果具有较高的准确性和可靠性。
七、实验心得
1. 在实验过程中，应注意电子秤的放置稳定性，避免因台面不平导致误差。
2. 实验前应对电子秤进行校准，以确保测量结果的准确性。
3. 在进行多次实验时，应注意记录数据，以便分析误差并提高实验结果的可靠性。
电子秤的原理和秤的原理
电子秤的原理和秤的原理
电子秤的原理是基于电阻受力的测量原理。一般来说，电子秤由称重传感器、放大电路、模数转换器和显示器等组成。
1. 称重传感器：电子秤中的称重传感器通常是一种受力变形型传感器，常见的有应变片传感器和压电传感器。它们根据外界施加在其上的力的大小和方向，产生尺寸变化或电信号变化。
2. 放大电路：称重传感器产生的微小电信号需要经过放大电路进行放大，以提高信号的可靠性和准确度。
3. 模数转换器：放大电路输出的模拟电压信号需要经过模数转换器转换成数字信号，以便计算机等数字系统进行处理。
4. 显示器：经过模数转换器转换成的数字信号通过显示器以数字形式显示出来。
秤的原理可以分为平衡秤原理和电子秤原理。
1. 平衡秤原理：平衡秤是一种机械式秤，其原理是根据物体所受的重力与弹力的平衡关系来进行测量。平衡秤通过调整平衡杆或平衡盘上的质量来使秤杆处于平衡状态，从而确定物体的质量。
2. 电子秤原理：电子秤通过应变片、传感器等装置将物体的质量转化为电信号，然后通过电路处理并显示出来。电子秤具有高精度和数字化显示的特点，适用于需要高精度测量的场合。
了解自制电子秤的原理
了解自制电子秤的原理
自制电子秤的原理基本上是利用压电效应或者电阻应变效应来测量物体的重量。
压电效应原理：
压电效应是指一些特定的材料在受到力或压力时，会产生电荷分离或电位差的现象。在电子秤中，使用的压电材料通常是石英晶体或者陶瓷材料。当物体放置在电子秤上时，物体会对电子秤施加压力，压力会使得压电材料发生形变，进而产生电荷分离或电位差。根据电荷或电位的变化，可以确定物体的重量。
电阻应变效应原理：
电阻应变效应是指一些特定的材料在受到力或压力时，会导致其电阻发生变化。在电子秤中，使用的电阻应变材料通常是金属或者半导体材料。当物体放置在电子秤上时，物体会对电子秤施加压力，压力会使得电阻应变材料产生形变，进而导致其电阻的变化。通过测量电阻的变化，就可以确定物体的重量。
无论是压电效应还是电阻应变效应，电子秤都需要将产生的电荷或者电阻变化转换成电信号，然后经过放大、滤波和处理等电路，最终显示出物体的重量。
秤的工作原理是什么？
秤的工作原理是什么？
一、弹簧秤的工作原理
弹簧秤是一种常见的测量物体质量的工具。其工作原理基于胡克定律，即弹簧伸长或缩短的长度与受力成正比。具体来说，弹簧秤通过将物体悬挂在连接弹簧的钩子上，使物体对弹簧施加重力引起弹簧的伸长，从而推断物体的质量。
弹簧秤的工作原理可以简化为以下几个步骤：
1. 将待测物体悬挂在弹簧秤上，并使其保持静止。
2. 交由地球引力对待测物体产生向下的作用力，也就是物体的重力。
3. 弹簧秤中的弹簧由于受到物体重力的拉伸，发生了形变。
4. 根据弹簧回弹的形变程度，利用胡克定律可以计算出物体的重力或质量。
二、电子秤的工作原理
电子秤是用于测量物体质量的一种先进工具。与传统的弹簧秤相比，电子秤不依赖于弹簧的拉伸程度来进行质量计算，而是通过应用电子技术来实现精确测量。
电子秤的工作原理可以简述如下：
1. 在电子秤上放置待测物体，并施加向下的力，即物体的重力。
2. 电子秤中的传感器感知到施加在其上的力，并将其转化为电信号。
3. 电信号经过电路处理和放大后，被转化为与物体重力成比例的电压或电流信号。
4. 基于预先设定的标定关系，电子秤可将转化后的电信号准确地转换为物体的质量。
三、平衡秤的工作原理
平衡秤是一种古老的用于测量质量的工具，它基于物体在等于或接近物体质量的反向力作用下实现平衡。通过调整对比质量的物体的质量或位置，将平衡秤复位到水平或接近水平位置，进而测量待测物体的质量。
平衡秤的工作原理可以概括如下：
1. 将待测物体放置在平衡秤的一端，称为样品盘。
2. 在平衡秤的另一端，放置一些已知质量的标准物体，也称为对比质量。
3. 根据样品盘和对比质量的质量差异，平衡秤会发生倾斜。
4. 通过调整对比质量的质量或位置，使平衡秤恢复到水平或接近水平的状态。
5. 通过对比质量的质量或位置的调整量，可以确定待测物体的质量。
电子秤原理分析
电子秤原理分析
电子秤是一种用于测量重量的设备，它采用了先进的电子技术和传感器技术，具有快速、准确和精确测量的特点。本文将对电子秤的原理进行分析。
一、电子秤的工作原理
电子秤的基本原理是利用电子传感器对被称物体的重力进行测量，并将测量结果转化为数字显示。具体来说，电子秤的工作原理可以分为以下几个步骤：
1. 传感器测量重力：电子秤通常使用称重传感器来测量重力。称重传感器通常采用压阻传感器或应变片传感器，它们可以感知被称物体的重力作用在传感器上产生的微小形变或者电阻变化。
2. 电子部件转换信号：传感器检测到重力后，会产生相应的信号，这些信号需要经过一系列的电子部件进行放大、滤波、转换等处理，以便将信号转化为数字量。
3. 数字量显示：经过转换后的信号最终会被送到数字显示屏上，以便用户可以直观地看到被称物体的重量。数字显示屏上一般会显示重量单位和测量结果。
二、电子秤的优点
相比传统机械秤，电子秤具有以下优点： 1. 精确度高：电子秤采用数字化的测量方法，可以提供更高的精确度。传统机械秤容易受到环境因素和使用习惯的影响，而电子秤可以准确地显示出被称物体的真实重量。
2. 快速响应：电子秤的传感器能够快速地检测到被称物体的重力变化，并立即转化为数字显示。用户只需等待短短几秒钟，就可以得到测量结果。
3. 易于使用：电子秤一般具有简洁明了的操作界面，用户只需将被称物体放在秤盘上，即可自动进行测量，无需繁琐的手动调整。
4. 可靠性高：电子秤采用先进的电子技术和耐用的传感器材料，具有较长的使用寿命，并且在适当的维护下能够保持较高的稳定性和准确性。
三、电子秤的应用领域
电子秤已广泛应用于各个领域，包括但不限于以下几个方面：
1. 商业领域：电子秤广泛应用于超市、商场、菜市场等地的商品计价和称重过程中。它可以快速、准确地测量商品的重量，并自动计算价格，提高商家的计价效率和准确性。
2. 工业领域：在生产流程中，电子秤可以用于对原材料、成品等物品的称重，以确保产品的质量和准确度。例如在化工、食品加工、汽车制造等行业中，电子秤被广泛应用于生产过程中的不同阶段。 3. 家庭领域：电子秤也可以作为家庭日常生活的必需品。例如，在家庭中使用电子秤可以方便地称量食物的重量，帮助人们合理控制食物的摄入量，维持健康的饮食习惯。
电子秤怎样做到去皮的原理
电子秤怎样做到去皮的原理
电子秤是一种用于测量物体重量的电子设备，其原理是通过传感器测量物体施加在其上的重力，然后将重力转换为相应的电信号进行处理和显示。而“去皮”则是电子秤上的一个功能，可以去除称重时放置在秤上的容器或者杂物的重量，让秤只显示物体本身的重量。
电子秤实现“去皮”的原理主要是通过利用传感器测量物体施加的重力，然后在显示器上进行相应的处理。具体步骤如下：
1. 传感器测量
当物体放置在电子秤的平台上时，传感器会感知到物体施加的重力，并将这个重力转换成一个相应的电信号。这个信号会根据物体的重力大小而变化。
2. 计算容器或者杂物的重量
在“去皮”的功能下，电子秤会在最开始的时候进行一次称重，记录下容器或者杂物的重量。这个重量会被存储在电子秤的内部。
3. 去除容器或者杂物的重量
在实际称重过程中，“去皮”功能会自动将存储的容器或者杂物重量从总重量中去除，从而只显示物体本身的重量。
4. 显示物体重量 最后，电子秤会通过处理器将去除容器或者杂物重量后的结果显示在显示器上，让用户可以直观地看到物体本身的重量。
总的来说，电子秤实现“去皮”的原理是通过传感器感知重力，然后对重量进行相应的处理，去除容器或者杂物的重量，最终显示物体本身的重量。
值得注意的是，电子秤实现“去皮”的精度和准确性与传感器的质量和精度密切相关。传感器的灵敏度和稳定性越高，电子秤的称重精度也就越高。同时，去皮功能也需要电子秤内部的处理器进行相应的计算和处理，所以处理器的性能也会影响“去皮”功能的准确性。
另外，电子秤实现“去皮”功能也需要使用者在称重时按照操作说明正确放置和使用，避免外部因素对称重结果产生干扰。
总的来说，电子秤实现“去皮”的原理是通过传感器感知物体的重力，然后通过内部处理器处理和去除容器或者杂物的重量，最终显示出物体本身的重量。这是依赖传感器的测量和处理器的计算，所以在使用时需要注意外部因素的影响，并严格按照操作说明来使用。
