GX DEVELOPER 快捷键
创建新工程文件Ctrl + N
打开工程文件Ctrl + O
保存工程文件Ctrl + S
打印Ctrl + P
撤销梯形图剪切/粘贴Ctrl + Z
删除选择内容并存入剪切板Ctrl + X 复制Ctrl + C
粘贴Ctrl + V
显示/隐藏工程文件数据Alt + 0
软元件检测Alt + 1
跳转Alt + 2
局部运行Alt + 3
单步运行Alt + 4
远程操作Alt + 6
工程数据列表Alt + 7
网络参数设置Alt + 8
关闭有效窗口Ctrl + F4
转移到下面的窗口Ctrl + F6
结束应用程序Alt + F4
插入列Ctrl + Ins
删除列Ctrl + Del
转换当前(编辑)程序F4
转换当前所有(编辑)程序Alt + Ctrl + F4 写入(运行状态) Shift + F4
显示/隐藏注释Ctrl + F5
转换为监控器模式/开始监控F3
转换为监控器(写模式) Shift + F3
开始监控(写模式) Shift + F3
输入梯形图时移动光标. Ctrl + Cursor key 显示对话.
停止监控Alt + F3
插入行Shift + Ins
删除行Shift + Del
写模式F2
读模式Shift + F2
显示/隐藏说明Ctrl + F7
显示/隐藏注释Ctrl + F8
显示/隐藏机型Alt + Ctrl + F6
开始监控. Ctrl + F3
停止监控. Alt + Ctrl + F3
梯形图和指令表之间转换Alt + F1
查找触点或继电器线圈Alt + Ctrl + F7 SFC和梯形图转换Ctrl + J
插入行Shift + Ins
删除行Shift + Del
插入列Ctrl + Ins
删除列Ctrl + Del
转换到写模式F2
转换到读模式Shift + F2
转换为监控器模式/开始监控F3
转换为监控器(写模式) Shift + F3
开始监控(写模式) Shift + F3
停止监控Alt + F3
开始监控所有窗口. Ctrl + F3
停止监控所有窗口. Alt + Ctrl + F3
转换当前编辑模块F4
显示/隐藏机型名Alt + Ctrl + F6
转换当前所有编辑程序Alt + Ctrl + F4
显示/隐藏注释Ctrl + F5
移动SFC 光标Ctrl + Cursor key
查找触点或线圈Alt + Ctrl + F7
程序表示(MELSAP-L) Alt + Ctrl + F8
SFC(符号)
(操作)内容快捷键(操作)
-----------------------------------------------------------------
------------------------------------------------------- 单步F5
块开始步(有END检查) F6
块开始步(没有END检查) Shift + F6
跳转F8
END 步F7
Dummy 步Shift + F5
传输F5
选择分支F6
同时分支F7
选择集中F8
同时集中F9
垂直线Shift + F9
变换属性为通常Ctrl + 1
改变属性以储存线圈Ctrl + 2
改变属性以储存操作Ctrl + 3
(没有传输检查)
改变属性以储存操作Ctrl + 4
(有传输检查)
改变属性以重新复位Ctrl + 5
垂直线(编辑线) Alt + F5
选择分支(编辑线) Alt + F7
同时分支(编辑线) Alt + F8
选择集中(编辑线) Alt + F9
同时集中(编辑线) Alt + F10
删除行Ctrl + F9
块暂停F5
步暂停F6
块运行F8
步运行F7
单步运行F9
运行所有块F10
强制块停止Shift + F8
强制步停止Shift + F7
强制复位停止Shift + F9
ST编辑画面
(操作)内容快捷键(操作)
------------------------------------------------------------------------------------------------------------------------
移动到先头行Ctrl + Home
移动到最后行Ctrl + End
选择全部文本Ctrl + A
重做撤消的处理Ctrl + Y
被指定行里定位Ctrl + J
进行查找内容Ctrl + F
查找时的下候补查找F5
查找时的上候补查找Shift + F5
进行文字列替换Ctrl + H
进行书签的设定/解除Ctrl + F7
进行书签的下候补查找F7
进行书签的上候补查找Shift + F7
转换编辑中的程序F4
转换编辑中的全部的程序Alt + Ctrl + F4
RUN中进行加注Shift + F4
开始全部窗口的临控Ctrl + F3
停止全部窗口的临控Alt + Ctrl + F3
开始临控F3
停止临控Alt + F3
显示标签选择画面F11
显示函数选择对话框Shift + F11
切换被ST的窗口上下,左右拆分的窗口Shift + Tab。
第4章(4.3---4.5)三菱GX Developer8.31中文版编程软件的使用
4.3计算机与PLC连接图4-18初学者PLC 资源组合图图4-19PLC 学习机与计算机硬件连接图4-19的1、2项是计算机与PLC 学习通信连接，3是计算机，4是结合了图4-18的3、4、5、6项于一体的PLC 学习机。
1、USB 线A 头接计算2、USB 线B 头接PLC 学习机，完成3、计算机4、PLC 学习机（a）（b）图4-20初学者入门PLC资源组合图(a)与PLC学习机比较图（b）图4-21初学者入门PLC资源组合、PLC学习机内部接线图（不含计算机部分）图4-22查看计算机与PLC 连接COM 口到Windows 界面用鼠标对准“我的电脑”图标单击右键弹出图4-22菜单，再设备左键单击“设备管理器（Q ）”进入下图4-23图4-23查看计算机与PLC 连接COM 口在“设备管理器”窗口界面用鼠标对准方框内+号点击鼠标左键，查看是COM 几？并记住用鼠标点击X 退出。
转下图4-24，进入“三菱Gx-Developer”PLC编程软件界面。
2、对准单击鼠标右键3、将光标移到“设备管理器”，单击鼠标左键，完成1、用鼠标左键点击端口“+”号用鼠标左键双击“串行”、在这里选择图4-23所记录的COM 口号3、用鼠标左键点击“确定”4、用鼠标左键点击“确定”图4-24设置PLC 与计算机连接COM 口在“三菱Gx-Developer”PLC 编程界面用鼠标左键点击菜单栏“在线（0）”弹出图4-24子菜单，再用鼠标左键点击“传输设置（C）”进入下图4-25图4-25设置PLC 与计算机连接COM 口在“传输设置”窗口界面用鼠标左键双击“串行”图标弹出子窗口“PC I/F 串口详细设置”用鼠标左键到COM 端口处选择图4-23所记下的COM 数，再用鼠标左键单击小窗口、大窗口的“确定”退出。
1、菜单栏用鼠标左键点击“在线”2、将鼠标移动到这里点击左键，完成4.4工程文件写入PLC图4-26将计算机已编译程序写入PLC将已打开工程文件或已编译好的工程文件如图用鼠标左键点击“在线”弹出图4-26子菜单再用鼠标左键点击“PLC 写入（W ）..”进入下图4-27图4-27将计算机已编译程序写入PLC 1、用鼠标左键点击菜单栏“在线”2、用鼠标左键点击“PLC 写入”，完成1、用鼠标左键点击“参数+程序”2、用鼠标左键点击“执行”3、用鼠标左键点击“是”假如分别鼠标左键点击“参数+程序”、“执行”、子窗口“是（Y ）”进入下图4-28图4-28将计算机已编译程序写入PLC程序写入中请耐心等待下图4-29的出现图4-29将计算机已编译程序写入PLC用鼠标左键单击子窗口“确定”，再单击大窗口“关闭”，完成程序写入。
GX Developer 8 使用说明
三菱PLC SFC顺序功能图
应用三菱GX Developer编程软件编写SFC顺序功能图的方法顺序功能图（Sequeential Function Chart）是一种新颖、按工艺流程图进行编程的图形化编程语言，也是一种符合国际电工委员会（IEC）标准，被首选推荐用于可编程控制器的通用编程语言，在PLC应用领域中应用广泛及推广。
采用SFC进行PLC应用编程的优点是：1、在程序中可以直观地看到设备的动作顺序。
SFC程序是按照设备（或工艺）的动作顺序而编写，所以程序的规律性较强，容易读懂，具有一定的可视性。
2、在设备发生故障时能很容易的找出故障所在位置。
3、不需要复杂的互锁电路，更容易设计和维护系统。
根据国际电工委员会（IEC）标准，SFC的标准结构是：步+该步工序中的动作或命令＋有向连接＋转换和转换条件＝SFC，参见图1：图1SFC程序的运行规则是：从初始步开始执行，当每步的转换条件成立，就由当前步转为执行下一步，在遇到END时结束所有步的运行。
现在大多PLC制造公司，都为自己的工控产品提供了相关的编程软件，以便利用计算机实现在线编程。
三菱公司提供的编程软件GX Developer中，就提供了SFC编程方法，但由于相关书籍和学习资料跟不上，致使很多初学者不知道如果用该软件来进行SFC编程，这给广大初学者学习PLC应用编程带来了不便。
这里，我根据自己学习和掌握的知识，依据三菱公司提供的编程手册，讲解如何利用GX Developer软件来进行SFC的编程，为初学者掌握SFC编程方法，提供一个入门的机会。
一、单流程结构编程方法单流程结构是顺序控制中最常见的一种流程结构，其结构特点是程序顺着工序步，步步为序的向后执行，中间没有任何的分支。
掌握了单流程SFC编程方法，也就是迈进了SFC大门。
这里，我们以“双灯自动闪烁信号生成”为例，讲解SFC编程的入门。
例题1：双灯自动闪烁信号生成。
要求：在PLC上电后，其输出Y0和Y1各以一秒钟的时间间隔，周期交替闪烁。
三菱电机FX系列PLC培训教材(GXDeveloper)
常数
K（十进制常数）、H（十六进制常数）
指针
跳转指针：P 嵌套指针：N 中断指针：I
注意：各系列的FX PLC能使用的软元件数量有所不同，请参考《编程 手册》 2-2项。
FX PLC的编程工具及编程电缆
便携式编程器：
FX-10P（两行显示）、FX-20P（四行显示、带程序存储功能）
GX-Developer（Windows版）：
8c199对计数条件的上升沿进行增计数计数值与设定值相等时计数器触点动作用rst指令复位触点和当前值计数器具体使用情况参见编程手册p4859fxplc应用指令说明cj跳转指令条件满足时向程序指定处跳转使用跳转指针pfxplc应用指令说明mov传送指令将一个源数据传送到目标数据可传送16位mov指令和32位dmov指令数据并可对指令进行脉冲化处理movpdmovp指令fxplc应用指令说明二进制四则运算add二进制加法sub二进制减法mul二进制乘法div二进制除法注意
缓冲存储器（BFM）位于特殊功能单元内，用于存放与 特殊功能有关的数据及模块状态等，BFM以16位为单位 存放数据，CPU通过FROM/TO指令访问BFM。
特殊功能单元（FX2N-4DA）
FX2N-4DA缓冲存储器分配：
BFM地址号 #0 说明 输出方式选择
BFM #0
H O O O O
CH4 CH3 CH2 CH1
例）。
FX PLC的发展历史
MELSEC系列PLC自1981年第一代F系列投入市场至今， 凭借其高性能与高信赖性,现全球销售业绩已超过六百万台。
FX3U – FX系列的最新机种!
F Series
1981: F系列 发售

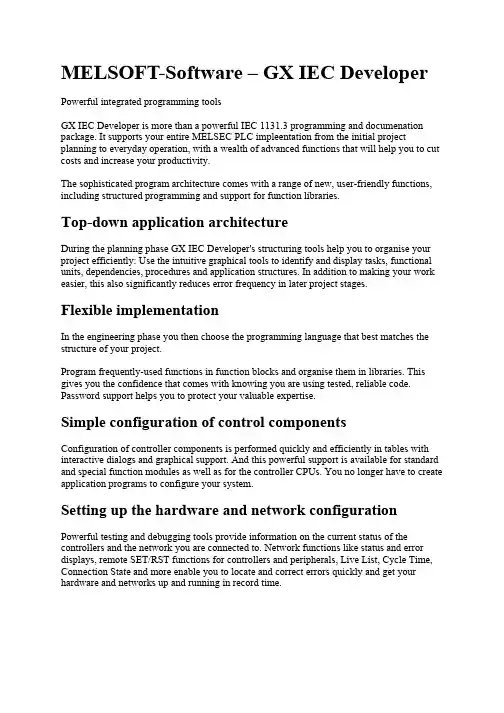

MELSOFT-Software GX IEC Developer 产品说明书
