接触器知识讲解
电气知识--接触器、继电器、变频器
电气基础知识接触器科技名词定义中文名称：接触器英文名称：contactor定义：能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。
所属学科：电力（一级学科）；配电与用电（二级学科）本内容由全国科学技术名词审定委员会审定公布接触器接触器(Contactor)是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。
其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。
目录分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法简介分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法展开简介在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制。
是自动控制系统中的重要元件之一。
在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。
海关HS编码：85364100（主电路电压<=60V的接触器），85364900（60V<主电路电压<=1000V的接触器），85353000（主电路电压>1000V的接触器）分类通用接触器可大致分以下两类。
1交流接触器。
主要有电磁机构。
触头系统。
灭弧装置等组成。
常用的是CJ10。
CJ12。
CJ12B等系列。
2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。
CJX2(NC1)系列产品知识培训资料---中文
5、JZC4使用在电力控制回路中作信号传递，信号控制（接通和分断）及放大之用。 6、F4控制回路旳连接触头，F5合用于信号有延时旳场合。 三、产品上出现旳数字和字母 1、1L1、3L2、5L3为进线端，2T1、4T2、6T3为出线端。
型号如：NC1- 1810，18指额定电流为18A，10指带一对常开辅助触头， 13、14（NO）为常开辅助触头，21、22（NC）为常闭辅助触头， A1、A2为线圈接线端。 2、线圈上打印旳额定控制电源电压Us及代号
六、触头偏移 动、静触头中心线不在一条直线上时，动、静触头中心线之间旳距离即触头偏移。触头偏移 后动静触头旳接触面积降低，引起触头温升过高，烧损触头。
七、吸合释放电压 原则上要求85%～110%US 内控原则（出厂检验细则）上要求最低吸合电压为78%留有余量，当电压到达110%US时， 零部件不致于损坏，根据实际电网电压变化得来。 释放电压：20%～75%US，释放电压过高使接触器不可靠，当实际电压降得较低时希望接触 器能断开线路以保护被控电器。
=4.5 3.公差范围 △= 0.122+0.142+0.142+0.162
=0.28 =±0.14 4.拟定 CJX2-25ZK=4.5±0.14
总程
1.链图
L3
L4
L5
L2 L1
序号 名称 图号
标注尺寸 备注
L1
衔铁 5ZTJ.612.163 22.1±0.05
L2
基座 8ZTJ.024.019 8.7±0.07
八、耐压 抽检时1min 2500V，出厂检验 1s 2500v。 部位：当接触器闭合时，相间及相对地；当接触器断开时，连接在一起旳进线端与连接在一 起旳出线端。
九、电气间隙、爬电距离 电气间隙：根据额定绝缘电压，操作过电压等拟定， 爬电距离主要与污染等级有关。
接触器介绍
接触器介绍接触器是电力拖动和自动控制系统中使用量大、面广的一种低压控制电器，用来频繁地接通和断开交直流主回路和大容量控制电路。
主要控制对象是电动机，也可以控制其他负载，如电焊机、电照明、电容器、电阻炉等。
交流接触器具有操作频率高、使用寿命长、工作可靠、性能稳定、维护方便等优点，能实现远距离控制，同时还具有欠电压释放保护和零电压保护功能。
按控制电流性质的不同，接触器分交流接触器和直流接触器两大类。
一、接触器的结构和工作原理接触器主要由电磁机构、触头系统和灭弧装置组成，其结构如图所示。
当接触器线圈通电后，在铁心中产生磁通。
由此在衔铁气隙处产生吸力，使衔铁产生闭合动作，主触头在衔铁的带动下也闭合，于是接通了主电路。
同时，衔铁还带动辅助触头动作，使原来打开的辅助触头闭合，而使原来闭合的辅助触头打开。
当线圈断电或电压显著降低时，吸力消失或减弱，衔铁在缓冲弹簧作用下，主、辅触头又恢复到原来状态。
这就是接触器的工作原理。
接触器的图形、文字符号如图所示。
二、交流接触器交流接触器线圈通以交流电，主触头接通，断开交流主电路。
当交流磁通穿过铁心时，将产生涡流和磁滞损耗，使铁心发热。
为减少铁损，铁心用硅钢片冲压而成。
为便于散热，线圈做成短而粗的圆筒状绕在骨架上，CJ20 系列交流接触器实物如图所示，交流接触器工作原理如图所示。
常用的交流接触器有CJ10、CJ12、CJ10X、CJ20、CJX2、CJX1、3TB、3TD、LC1-D、LC2-D等系列。
三、直流接触器直流接触器线圈通以直流电流，主触头接通，断开直流主电路，CZ0系列直流接触器外形如图所示。
因为线圈通入的是直流电，铁心中不会产生涡流和磁滞损耗，所以不会发热。
直流接触器灭弧较困难，一般采用灭弧能力较强的磁吹灭弧装置。
对于 250A 以上的直流接触器，往往采用串联双绕组线圈，直流接触器双绕组线圈接线如图所示。
线圈1为启动线圈，线圈2为保持线圈，接触器的一个常闭辅助触头与保持线圈并联连接。
接触器ppt课件
2023REPORTING 接触器ppt课件•接触器基本概念与原理•常见接触器类型及其特点•接触器主要参数与性能指标•选型与应用注意事项•接触器在电路中的作用与实例分析•现代新型接触器发展趋势及前景展望目录20232023REPORTINGPART01接触器基本概念与原理接触器定义及作用定义接触器是一种用于远程控制电路的电器，具有频繁通断负载电路的能力。
作用在电路中，接触器主要起到接通、分断负载电路的作用，同时可以实现远距离控制、自动控制等功能。
工作原理与结构组成工作原理当接触器线圈通电后，线圈电流产生的磁场使静铁心产生电磁吸力吸引衔铁，并带动触点动作，从而接通或分断电路。
结构组成接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
其中电磁系统包括线圈、铁心，是接触器的重要组成部分，用于产生磁场并驱动触点动作；触点系统是执行元件，用于接通或分断电路；灭弧系统用于在切断感性负载时，将电弧熄灭。
接触器分类及特点分类根据操作方式可分为电磁操作式、永磁操作式等；根据触点类型可分为交流接触器和直流接触器等。
特点接触器具有低压控制高压、大电流通断能力、良好的电气和机械性能、使用寿命长、体积小、重量轻、维护方便等特点。
同时，不同类型的接触器还具有各自独特的特点，如交流接触器具有结构简单、价格便宜等优点，而直流接触器则具有通断能力强、适用于频繁操作等特点。
2023REPORTINGPART02常见接触器类型及其特点工作原理优点缺点应用领域01020304利用电磁铁产生磁场，吸引衔铁动作，从而控制触点的通断。
结构简单、价格便宜、使用广泛。
噪音大、易磨损、需要定期维护。
适用于一般负载的通断控制，如电动机、照明等。
工作原理优点缺点应用领域利用永久磁铁的磁场，通过控制线圈的电流来改变磁场强度，从而控制触点的通断。
价格较高、对控制精度要求高。
节能、环保、寿命长、噪音小。
适用于需要频繁通断、对噪音和节能要求高的场合，如电梯、空调等。

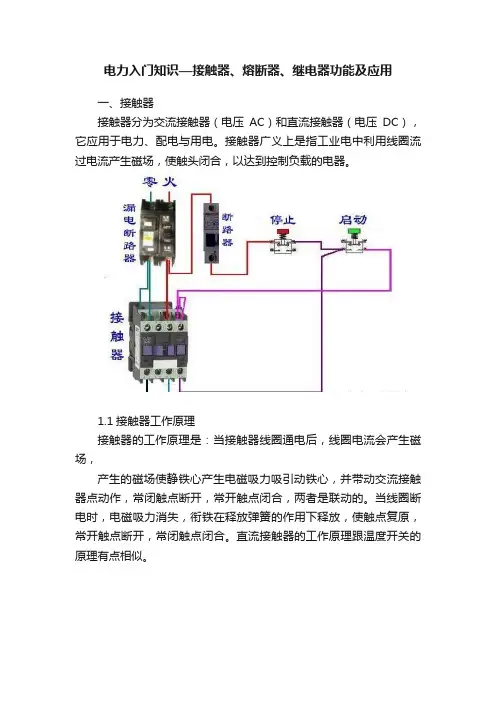

电力入门知识—接触器、熔断器、继电器功能及应用
电力入门知识—接触器、熔断器、继电器功能及应用一、接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
1.1接触器工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
直流接触器的工作原理跟温度开关的原理有点相似。
1.2接触器分类按主触点连接回路的形式分为：直流接触器、交流接触器。
按操作机构分为：电磁式接触器、永磁式接触器。
永磁交流接触器是利用磁极的同性相斥、用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器国内成熟的产品型号：CJ20J、NSFC1、NSFC2、NSFC3、NSFC4、NSFC5、NSFC12、NSFC19、CJ40J、NSFMR。
1.3接触器的选择依据根据电路中负载电流的种类选择接触器的类型；接触器的额定电压应大于或等于负载回路的额定电压；吸引线圈的额定电压应与所接控制电路的额定电压等级一致；额定电流应大于或等于被控主回路的额定电流。
二、熔断器熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。
熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
2.1熔断器工作原理利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
交流接触器知识11PPT培训课件
在自动化控制系统中的应用
自动化生产线的控制
在自动化生产线上，交流接触器主要 用于控制各种电动机的启动、停止和 调速等操作，实现自动化生产线的连 续运转。
自动化仓库的控制
在自动化仓库中，交流接触器用于控 制货物的升降、移动等操作，实现自 动化存储和搬运。
在电动机控制中的应用
电动机的启动和停止
交流接触器主要用于控制电动机的启动和停止，通过接通和 分断电源来实现对电动机的控制。
电动机的保护
交流接触器还可以作为电动机的保护元件，防止电动机在异 常情况下发生短路、过载等故障。
03
交流接触器的选择与使用
选择原则
根据负载类型选择
交流接触器有不同的负载类 型，如AC-3、AC-4等，应 根据实际负载类型选择合适 的交流接触器。
根据电流规格选择
根据电动机的额定电流和启 动电流选择合适的交流接触 器规格，确保能够承受负载 电流的冲击。
高设备维护效率。
03
人工智能技术
人工智能技术在交流接触器中的应用将进一步提高设备的智能化水平。
人工智能技术可以实现设备的自适应控制和自主学习，提高设备的运行
效率和稳定性。
节能环保趋势
节能设计
随着能源资源的日益紧张，节能设计将成为交流接触器的 重要发展方向。节能设计可以有效降低设备的能耗，减少 能源浪费，提高设备的经济性和环保性。
05
交流接触器的未来发展
新技术应用
01
数字技术
随着数字技术的不断发展，交流接触器在控制和保护方面将更加智能化
和高效化。数字技术可以实现精确控制，提高设备运行稳定性，减少故
障发生。
02
物联网技术
物联网技术的应用将使交流接触器实现远程监控和智能管理。通过物联
接触器
（3）灭弧装置 容量在10A以上的接触器都有 灭弧装置，对于小容量的接触器，常采用双断口 触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭 弧罩灭弧。对于大容量的接触器，采用纵缝灭弧 罩及栅片灭弧。高压接触器多采用真空灭弧。 （4）其他部件 包括反作用弹簧、缓冲弹簧、 触点压力弹簧、传动机构及外壳等。
图1-11 交流接触器结构示意图
此电磁吸力克服弹簧反力使得衔铁吸合，带动触点 机构动作，常闭触点打开，常开触点闭合，互锁或 接通线路。线圈失电或线圈两端电压显著降低时， 电磁吸力小于弹簧反力，使得衔铁释放，触点机构 复位，断开线路或解除互锁。这个功能就是接触器 的失压保护功能。
图1-11 交流接触器结构示意图
短路环
为了消除交流接触器工作时的振动和噪声，交流接触器的电磁铁心上 必须装有短路环。图1-12所示为交流接触器上短路环的示意图。
CJ
/
接触器
交流
设计序号
CZ
/
接触器
直流
设计序号
主触点数 额定电流
常闭主触点数 常开主触点数 额定电流
交流接触器的符号
交、直流接触器的图形符号及文字符号如图1-13所示。
图1-13 接触器图形、文字符号
交流接触器的应用
接触器的选择应遵循的原则
（1）根据负载性质选择接触器的结构形式及使用类别。 （2）主触头的额定工作电流应大于或等于负载电路的电流。 要注意的是接触器的额定工作电流是在规定的条件下（额定 工作电压、使用类别、操作频率等）能够正常工作的电流值， 当实际使用条件不同时，这个电流值也将随之改变。
故障现象 触点熔焊
铁心噪声过大 线圈过热或烧毁
产生原因 1. 操作频率过高或过负载 使用 2. 负载侧短路 3. 触点弹簧压力过小 4. 触点表面有电弧灼伤 5. 机械卡阻
接触器工作原理及接法
接触器工作原理及接法接触器是一种常见的电器组件，主要用于控制和保护电路中的电机和其他电气设备。
它通过接通或切断电流，实现对电路的控制和保护。
本文将介绍接触器的工作原理及常见的接法。
一、接触器的工作原理接触器主要由电磁系统和接点系统组成。
电磁系统由线圈、铁心和操作机构组成，而接点系统则由主接点和辅助接点构成。
其工作原理可以简单描述为以下几个步骤：1. 通电：当通电时，电流流经线圈产生磁场，使铁心受力，向下运动。
2. 吸合：铁心运动到一定位置时，通过机械构造将动铁吸合到静铁上，从而使各个接点闭合。
3. 保持：一旦接点闭合，即使线圈的电流减小或消失，接触器也能保持在闭合状态，靠的是接点间的弹簧力。
4. 分离：当电流消失或接触器被按下操作按钮时，线圈的磁场消失，铁心受力向上运动，从而使接点打开。
通过上述步骤，接触器可以在电路中实现开关和保护的功能。
二、接触器的接法接触器根据不同的接线方法和功能需求，可以有多种不同的接法。
以下是一些常见的接法：1. 直接控制接法：这是最简单的接触器接法，仅使用一个接触器来控制一个负载设备。
主要用于控制单一的电机或其他单一设备。
在这种接法中，线圈通电后，接点闭合，负载设备通电运行；线圈断电或按下按钮后，接点打开，负载设备停止运行。
2. 点动控制接法：这种接法通常用于需要短暂启动设备的场合。
通过在控制按钮上设置一个弹簧按钮，按下按钮接触器闭合，设备启动运行。
当按钮松开时，接触器打开，设备停止运行。
3. 反向控制接法：这种接法用于控制设备的正转和反转。
通过使用两个接触器，可以分别控制设备的正转和反转。
其中一个接触器用于启动正转，另一个接触器用于启动反转。
根据不同的控制信号，通过控制两个接触器的闭合和断开，可以实现设备的正转和反转。
4. 组合控制接法：在某些场合，需要同时控制多个设备或多个功能。
这时可以通过组合多个接触器和其他电器元件，实现复杂的控制功能。
例如，可以通过并联接触器和相关的电线和按钮，实现设备的同时启动或停止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接触器的触头接触不牢靠的原因及处理方法
触头接触不牢靠会使动静触头间接触电阻增大，导致接触面温度过高，使面接触变成点接触，甚至出现不导通现象。造成此故障的原因有：
（1）触头上有油污、花毛、异物。
（2）长期使用，触头表面氧化。
（3）电弧烧蚀造成缺陷、毛刺或形成金属屑颗粒等。
（4）运动部分有卡阻现象。
真空接触器
真空接触器为接点系统采用真空消磁室的回路的导通状态和断路状态而完成电流操作的接触器。
分类
·根据控制线圈的电压不同，可分为
直流接触器
交流接触器。
·按操作机构分为
电磁式接触器
液压式接触器
气动式接触器
·按动作方式分为
直动式接触器
转动式接触器
[编辑本段]
1交流接触器。主要有电磁机构。触头系统。灭弧装置等组成。。常用的是CJ10。CJ12。CJ12B等系列。。。
2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。
因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，并作为远距离控制装置。
接触器(Contactor)
接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开
德力西接触器
功能说明
交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁，电磁铁由两个「山」字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电後，依靠弹簧复位。
处理方法有：
（1）对于触头上的油污、花毛或异物，可以用棉布蘸酒精或汽油擦洗即可。
（2）如果是银或银基合金触头，其接触表面生成氧化层或在电弧作用下形成轻微烧伤及发黑时，一般不影响工作，．可用酒精和汽油或四氯化碳溶液擦洗。即使触头表面被烧得凸凹不平，也只能用细锉清除四周溅珠或毛刺，切勿锉修过多，以免影响触头寿命。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开关。
20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。
接触器具有可高频率的做电源开启与切断控制﹐最高操作频率甚至可达每小时1200次也没问题。
而接触器的使用寿命很高﹐机械寿命通常为数百万次至一千万次﹐电寿命一般则为数十万次至数百万次。
对于铜质触头，若烧伤程度较轻，只需用细锉把凸凹不平处修理平整即可，但不允许用细砂布打磨，以免石英砂粒留在触头间，而不能保持良好的接触；若烧伤严重，接触面低落，则必须更换新触头。
（3）运动部分有卡阻现象，可拆开检修。
在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。
在电工学上。接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用/。接触器控制容量大。适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。通用接触器可大致分以下两类。
空气式电磁接触器
电磁接触器(英文:Magnetic Contactor)主要由接点系统，电磁操动系统，支架，辅助接点和外壳(或底架)组成。
因为交流电磁接触器的线圈一般采用交流电源供电，在接触器激磁之後，通常会有一声高分贝的"咯"的噪音，这也成为电磁式接触器的特色。
虽然80年代后，各国有发展交流接触器电磁铁的无声和节电，基本的可行方案之一是将交流电源用变压器降压后﹐再经内部整流器转变成直流电源後供电，但此复杂控制方式并不多见。
接触器与继电器的区别
接触器原理与电压继电器相同，只是接触器控制的负载功率较大，故体积也较大。交流接触器广泛用作电力的开断和控制电路。
继电器是一种小信号控制电器，它用于电机保护或各种生产机械自动控制。
西门子接触器
西门子继电器
[编辑本段]
技术发展
交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论技术的发展到什麼程度，普通的交流接触器还是有其重要的地位。
